接触灌浆及帷幕灌浆概述在建筑工程中，接触灌浆和帷幕灌浆是常见的加固结构的技术手段。
它们是利用特制的灌浆料注入结构裂缝或混凝土空隙，使结构得到加固和修复。
接触灌浆和帷幕灌浆的原理基本相同，都是在混凝土表面或内部形成一条薄壁的无缝灌浆帷幕，从而达到加固结构的目的。
在实际应用中，两种技术有着各自的适用范围和方法。
接触灌浆接触灌浆适用于对混凝土结构表面进行修补和加固的场合。
该技术主要针对裂缝宽度在1mm以下、深度不超过结构厚度的情况。
接触灌浆一般采用低粘度灌浆料，如水泥浆、有机硅等。
接触灌浆的灌注过程需要先对裂缝进行清理和扩宽，并且需要在灌浆过程中维持一定的灌注压力，以促进灌浆料充分渗透和填充裂缝，同时避免灌浆料流出裂缝。
接触灌浆的优点是施工简便，可以快速修补和加固结构表面，不会对混凝土结构造成不良影响。
同时，接触灌浆对于裂缝宽度小、深度浅的情况均适用，可以有效防止裂缝的扩展和存在危险情况。
帷幕灌浆帷幕灌浆适用于需要进行深度补强和加固的工程结构，如桥梁、隧道等。
帷幕灌浆灌注混凝土中采用的是高粘度灌浆料，如环氧和聚合物等。
该技术在灌注过程中，灌浆料的黏度和流动性会随着灌注深度的增加而增加，灌浆帷幕在混凝土内部形成，从而使结构能够获得可靠的加固和修复。
帷幕灌浆的具体施工过程，首先需要先进行预处理，如打洞、抽空、预加固等。
然后在混凝土内部进行灌注，灌注过程需要维持一定的压力和容器温度，以保证灌浆料的流动性和黏度符合要求。
在灌浆过程中，需要采用控制缝技术，实现混凝土结构的无缝加固和修复。
帷幕灌浆的优点是能够对混凝土结构进行全面加固和修复，能够达到较高的加固效果。
同时，该技术适用于深度加固和修复的情况，能够满足结构顶部到底部的全面加固需要。
然而，由于帷幕灌浆对混凝土结构有一定的影响，需要在施工之前进行充分的评估和设计，否则可能会对结构造成不可逆的损害。
总结接触灌浆和帷幕灌浆都是加固结构的常见技术手段，都是灌浆帷幕的形式对混凝土结构进行修复和加固。
各类灌浆方法介绍
灌浆是将某些固化材料，如水泥、石灰或其他化学材料，灌入基础下一定范围内的地基岩土中，以填塞岩土中的裂缝和孔隙，防止地基渗漏，提高岩土整体性、强度和刚度。
以下是各类灌浆方法介绍：按灌浆的作用分类：(1)帷幕灌浆：将某些固化材料灌入基础下一定范围内的地基岩土中，以填塞岩土中的裂缝和孔隙，防止地基渗漏，提高岩土整体性、强度和刚度。
在闸、坝、堤等挡水建筑物中，常用灌浆法构筑地基防渗帷幕，是水工建筑物的主要地基处理措施。
(2)固结灌浆：将某些固化材料灌入基础下一定范围内的地基岩土中，以改善其力学性能，提高其整体性和抗变形能力。
(3)回填灌浆：在基础内一定范围内回填一定量的某些固化材料，以增加基础的密实度和稳定性。
(4)接触灌浆：在基础与上部结构之间灌注某些固化材料，以加强结构的整体性和稳定性。
(5)补强灌浆：对基础进行补充加固，以提高其承载能力和稳定性。
按灌浆材料分类：(1)水泥灌浆：使用水泥作为固化材料，具有较高的强度和耐久性。
(2)黏土灌浆：使用黏土作为固化材料，具有较好的加固效果和经济效益。
(3)沥青灌浆：使用沥青作为固化材料，具有较好的防水性能和耐久性。
(4)化学材料灌浆：使用化学材料作为固化材料，具有较好的渗透性和加固效果。
按灌浆机制分类：(1)充填灌浆：在基础内一定范围内填充某些固化材料，以增加基础的密实度和稳定性。
(2)劈裂和脉动灌浆：利用压力将某些固化材料压入基础内一定范围内，使其产生劈裂或脉动，以提高其力学性能和稳定性。
(3)基岩裂缝灌浆：将某些固化材料压入基岩中的裂缝和孔隙中，以提高其整体性和抗渗性。
(4)渗透灌浆：将某些固化材料渗透到基础内的土壤中，以提高其密实度和抗渗性。
(5)界面灌浆：在基础与上部结构之间进行界面处理，以提高其整体性和稳定性。
帷幕灌浆、接触灌浆检查孔报告
（陕方建【2015】报告号）
合同名称：旬邑县柏岭寺水利枢纽工程合同编号：XYX,BLSSK—SN/JS—1
致：陕西省水利工程建设监理有限责任公司旬邑县柏岭寺水库枢纽工程监理部
内容：
关于左右岸帷幕灌浆已经结束，对左右岸肩布设检查孔检查左右岸灌浆效果的报告。
附件：详见附图
承包人：（全称及盖章）
项目经理：
日期：年月日
意见
监理机构：（全称及盖章）
总监理工程师：
日期：年月日
意见
发包人：（全称及盖章）
负责人：
日期：年月日
报告单
（陕方建【2015】报告号）
合同名称：旬邑县柏岭寺水利枢纽工程合同编号：XYX,BLSSK—SN/JS—1
致：陕西省水利工程建设监理有限责任公司旬邑县柏岭寺水库枢纽工程监理部
内容：
关于左右坝肩接触灌浆已经结束，对左右坝肩接触灌浆布设检查章）
项目经理：
日期：年月日
意见
监理机构：（全称及盖章）
总监理工程师：
日期：年月日
意见
发包人：（全称及盖章）
负责人：
日期：年月日
灌浆工程专项施工方案
一、工程概况本工程为某水利枢纽工程灌浆工程，主要施工内容包括帷幕灌浆、固结灌浆和接触灌浆等。
灌浆工程对于大坝的稳定性和抗渗性具有重要意义，为确保工程质量和安全，特制定本专项施工方案。
二、施工准备1. 人员准备：组织具有丰富灌浆经验的施工队伍，明确各工种人员职责，加强培训，提高施工技能。
2. 材料准备：根据设计要求，准备灌浆材料，如水泥、砂、水等，确保材料质量符合规范要求。
3. 设备准备：准备钻机、灌浆泵、灌浆管、灌浆泵等灌浆设备，并进行检查和维护，确保设备运行正常。
4. 施工现场准备：对施工现场进行清理，确保施工环境整洁、安全。
三、施工工艺1. 钻孔施工：按照设计要求，进行帷幕灌浆、固结灌浆和接触灌浆的钻孔施工。
钻孔过程中，严格控制孔位、孔深和孔径，确保钻孔质量。
2. 灌浆施工：采用循环灌浆法，按照设计要求，进行灌浆施工。
灌浆过程中，严格控制灌浆压力、灌浆速度和灌浆时间，确保灌浆质量。
3. 灌浆质量检查：灌浆结束后，对灌浆质量进行检查，包括灌浆压力、灌浆量、灌浆时间等指标，确保灌浆质量满足设计要求。
四、安全措施1. 施工现场安全：加强施工现场安全管理，确保施工人员生命财产安全。
2. 设备安全：定期对灌浆设备进行检查、维护，确保设备运行正常。
3. 灌浆压力控制：严格控制灌浆压力，防止因压力过大导致大坝裂缝、渗漏等事故发生。
4. 灌浆材料安全：严格按照规范要求，对灌浆材料进行储存、使用，确保材料质量。
五、施工进度安排1. 施工前期准备：2周2. 钻孔施工：3周3. 灌浆施工：4周4. 灌浆质量检查：1周总计：10周六、质量保证措施1. 严格按照设计要求，进行灌浆施工，确保灌浆质量。
2. 加强施工过程中的质量监控，及时发现并处理质量问题。
3. 对灌浆施工过程中的各项指标进行记录，为后续质量验收提供依据。
4. 对灌浆工程进行阶段性验收，确保工程进度和质量。
本专项施工方案为灌浆工程施工的指导性文件，具体施工过程中，应根据实际情况进行调整。
灌浆分类——精选推荐
一、灌浆分类（一）按灌浆材料分类按浆液材料主要分为水泥灌浆、黏土灌浆和化学灌浆等。
（二）按灌浆目的分类按灌浆目的分为帷幕灌浆、固结灌浆、接触灌浆、接缝灌浆和回填灌浆等。
1．帷幕灌浆。
帷幕灌浆是用浆液灌入岩体或土层的裂隙、孔隙，形成防水幕，以减小渗流量或降低扬压力的灌浆。
2．固结灌浆。
用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力的灌浆。
3．接触灌浆。
通过浆液灌入混凝土与基岩或混凝土与钢板之间的缝隙，以增加接触面结合能力的灌浆。
4．接缝灌浆。
通过埋设管路或其他方式将浆液灌入混凝土坝体的接缝，以改善传力条件增强坝体整体性的灌浆。
5．回填灌浆。
用浆液填充混凝土与围岩或混凝土与钢板之间的空隙和孔洞，以增强围岩或结构的密实性的灌浆。
二、钻孔灌浆用的机械设备（一）钻孔机械钻孔灌浆机械主要有回转式、回转冲击式、冲击式三大类。
目前用得最多的是回转式钻机，其次是回转冲击式钻机，纯冲击式钻机用得很少。
（二）灌浆机械灌浆机械主要有灌浆泵、浆液搅拌机及灌浆记录仪等。
1．灌浆泵灌浆泵是灌浆用的主要设备。
灌浆泵性能应与浆液类型、浓度相适应，容许工作压力应大于最大灌浆压力的1．5倍，并应有足够的排浆量和稳定的工作性能。
灌注纯水泥浆液应采用多缸柱塞式灌浆泵。
2．浆液搅拌机用于制作水泥浆的浆液搅拌机，目前用得最多的是传统双层立式慢速搅拌机和双桶平行搅拌机。
国外已广泛使用涡流或旋流式高速搅拌机，其转数为1500～3000r／min。
用高速搅拌机制浆，不仅速度快、效率高，而且制出的浆液分散性和稳定性高，质量好，能更好地注入岩石裂隙。
搅拌机的转速和拌合能力应分别与所搅拌浆液类型和灌浆泵的排浆量相适应，并应能保证均匀、连续地拌制浆液。
3．灌浆记录仪用来记录每个孔段灌浆过程中每一时刻的灌浆压力、注浆率、浆液相对密度（或水灰比）等重要数据。
三、灌浆方式和灌浆方法（一）灌浆方式灌浆方式有纯压式（图1F413021－1rt）和循环式（图lF413021－16）两种。

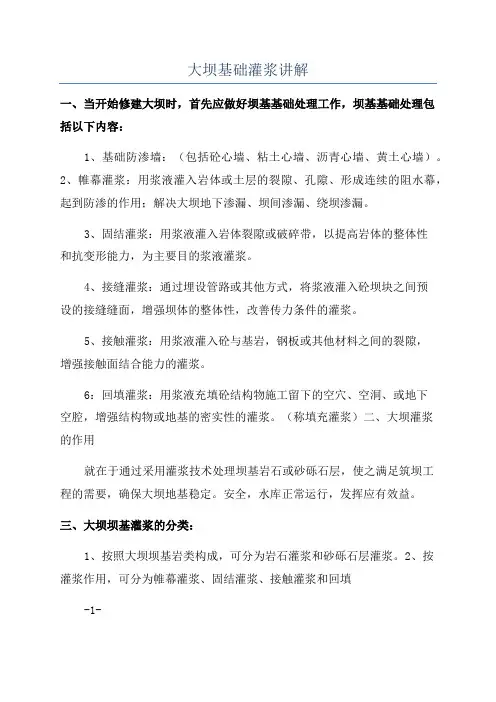

大坝基础灌浆讲解
大坝基础灌浆讲解一、当开始修建大坝时，首先应做好坝基基础处理工作，坝基基础处理包括以下内容：1、基础防渗墙：（包括砼心墙、粘土心墙、沥青心墙、黄土心墙）。
2、帷幕灌浆：用浆液灌入岩体或土层的裂隙、孔隙、形成连续的阻水幕，起到防渗的作用；解决大坝地下渗漏、坝间渗漏、绕坝渗漏。
3、固结灌浆：用浆液灌入岩体裂隙或破碎带，以提高岩体的整体性和抗变形能力，为主要目的浆液灌浆。
4、接缝灌浆：通过埋设管路或其他方式，将浆液灌入砼坝块之间预设的接缝缝面，增强坝体的整体性，改善传力条件的灌浆。
5、接触灌浆：用浆液灌入砼与基岩，钢板或其他材料之间的裂隙，增强接触面结合能力的灌浆。
6：回填灌浆：用浆液充填砼结构物施工留下的空穴、空洞、或地下空腔，增强结构物或地基的密实性的灌浆。
（称填充灌浆）二、大坝灌浆的作用就在于通过采用灌浆技术处理坝基岩石或砂砾石层，使之满足筑坝工程的需要，确保大坝地基稳定。
安全，水库正常运行，发挥应有效益。
三、大坝坝基灌浆的分类：1、按照大坝坝基岩类构成，可分为岩石灌浆和砂砾石层灌浆。
2、按灌浆作用，可分为帷幕灌浆、固结灌浆、接触灌浆和回填-1-灌浆。
3、按照灌浆材料，可分为水泥灌浆，水泥砂浆灌浆、水泥粘土灌浆以及化学灌浆。
4:、按照灌浆压力可分为高压灌浆（3Mpa以上）、中压灌浆（0.5-3Mpa）、低压灌浆（0.5Mpa以下）。
5、按照灌浆机理：可分为渗入性及张裂式灌浆。
四、大坝坝基灌浆的特点五、对花崖水库帷幕灌浆、固结灌浆、回填灌浆施工过程质量控制的要求：一、大坝坝基帷幕灌浆质量控制，各项施工准备就绪后开始钻孔：1、钻孔方法：帷幕灌浆的钻孔是实现帷幕灌浆的先头条件，只有通过特设的钻孔，才能进行帷幕灌浆。
基岩中钻孔采用回转式钻机的钻孔方法：主要有硬质合金钻进，粘粒钻进和合金石钻进三种；可根据岩石的硬度完整性和可能性的情况而选用。
本工程根据地层情况-2-选用硬质合金钻进，开孔直径为91mm，终孔直径不小于56mm控制。
水工建筑物水泥灌浆施工技术规范
⽔⼯建筑物⽔泥灌浆施⼯技术规范1 总则1.0.1 为规范⽔⼯建筑物⽔泥灌浆⼯程的施⼯技术要求和质量检查评定⽅法,满⾜⼯程安全和经济合理的要求,制定本标准。
1.0.2 本标准适⽤于下列灌浆⼯程：1 ⽔⼯建筑物地基灌浆、⽔⼯隧洞灌浆、混凝⼟坝接缝和接触灌浆。
2 ⽔泥类、黏⼟类或其他颗粒型浆液的灌浆。
3 1级、2级、3级⽔⼯建筑物，4级、5级⽔⼯建筑物可参照使⽤。
1.0.3 灌浆⼯程施⼯前应具备下列设计⽂件或相应的资料：1 岩⽯地基、覆盖层地基灌浆应包括下列内容：——施⼯详图和设计说明书。
——灌浆区域的⼯程地质和⽔⽂地质资料。
——主要灌浆材料来源及料场资料。
——灌浆试验报告。
——灌浆施⼯组织设计。
——灌浆施⼯技术要求、灌浆质量标准和检查⽅法。
2 混凝⼟坝接缝灌浆和接触灌浆应包括下列内容:——坝体结构和接缝灌浆设计说明书。
——接缝灌浆、接触灌浆分区和灌浆系统设计图。
——坝块混凝⼟应达到的温度和测定温度的⽅法，接缝设计张开度、增开度。
——接缝灌浆、接触灌浆施⼯组织设计。
——接缝灌浆、接触灌浆施⼯技术要求、灌浆质量标准和检查⽅法。
1.0.4 灌浆⼯程所⽤的风、⽔、电、⽔泥浆、泥浆等供给应可靠，宜设置专⽤管路和线路。
⽔源和电源应有备⽤。
⼤型灌浆⼯程应设置⽔泥浆液和膨润⼟（黏⼟）浆液的集中拌制站，以及必要的现场实验室。
1.0.5 灌浆⼯程施⼯应制定妥善的环境保护和职业健康安全措施。
灌浆廊道和井洞的适当部位宜设有灌浆机房、污⽔沉淀池等；各种管路、电线应架设整齐有序。
作业场所应有良好的照明和通风条件；钻渣、污⽔和废浆应集中处理后排放，应避免对环境产⽣不良影响。
1.0.6 已完成灌浆或正在灌浆的部位，其附近30m以内不应进⾏爆破作业，确需爆破时应采取减振和防振措施，并征得设计或监理单位的同意。
1.0.7 灌浆⼯程中的各个钻孔应与设计图纸相对应，统⼀分类和编号。
1.0.8 各项施⼯记录应有专⼈在现场随着施⼯作业的进⾏使⽤墨⽔笔逐项填写，做到及时、准确、真实、齐全、整洁，符合归档要求。
帷幕灌浆施工要点
灌浆施工要点一、帷幕灌浆1、灌浆材料、制浆和设备⑴灌浆用水泥采用普通硅酸盐水泥，如采用其他类水泥应经设计许可，根据设计要求水泥标号不应低于425号，水泥细度要求为80μm方孔筛的筛余量不大于5%，水泥需做细度分析。
⑵制浆材料必须称重使用，误差应小于5%，用水必须洁净符合要求。
使用普通搅拌机制浆，搅拌时间不小于3分钟。
浆液在使用前应过筛，浆液自制备至用完时间不超过4小时。
浆液水灰比由稀到浓，逐级变换。
⑶灌浆设备和机具制浆、供浆必须保证均匀、连续性。
灌浆泵应与浆液类型相适应，工作压力应大于最大灌浆压力的 1.5倍。
采用多缸柱塞式灌浆泵。
压力表应经检定，使用压力宜在压力表最大标值的1/4~3/4之间。
2、钻孔钻孔使用钻机造孔，孔径宜为59mm~150mm。
钻孔位置与设计位置偏差不得大于10cm。
钻孔斜度必须严格控制，钻杆应垂直。
钻孔深度应根据压水试验得出的透水率确定。
3、钻孔冲洗、裂隙冲洗和压水试验钻孔在灌浆前应进行冲洗，孔内沉积厚度不大于20cm。
冲洗压力为灌浆压力的80%，冲洗直至回水清洁为止。
钻孔冲洗完成后进行压水试验，可采用单点法进行。
压力可为灌浆压力的80%，压水20分钟，每5分钟测读一次，然后计算透水率。
同时根据设计要求可判别钻孔深度是否达设计要求。
对于岩溶泥质充填物和遇水性能易恶化的岩层可不做压水试验。
4、灌浆对于深度小于6m的帷幕灌浆孔可采用全孔一次灌浆法。
根据设计要求初定压力为3kg/cm2，橡塞位于基岩下20cm。
灌浆分Ⅱ序进行。
浆液浓度应由稀到浓，逐级变换，水灰比可采用5∶1、3∶1、2∶1、1∶1、0.8∶1、0.6∶1、0.5∶1，开灌水灰比可采用5∶1。
当灌浆压力保持不变，注入率持续减少时或当注入率不变，而压力持续升高时，不得改变水灰比。
当注入率大于30L/min时，可根据情况越级变浓。
当灌浆过程中发现异常情况应及时报告。
在规定压力下，当注入率不大于0.4L/min时，继续灌浆60min 方可结束。
