石化企业气体泄漏红外成像检测技术研究进展

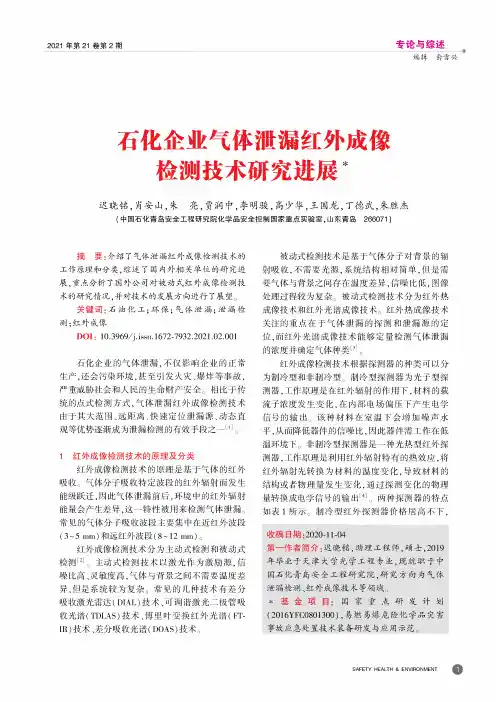

2021年第21卷第2期专论与综述编辑俞雪兴石化企业气体泄漏红外成像检测技术研究进展*收稿日期：2020-11-04第一作者简介：迟晓铭，助理工程师，硕士，2019 年毕业于天津大学光学工程专业，现就职于中 国石化青岛安全工程研究院，研究方向为气体 泄漏检测、红外成像技术等领域。
*基金项目：国家重点研发计划 (2016YFC0801300),易燃易爆危险化学品灾害事故应急处置技术装备研发与应用示范。
迟晓铭，肖安山，朱亮，贾润中，李明骏，高少华，王国龙，丁德武，朱胜杰(中国石化青岛安全工程研究院化学品安全控制国家重点实验室，山东青岛266071)摘要:介绍了气体泄漏红外成像检测技术的 工作原理和分类，综述了国内外相关单位的研究进展，重点分析了国外公司对被动式红外成像检测技 术的研究情况，并对技术的发展方向进行了展望。
关键词：石油化工；环保；气体泄漏；泄漏检测；红外成像DOI ： 10.3969/j.issn.1672-7932.2021.02.001石化企业的气体泄漏，不仅影响企业的正常 生产,还会污染环境，甚至引发火灾、爆炸等事故， 严重威胁社会和人民的生命财产安全。
相比于传统的点式检测方式,气体泄漏红外成像检测技术由于其大范围、远距离、快速定位泄漏源、动态直观等优势逐渐成为泄漏检测的有效手段之一⑴o1红外成像检测技术的原理及分类红外成像检测技术的原理是基于气体的红外 吸收。
气体分子吸收特定波段的红外辐射而发生能级跃迁，因此气体泄漏前后,环境中的红外辐射 能量会产生差异，这一特性被用来检测气体泄漏。
常见的气体分子吸收波段主要集中在近红外波段 (3~5 mm)和远红外波段(8~12 mm)。
红外成像检测技术分为主动式检测和被动式检测[2]o 主动式检测技术以激光作为激励源，信噪比高、灵敏度高，气体与背景之间不需要温度差 异,但是系统较为复杂。
常见的几种技术有差分吸收激光雷达(DIAL)技术、可调谐激光二极管吸收光谱(TDLAS)技术、傅里叶变换红外光谱(FT- IR)技术、差分吸收光谱(DOAS)技术。
红外热成像仪原理与应用分析
原理阐述
红外热成像仪利用红外探测器接收目标物体发射的红外能量，并将其转化为电 信号。这些电信号经过处理和解析，最终形成可供观察和分析的热图像。红外 热成像仪能够检测到目标物体温度的微小变化，因此可用于监测设备的运行状 态、检测疾病病变以及监控安全等领域。
设备介绍
红外热成像仪主要由红外探测器、光学系统、电子处理系统和显示终端等组成。 其中，红外探测器是核心部件，它能够将红外能量转化为电信号。光学系统则 用于聚焦和传输红外能量至红外探测器。电子处理系统则对探测器输出的电信 号进行处理，以便在显示终端上显示出热图像。
未来展望
红外热成像无损检测技术在未来将得到更广泛的应用和推广。随着科学技术的 发展，该技术将不断优化和创新，提高检测的灵敏度和准确性，扩大应用范围。 例如，在医疗领域，红外热成像无损检测技术可用于医学诊断和疾病监测；在 能源领域，该技术可应用于太阳能电池板的无损检测。
结论
红外热成像无损检测技术是一种基于红外热成像技术的无损检测方法，具有非 接触、非破坏、快速、高灵敏度等优点。本次演示介绍了红外热成像无损检测 技术的原理及其应用，包括发动机无损检测、金属材料质量检测、建筑质量检 测等。随着科学技术的发展，该技术在未来将得到更广泛的应用和推广，为各 个领域的无损检测和监测提供强有力的技术支持。
红外热像仪图像分析系统组件在多个领域都有广泛的应用，以下是几个主要的 应用领域：
1、工业检测：红外热像仪图像分析系统可以用于工业生产中的产品质量检测、 设备故障检测等。通过分析物体发出的红外辐射，可以快速、准确地检测出产 品的缺陷和设备的故障点，大大提高了生产效率和产品质量。
2、医疗诊断：红外热像仪图像分析系统在医疗领域也有着广泛的应用。例如， 可以利用该系统对皮肤疾病进行诊断，通过分析病变部位发出的红外辐射，可 以判断出疾病的类型和严重程度。此外，还可以用于中医诊断等领域。

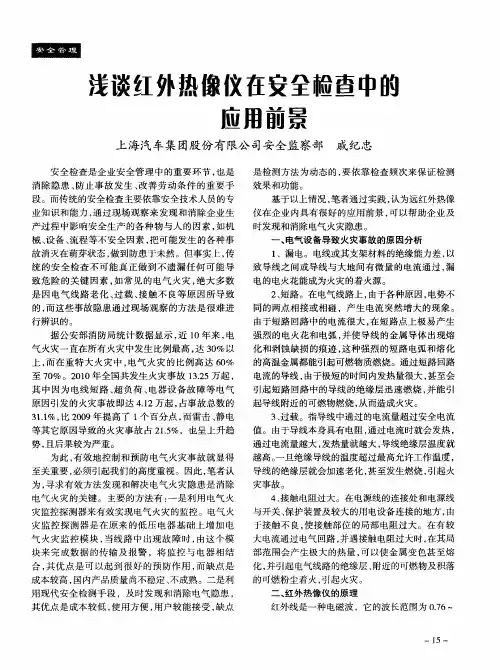

浅谈红外热像仪在安全检查中的应用前景
