、温控器使用说明书————————————————————————————————作者：————————————————————————————————日期：LD-BK10-220EFQ 干式变压器温度控制器使用说明书福建省力得自动化设备有限公司写在前面◆安装、操作和运行前，请认真阅读本说明书！◆请将本说明书交由最终使用者保留！◆在进行变压器耐压试验前，应先将传感电缆插头及电源线与温控器分离，以免损坏温控器！！！◆为了保证温控器能够正常投运，在搬运、安装时尽可能小心轻放。
◆尽可能将温控器安装在变压器外壳或墙体上。
◆禁止用明火烧烤测温探头进行温控检测，若需要检测温控器的输出状态，请检测温控器的模拟输出功能。
（操作密码：1012）◆外部接线时请参照温控箱门背面的接线图，注意接线端子是有源还是无源，并参考本册中对继电器接点容量的说明。
◆如果您在阅读本册和使用温控器时发现疑问或错误，很感谢您能及时与我们联系。
◆本说明书若有进一步修订和更改，恕不另行通知。
若本册附有插页，则以插页说明为主。
◆销售热线：4服务电话：1目录1．概述 (3)2. 技术指标 (3)3．功能与型号分类 (4)4．传感电缆总成 (4)5．显示与按键 (5)6. 参数设置 (6)7．4~20mA电流输出型(E型) (11)8．RS485/232通讯型(F型) (11)9．现场故障处理小常识 (11)10．配件与订货 (12)11. 服务 (12)12．安装示意图 (13)1．概述LD-BK10(Q)系列干式变压器温度控制器(简称温控器)是专为干式变压器安全运行设计的一种智能控制器。
该温控器采用单片机技术，利用预埋在干式变压器三相绕组中的三只铂热电阻来检测及显示变压器绕组的温升，能够自动启停冷却风机对绕组进行强迫风冷，并能控制超温报警及超温跳闸输出，以保证变压器运行在安全状态。
LD-BK10(Q)系列干式变压器温度控制器具有良好的扩展性，可根据用户需求扩展多组控制输出接点(如两组超温报警、两组超温跳闸输出)，可根据用户需求扩展特殊功能并控制输出，也可根据用户需求将控制输出接点容量设计达到5A/220VDC。
干式变压器温控器说明书
SWP2005系列仪表SWP 系列干式变压器温度智能控制仪 使用手册★ 全电脑数字自动调校 ★ 全开放内部参数设定★ 强大的网络通讯功能昌晖自动化系统有限公司 C H A R M F A I T H A U T O S Y S T E M C O .,L T D .注意事项▲安装、操作和运行前，请认真阅读本说明书！▲本说明书由最终使用者保留！▲在进行变压器耐压试验前，应先将传感电缆插头与温控仪分离，以免损坏温控仪！！！▲为了让温控器能够正常投运，在搬运、安装时尽可能小心轻放。
▲尽可能将温控器安装在墙面上。
请勿安装在高温、高湿、强腐蚀性、高场强的环境中▲禁止用明火烧烤测温探头，若需要检测温控仪的输出状态，请使用温控仪的模拟检测输出功能。
（操作密码：见P15）▲ 外部接线时，请参照温控仪后侧端子接线图，注意接线端子哪些是有源、哪些是无源，并参考本册中对继电器接点容量的说明。
▲ 故障、超温、跳闸输出触点为无源触点，使用时应另加电源。
风机控制输出为有源触点，接线无需另加电源。
▲ 配接单相风机的温控仪在接通仪表电源后，接线端子上已带电，切勿用手去接触端子，以免出现危险。
▲ 为保证温控仪输入信号质量，请务必拧紧传感总成插头上的连接螺钉。
▲ 温控仪电源应从市电AC220V获得，而不宜直接取自变压器的次级。
▲如果您在阅读本册和使用温控仪时发现一些疑问或错误，很感谢您能及时与我们联系。
电话：0591-********▲ 本说明书若有进一步修订和更改，恕不另行通知。
目录一、功能概述 (1)二、校对指标 (1)三、型号分类与功能说明 (3)四、外形及面板说明 (6)五、使用简介 (11)六、使用说明 (13)七、干式变压器温控仪系列接线图 (25)八、一般的异常现象及处理方法 (40)九、配件清单 (41)十、订货须知 (41)十一、维护与质保 (42)一、功能概述SWP系列干式变压器温度控制器，是保证干式变压器安全运行的控制装置。
BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）一、产品概述BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数1．使用条件环境温度-10℃~+55℃相对温度5-95%大气压60-160KPa工作电压AC170-AC250V（48-60Hz）2．测量范围-40.0-200℃3．分辩率0.1℃4．测量精度±1℃5．控制精度±1℃6．功耗＜8V A7．重量＜1Kg8．传感器参数Pt1009．抗干扰性能符合JB/T7631标准10．触点容量风机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组超温报警：AC125/10A或AC220/7A 一组超温跳闸：AC125/10A或AC220/7A 一组11．仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品功能介绍1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。
显示器显示X—50.0，X表示出现故障相位。
3．风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包绕组中没有一相温度大于设定的风机关闭度值时风机自动关闭。
温控器使用说明.

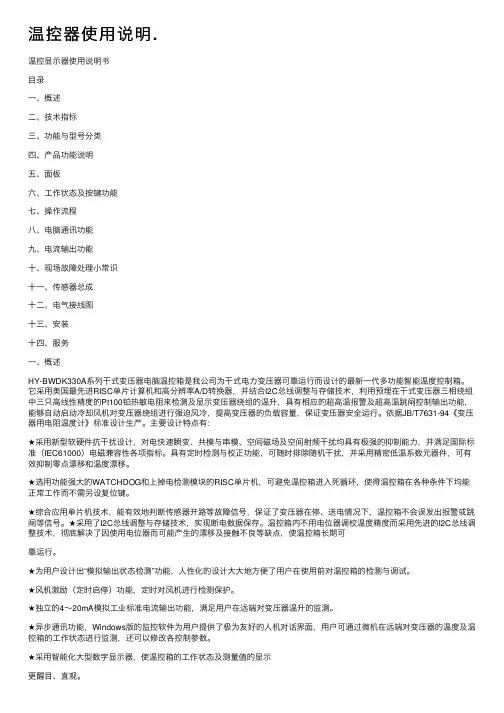

温控器使⽤说明.温控显⽰器使⽤说明书⽬录⼀、概述⼆、技术指标三、功能与型号分类四、产品功能说明五、⾯板六、⼯作状态及按键功能七、操作流程⼋、电脑通讯功能九、电流输出功能⼗、现场故障处理⼩常识⼗⼀、传感器总成⼗⼆、电⽓接线图⼗三、安装⼗四、服务⼀、概述HY-BWDK330A系列⼲式变压器电脑温控箱是我公司为⼲式电⼒变压器可靠运⾏⽽设计的最新⼀代多功能智能温度控制箱。
它采⽤美国最先进RISC单⽚计算机和⾼分辨率A/D转换器，并结合I2C总线调整与存储技术，利⽤预埋在⼲式变压器三相绕组中三只⾼线性精度的Pt100铂热敏电阻来检测及显⽰变压器绕组的温升，具有相应的超⾼温报警及超⾼温跳闸控制输出功能，能够⾃动启动冷却风机对变压器绕组进⾏强迫风冷，提⾼变压器的负载容量，保证变压器安全运⾏。
依据JB/T7631-94《变压器⽤电阻温度计》标准设计⽣产。
主要设计特点有：★采⽤新型软硬件抗⼲扰设计，对电快速瞬变、共模与串模、空间磁场及空间射频⼲扰均具有极强的抑制能⼒，并满⾜国际标准（IEC61000）电磁兼容性各项指标。
具有定时检测与校正功能，可随时排除随机⼲扰，并采⽤精密低温系数元器件，可有效抑制零点漂移和温度漂移。
★选⽤功能强⼤的WATCHDOG和上掉电检测模块的RISC单⽚机，可避免温控箱进⼊死循环，使得温控箱在各种条件下均能正常⼯作⽽不需另设复位键。
★综合应⽤单⽚机技术，能有效地判断传感器开路等故障信号，保证了变压器在停、送电情况下，温控箱不会误发出报警或跳闸等信号。
★采⽤了I2C总线调整与存储技术，实现断电数据保存。
温控箱内不⽤电位器调校温度精度⽽采⽤先进的I2C总线调整技术，彻底解决了因使⽤电位器⽽可能产⽣的漂移及接触不良等缺点，使温控箱长期可靠运⾏。
★为⽤户设计出“模拟输出状态检测”功能，⼈性化的设计⼤⼤地⽅便了⽤户在使⽤前对温控箱的检测与调试。
★风机激励（定时启停）功能，定时对风机进⾏检测保护。
★独⽴的4～20mA模拟⼯业标准电流输出功能，满⾜⽤户在远端对变压器温升的监测。
温控箱说明书
篇一：温控器说明书安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。
只有合格的技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。
2、本温控器只能按照本公司规定的目的和方法使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。
3、使用前请您详细阅读该说明书。
设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。
4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。
5、温控器在运输时应采用原包装，以免造成机械损坏。
6、温控器不使用时，请进行防潮处理。
7、温控器使用时应注意电源等级（无特殊说明时，一般为ac220v）。
8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。
10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。
11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏pt100传感器。
12、避免在含有二氧化硫（so2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。
温控器属于电子精密仪表，请客户妥善保管和放置，如确有问题，本说明书上或温控器面膜上有我公司的服务电话，请客户与本公司联系，公司有专人负责处理，谢谢合作。
同时感谢您使用我公司的温控器产品，不足之处请您提出宝贵意见。
1目录概述????????????3性能指标??????????3型号简介??????????4功能介绍??????????4机械安装??????????6 电气连接??????????10 基本操作??????????12 485通讯 ??????????16 外形尺寸??????????6 异常现象处理????????18概述bwd-3k206系列干式变压器温度控制器是专为干式变压器安全运行而研制生产的高新技术产品。
四达大温控BWDK_320x_NX
BWDK-320x-NX系列变压器用电子温控器使用说明书制造单位：江苏东南四达仪器科技有限公司地址：南京四牌楼2号邮政编码：210096电话：(025) 83601427 83361157 (FAX)制造计量器具许可证号：（苏）制00000250 警告：主体变压器做高压实验时，请断开仪表传感器、输出端子的连接线，以确保仪表安全。
☞ 1 概述BWDK-NX系列变压器用电子温控器是由微处理器构成的智能仪器，它使用三只热电阻作传感器,测量干式变压器三相绕组的温度。
根据设定的温度值，启停风机进行温度控制。
仪器具有各种声光报警功能，是保护干式变压器的重要装置。
仪器符合JB/T 7631和EIC610000-4标准。
仪器具有以下特点:1. 仪表可以测量干式变压器三相绕组的温度，数字循回显示三相温度值或自动跟踪显示三相绕组中温度最大值及其对应相位。
2. 仪器可以用按键输入4个温度设定值。
当测量温度超过各设定值时，分别控制风机启停、超温报警、超高温跳闸等。
温度设定值可以随时修改，断电后不会消失。
3. 仪器具有传感器断线故障检测功能。
4. 仪器具有风机自动定时启动功能。
5. 仪器具有温度历史最大值记录功能。
6．根据使用需要，仪器可以提供数字量或模拟量远传输出。
7. 仪表具有当前上电时间段和前两次断电时间段的温度最大值记录以及仪表投运以来的历史最大值记录功能。
8. 本仪表釆用空气开关保护，防止因风机各种意外故障所引起的仪表损坏。
☞ 2 技术特性2.1 仪器连续工作环境：温度: -10～55℃；相对湿度：小于90% (25℃)。
2.2 工作电源：AC220V±10%；频率50Hz±4%。
2.3 温度测量范围：-10 ～ 200℃。
2.4 温度测量准确度：1.0%±0.2℃。
2.5 显示方式：数码管循回显示A、B、C三相温度，分辨力为0.1℃。
2.6 输出方式：输出报警继电器接点容量AC250V/7A。
施耐德变压器配套温控器BWDK-3208E说明书
一产品概述本仪器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。
和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器，使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。
我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失，本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。
在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作，从而达到了极强的抗干扰能力。
在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7631-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9002质量体系认证。
本产品被国家科委和国家经贸委评审为1997年度国家重点新产品。
二产品型号：ＢＷＤＫ系列电脑温控箱产品型号如下表：三技术参数1 测温范围：0℃－200℃2 测温精度：0.5%FS±１个字3 分辨率：0.1℃4 工作电压：AC170Ｖ～AC250Ｖ( 50Hz )5 功耗：５ＶＡ6 传感器：三支Ｐt100铂热电阻，三支PTC热电阻（选件）7 继电器触点容量：10Ａ／250ＶＡＣ8 仪表重量：＜3Kg9 仪表外形尺寸：260×200×80 (mm)四产品功能介绍1 具有三相线包温度的巡回显示和最高相温度显示切换功能。
2 可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全的工作，当三相线包温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。
2.1若变压器采用6台风机，风机开启时，则面板上6个“风机”工作指示灯变为绿色；若变压器采用4台风机，这4台风机须接在电源板的3、4、5、6端，风机开启时，面板上“风机1、2、3、4”4个工作指示灯变为绿色，“风机5、6”指示灯不亮。
BWD3K320B使用说明
BWD3K320B型干式变压器微电脑控制仪使用说明书桓仁温度测控仪表厂提示：为避免变压器初次通电时，产生的瞬时高压及拉孤现象，请在变压器通电正常运行正常后，再接通温控器电源。
一、概述BWD＿3K320B型电脑温控器是我厂为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。
利用预埋在干式电力变压器三相绕组线包中拓三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷动风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631_94标准设计而成，使得温控器具有结构简单，运行可靠抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
其主要特点有：▲先进的电路设计技术，可更有效抑制零点漂移。
同时机内全部采用低温度系数元器件，能有效的抑制温度漂移。
▲先进的抗干扰设计技术，温控器采用先进的PCB设计，模似滤波技术与多重数字滤波技术相结合，对电源瞬变，共模，串模及空间射频等干扰均有极强的抑制能力。
▲RISC单片计算机内置WATCHDOG和上、掉电检电路，使得温控器在各种条件下均能正常工作而不需另设复位键。
避免了工作人员靠近变压器主体操作对人身安全造成伤害的危险。
▲完善的检测保护功能，能有效地判断传感器短路及开路故障。
当温控器因传感故障不能检测温度时将强迫风机启动以保障变压器的安全，同时机内声光报警，接通报警触点远传故障信息以便及时外理。
▲风机检测保护功能。
为避免风机长时期不启动而锈蚀堵转，温控器设有定时启动风机功能。
同时通过面板的轻触键也可启动风机以检测风机功能。
▲温控器可通过模似输入温度值而检测温控的控制功能。
▲操作简便，用户通过温控器面板上的轻触键即可设置各种控制温度参数。
智能化设置方法能自动判断设置的温度范围。
设置好的温度参数停电后也不会丢失。
