施耐德变压器配套温控器BWDKE说明书
1.03-励磁变温控器说明书
安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警 告只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1.本温控器的输入电源为：220V，50Hz。
2.请确保所有电气连接正确、牢固。
3.本温控器接通电源后，请不要接触外露的带电部件。
4.端子1、2、3、4、5、6、7、16、17带有危险电压。
5.产品上的风机输出端子1、2、3、4、5、6与7间严禁短路。
6.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！! 注 意1.使用前请仔细阅读说明书。
2.本温控器只能按本公司规定的目的使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都可能导致本系统出故障，甚至失效。
3.避免在含有二氧化硫（SO2）、硫化氢（H2S）或其他腐蚀性气体的大气中使用本温控器，否则会使继电器触点失效。
4.整机安装好后，连接好有关引线，在确定无误的情况下方可送电运行。
5.传感器探头请勿用打火机烧烤（火焰温度在8000C左右）。
6.不要在继电器输出触点上施加比最大额定值大的电压、电流。
温控器属精密仪表，请客户妥善保管和放置，如确有问题，使用说明书上或温控器内的产品合格证上有我公司的售后服务电话，请客户直接与本公司联系，公司将有专人负责处理，谢谢合作。
同时感谢您使用本公司产品，不足之处敬请您提出宝贵意见，以使我们以后的工作做得更好。
一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。
温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
施耐德1 8 din微处理器温控器es ed系列-sw版本3.00-说明书
1/8 DIN MICROPROCESSOR TEMPERATURE CONTROLLERES/ED SERIES- sw release 3.00 -INSTRUCTION MANUALFRONT PANELElectronic block extraction screwTE CHNICAL DATAPower supply: version 12 … 24 Vdc/Vac ± 10%, 50/60 Hz;or version 80 … 240 Vac ± 10%, 50/60 Hz.Power consumption: 5VA max.Sensor input: thermocouple type J, K, E, T, R, S, L; with referencejunction compensation; RTD Pt100 Ω/0 °C accordingto standard DIN43760; with 2 or 3 wires connection. Measurement precision *: RTD ± 0.3% fs, TC ± 0.4% fs, ±1 digit;(tc-r, tc-S ± 1% fs from 0 to 200°C)temperature drift 0.01% fs/°C of Tamb.1st point control action: automatic direct or reverse, ON/OFF or PID withautotuning; manual with output setting from 0 to100%.1st point output: relay version SPDT 250 Vac, 5 A on resistive load;or transistor version with 15 Vdc ± 20%, 20 mAshort-circuit protected.2nd point control action: ON/OFF with hysteresis ± 0.2 °C, direct or reverse,dead zone on or off, stand-by option; alarm or fixedpoint.2nd point output: relay SPDT 250 Vac, 5 A on resistive load.3rd point control action: ON/OFF with hysteresis ± 0.2 °C, direct or reverse,dead zone on or off, stand-by option; alarm or fixedpoint.3rd point output: relay SPST 250 Vac, 5 A on resistive load.Refresh time: input, output and indication every 500 ms.Data retention: non volatile memory type EEPROM.Insulation resistance: minimum 20 MΩ at 500 Vdc.Operating temperature: from -10 … +55 °C.Storage temperature: from -20 … +65 °C.Humidity: from 35 … 85% rH non condensing.Vibration resistance: 0.35 mm amplitude, 10…55 Hz frequency for everyaxis(EN60068-2-6)Shock resistance: 18 ms (30 G) for every axis (EN60068-2-27) Housing:ABSMechanical protection: IP50 front panel, IP20 case, IP00 contacts Connection leads: screw terminals for cables up to 2.5 mm². Dimensions: 1/8 DIN; 48 x 96 x 125 mmWeight:400g.*Radiated radio-frequency electromagnetic fields (see ENV 50140), or conducted disturbances induced by radio-frequency fields (see ENV 50141), can be the cause of process value variations in any case not higher than ± 2 % fs.STANDARD CONFIGURATIONSettings: 1st pt.=0 °C; 2nd pt.=10 °C; 3rd pt.=10 °C.Autotuning: AtOF = not active.1st point action: automatic Pidd max. action.PID values: P=20 °C; I=120 s.; D=30 s.Cycle time: 20 s. relay vers.;12 s. transistor vers.Adt function: Adt0 = not active.2nd point action.: AL21 = alarm minimum action.3rd point action.: AL31 = alarm minimum action.Sensor: tc-J = thermocouple type J.Scale and unity: -50 ... +760 °C, without digital filter.Correction:0.0°CLFA function: LFA0 = not active.LOCK level: LOC3 = levels 1 and 2 free, level 3 locked.CONNECTIONSdo not supply the temperature controller directly through power lines andavoid installing near electric motors or other sources of electrical disturbance.Resistance thermometer input (RTD):ensure all conductors used to attach the resistance thermometer are alike andwith a resistance less than 4 ohms/each; when using a 2 wire resistancethermometer, link terminals 13 and 14 together.Thermocouple input (TC):connect the sensor using the correct compensated extension cable for theutilized thermocouple.Relay output:in case of connected inductive loads, the maximum current permitted throughthe contacts decreases in relation to the power factor.Transistor output:when the output is high, the ON1 LED lights, the terminals 1 (+) and 3 (-) havea rating of 15 Vdc 20 mA, protected and suitable to drive a Solid State Relay(SSR), recommended in case of high currents or frequent switching.Panel cut-out: 45.5 x 91 mmPanel thickness (suggested): 1 … 4 mmInsert the controller from panel front face, fix the metallic bracket on the rearof the controller with the proper nuts.VIEWING AND SETTING OF THE 1st SET POINT1st configuration levelTo view the set point in the single display version, depress the SET key. Tomodify the set point act directly on the UP/DOWN keys, the new value isupdated automatically when the indication UPDT appears or the SET key ispressed. By keeping the UP or DOWN keys depressed, the value will changeat first slowly and then quickly. During the setting operations, regulationcontinues with the last stored value. The setting is locked if the option LOC1is selected and the LOCK LED is lit up.MANUAL REGULATION OF THE OUTPUT POWERTo change from automatic regulation (closed loop) to manual (open loop),keep the AUTO/MAN key depressed until the MAN LED turns on. The outputpower is at zero, make the 1st point setting operations to set the value fromM0 to M100%. The regulator maintains the set value if switched off in manualregulation. To return to automatic regulation, keep the AUTO/MAN keydepressed until the MAN LED turns off.VIEWING AND SETTING OF THE 2nd AND 3rd SET POINTS2nd and 3rd configuration levels (see the diagram on the right)To enter the 2nd and 3rd configuration levels, keep the PROG key depressedfor more than 2 seconds. To change the values or the selections, use theUP/DOWN keys. To confirm and continue the configuration, depress thePROG key; to confirm and exit, depress the SET key. At the end of each level[End2] or [End3], you can repeat it by depressing the PROG key for less than2 seconds or you can change the level by depressing the PROG key for morethan 2 seconds. During the program scrolling the regulation continues, but itstops when a modification occurs. The setting exits automatically if no key isdepressed within 30 seconds.PROGRAMMING NOTESA)in case of second point with dead zone, the indication [2 LO] will appear followed bythe lower limit value, then [2 HI] followed by the higher limit value.B)in case of third point with dead zone, the indication [3 LO] will appear followed bythe lower limit value, then [3 HI] followed by the higher limit value; the autotuningselection will appear only in case of PID control action.C)in case of relay 1st point output, a minimum cycle time of 20 seconds [t 20] isrecommended.D)adaptative function to improve the response to frequent or fast variations of theload, i.e. start and stop process.E)settings not included in the sensor scale or in the setting limits, are automaticallycorrected with the nearest threshold limit value.F)in case of Fahrenheit degrees selection, please cover the °C symbol on the frontpanel with the label °F which is supplied with the controller.Table 1CODE SENSOR °C SCALE °F SCALEr t l RTD Pt100 ohm/0°C int. -150 ... 450 -200 (850)r t d RTD Pt100 ohm/0°C dec. -99.9 ... 450.0 -99.9 ... 850.0t c S TC Pt10%Rh-Pt, type S 0 ... 1700 30 (3000)t c r TC Pt13%Rh-Pt, type R 0 ... 1700 30 (3000)t c t TC Cu-CuNi, type T -100 ... 400 -150 (750)t c E TC NiCr-CuNi, type E 0 ... 600 0 (1100)t c C TC NiCr-NiAl, type K -100 ... 1250 -150 (2300)t c J TC Fe-Cuni, type J -50 ... 760 -50 (1400)t c L TC Fe-Cuni, type L -50 ... 760 -50 (1400)Table 2ERROR AND TEST MESSAGGESUnderflow, indication below the sensor range. Short circuit of the sensorRTD Pt100 or interruption of the compensation connection.Overflow, indication over the sensor range. RTD Pt100 or TC sensorbroken or interruption of the main connection.Au...-test, if the message remains fixed the controller must be repaired.General failure; the controller must be repaired.LFA: DETECTION OF FAULTS IN THE REGULATION LOOPLoop Fault Alert: with the 1st point output 100% ON state the measuredtemperature is not changed according ... the control action within thes...red integral time; a fault in the regulation loop is possible: wrongconfiguration, lack of power, heater or cooler broken, thermocouple short-circuited or polarity reversed, etc. ... reset the LFA function, please modify theconfiguration or the set-point, or switch the temperature controller off and then on again.The function LFA is not active in the following cases: with output lower than 100% ON,with integral time at zero, during the au...tuning, in manual position.NOTE: In case of OvFL, UnFL, 8888, FAIL, LFA2, the first point output is turned off.DECLARATION OF CONFORMITYWe DATALOGIC AUTOMATION declare under our sole responsibility that these products are conform to the 2004/108/CE Directives and successive amendments. WARRANTYDATALOGIC AUTOMATION warrants its products to be free from defects.DATALOGIC AUTOMATION will repair or replace, free of charge, any product found to be defectiveduring the warranty period of 36 months from the manufacturing date.This warranty does not cover damage or liability deriving from the improper application ofDATALOGIC AUTOMATION products.U n F LO v F L8 8 8 8F A I LL F A 1L F A 2Buy:|Phone844-385-3099|Email:*************************。
BWD3K干式变压器温控器使用说明书范文
BWD3K干式变压器温控器使用说明书范文一、概述BWD-3K130系列温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前最先进的德国RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
二、主要技术参数1、使用条件环境温度-10℃～+55℃相对温度5～95%大气压60～160Kpa工作电压AC170～AC250V（48～60Hz）2、测量范围-30.0～200℃3、分辨率0.1℃4、测量精度±1℃5、控制精度±1℃6、功耗＜8VA7、重量＜1Kg8、传感器参数Pt1009、抗干扰性能符合JB/T7631标准10、触点容量风机AC125/10A或AC220/7A三组（选配）或单相有源风机AC220/21A一组超温报警AC125/10A或AC220/7A一组超温跳闸AC125/10A或AC220/7A一组11、仪表外型尺寸80某160某134mm嵌装开孔尺寸154某77mm三、产品型号及功能四、产品功能介绍1、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2、故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。
显示器显示某—HO或某—LO，某表示出现故障相位。
3、风机启动和关闭功能：当三相线包绕组中有一相温度到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
1.03-励磁变温控器说明书

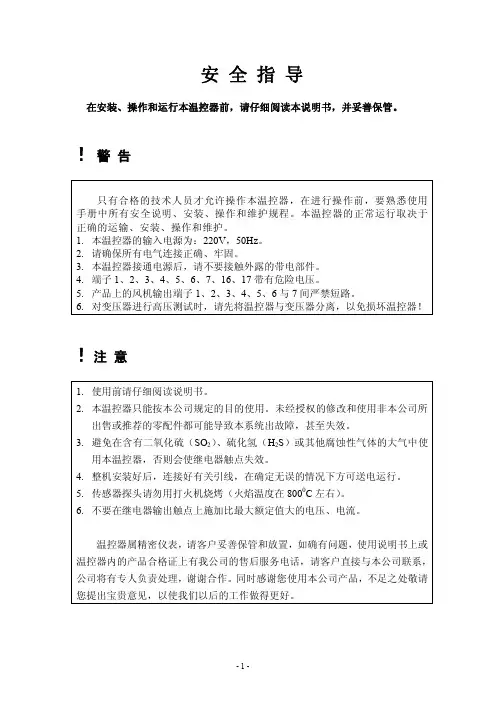

安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警 告只有合格的技术人员才允许操作本温控器，在进行操作前，要熟悉使用手册中所有安全说明、安装、操作和维护规程。
本温控器的正常运行取决于正确的运输、安装、操作和维护。
1.本温控器的输入电源为：220V，50Hz。
2.请确保所有电气连接正确、牢固。
3.本温控器接通电源后，请不要接触外露的带电部件。
4.端子1、2、3、4、5、6、7、16、17带有危险电压。
5.产品上的风机输出端子1、2、3、4、5、6与7间严禁短路。
6.对变压器进行高压测试时，请先将温控器与变压器分离，以免损坏温控器！! 注 意1.使用前请仔细阅读说明书。
2.本温控器只能按本公司规定的目的使用。
未经授权的修改和使用非本公司所出售或推荐的零配件都可能导致本系统出故障，甚至失效。
3.避免在含有二氧化硫（SO2）、硫化氢（H2S）或其他腐蚀性气体的大气中使用本温控器，否则会使继电器触点失效。
4.整机安装好后，连接好有关引线，在确定无误的情况下方可送电运行。
5.传感器探头请勿用打火机烧烤（火焰温度在8000C左右）。
6.不要在继电器输出触点上施加比最大额定值大的电压、电流。
温控器属精密仪表，请客户妥善保管和放置，如确有问题，使用说明书上或温控器内的产品合格证上有我公司的售后服务电话，请客户直接与本公司联系，公司将有专人负责处理，谢谢合作。
同时感谢您使用本公司产品，不足之处敬请您提出宝贵意见，以使我们以后的工作做得更好。
一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。
温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
干式变压器温度控制器说明书.
LW干式变压器温控器使用说明书
一、产品概述BWDK-Y26干式变压器温控器是我公司为新式风冷干式变压器而设计的新一代温控仪，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。
和传统的模似与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。
我公司生产的温控仪，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。
在抗干扰方面，本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。
在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7631-1994《变压器用电阻温度计》标准二、技术参数1、测温范围：-30℃-200℃2、测温精度：±1℃3、分辨率：0.1℃4、工作电压：AC170V～AC250V（50Hz）5、功耗：＜10VA6、传感器：三支Pt100/B50/3950K铂热电阻Φ3×30×900（引线）7、继电器触点容量：有源单相风机：AC125V/20A或AC220V14A超温报警：AC125V/10A或AC220V/7A 故障报警：AC125V/10A或AC220V7A超温跳闸：AC125V/10A/AC220V/7A8、仪表外形尺寸：260×200×80嵌入开孔尺寸：230×180（mm）9、抗干扰性能：符合JB/T7631-94标准10、温控器保险管：350V/1A或250V/2A11、风机保险管：250V/5A或250V/10A12、仪表重量：＜3kg三、产品功能介绍1、具有三相线包温度的巡回显示和最高相温度显示切换功能。
温控仪说明书
BWDK-系列通过ISO9001:2000质量体系认证认证号：05504Q10349ROS变压器用电阻温度器使用说明书制造单位：南京超博机电设备工程有限公司安全指导在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。
! 警告!注意一、产品概述本仪器是为干式变压器设计的新一代电脑温度控制器，它采用先进的计算机控制技术和数据存贮技术设计而成，且在设计中采用了硬件和软件相结合的抗干扰措施，使产品具有了极强的抗干扰能力。
本仪器能保证干式变压器在正常的温度范围内安全地工作，是保护干式变压器的重要装置。
温控器的各种控制参数只需通过面板上几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻三个绕组的温度，以供查询。
在使用方面，本仪器具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7613-1994《变压器用电阻温度计》标准本产品生产体系通过ISO9001质量体系认证。
二、产品型号：BWDK系列电阻温控器产品型号如下表：三、技术参数1.测温范围：00C—2000C2. 测温精度：±1%FS3. 分辨率：0.10C4. 工作电压：AC220V±10%（50Hz）5. 功耗：5V A6. 传感器：三支Pt100铂热电阻，三支PTC热电阻（选件）7.继电器触点容量：10A/250V AC8. 仪表重量：＜3Kg9. 外形尺寸：260×200×80（mm）10. 模拟量输出：三路4-20mA电流，或三路1-5V电压11. 数字量输出：RS232或RS485串行通信接口四、产品功能介绍1、具有三相绕组温度的巡回温度显示或最高温度显示功能。
2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭，保证干式变压器在正常温度下安全地工作。
当三相绕组温度中的最高一相温度超过开风机的设定温度或在手动开风机的情况下，风机会开启。
BWD3K干式变压器温控器使用说明书
一、概述BWD-3K130系列温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。
利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。
由于采用目前最先进的德国RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。
同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
二、主要技术参数1、使用条件环境温度-10℃～+55℃相对温度5～95%大气压60～160Kpa工作电压AC170～AC250V（48～60Hz）2、测量范围-30.0～200℃3、分辨率0.1℃4、测量精度±1℃5、控制精度±1℃6、功耗＜8VA7、重量＜1Kg8、传感器参数Pt1009、抗干扰性能符合JB/T7631标准10、触点容量风机AC125/10A或AC220/7A 三组（选配）或单相有源风机AC220/21A 一组超温报警AC125/10A或AC220/7A 一组超温跳闸AC125/10A或AC220/7A 一组11、仪表外型尺寸80×160×134mm嵌装开孔尺寸154×77mm三、产品型号及功能四、产品功能介绍1、检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。
巡回显示时每相显示约8秒。
2、故障声光报警：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。
显示器显示X—HO或X—LO，X表示出现故障相位。
3、风机启动和关闭功能：当三相线包绕组中有一相温度到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。
当三相线包线组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
