一．国网公司
Q/GDW 440-2010《油浸式变压器测温装置现场校准规范》
（该标准对温控器的各项检验参数有明确规定，但是对温控器及远方仪表技术
参数要求不明确比较笼统。）
二、中国机械行业标准
1.JB/T 8450-2010 《变压器用绕组温控器》
2.JB/T 6302-2010 《变压器用油面温控器》
3.JB/T 7631-2010 《变压器用电子温控器》
（该标准区分了绕组，油面及二次远传数显仪，并对次进行了细节的区分，但是检测技术和一些要求过于理想化，与实际温控器检验方法有很多不相符的地方。）
IEEE/ANSI 美国电气电子工程师协会/美国国家标准
（该标准没有明确的对温控器进行过多要求，但是在每个不同的变压器上都有对温控器的开关等地方做出了部分要求。）
IEGC 印度电网规范
（该标准对变压器温控器类的产品主要是开关和防护性能等一些关键环节进行了明确的要求。）
ESOs 欧盟标准化联盟组织
（该标准为致力于欧洲市场的企业所必须了解的标准，主要是对下一代电网既智能电网进行了明确的规划和要求对温控器方面提及要求较多，标准高于同类标准。）

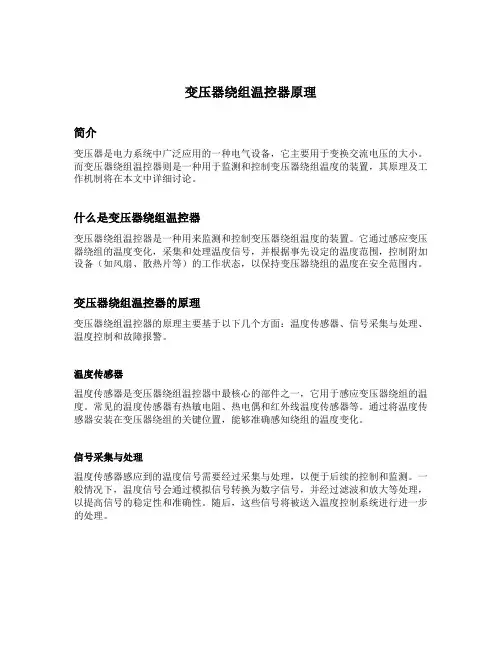

变压器绕组温控器原理
变压器绕组温控器原理
简介
变压器是电力系统中广泛应用的一种电气设备，它主要用于变换交流电压的大小。而变压器绕组温控器则是一种用于监测和控制变压器绕组温度的装置，其原理及工作机制将在本文中详细讨论。
什么是变压器绕组温控器
变压器绕组温控器是一种用来监测和控制变压器绕组温度的装置。它通过感应变压器绕组的温度变化，采集和处理温度信号，并根据事先设定的温度范围，控制附加设备（如风扇、散热片等）的工作状态，以保持变压器绕组的温度在安全范围内。
变压器绕组温控器的原理
变压器绕组温控器的原理主要基于以下几个方面：温度传感器、信号采集与处理、温度控制和故障报警。
温度传感器
温度传感器是变压器绕组温控器中最核心的部件之一，它用于感应变压器绕组的温度。常见的温度传感器有热敏电阻、热电偶和红外线温度传感器等。通过将温度传感器安装在变压器绕组的关键位置，能够准确感知绕组的温度变化。
信号采集与处理
温度传感器感应到的温度信号需要经过采集与处理，以便于后续的控制和监测。一般情况下，温度信号会通过模拟信号转换为数字信号，并经过滤波和放大等处理，以提高信号的稳定性和准确性。随后，这些信号将被送入温度控制系统进行进一步的处理。 温度控制
温度控制是变压器绕组温控器的核心功能之一。基于经过采集和处理的温度信号，温度控制系统会与附加设备（如风扇、散热片等）进行沟通，并根据事先设定的温度阈值，自动调节附加设备的工作状态，以控制绕组的温度在可接受范围内。当温度超过设定的阈值时，温度控制系统会启动附加设备以进行散热，以确保变压器绕组的温度不超过安全限度。
故障报警
除了温度的实时监测和控制外，变压器绕组温控器还应具备故障报警功能。当温度传感器检测到异常的温度情况时，如温度过高或温度异常波动等，温度控制系统会立即发出警报，并采取相应的措施，如停止变压器运行、切断电源等，以避免变压器因温度过高而损坏。
变压器绕组温控器的应用
变压器绕组温控器广泛应用于变压器的监测和控制中。特别是在高负荷运行、频繁启停、环境温度较高或不稳定的情况下，变压器绕组容易受到过热的影响。通过安装变压器绕组温控器，能够有效保护变压器绕组的安全运行，提高变压器的可靠性和使用寿命。

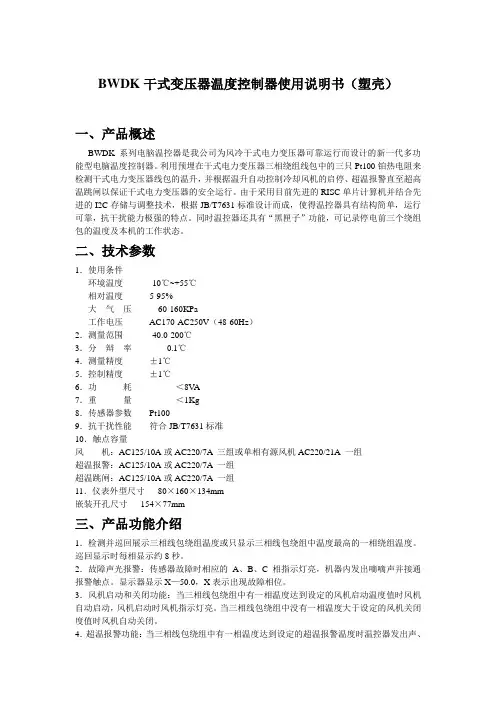

BWDK干式变压器温度控制器使用说明书(塑壳)
BWDK干式变压器温度控制器使用说明书（塑壳）
一、产品概述
BWDK系列电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中的三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电前三个绕组包的温度及本机的工作状态。
二、技术参数
1．使用条件
环境温度 -10℃~+55℃
相对温度 5-95%
大 气 压 60-160KPa
工作电压 AC170-AC250V（48-60Hz）
2．测量范围 -40.0-200℃
3．分 辩 率 0.1℃
4．测量精度 ±1℃
5．控制精度 ±1℃
6．功 耗 ＜8VA
7．重 量 ＜1Kg
8．传感器参数 Pt100
9．抗干扰性能 符合JB/T7631标准
10．触点容量
风 机：AC125/10A或AC220/7A 三组或单相有源风机AC220/21A 一组
超温报警：AC125/10A或AC220/7A 一组
超温跳闸：AC125/10A或AC220/7A 一组
11．仪表外型尺寸 80×160×134mm
嵌装开孔尺寸 154×77mm
三、产品功能介绍
1．检测并巡回展示三相线包绕组温度或只显示三相线包绕组中温度最高的一相绕组温度。巡回显示时每相显示约8秒。
2．故障声光报警：传感器故障时相应的A、B、C相指示灯亮，机器内发出嘀嘀声并接通报警触点。显示器显示X—50.0，X表示出现故障相位。
力得 干式变压器温度控制器说明书
公司简介
福建省力得自动化设备有限公司创建于1993年，注册资本为1.2亿元，是一家集传感器、智能仪表、智能变压器组件及工业自动化智能控制设备研发、生产、销售、服务为一体的高新技术企业，是我国电力变压器、输配电开关设备组件名牌企业、国家特种变压器产业技术创新战略联盟常务理事单位、中国企业家科学家创新论坛“创新100”百强企业。公司LD系列干式变压器温度控制器市场占有率长年位居全国第一，威磁公司于1990年在国内率先将微机励磁技术应用于中小型水电站，并获得福建省科技进步三等奖。公司拥有员工300余人，其中具有大中专以上学历的占员工总数的70%以上。公司通过ISO9001质量管理体系认证与ISO14001环境管理体系认证，并与福州大学、福建农林大学等多所高校及科研院所建立长期合作关系，形成产学研联合体，提升了研发与创新能力，已获数十项国家专利。 经过多年的市场开拓与经营，力得公司已形成完备的电力变压器、输配电开关设备组件产品线。主要产品有干式/油浸式/地下式变压器综合控制器、轨道交通变压器专用控制器、智能配电监测仪表、多功能电力测控仪、无功补偿器、负控及配变终端、油混水变送控制器、热导式流量计、轴电流传感器、水电站专用智能仪表、水轮发电机组智能控制屏等各类电力设备组件、传感器、智能仪表及工业自动化控制设备。产品广泛应用于长江三峡、鸟巢、国家大剧院、上海世博会、深圳地铁、上海地铁、广州亚运等国家重点工程和项目，公司成为国内电力输配电装备企业的最佳配套厂。公司在全国设立了十个办事处，负责市场的开拓、维护及产品的售前售后服务，大大提升了用户对力得产品的信赖。 公司与江苏华鹏、许继电气、山东鲁能、重庆水轮机厂、海南金盘、特变电工、中国西电、顺特电气、明珠电器等国内近三百家电力输配电装备制造企业建立了良好的全面长期合作关系。
电话：+86137****6394邮箱：
*****************
！！安全指导
变压器温度控制器安全操作及保养规程
1 变压器温度控制器安全操作及保养规程
随着电力工业的不断发展，变压器作为其中非常重要的设备，扮演着将电能从高电压输送到低电压的重要角色。变压器的正常工作需要温度控制器的作用，但是如果操作不当或者保养不规范，容易导致设备故障和安全事故发生，因此，本文将从变压器温度控制器的安全操作及保养规程进行详细阐述。
变压器温度控制器的工作原理
变压器温度控制器是一种能够防止变压器温度过高的电器设备。在变压器正常工作时，变压器油的温度会随着电流的流过而升高，一旦超过了变压器工作所需的最高温度，变压器就会出现绝缘老化、短路等故障，严重时会引起火灾事故。因此，变压器温度控制器就是用来控制变压器油温不超过一定范围，以保证变压器的安全稳定运行。
变压器温度控制器的安全操作
变压器温度控制器是一种高压设备，为了保证安全，需要注意以下操作规范：
1. 长时间不用的情况下，需要定期检查
当变压器温度控制器长时间不用的时候，需要定期检查是否表现良好，以及电缆接线和仪表开关是否紧固牢靠，并进行试运行。 2 2. 移动中需要注意
当需要移动变压器温度控制器的时候，要注意避免电缆受到损坏，移动过程中要轻拿轻放，不能重物碾压。
3. 测量之前必须断开电源
当需要对变压器温度控制器进行电气量测时，必须断开电源，并采用安全可靠的工具和设备进行测量。
4. 定期检查仪表的准确度
在变压器温度控制器的使用过程中，要定期检查温度控制器的仪表准确度，以保证各项指标正常。
5. 定期检查冷却系统
在变压器温度控制器的使用过程中，需要定期检查冷却系统的运行情况，保证散热管的通畅，以免油温过高导致安全事故的发生。
变压器温度控制器的保养规程
为了更好的保护变压器温度控制器，需要做好以下保养规程：
1. 定期更换变压器油
当变压器油使用时间久了，油质会变差，容易引发变压器故障，因此需要定期更换变压器油。 3 2. 定期清洗散热管
为了保证变压器温度控制器的散热功能，需要定期清洗与检查所用散热管是否通畅，以确保接触良好，并将清洗记录做好备份。
LDB10干式变压器温度控制器
LD-B10-B220系列
干式变压器温度控制器
使
用
说
明
书
2007年12月
目 录
1、概述-----------------------------------------------4
2、技术指标-------------------------------------------4
3、工作原理-------------------------------------------5
4、型号与功能分类-------------------------------------6
5、面板-----------------------------------------------7
6、传感电缆总成---------------------------------------7
7、操作与显示-----------------------------------------8
8、功能模块-------------------------------------------9
9、B10-B220E电流输出型-------------------------------14
10、B10-B220F通讯型-----------------------------------14
11、现场故障处理小常识-------------------------------16
12、接线端子定义-------------------------------------16
附录 ----------------------------------------19
一、概 述
LD-B10-B220系列干式变压器温度控制器（以下简称温控器）的主要设计特点有：
▲ 采用WATCHDOG（看门狗）技术，可以让温控器避免进入死循环。
▲ 采用线性度高的铂电阻（Pt100）与非线性的热敏电阻（PTC）共同进行绕组温度检测与控制，大大地提高了系统的可靠性。
HTD温控器
HTD-8601型干式变压器温度控制器
一、 功能介绍
干式变压器温度控制器是保证干式变压器安全运行的控制仪器。本仪器显示醒目、直观具有如下功能：
1. 可巡回显示四路温度或显示各路的最高温度，任何一路的温度超过预设点即起控风机。
2. 对风机的控制既可以通过预先设置参数自动控制，也可以手动控制。
3. 超温警告和高温跳闸信号的显示及继电器触点输出。
4. 可对各路温度进行修正。
二、 适用范围：
本产品可广泛应用于电力部门使用的各种高低压开关柜、端子箱、干式变压器、箱式变电站、隔离开关、断路器机构箱以及其它相关需要进行温度控制的场所。
三、 工作原理
本产品通过温度传感器对温度采样，通过单片机系统实施监控，当被测温度高于控制设定值时启动风机。如果温度还继续上升，当升高到设定的超温数值时，启动超温报警功能，假如温度不能得到有效的控制而继续上升，温度升到跳闸温度设定值时启动跳闸功能。
四、 主要技术指标
工作电源：AC220V 50HZ
使用环境：温度-25℃～+65℃；相对湿度：≤93%RH
控制、报警、跳闸温度设置范围：5℃～195℃
测温范围：0℃～200℃
精度：±1℃
回差：0℃～20℃
温度修正范围：有源输出 AC220V 5A
超温报警：触点输出（常开）5A
断线报警：触点输出（常开）5A
跳 闸：触点输出（常开）5A
耐高压：50HZ,1500V 历时 1min,无击穿或飞弧现象
绝缘电阻：≥500M Ω
功耗：≤5VA
体积：260mm×320mm×62mm (长×宽×高)
重量：约2.5g
五、 安装方式和电气连接：
开盖后示意图：
安装孔：四个，中心距离：266×158mm
接线端子：
说明：
1，2工作电源AC220V
3, 4风机控制触点
5，6超温报警触点
7，8跳闸报警触点
9，10断线报警触点
六、 操作说明
1. 按键介绍：
仪器共有三个按键：设置键“SET”减键“-”、加键“+”，其中“+”还有显示方式切换功能，减键“-”还有手动/自动切换功能。在正常状态下，默认为三路温度的循环显示和自动控制功能。在非设置参数的状态下可以通过按加键“+”可以显示最高温度，按减键“-”可实现手动控制和自动控制的切换。
干式变压器温控仪
干式变压器温控仪
干式变压器是一种不需要油的变压器，它采用干式绝缘材料并经过特殊处理，可以在高温、高湿、易爆炸等恶劣环境下使用。但是，由于干式变压器在工作时会产生热量，因此需要安装温控仪来控制温度。
温控仪的基本原理
温控仪是一种用于控制温度的仪器。在干式变压器中，温控仪通常被安装在变压器的通风孔或者附近的散热器上。其基本原理是通过感温元件将温度信号转换成电信号，再经过控制电路进行判断和控制。
在干式变压器中，常用的感温元件有热敏电阻和热电偶两种。热敏电阻是一种根据温度变化电阻值发生变化的元件，根据欧姆定律，电阻值的变化可以转换为电压或电流信号。而热电偶是一种将温度转换为电压信号的元件，当两个不同金属接触时，由于温度差异会产生电动势。
温控仪的应用
温控仪的应用范围非常广泛，不仅仅用于干式变压器，还可以用于空调、电热水器、电炉、烤箱等众多电器设备中。在干式变压器中，温控仪的主要作用是维持变压器内部的温度在一个安全范围之内，避免因温度过高导致变压器损坏或爆炸的情况发生。
温控仪通过对变压器内部温度的监测，并通过预设的阈值来判断是否需要进行降温控制，从而达到保护变压器的作用。当温控仪检测到变压器内部温度超过预设值时，会自动控制风扇或其他散热设备进行降温操作。
温控仪还具有温度补偿和温度显示的功能，可通过数字显示器直接显示变压器内部的温度值，并且可手动设置温度阈值，方便对变压器的控制和管理。
温控仪的注意事项
在安装温控仪时，需要注意以下几点：
1. 温控仪应安装在变压器通风良好的地方，不应暴露在阳光下或者受到高温和湿度等影响的地方；
2. 温控仪应在有电工证的专业人士的指导下安装，需要注意接线正确；
3. 温控仪需要定期检查和维护，以确保其正常的工作状态。在进行检查时需要断电，避免因短路或其他问题造成安全事故。 在使用干式变压器时，安装温控仪可以帮助我们更好地控制变压器的温度，确保其正常运转，同时降低了安全风险。因此，我们应该注重温控仪的管理和保养，提高设备的使用寿命并减少故障发生的可能。
温控器说明书 (2)
通 过 ISO9002 国 际 质 量 体 系 认 证
conformity Certification of ISO9002 Quality Management System
BWY（WTYK）-802、803
系列变压器温度控制器
SERIES TRANSFORMER TEMPERATURE CONTROLLER
使 用 说 明 书
DESCRIPTION & OPERATION INSTRUCTIONS
杭 州 华 立 仪 表 有 限 公 司
HANG ZHOU HUALI INSTRUMENT & METER GENERAL PLANT
2 感谢您使用本厂产品
使用前请认真阅读产品使用说明书
THANKS FOR USING OUR PRODUCTS
PLEASE READ THE DIRECTIONS BEFORE USE
目 录
一、概况……………………………………………………（1）
二、工作原理………………………………………………（5）
三、主要技术指标…………………………………………（5）
四、安装及使用……………………………………………（5）
五、注意事项………………………………………………（10）
六、附录Pt100工业铂电阻分度值表……………………（11）
3 一、概况
1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：
+
2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编制原则》的要求产品命名如下：
4
5 6 7 二、工作原理
变压器温度控制器（以下简称温控器），主要由弹性元件、毛细管、温包和微动开关组成。当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
bwdk干式变压器温度控制器使用说明书(铁壳)
少年易学老难成，一寸光阴不可轻 - 百度文库
1 BWDK干式变压器温度控制器使用说明书（铁壳）
一、产品概述
本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
二、技术参数
1．测温范围：-40℃-200℃
2．测温精度：±1℃
3．分 辨 率：0.1℃
4．工作电压：AC170V-AC250V（50Hz）
5．功 耗：＜10VA
6．传 感 器：三支Pt100铂热电阻 ∮3×20×900（引线）
7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A
或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A
8．仪表外形尺寸：260×200×80； 嵌入开孔尺寸：230×180（mm）
9．抗干扰性能：符合JB/T7631-94标准
10．温控器保险管：250V/1A 或250V/2A
11．风机保险管：250V/5A 或250V/10A
12．仪表重量：＜3Kg
干式变压器温控器LD-B10-10D
LD-B10-10D系列 干式变压器电脑温控器 使 用 说 明 书 醴陵市华仪电子科技有限公司
一、概 述 LD-B10-10D系列电脑温控器是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631标准设计而成，使得温控器具有结构简单，运行可靠，抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。 二、主要技术参数 1、使用条件 环境温度 -10℃～+55℃ 相对温度 5～95% 大气压 60～160Kpa
工作电压 AC170～AC250V（48～60Hz） 2、测量范围 -40.0～200℃ 3、分辨率 0.1℃ 4、测量精度 ±1℃ 5、控制精度 ±1℃ 6、功耗 ＜8VA 7、重量 ＜1Kg 8、传感器参数 Pt100 9、抗干扰性能 符合JB/T7631标准 10、触点容量 风机 AC125/10A或AC220/7A 三组（选配） 或单相有源风机AC220/21A 一组 超温报警 AC125/10A或AC220/7A 一组 超温跳闸 AC125/10A或AC220/7A 一组 11、仪表外型尺寸 80×160×134mm
