关于变压器温控器的讲解
变压器温控电气原理图
BWD-3K变压器温控器说明书
产品详细介绍
BWD—3K、BWD—3KR干式变压器用电子温控仪
一、适用范围
BWD—K变压器用电子温控仪是由微处理器构成的智能仪表。它用Ptl00的铂电阻作测温传感器，将铂电阻分别置入变压器绕组内，变压器温度变化时，铂电阻的阻值随温度同步变化。温控仪可以对设定的温度值进行控制处理，它可以启、停冷却风机、发出故障报警、超温报警、控制超温跳闸等，以保护变压器。
与上位机通调的速
4800
此波特率有1200，2400，4800，9600
个值用直和V键循环可选
二、符合标准
本仪表按机械行业执行标准JB／r7631—2005《变压器用电子温控器》专门设计和制造。
二、技术指标
1、工作环境温度：—10—50℃
2、相பைடு நூலகம்温度：≤90％(25℃)
3、工作电源：AC220V±10％ 50H2土5％
4、测量范围：0℃—200℃
5、分辩力：0．1℃
6、精确度等级：O．1级(传感器O．5级，温度计0．5级)
Ft
风机自启动时间
风机每隔Ft自动启动t分钟
24
此t单位为小时，范围为O—256
t
风机打开时间
风机自动打开吩钟后关闭
10
此t单位分钟，范围O—256
Ht
历史最高温度记录值
记录历史层高温度
接▲和V键可清除
Ad
仪表通讯地址
按地址可与上位机通讯
1
可通过日S232或RS485接口与
上位机通讯的地址
bp
通讯波特率
C2
风机开启温度T2
Tmax，T2时打开风机
100
仪表风机指示灯亮
干式变压器温控仪

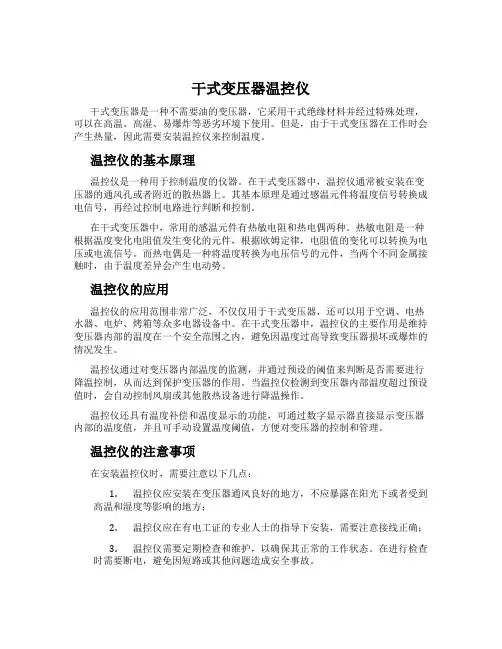

干式变压器温控仪干式变压器是一种不需要油的变压器，它采用干式绝缘材料并经过特殊处理，可以在高温、高湿、易爆炸等恶劣环境下使用。
但是，由于干式变压器在工作时会产生热量，因此需要安装温控仪来控制温度。
温控仪的基本原理温控仪是一种用于控制温度的仪器。
在干式变压器中，温控仪通常被安装在变压器的通风孔或者附近的散热器上。
其基本原理是通过感温元件将温度信号转换成电信号，再经过控制电路进行判断和控制。
在干式变压器中，常用的感温元件有热敏电阻和热电偶两种。
热敏电阻是一种根据温度变化电阻值发生变化的元件，根据欧姆定律，电阻值的变化可以转换为电压或电流信号。
而热电偶是一种将温度转换为电压信号的元件，当两个不同金属接触时，由于温度差异会产生电动势。
温控仪的应用温控仪的应用范围非常广泛，不仅仅用于干式变压器，还可以用于空调、电热水器、电炉、烤箱等众多电器设备中。
在干式变压器中，温控仪的主要作用是维持变压器内部的温度在一个安全范围之内，避免因温度过高导致变压器损坏或爆炸的情况发生。
温控仪通过对变压器内部温度的监测，并通过预设的阈值来判断是否需要进行降温控制，从而达到保护变压器的作用。
当温控仪检测到变压器内部温度超过预设值时，会自动控制风扇或其他散热设备进行降温操作。
温控仪还具有温度补偿和温度显示的功能，可通过数字显示器直接显示变压器内部的温度值，并且可手动设置温度阈值，方便对变压器的控制和管理。
温控仪的注意事项在安装温控仪时，需要注意以下几点：1.温控仪应安装在变压器通风良好的地方，不应暴露在阳光下或者受到高温和湿度等影响的地方；2.温控仪应在有电工证的专业人士的指导下安装，需要注意接线正确；3.温控仪需要定期检查和维护，以确保其正常的工作状态。
在进行检查时需要断电，避免因短路或其他问题造成安全事故。
在使用干式变压器时，安装温控仪可以帮助我们更好地控制变压器的温度，确保其正常运转，同时降低了安全风险。
因此，我们应该注重温控仪的管理和保养，提高设备的使用寿命并减少故障发生的可能。
变压器温度计讲义
变压器温度计讲义一、现场用温度计型号解释：1、温度控制器根据沈阳变压器研究所制订的JB/T6302-92《变压器用压力式温度计》标准的命名如下：配计算机方型带接点控制温热带三防带Pt100铂电阻表示温度开关数量表示线性刻度液体压力式温度计变压器2、温度控制器根据JB/T9236-1999《工业自动化仪表产品型号编织原则》的要求产品命名如下：型二、温度计工作原理变压器温度控制器主要由弹性元件、毛细管、温包和微动开关组成。
当温包受热时，温包内感温介质受热膨胀所产生的体积增量，通过毛细管传递到弹性元件上，使弹性元液体压力式弹性元件温度仪表件产生一个位移，这个位移经机构放大后指示出被测温度并带动微动开关工作，从而控制冷却系统的投入或退出。
BWY(WTYK)-802A、803A温控器采用复合传感器技术，即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻信号，此信号可远传到数百米以外的控制室，通过XMT数显温控仪同步显示并控制变压器油温。
也可通过数显仪表，将Pt100热电阻信号转换成与计算机联网的直流标准信号(0～5V、1～5V、4～20mA)输出，实现远方主变油温监控。
三、温度计主要技术指标BWY(WTYK)-802A、803A型1、正常工作条件：－30～＋55 ℃2、测量范围：－20～＋80 ℃0～＋100 ℃0～＋120 ℃0～＋150 ℃3、指示精确度： 1.5级4、控制性能：（1）设定范围：全量程可调（2）设定精度：＋3 ℃（3）开关差： 6 ＋3 ℃（4）额定功率：AC 220V/3 A（5）标准设定值：802：K1＝55℃K2＝80℃803：K1＝55℃K2＝65℃K3＝80℃四、安装及使用：BWY(WTYK)-802、803型温控器：开关设定：BWY(WTYK)-802出厂时的标准设定值为K1＝55℃；K2＝80℃。
BWY(WTYK)-803出厂时的标准设定值为K1＝55℃；K2＝65℃；K3＝80℃。
BWDK-F 系列 干式变压器温度控制器 使用说明书
-BWDK-F系列干式变压器温度控制器使用说明书制造单位：南京圣尚科技有限公司地址：南京市工人新村71号电话：025-******** 136******** 联系人：***警告： 主体变压器做高压绝缘实验时，请断开与本温控仪间的联线，以确保温控仪安全。
一、概述BWDK系列干式变压器温度控制仪是由微处理器构成的智能仪器，测量干式变压器三相绕组的温度。
根据设定的温度值，启停风机进行温度控制。
仪器具有各种声光报警功能，是保护干式变压器的重要装置。
仪器具有以下特点：1. 仪器可以测量干式变压器三相绕组的温度，用LED每隔4秒循环显示三相温度值或定点显示三相温度最大值。
2. 仪器可以用按键输入4种温度设定值。
当测量温度超过各设定值时，分别控制风机启停、超温报警、超高温跳闸等。
温度设定值可以随时修改，断电后不会消失。
3. 仪器具有传感器断线故障检测功能。
4. 仪器具有风机依设定温度自动定时启动和手动启动功能。
仪器可设定1-250小时内自动启动风机1分钟。
5. 仪器具有温度历史最大值记录功能。
6. 根据使用需要，仪器可以提供数字量或模拟量输出。
二、技术特性1. 仪器连续工作环境：温度：0～50℃；相对湿度：小于90%RH （25℃）。
短时间工作环境：温度：－50～75℃。
2. 工作电源：AC220V±10%；频率50Hz±4%。
仪表保护装置5A熔丝。
3. 温度测量范围：－50～200℃。
4. 温度测量准确度：0.5级。
5. 显示方式：LED每隔4秒循环显示A、B、C三相温度或定点显示三相温度的最大值，分辨力为0.1℃。
6. 输出方式：输出报警、跳闸和传感器故障，继电器接点容量AC250V/10A。
7. 启动风机：控制4～6台风机，继电器接点总容量AC250V/10A。
8. 耐压实验：2500V AC 、60Hz 、60秒。
9. 外形尺寸： 80（H ）×160（W ）×112（D ）mm 3。
干式变压器温度控制器说明书.
变压器温控器原理及故障分析
变压器温控器原理及故障分析摘要：温控器对变压器温度的监测与运行状态都起到了很大作用。
本文简单介绍了变压器温控器的功能以及变压器油面与绕组温度的测量方法，分别介绍雅力士变压器油面温控器以及绕组温控器的结构域原理，最后对变压器运行中，温控器出现的一些故障进行分析，并提出相关的处理方法。
关键词：变压器；温控器；原理；故障分析变压器运用温度控制器主要为了测量与监控变压器油面、绕组温度的仪表。
变压器温度控制器不仅仅能够对变压器油面与绕组的温度进行监测，同时还对变压器冷却系统的开关系统进行把控、预警以及事故跳闸等多种功用，从而实现对变压器运行状况进行远程控制与监测，温度控制器也是变压器的重要的保护设备之一。
温度控制器作为温度传感元件，主要是对变压器温度进行检测，为变压器的安全运行提供保障。
但是温度控制器所面临的故障也为检修工作带来很大不便，严重影响了设备的可使用性。
一、温度控制器对变压器油面、绕组温度的测量方法运用温度控制器对变压器油面温度的测量方法实际很简单，通常状况下，只要在变压器的顶端安装孔内埋设传感器即可，常用到的传感器有压力式传感器以及Pt100铂电阻传感器等，通过传感器可直接测量变压器油面的温度。
运用温度控制器对变压器绕组热点温度的测量，常用到的主要有直接测量法、热模拟测量法以及间接计算测量法。
直接测量法比较简单，将传感器装设在变压器的绕组中，运用温度测量仪来测得变压器绕组的温度。
直接测量法运用光纤技术测得的温度更加准确，主要在变压器绕组的制造时接埋设光纤，埋设的点越多，测量的温度也就越准确。
结合光纤技术的直接测量法，相对来说技术比较复杂，成本也比较高，这种方法主要运用于变压器试验中与热模拟测量法进行比较时，主要对热模拟测量出现的差错进行校对和改正。
热模拟测量法是依据变压器负载产生的损耗与负载电流正比平方关系，以此而形成的一种测量方式。
这种测量方法是在结合在油面温度表的同时，配上电流匹配器以及电热元件，通过温度叠加的方式进行变压器绕组温度测量。
bwdk干式变压器温度控制器使用说明书(铁壳)
BWDK干式变压器温度控制器使用说明书（铁壳）一、产品概述本仪器是为新式风冷干式变压器而设计的新一代电脑温度控制器，它采用美国Microchip生产的单片计算机为控制核心，结合最先进的数据存贮技术设计而成，从而使整个产品的性能迈上了一个新台阶。
和传统的模拟与数字电路组成的温度控制器相比，本仪器因采用高性能的微电脑的控制器，使所需电子元器件的数量减少一半以上，从而使本仪器的电路设计和结构设计大大简化，这样就极大提高了本仪器的运行可靠性。
我公司生产的电脑温度控制器，温度设定只需通过面板上的几个按键的设置就可实现，而且设定的参数在停电后永不丢失。
本仪器还具有“黑匣子”功能，可记录变压器掉电时刻的三个线包绕组的温度。
在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施，共同监视温控器的工作，从而达到了极强的抗干扰能力。
在使用方面，本仪器还具有操作简单、安装方便、维护容易的特点。
二、技术参数1．测温范围：-40℃-200℃2．测温精度：±1℃3．分辨率：0.1℃4．工作电压：AC170V-AC250V（50Hz）5．功耗：＜10V A6．传感器：三支Pt100铂热电阻∮3×20×900（引线）7．继电器触点容量：有源单相风机：AC125V/20A 或AC220V/14A ;超温报警：AC125V/10A 或AC220V/7A；故障报警：AC125V/10A 或AC220V/7A；超温报警：AC125V/10A 或AC220V/7A8．仪表外形尺寸：260×200×80；嵌入开孔尺寸：230×180（mm）9．抗干扰性能：符合JB/T7631-94标准10．温控器保险管：250V/1A 或250V/2A11．风机保险管：250V/5A 或250V/10A12．仪表重量：＜3Kg三、产品功能介绍1．具有三相线包温度的巡回显示和最高相温度显示切换功能。
电力变压器温控器原理
电力变压器温控器原理嘿，朋友们！今天咱来唠唠电力变压器温控器原理这档子事儿。
你想啊，电力变压器就好比是电力系统的大力士，承担着重要的任务呢。
那温控器呢，就像是这个大力士的健康卫士。
咱就说，这温控器咋工作的呢？它就像个特别机灵的小哨兵，时刻关注着变压器的温度。
变压器运行的时候会产生热量吧，这温控器就随时盯着温度的变化。
一旦温度超过了设定的标准，它就会“嘀嘀嘀”地发出警报，好像在喊：“哎呀，温度太高啦，得注意啦！”它为啥这么重要呢？你想想看，如果变压器温度过高了，那可不是闹着玩的呀！就跟人发烧一样，时间长了身体能吃得消吗？变压器也一样啊，温度太高可能会损坏设备，影响供电呢，那得多糟糕呀！这温控器的原理其实也不难理解。
它里面有各种传感器啊、探头啊之类的，就像人的眼睛和耳朵，能敏锐地察觉到温度的变化。
然后通过一些电路和装置，把温度信号转化成我们能看懂的信息，显示在屏幕上或者发出警报声。
就好比咱家里的温度计，只不过这个更高级更智能罢了。
它能精确地测量温度，还能根据需要进行调节和控制。
你说神奇不神奇？而且啊，这温控器还挺耐用的呢。
它就像一个忠诚的伙伴，默默地守护着变压器。
不管是炎热的夏天，还是寒冷的冬天，它都坚守岗位，不离不弃。
咱再打个比方，这温控器就像是变压器的贴心小棉袄，时刻给它温暖和关怀。
温度低了，它会想办法让变压器暖和起来；温度高了，它又赶紧拉响警报，让大家来帮忙降温。
总之呢，电力变压器温控器原理虽然听起来有点专业，但其实仔细想想，也没那么复杂嘛。
它就是为了保障变压器的安全运行，让我们的电力供应更加稳定可靠。
所以啊，可别小看了这个小小的温控器哦，它的作用可大着呢！这就是我对电力变压器温控器原理的理解，你们觉得怎么样呢？。
干式变压器温控器的原理与注意事项
3跳闸延时时间设置范围：0~30秒
控制和信号输出：
1风机控制：有源触点输出（常开）5A/220VA C可直接驱动单相风机
2超温警告：无源触点输出（常开）5A/250VA C10A/28VDC
3高温跳闸：无源触点输出（常开）5A/250VA C10A/28VDC
4故障报警：无源触点输出（常开）5A250VA C10A/28VDC
通讯口：
RS485通讯口
绝缘耐压：
耐高压：50HZ 2000V历时1min无击穿或飞弧现象
绝缘电阻：≥500MΩ
机械特性：
体积：宽高深＝160 80120 mm3
重量：0.6Kg
1.功能介绍
可同时监测干变3相温度、控制风机。该产品是专为干式变压器安全运行设计的新一代控制器。>
并具有温度超限警告、高温跳闸、传感器异常和风机断线报警等功能，该仪表具有完善的温度监控、参数设置保管等功能。可以更好地保证无人值守供电系统安全、高效运行。
该仪表设计新颖、结构紧凑牢固、显示醒目直观。本产品具有环境适应性强、精度高、体积小、寿命长、装置方便、易使用等特点。
①对三相绕组温度的巡回显示或最高温度相绕组的跟踪显示（可随意切换）巡回显示时间每相显示约6秒。
当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，②冷却风机的自动控制：自动工作状态。风机启动时风机指示灯亮。当三相线包绕组中每相温度均小于设定的风机关闭温度值时风机自动关闭
也可以采用开关量遥信方式将故障报警超温警告高温跳闸等信号远传到调度端，如果没有通过串行通讯口连接。远方就可以接收到温度监控器是否有故障、干变温度是否偏高等信息。
串行口通讯和开关量遥信两种方式可同时并用。
注意事项：1、使用前请仔细阅读说明书。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、变压器温度控制器 BWY-802G 、803G
八、安装图
一、变压器温度控制器 BWY-802G 、803G
-10℃ -9 -8 -7 -6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
八、附录
96.09Ω 96.48 96.87 97.26 97.65 98.04 98.44 98.83 99.22 99.61 100.00 100.39 100.78 101.17 101.56 101.95 102.34 102.73 103.12 103.51 103.90 104.29 104.68 105.07 105.46 105.85 106.24 106.63 107.02 107.40 107.79
号转换的变送器
ቤተ መጻሕፍቲ ባይዱ
8000kVA以上变压 器无人值班电站
备注
一、概 况
40
60
°C
20
80
0
100
0
K1
100 0
100
K3
0
K2 100
安装孔
最大插入深度260
图一 BWY（WTYK）系列温度控制器外形及安装尺寸
一、概 况
图二 XMT-288F，XMT-288FC外形图
一、变压器温度控制器 BWY-802G 、803G
冷却系统的投入或退出。 BWY（WTYK）-802AG、803AG温控器采用复合传感器技术， 即仪表温包推动弹性元件的同时，能同步输出Pt100热电阻 信号，此信号可远传到数百米以外的控制室，通过XMT数显 温控仪同步显示并控制变压器油温。也可通过数显仪表， 将Pt100热电阻信号转换成与计算机联网的直流标准信号
BWY(WTYK)-802AG、803AG
Pt100
K1
K2
K3
1 2 3 4 5 6 7 8 9 10
低
总
高
123 4567 8 9 10 11 12 13 14
高
总
低
XMT-288F
AC 220V
图七 BWY（WTYK）-802AG、803AG/288F接线图
一、变压器温度控制器 BWY-802G 、803G
图五 BWY（WTYK）-802G温度控制器接线图
一、变压器温度控制器 BWY-802G 、803G
五、温控器的接线
2、BWY （WTYK）-803G 型温控器接线见图六。
图六 BWY（WTYK）-803G 温度控制器接线图
一、变压器温度控制器 BWY-802G 、803G
五、温控器的接线
3、BWY（WTYK）-802AG、803AG/288F型 BWY（WTYK）-802AG、803AG温度控制器是在BWY（WTYK）-802G、803G基础上增设一套温度遥测装置构成，温度遥测装 置由XMT数显仪和Pt100铂电阻组成。Pt100铂电阻从BWY（WTYK）-802AG、803AG型的接线端子上引出（参见图七），通过 KVV3×1.5控制电缆将温度信号远传到变电站控制机房上的XMT数显仪，从而实现遥测变压器油温的目的。总接线见图七。
一、变压器温度控制器 BWY-802G 、803G
七、注意事项
1、温控器检验时温包必须全部浸入在恒温槽内，表头必须垂直安装。 若在常温空气中，就不能严格按1.5级精度来考核。
2、温控器接线和安装过程中均应小心轻放，请严格按说明书要求进行。 3、打开表盖时，请使用梅花扳手。合盖时四点均匀对称拧紧，以免影
响仪表密封性。 4、安装时，多余毛细管应盘为直径150毫米以上环圆状。每隔300毫米
应对护套毛细管做适当的固定（如用细铜丝扎结等）。 5、数显仪的检验可根据Pt100分度值采用标准电阻箱作为信号输入也可
与温控器连接后在恒温槽内进行。 6、现场安装时，必须注意温包应插入有油的套管内，温包进入有油的
套管内深度至少不应小于150毫米。 7、有油的套管不能混入水，这是因为当套管中如果有水，当环境温度 低于0℃时，这时变压器如果不工作，套管中水结冰膨胀，压迫温包， 致使温控器指示不准。因此，安装温包注意做好密封，以防雨水进入。
同XCT。
8000kVA以上变压 器
5
XMT-288FC数显温控仪
与BWY（WTYK）-802AG、803AG配套，实现油温遥测 遥控外，还能输出和计算机联网的直流标准信号
0～5V、1～5V或4～20mA。
8000kVA以上变压 器
6
BWY（WTYK）-802AG、 803AG（TH）/288F成套
图四 BWY（WTYK）系列温度控制器结构图
一、变压器温度控制器 BWY-802G 、803G
五、温控器的接线
802G型温控器接线使用 KVV4×1.5电缆线， 803型温控器接线使用 KVV6×1.5，将电缆线 从引线接头处穿入，按图五要求接线。
1、BWY（WTYK）-802G 型温控器接线见图五。
XMT-288FC
AC 220V
1、M6六角螺栓旋入变压器安排底板的下方螺孔中； 2、把温控器背面下方的安装槽插入M6螺栓中； 3、旋入温控器背面上方的两颗M6螺栓，再用呆
扳手将全部三颗螺栓拧紧，最后如订购雨篷的按图 示插入雨蓬。（见图九）
图八 BWY（WTYK）-802AG、803AG/288FC接线图
变压器温度控制器
同3、4等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电 阻温度计Ⅲ）转换开关
8000kVA以上变压 器
7
BWY（WTYK）-802AG、 803AG（TH）/288FC成 套变压器温度控制器
同3、5等可同时代替：Ⅰ）WTZK-02温控器Ⅱ）电 阻温度计Ⅲ）转换开关Ⅳ）XCT动圈温度计Ⅴ）信
1.5级
4、控制性能： ①设定范围：
全量程可调
②设定精确度：
±3℃
③开关差：
6℃±2℃
④额定功率： AC 250V/3A
⑤标准设定值：802：K1=55℃； K2=80℃
803：K1=55℃； K2=65℃；
K3=80℃
一、变压器温度控制器 BWY-802G 、803G
三、主要技术指标
5、仪表安装尺寸：详见外形及安装尺寸 图
（0～5）V、(1～5)V或(4～20)mA输出。
一、变压器温度控制器 BWY-802G 、803G
三、主要技术指标
（一）BWY（WTYK）-802G、803G型
1、正常工作条件：
（－40～55）℃
2、测量范围：
（－20～80）℃
（ 0～100）℃
（ 0～120）℃
（ 0～150）℃
3、指示精确度：
（二）BWY（WTYK）-802AG、803AG型 1～5条同上。
6、输出Pt100铂电阻信号（附分度值） （三）XMT-288F数显温控仪，另附说明书。 （四）XMT-288FC数显温控仪，另附说明
书。
一、变压器温度控制器 BWY-802G 、803G
四、温控器开关的设定
1、开关设定： BWY（WTYK）-802G 出厂时的标准设定值为 K1=55℃ ；K2=80℃ 。BWY（WTYK）803G出厂时的标准设定值为 K1=55℃ ；K2=65℃ ；K3=80℃ 。若用户需要更动设定值，则须打开 表盖，按（图四）旋松开关固定螺钉，将红色设定针扳动到所需设定值，然后旋紧固定螺钉，
控制器
同1。适用于湿热带场合。
1000kVA以上变压 器
3
BWY（WTYK）-802AG、 803AG（TH）变压器温
度控制器
同2。采用复合温度传感器技术，能同时输出Pt100 8000kVA以上变压
热电阻信号
器
4
XMT-288F数显温控仪
与BWY（WTYK）-802AG、803AG（TH）配套，实现油 温遥测遥控（参阅图二）。方式嵌装式，安装尺寸
五、温控器的接线
4、BWY（WTYK）802AG、803AG/288FC 型 XMT-288FC 数显仪能将 BWY（WTYK）-802AG， 803AG型温控器输送过来的 Pt100铂电阻信号转 换成0～5V（直流）或 4～20mA（直流）信号， 进入计算机联网。在无人值班的机房直接配套 使用，达到电脑监控温度的目的。总接线图见 图八，其余和 BWY（WTYK）802AG、803AG/288F
一、概 况
?
2、温度控制器根据JB/T9236《工业自动化仪表产品型号编制原则
》的要求产品命名如下：
2 W T Y K 80 3 A G (TH)/288 F C
配计算机 方型 带接点控制 湿热带防护 改进型 复合温度传感器 二只或三只可调温度开关 表示线性刻度 控制器 液体压力式 弹性元件 温度仪表
一、概 况
图三 压力式温度计工作原理图
一、变压器温度控制器 BWY-802G 、803G
二、工作原理
变压器温度控制器（以下简称温控器），主要由弹性元 件、毛细管、温包和微动开关组成。当温包受热时，温包 内感温介质受热膨胀所产生的体积增量，通过毛细管传递 到弹性元件上，使弹性元件产生一个位移，这个位移经机 构放大后指示出被测温度并带动微动开关工作，从而控制
型相同。
一、变压器温度控制器 BWY-802G 、803G
六、温控器的安装
温控器的安排按如下步骤进行
BWY(WTYK)-802AG、803AG
Pt100
K1
K2
K3
1 2 3 4 5 6 7 8 9 10
高
总
低
1 23 4 5 6 7 8 9 10 11 12 13 14
0～5V (4～20mA)
一、概 况
? BWY（WTYK）系列温度控制器的成套性和适用性
序号
