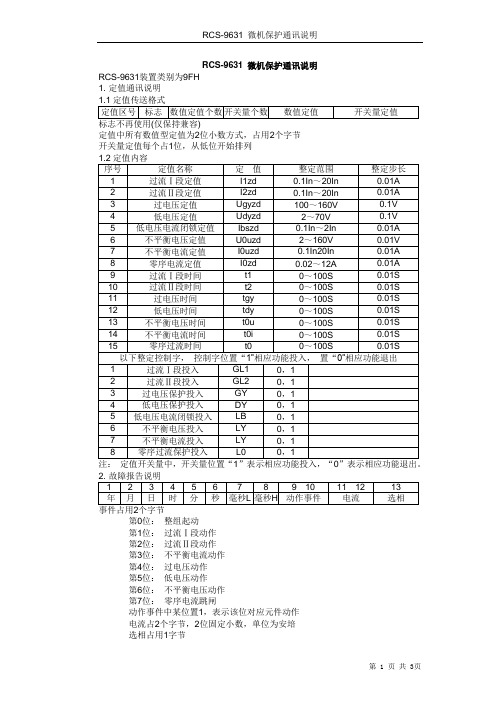

RCS-9631 微机保护通讯说明
RCS-9631 微机保护通讯说明RCS-9631装置类别为9FH
1. 定值通讯说明
定值中所有数值型定值为2位小数方式，占用2个字节
开关量定值每个占1位，从低位开始排列
第0位：整组起动
第1位：过流Ⅰ段动作
第2位：过流Ⅱ段动作
第3位：不平衡电流动作
第4位：过电压动作
第5位：低电压动作
第6位：不平衡电压动作
第7位：零序电流跳闸
动作事件中某位置1，表示该位对应元件动作
电流占2个字节，2位固定小数，单位为安培
选相占用1字节
3.
0. 过电压报警
1. PT断线
2. 频率异常
3. CT断线
4. TWJ异常
5. 控制回路断线
6. 弹簧未储能
7. 零序电流报警
8. 装置报警
9. 装置闭锁
10. 定值出错
11. 出口回路故障
12. 电源故障
13. 备用
14. 接地报警
15. 事故总信号
3. 保护模拟量说明
0. TWJ 1. HWJ
2. 合后位置
3. 投电压保护
4. 检修状态
5. 遥控投入
6~15.备用
16. 断路器位置
17. 开入1 18. 开入2
19. 开入3 20. 开入4
21. 开入5 22. 开入6
23. 开入7 24. 开入8
25. 开入9 26~31.备用
6. 小电流接地数据说明：
最后三项)。
12位为符号位。
串口103规约说明
串口103通信规约说明、模板及规约配置说明文档南京钛能电气有限公司N A N J I N G T A L E N T E L E C T R I C C O.,L T D.文件名称串口103通信规约说明、模板及规约配置说明文档文件说明无版本记录串口103通信规约说明、模板及规约配置说明文档一、串口103通信规约简介1.1串口103通信规约DL/T667-1999（IEC60870-5-103）标准通信规约即串口103通信规约，这里便于说明，简称串口103通信规约。
1.2通信接口1.2.1 接口标准：RS232、RS485、光纤。
1.2.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两帧之间线路空闲间隔至少33位（3个字节）1.2.3 通信速率：可变。
1.2.4 通信方式：主从一对多，Polling 方式。
二、串口103报文格式60870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2.2 可变帧长报文————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.2.3 控制域控制域分“主∧从”和“从∧主”两种情况。
RCS-9000系列C型保护测控装置技术和使用说明书- 线路保护部分(ZL_DYBH0301.0811)
ZL_DYBH0301.0811RCS-9000 系列 C 型保护测控装置----线路保护部分技术和使用说明书南瑞继保电气有限公司版权所有本说明书适用于 RCS-9611C/9613C/9615C 系列 V2.1*和 2.2*版本程序本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。
更多产品信息，请访问互联网：目录第一章RCS-9611C线路保护测控装置 (1)1 概述 (1)2 技术参数 (2)3 软件工作原理 (4)4 硬件原理说明 (9)5 定值内容及整定说明 (17)6 使用说明 (21)7 装置调试大纲 (28)8 附录 (33)第二章RCS-9613C线路光纤纵差保护测控装置 (41)1 概述 (41)2 技术参数 (42)3 软件工作原理 (44)4 硬件原理说明 (49)5 定值内容及整定说明 (56)6 使用说明 (60)7 装置调试大纲 (66)8 附录 (73)第三章RCS-9615C线路距离保护测控装置 (80)1 概述 (80)2 技术参数 (81)3 软件工作原理 (83)4 硬件原理说明 (95)5 定值内容及整定说明 (103)6 使用说明 (107)7 装置调试大纲 (113)8 附录 (119)NARI-RELAYS RCS-9611C 线路保护测控装置第一章 RCS-9611C 线路保护测控装置1概述1.1 应用范围RCS-9611C 用作 110kV 以下电压等级的非直接接地系统或小电阻接地系统中的线路的保护及测控装置，可组屏安装，也可在开关柜就地安装。
1.2 保护配置和功能1.2.1 保护配置1）三段可经复压和方向闭锁的过流保护。
2）三段零序过流保护。
3）过流加速保护和零序加速保护(零序电流可自产也可外加)。
4）过负荷功能(报警或者跳闸)。
5）低周减载功能。
6）三相一次重合闸。
7）小电流接地选线功能（必须采用外加零序电流）。
8）独立的操作回路。
RCS-9641CS Modbus通讯规约 V2.22
RCS-9641CS Modbus通讯规约适用于RCS-9641CS通讯程序V2.22及以上版本目录1. Modbus协议 (1)1.1 协议描述 (1)1.2 简单协议数据单元（PDU） (1)1.3 数据编码及数据模型 (2)1.4 功能码的分类 (2)1.5 Modbus协议在串行链路上的实现 (3)1.6 串口通讯规约选择 (3)2. RCS-9641CS寄存器地址定义 (4)2.1 概述 (4)2.2 开入量 (4)2.3 保护状态 (5)2.4 保护采样及遥测 (6)2.5 保护定值、系统定值、通讯参数、辅助参数、软压板、电度 (7)2.6 遥控执行 (11)2.7 遥控选择、信号复归、电度清零 (11)2.8 装置描述 (11)RCS-9641CS Modbus通讯规约1. Modbus协议1.1 协议描述Modbus是一项应用层报文传输协议，它通过主从式的请求/应答模式提供功能码规定的服务。
Modbus协议定义了一个与基础通讯层无关的简单协议数据单元（PDU），特定总线或网络上的Modbus协议映射能够在应用数据单元（ADU）上引入一些附加域。
Modbus协议用一个字节编码Modbus数据单元的功能码域，以此说明操作类型。
Modbus 通用帧格式如下图1所示。
图1-1通用Modbus帧格式从主机向从机发送的报文数据域包括附加信息，从机使用这些信息执行功能码定义的操作。
数据域包括离散项目和寄存器地址、处理项目的数量以及域中实际数据字节数。
当从机对主机响应时，它使用功能码域来指示正常响应或者出现某种差错即异常响应。
对于正常响应，从机仅对原始功能码响应；对于异常响应，服务器返回一个与原始功能码等同的码，并置该原始功能码的最高有效位为逻辑1。
1.2 简单协议数据单元（PDU）对于串行链路通信来说，Modbus PDU最大长度=256-从机地址（１字节）-CRC（１字节）=253字节。
Modbus协议定义了三种PDU,它们是：Modbus请求PDU，mb_req_pduModbus响应PDU，mb_rsp_pduModbus异常响应PDU，mb_excep_rsp_pdu定义mb_req_pdu为：mb_req_pdu={function_code，resquest_data}，其中function_code-[１字节] Modbus功能码。
RCS9698AB总控说明书
RCS9698A（RCS9898B）系根据变电站综合自动化系统的需要，为适应变电站综合自动化系统 的复杂性和多样性而研制开发的、高可靠性、经济、实用的通信控制器。
RCS9698A（RCS9898B）装置在硬件上，采用开放式结构，利用嵌入式工业 PC 与高档工业控 制单片机构成一多 CPU 系统，提供多达 15 个串行通信接口以及以太网通信接口，并可内置 GPS， 实现系统自动对时和统一时钟。在软件上，采用面向对象的方法，通过对变电站自动化通信任务 的分析和研究，建立多个独立的通信模块，在此基础上，构成良好的软件框架结构，通过与硬件 的良好配合，实时、可靠、稳定、高效地完成变电站自动化系统通信任务，同时配置了功能强大 的使用维护工具，提供了便捷的维护和调试手段。
1. 底层收发模块 ：该模块实现了串口物理收发及收发的缓冲管理。该模块的特色在于通过 收发缓冲区接口实现了对串口的物理控制以及串口状态的检查
2. 总线报文管理模块：该模块实现了 486 与 296 两个 CPU 之间数据的传送。从该接口接收 到的数据是经过校验的，从而是可靠的。该模块实现了基于数据通道的数据传送。事先 已经为每个应用分配了一个特定的数据通道，因此通过一个特定的数据通道就可以将数 据传送到特定的应用。数据通道是按功能来划分的。另外，该模块还实现了总线报文的 缓冲管理。
4.1 硬件模块
RCS9698A（RCS9898B）的硬件结构如图 1 所示。
8M RAM
8M DISK
10BASE-T 以太网接口
486 100MHz
液晶 显示
薄膜 键盘
296Leabharlann 串口1 串口2...
切换控制
MODEM/ RS232
...
MODEM/ RS232
RCS-943系列(V)_说明书_国内中文_国内标准版_R1
目录1．概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3性能特征 (1)2．技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)3．软件工作原理 (7)3.1装置总启动元件 (7)3.2保护启动元件 (7)3.3电流差动继电器 (7)3.4距离继电器 (12)3.5零序过流保护 (17)3.6不对称相继速动保护 (18)3.7双回线相继速动保护 (18)3.8跳闸逻辑 (19)3.9重合闸 (20)3.10正常运行程序 (21)3.11远跳、远传 (22)4．硬件原理说明 (24)4.1装置整体结构 (24)4.2装置面板布置 (25)4.3装置接线端子 (25)4.4输出接点 (26)4.5结构与安装 (27)4.6各插件原理说明 (28)5．定值内容及整定说明 (40)5.1装置参数及整定说明 (40)5.2保护定值及整定说明 (41)5.3压板定值 (44)5.4通信参数定值及整定说明 (45)5.5调试参数定值及整定说明 (46)6 使用说明 (48)6.1指示灯说明 (48)6.2液晶显示说明 (48)6.3命令菜单使用说明 (49)6.4装置运行说明 (50)7 调试大纲 (52)7.1试验注意事项 (52)7.2交流回路校验 (52)7.3输入接点检查 (52)7.4整组试验 (52)7.5输出接点检查 (54)7.6打印动作报告 (54)7.7通道调试说明 (54)7.8光纤及光纤连接注意事项 (56)附录：汉字定值整定说明 (58)4RCS-943型高压输电线路成套保护装置11．概述1.1 应用范围本装置为由微机实现的数字式输电线路成套快速保护装置，可用作110kV 输电线路的主保护及后备保护。
1.2 保护配置RCS-943包括以分相电流差动和零序电流差动为主体的快速主保护，由三段相间和接地距离保护、四段零序方向过流保护构成的全套后备保护；装置配有三相一次重合闸功能、过负荷告警功能；装置还带有跳合闸操作回路以及交流电压切换回路。
串口103规约说明
串口103通信规约说明、模板及规约配置说明文档南京钛能电气有限公司N A N J I N G T A L E N T E L E C T R I C C O.,L T D.文件名称串口103通信规约说明、模板及规约配置说明文档文件说明无版本记录串口103通信规约说明、模板及规约配置说明文档一、串口103通信规约简介1.1串口103通信规约DL/T667-1999（IEC60870-5-103）标准通信规约即串口103通信规约，这里便于说明，简称串口103通信规约。
1.2通信接口1.2.1 接口标准：RS232、RS485、光纤。
1.2.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两帧之间线路空闲间隔至少33位（3个字节）1.2.3 通信速率：可变。
1.2.4 通信方式：主从一对多，Polling 方式。
二、串口103报文格式60870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2.2 可变帧长报文————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.2.3 控制域控制域分“主∧从”和“从∧主”两种情况。
RCS中文说明书
F0/23B(C)、H3/36B、C7030电气系列F0/23B(C)、H3/36B、C7030Electrical series使用说明书成都久和传动机械有限责任公司地址:成都市双流县彭镇燃灯社区5组电话(Phone):（028）67028807传真(FAX):（028）85847360邮编(ZIP code):610203一．使用环境1．周围空气温度周围空气温度不超过+40℃,周围空气温度的下限为-25℃。
且在24h周期内平均温度不超过+30℃。
2．海拔高度安装地点的海拔不超过2000m。
3．大气条件空气清洁，而其相对湿度在最高温度为+40℃，不超过50%，在较低温度时，亦允许有较大的相对湿度，如最湿月平均温度为+20℃，月平均最大相对湿度不超过90%，并注意因温度变化产生在产品表面的凝露。
4．供电电网质量供电电网容量应保证满足塔机功耗，进线电压波动范围须保证不超过额定电压值的±10%。
起升电控柜(L柜)适用于交流50Hz/380V、60Hz/440V三相电源。
5．安装条件垂直安装倾斜度不超过5°；安装牢固，在主机工作过程中不会发生相对于主机的平移和垂直跳动；安装部位最高震动条件为：5～13Hz时,位移为1.5mm；13～15Hz时，震动加速度为1.0g。
二．阅读电气原理图的方法1. 符号表示各个部分字母表示见下列表格:a)操作,检测,指示b) Ⅰ部分c)Ⅱ或Ⅲ部分d）方向或速度2 . 工作顺序、工作原理及符号不同的工作阶段用下面两种不同的形式表示：在开关转换顺序中A）在工作顺序示意图中，采用下面符号：接触器或继电器进入“工作状态”：PV接触器或继电器进入“停止状态”：PVPV表示两种工作状态。
B）在开关转换顺序中，采用下面符号：接触器或继电器进入“工作状态”并通过同一机械或电气连锁保持：●接触器或继电器进入“停止状态”：○3. 动作特性和各机构功能F0/23B(C)、H3/36B、C7030等塔式起重机电气控制柜可工作在交流50Hz/380V、60Hz/440V的额定电压条件下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RCS-941A微机保护通信说明
1.概述
1.1 本装置可提供IEC60870-5-103规约和LFP规约，通信速率可整定；
1.2 与通信有关的定值（在装置参数菜单中）：
（1）通信地址：指后台通信管理机与本装置通信的地址；
（2）串口1波特率、串口2波特率：设定通信速率；
（3）规约类型：当采用IEC60870-5-103规约置为“0”，采用LFP规约置为“1”；（4）可远方修改定值：允许后台修改装置的定值时置为“1”，否则置为“0”；（5） 103规约有INF：固定整定为“1”。
1.3 装置参数和IP地址不可远方修改，LFP规约仅上送保护定值；
1.4 定值个数和定义请参见说明书。
1.5 本通信规约仅适用于RCS-941AV1.24版本程序
2．LFP规约通信说明
通信层设置：1位起始位，8位数据位，无校验位，1位停止位；
2.1 保护定值通讯说明
其中：
R定值个数、R开关量个数分别指保护数值定值和开关量的个数，各占1个字节；
R定值指保护定值，每个定值占2个字节，个数由R定值个数决定；
R控制字指保护定值中的控制字；
R定值、R开关量的具体内容见装置说明书（装置参数不上送）。
2.2 故障事件报告说明（共9个字节、时间均为二进制码）
故障动作信息共4位，定义如下，“1”表示动作,“0”表示未动作。
2.3 自检报告说明（共12个字节）
2.4 故障报告说明（共38个字节，时间格式为二进制码）
1个字节为1，否则为0。
2.5 保护模拟量说明
其中每个模拟量数值占两个字节，16位无符号数，两位固定小数。
UA为A相电压、UB为B相电压、UC为C相电压、UL为线路电压；
IA为A相电流、IB为B相电流、IC为C相电流、I0为零序电流；
FREQ为系统频率；
∠UA-UB、∠UB-UC、∠UC-UA为三相电压之间的夹角；
∠UL-UA为线路电压与A相电压之间的夹角；
∠UA-IA、∠UB-IB、∠UC-IC为三相电压超前对应相电流的夹角。
2.6 保护开关量说明 (保护压板及外部开入，共5个字节)
开关量个数表示后面的24位开关量中实际所占用的位数
3.IEC-60870-5-103规约通信说明
3.1 保护信号表(非通用分类服务格式)
跳闸元件采用asdu2上传，开关量和自检报告采用asdu1上送
3.2 通用分类数据表
3.3扰动数据的模拟量通道。
