调压阀是控制流体的压力的设备，通常应用于有阀门的水、空气管道系统中。
能够自动调整流体流经管路的压力，达到设定的压力值，从而确保系统中恒压流量的稳定性。
调压阀的原理是根据管路中流体的压强来控制阀门的开启程度，从而调节管路中流体的流量。
它通常由一个灵活的喷嘴、一个线路控制孔和一个调节阀门组成。
调节阀门在管路中取一小部分流量，通过压力传感器发送压强信号，经由控制器控制调节阀门的位置，达到调节管路中流量的目的。
当目标压力低于设定值时，控制器会指令调节阀门全开，从而增加流量以达到设定的压力；当目标压力高于设定值时，控制器会指令调节阀门关闭，从而减少流量以恢复设定的压力。
调压阀具有反馈控制调节，可以精确极限地调节管路中的压力恒定，调节比例可以达到100％，可以满足不同情况下管路中流体压力的控制需求。
此外，调压阀具有简单结构、方便安装和使用，易于维护，成本低等优点，为管路系统的恒压工作提供保障。
常见调压阀及其原理
常见调压阀及其原理电动调节阀电动调节阀组成部分包括：电动执行器、执行器与阀门间连接件、阀门部件。
阀芯为阀门部件的核心，其原理为将阀杆和电动执行器相连，控制系统控制电动执行器的传输信号而实现。
当前阀位和执行器的阀门定位器比较可知，若在死区外，通过执行命令实现节流口开度改变，最终调节介质流量。
电动驱动装置和其他相比，具有广泛动力源、操作方便和迅速等优卢电动调节阀的执行过程包括：当管道流体参数（如流量、压力）出现变化，这些参数经过PID计算，将模拟电流信号（4一20mA）传递给RTU上位机，然后在通过偏差信号（4一20mA）传给电动执行器，压力和流量开度的控制可以通过调节阀阀杆内信号实现上下移动。
自力式调压阀自力式调压阀（FL系列）可分两部分。
第一部分为调压器，主要由阀芯、固定阀座、皮膜（和弹簧连接）等组成，在平衡状态下，下游压力P2（通过导压管进人到低压阀腔）与皮膜连接的弹簧压力PM同负载压力Pv（上游压力PI 通过指挥器的调节后进人到高压阀腔）相平衡《第二部分为控制指挥器，在使用自力式调压阀时要对调压器进行出口压力设定，就是通过调整螺丝G，使指挥器弹簧MS的压缩程度发生改变，从而设定出口压力。
其控制过程可概况为当外界给出一个干扰信号（用气量和进口压力的改变),则被调参数（出口压力）发生变化，传给测量元件，测量元件发出一个信号和给定值进行比较，得到偏差信号，并被送给传动装置，传动装置根据偏差信号发出位移信号送至调节机构，使阀门动作起来，调节对象输出一个调节作用信号克服干扰作用的影响。
某输气作业区使用问题分析某输气站在建站时，在对川中的供气管路上使用的DN80电动调节阀是由FISHER调节阀和BIFFI调节型电动执行器组合而成。
在实际使用中，当采用自动调节功能时，执行器反复动作发生震荡，系统无法正常工作。
主要有以下原因：根据FISHER调节阀的最佳流量控制曲线，阀的开度应在40％至90％范围内调节，如果总让调节阀在小开度范围内工作，气蚀、冲蚀会损坏阀芯，缩短调节阀寿命。
简述主调压阀的工作原理
简述主调压阀的工作原理
主调压阀又称为调节阀，是一种用于控制流体压力的阀门。
它能够调节流体通道中的压力，使其保持在设定的值上。
主调压阀的工作原理如下：
1. 系统压力感知：主调压阀通过压力传感器或其他检测装置感知系统中的压力。
传感器将检测到的压力信号传递给控制系统。
2. 比较和调整：控制系统将检测到的压力信号与设定的压力进行比较，即将输入信号与设定值进行比较，得出偏差。
3. 控制信号输出：根据偏差，控制系统计算出相应的控制信号。
这个信号可以是电信号、气压信号等，用以控制主调压阀的操作。
4. 阀门运动：根据控制信号，主调压阀的驱动装置将开始运动，改变阀门的开度。
当压力偏差较大时，阀门开度较大；当压力偏差较小时，阀门开度较小。
5. 压力调整：通过改变阀门的开度，调节阀前后的压力差，即控制阀下方的压力，从而调整整个系统中的压力。
6. 反馈控制：主调压阀会不断地获取反馈信号，以检查控制效果。
如果压力偏差仍然存在，控制系统将继续计算控制信号，以进一步调整阀门开度。
通过以上步骤，主调压阀能够保持系统中的压力在设定值上，实现精确的压力控制。
这种控制方式被广泛应用于各种工业和民用领域中，如供水系统、燃气系统、制冷设备等。

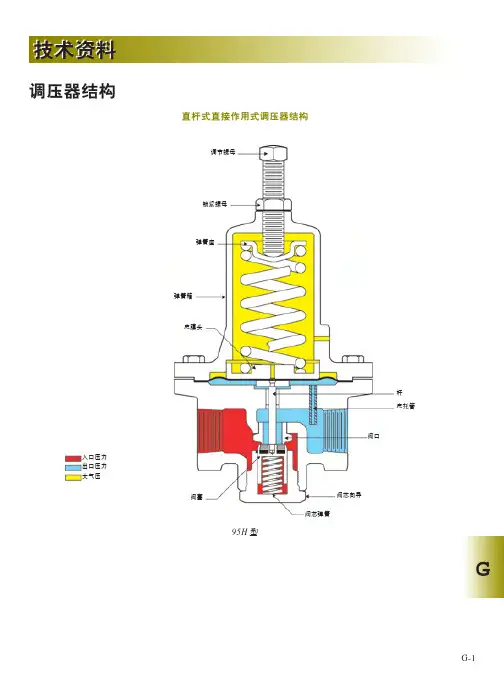

调压器技术资料
G
终端连接形式 一般来说，对于确定的调压器尺寸，以下的终端连 接形式宜于采用： ● NPT 螺钉连接或管座焊接：2 英寸（DN50）以及
更小尺寸。 ● 平焊接：1- 英寸（DN25）及更大尺寸。 ● 法兰焊接：1- 英寸（DN25）及更大尺寸。 注意：并非所有的终端连接形式对于任何调压器均 适用。
控制线路 对于压力记录来说，控制线路由下游的减压调压器 和上游的背压调压器连接而成。典型的大型自力式 调压器具有外置式控制线路，而小型的自力式调压 器具有内置式压力记录装置来取代控制线路。大多 数指挥器作用式调压器都具有外置式控制线路，但 在使用具体的调压器时，必须予以确定。
所需材料 调压器的结构材料通常取决于其实际的应用情况。 标准材料包括： ●铝 ● 锻铁或球墨铸铁 ●钢 ● 铜或黄铜 ● 不锈钢
处理过程中所需要的特殊材料可能影响到可使用的 调压器类型。如：供氧设备需要特殊的材料，并要 求调压器内没有油或润滑油。
需使用关闭控制型调压器的实际情况包括以下几中： ● 燃烧器控制。在燃烧起中，燃料 / 空气的比值是影
G
G-5
技术资料
调压器介绍
调压器 调压器用于维持所需要的减小后的出口压力，同时 提供为确保下游流量所需的流体流动。调压器所要 维持的压力就是它的出口压力设定值。
真空泵
被限制的 真空空间
真空断路器色标
入口压力 控制压力（真空） 大气压
大气压或实际压力
被控制的 真空空间
入口压力 出口压力 负载压力 大气压
调压器的类型 这一节中介绍了不同型号的调压器、所有的调压器 都可以被划分成以下两种类型：
1. 直接作用式（也称作自控型） 2. 指挥器控制式
自力式调压器 自力式调压器广泛应用于出口压力小于1 psig（0.069 bar）的情况，可作为更高出口压力的第一步粗略的 减压。尽管更精细的控制可根据具体的应用需求达 到，但它通常可产生的压力变化为 10％～20％。
调压器介绍
P2 出 口 压 力
0
Qmin
Qmax
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
80
85
90
95 100 105
Portata Q (Stm c/h) in % 流量 “Q” (Nm3/h)
调压器原理介绍--直接作用式原理
加载元素
测量元素 控制元素 (传感元素)
P1 = 3.5Mpa Q: 100Nm3/h
PS/80
PSO/80 REO/80
100
1.5~40
钢
注:除PSO/79和PSO/80外,所有PS系列指挥器都带有过滤器
FL调压器的主要特点
• • • • • • • • • • • 轴流式结构,流通能力大 调压精度高 在线维护方便 阀口关闭紧密 使用寿命长 工作平稳、噪音小 精确的行程指示 反应灵敏,响应速度快 结构紧凑,零件少 可以阀位远传 适用压力范围大,应用领域广泛
金属钩片 超高、低压 切断的转换
传感器弹簧 各种弹簧，长度与外径均相等。 弹簧钢丝直径：2--6.5mm(覆盖整个设定范围)
OS2的结构-- 传感器 安装位置
BM1 BM2 BMS1 BMS2 BMS1
BM1+BMS1
BM2+BMS1+BMS2
BMS1
BM1 BM1 BMS1
BM2 BMS2
BMS1与BMS2的连接
阀芯组件
OS2的结构
复位针
机械盒 (BM1)
滑块
顶杆
传感器位置 (BMS1)
复位扳手
阀杆—直径3.5mm 膜盖

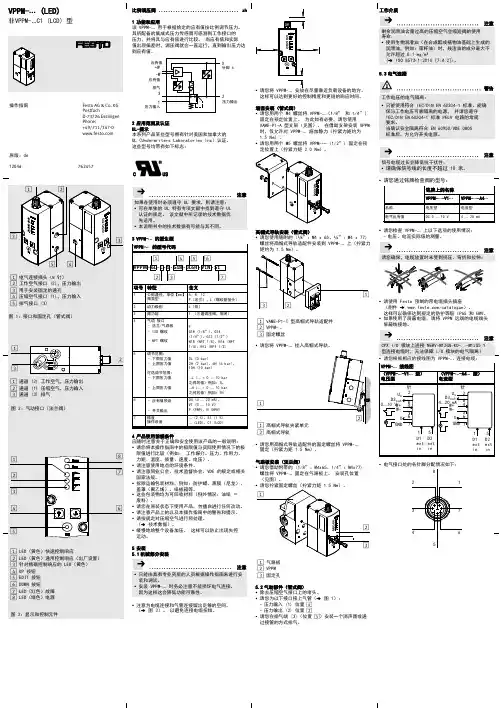

VPPM-6L-L-1-G18-0L6H-V1N-S1 气动控制阀说明书
比例调压阀zh.................................1功能和应用该VPPM-...用于根据给定的应有值按比例调节压力。
其所配备的集成式压力传感器可感测到工作接口的压力，并将其与应有值进行比较。
当应有值和实际值出现偏差时，调压阀就会一直运行，直到输出压力达到应有值。
+W-W312X压力输入应有值压力输出排气针脚62应用范围及认证UL-提示本系列产品某些型号拥有针对美国和加拿大的UL（Underwriters Laboratories Inc）认证。
这些型号均带有如下标志：注意..................................如果在使用时必须遵守UL要求，则请注意：S可在单独的UL特有专项文献中找到遵守UL认证的规定。
该文献中所记录的技术数据优先适用。
S本说明书中的技术数据有可能与其不同。
3VPPM-...的派生型4产品使用前提条件应随时注意关于正确和安全使用该产品的一般说明：S请您将本操作指南中的极限值与实际使用情况下的极限值进行比较（例如：工作媒介、压力、作用力、力矩、温度、质量、速度、电压）。
S请注意使用地点的环境条件。
S请注意同业公会、技术监督协会、VDE的规定或相关国家法规。
S拆除运输包装材料，例如：防护蜡、薄膜（尼龙）、盖罩（聚乙烯）、纸板箱等。
S这些包装物均为可回收材料（例外情况：油纸＝废料）。
S请您在原装状态下使用产品，勿擅自进行任何改动。
S请注意产品上的以及本操作指南中的警告和提示。
S请按规定对压缩空气进行预处理。
（→技术数据）。
S缓慢地给整个设备加压。
这样可以防止出现失控运动。
5安装5.1机械部分安装注意..................................S只能由具有专业资质的人员根据操作指南来进行安装和调试。
S安装VPPM-...时务必注意不能损坏电气连接。
因为这样这会降低功能可靠性。
S注意为电缆连接和气管连接留出足够的空间。
REGO 1588MN调压器说明
REGO1588MN调压器说明美国ECII厂的REGO力高品牌生产线于1923年建立，主要生产液化气、无水氨及工业气体设备，包括：调压器、安全阀、拉断阀、阀门等，获得世界各大石油集团选用。
其产品出厂前获得ISO9001国际质量体系认证，拥有稳固的客户群，及专业的售后服务队伍。
美国REGO燃气调压器/美国力高调压器其具体如下：高压阀：REGO1584MN/1588MN/1584ML/1584MH/1586MN/1586ML/1586MH /1588MN调压器红色高压煤气阀REGO1584VN/1588VN/1584VL/1584VH/1586VN/1586VL/1586VH/15 88VN减压阀液化气高压阀1588ML1588MH LV4403SR4/LV4403TR4调压器/减压阀597FA/597FB/597FC/597FD高压减压阀高压煤气阀1588MN调压器参数：最大进口压力：16KG出口压力范围：0.2-2.1KG最大流量：230KG/H LPG进出口径：1”-1”，详情咨询代理，壹伍壹壹伍壹伍壹玖叁肆适用介质：液化气、天然气、人工煤气、空气、氮气等1588MN调压器功能：◆特大T型把手用于准确调校下游压力；◆织质皮膜，采用往复式设计及压模技术，精确耐用，也可用于液相；◆整合O型密封圈减少在高流量时振颤和发出翁声；◆广州赫蒂能源设备有限公司是美国REGO产品总代理商；◆回馈弹簧加速对下游压力反应；◆预留下游压力表检测孔，方便检测；◆外置式喷嘴易于更换和清理；◆内置式平衡枢轴式设计，有效地确保完全关闭；◆按照美国UL要求设计。
1588MN调压器安装方式安装前需对管道进行吹扫，将管道内灰尘杂质吹扫干净，以免杂质进入阀腔内部，导致调压器不能正常工作。
安装时，气流方向与阀座上面标示的箭头方向一致。
此阀需接取压导管，导管取压位置应为出口端的直管段（必须直管段，压力稳定，详情请向广州赫蒂能源设备有限公司索取），取压距离为距出口端80-100CM为宜。
亚德客气缸调气阀的使用方法
亚德客气缸调气阀的使用方法
亚德客气缸调气阀是一种用于调节气缸气体流量和压力的装置，以下是一般的使用方法：
1. 准备工作：确保调气阀与气缸系统适配，并检查连接管路和电源线是否正确连接。
2. 调节气流：通过旋转调气阀上的调节旋钮或按钮，可以增加或减少气缸的气流。
根据需要逐步调整气流大小，以实现所需的运动速度或力量。
3. 调节气压：一些调气阀可能具有气压调节功能。
根据设备要求，使用相应的调节装置来调整气缸的工作气压。
4. 测试和调试：在使用调气阀之前，进行测试和调试以确保气缸的正常运行。
观察气缸的运动和工作效果，并根据需要进行微调。
需要注意的是，具体的使用方法可能因调气阀的型号和功能而有所不同。
在使用之前，建议仔细阅读相关的产品说明书和操作手册，以确保正确和安全地操作调气阀。
如果你需要更详细的信息或有其他问题，请提供更多的背景和具体需求，我将尽力提供更准确的帮助。
同时，请始终遵循相关的安全规定和操作指南，以确保你的操作安全可靠。
