大电机安装方案-修改
渗滤液处理设备安装方案
渗滤液处理设备安装方案本项目设备安装是本项目的关键环节，安装质量的好坏将直接影响以后设备能否投入正常生产运行时的使用性能和安全性能。
要组织施工安装人员严格技术文件要求进行拼装，保证安装精度。
安装现场施工安装部位分布散，各工艺设备配套构件制量很大，结构复杂，技术质量要求高等特点，应使参加施工安装人员了解安装的特点、技术质量要求、施工安装工艺，明确质量要求，加强质量自检、互检、复检，并认真做好记录。
1、水泵和电机安装方案1.1、水泵的安装方案（1）水泵和电机应安装在稳定的砼基础上，基础的尺寸应足够大以承受水泵和电机本身的负重以及运转时所生产的振动；基础得用C15以上的砼浇筑，浇筑时要振动捣实，混凝土浇筑完毕后，应防止日晒，还需浇水养护，待达到一定的强度后可拆除摸板。
（2）泵组底座应支承在经机械加工的矩形金属垫块或垫片上；或经机械加工过的稍带斜度的金属锲导体上。
这些支承块应尽量靠近螺栓。
（3）地脚螺栓的不垂直度≯1/100。
（4）地脚螺栓底端不应碰预留孔底。
（5）应将地脚螺栓上的油脂和污垢清除干净。
（6）螺母、垫圈、设备底座接触面应平整，不得有毛刺、杂悄。
（7）整个机组底板下面和预留螺孔应用C20细石砼灌浆。
（8）地脚螺栓的紧固应在砼达到规定强度的75%进行，拧紧螺母后，螺栓必须露出螺母1.5~5个螺距。
（9）预埋地脚螺栓孔的中心位置偏差应控制在+/-10毫米以内；深度偏差应控制在+20毫米以下；孔壁的垂直度偏差应控制在10毫米以内。
（10）每个地脚螺栓近旁应有一组垫铁，相邻两垫铁组间的距离一般应为500~1000毫米。
（11）每一垫铁组一般不超过3块，并少用薄垫铁，放置平垫铁时，最厚的放在下面，最薄的放中间，并相互焊接。
（12）设备找平后，每一垫铁组均就被压紧，垫铁应露出设备底座底面外缘，平垫铁应露出10~30毫米。
斜面垫铁应露出10~50毫米。
垫铁组伸入设备底座底面的长度应超过设备地脚螺栓孔。
（13）水泵底座允许误差，横向（轴向）和纵向（水泵进出口方向）均不得超过0.1/1000毫米。
雷赛智能 智能一体式步进电机 IDM42-RS06 （RS485） 用户手册说明书
智能一体式步进电机IDM42-RS06（RS485）用户手册（版本：V1.0）Array◆非常感谢您本次购买雷赛产品◆使用前请详细阅读此说明书，正确使用该产品◆请妥善保管此说明书1前言首先感谢您购买使用雷赛公司支持RS485网络的总线型智能一体式步进电机产品。
智能一体式电机系列是雷赛在高性能数字驱动器基础上增加了总线通讯和单轴控制功能的产品。
总线通讯采用RS485网络接口，基于Modbus RTU总线协议，实现步进系统的实时控制与数据传输。
该产品还内部集成控制器，支持16段位置表功能（PR），在对驱动器编程后，通过IO、触摸屏或者RS485通信触发后即可运转，具有使用简单、稳定可靠、功能丰富等特点。
本手册仅介绍智能一体式步进步进电机的规格与应用。
若对使用有所疑惑，请咨询我公司的技术人员以获得帮助。
感谢您选用深圳市雷赛智能控制股份有限公司的智能一体系列步进电机驱动产品，本手册提供了使用该产品的所需知识及注意事项。
操作不当可能引起意外事故，在使用本产品之前，请务必仔细阅读本说明书由于产品的改进，手册内容可能变更，恕不另行通知。
用户对产品的任何改动我厂将不承担任何责任，产品的保修单将因此作废。
阅读本手册时，请特别注意以下提示：警告●只有技术人员才能安装，调试或维护本产品●确保线路连接正确，方可通电测试●错误的电压或电源极性可能会损坏驱动器或造成其他事故目录前言 (1)目录 (2)第一章概述 (3)1.1产品简介 (3)1.2到货检查 (6)1.3产品型号 (7)第二章安装 (8)2.1储存和安装环境 (8)2.2驱动器的安装 (8)第三章接口规格 (10)3.1典型配线图 (10)3.2端子及拨码说明 (10)3.2.1电源及控制信号端子 (11)3.2.2RS485总线接口端子 (11)3.2.3拨码开关 (11)第四章Modbus RTU (13)4.1通讯规格 (13)4.2功能码 (14)4.2.1读取N个数据0x03 (14)4.2.2写入单个数据0x06 (14)4.2.3写入多个数据0x10（略） (15)4.3Modbus RTU参数地址 (15)4.3.1驱动器基本参数 (15)4.3.2状态监控参数 (17)4.3.3辅助功能参数 (17)4.3.4输入输出功能配置 (17)4.4错误处理 (18)4.4.1通讯错误码 (18)4.4.2报警信息参数 (19)4.4.3LED显示及故障处理 (19)第五章PR功能介绍 (20)5.1PR主要功能 (20)5.2回零/回原点 (21)5.3限位、JOG和急停功能 (24)5.4触发方式 (26)5.5触发路径 (27)5.6多段PR路径IO触发举例（暂不支持） (30)第六章上位机软件介绍 (31)6.1软件基本操作 (31)6.2PR功能软件操作 (33)6.3485通讯测试案例 (35)附录1线缆配件选型 (39)附录2通讯线接线制作 (40)附录3保修及售后服务 (42)附录4485&PR参数总表 (43)第一章概述1.1产品简介IDM42-RS系列是雷赛自主研制的全数字智能一体式步进电机产品。

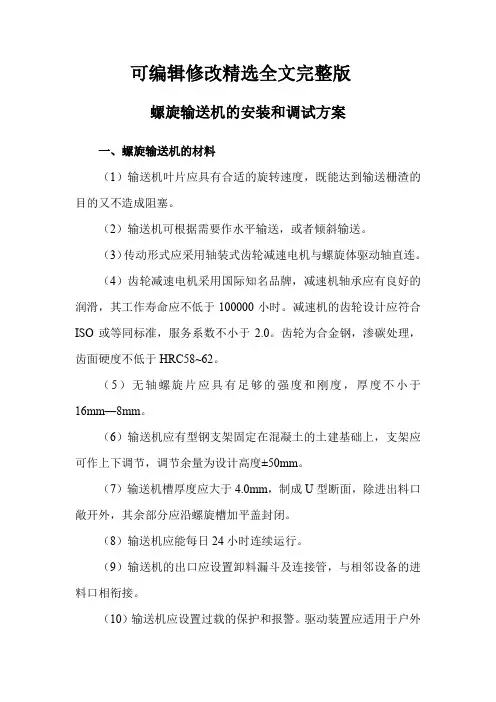

螺旋输送机的安装和调试方案精选全文完整版
