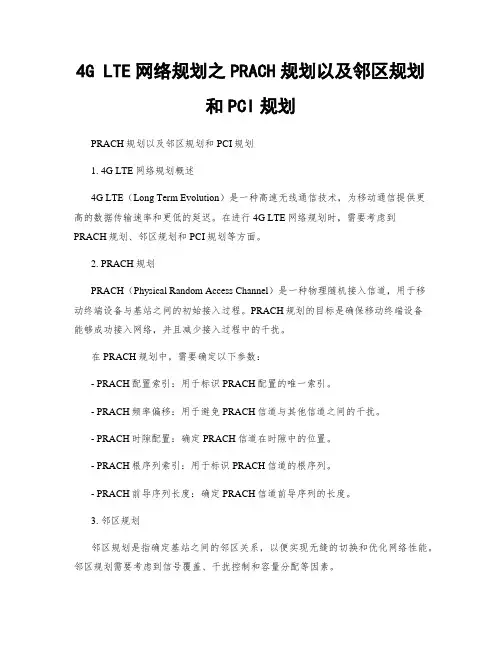

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划1. 4G LTE网络规划概述4G LTE(Long Term Evolution)是一种高速无线通信技术,为移动通信提供更高的数据传输速率和更低的延迟。

在进行4G LTE网络规划时,需要考虑到PRACH规划、邻区规划和PCI规划等方面。

2. PRACH规划PRACH(Physical Random Access Channel)是一种物理随机接入信道,用于移动终端设备与基站之间的初始接入过程。

PRACH规划的目标是确保移动终端设备能够成功接入网络,并且减少接入过程中的干扰。

在PRACH规划中,需要确定以下参数:- PRACH配置索引:用于标识PRACH配置的唯一索引。

- PRACH频率偏移:用于避免PRACH信道与其他信道之间的干扰。

- PRACH时隙配置:确定PRACH信道在时隙中的位置。

- PRACH根序列索引:用于标识PRACH信道的根序列。

- PRACH前导序列长度:确定PRACH信道前导序列的长度。

3. 邻区规划邻区规划是指确定基站之间的邻区关系,以便实现无缝的切换和优化网络性能。

邻区规划需要考虑到信号覆盖、干扰控制和容量分配等因素。

在邻区规划中,需要确定以下参数:- 邻区关系表:用于描述基站之间的邻区关系。

- 邻区更新周期:确定邻区关系的更新频率。

- 邻区关系维护:包括邻区关系的添加、删除和修改等操作。

邻区规划的目标是实现无缝的切换,提高网络的覆盖范围和容量,减少干扰,提高用户体验。

4. PCI规划PCI(Physical Cell Identity)是用于区分不同小区的物理小区标识。

PCI规划的目标是避免小区之间的PCI冲突,减少干扰,并提高网络性能。

在PCI规划中,需要确定以下参数:- PCI分配范围:确定PCI的取值范围。

- PCI规划算法:确定PCI的分配算法,以避免冲突。

- PCI优化策略:包括PCI的优化、调整和重分配等策略。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

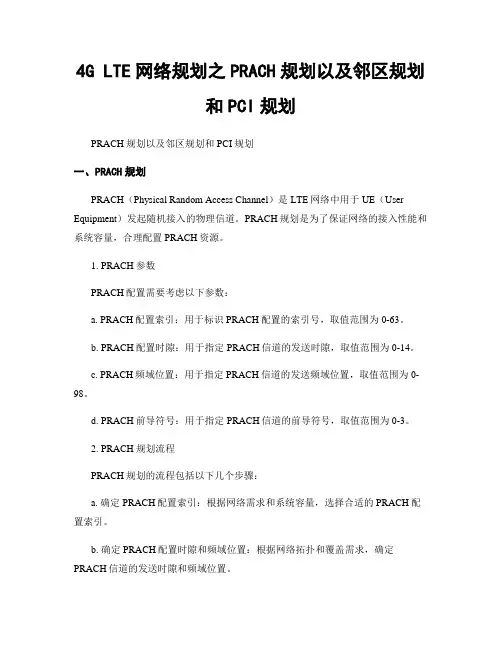

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH(Physical Random Access Channel)是LTE网络中用于UE(User Equipment)发起随机接入的物理信道。

PRACH规划是为了保证网络的接入性能和系统容量,合理配置PRACH资源。

1. PRACH参数PRACH配置需要考虑以下参数:a. PRACH配置索引:用于标识PRACH配置的索引号,取值范围为0-63。

b. PRACH配置时隙:用于指定PRACH信道的发送时隙,取值范围为0-14。

c. PRACH频域位置:用于指定PRACH信道的发送频域位置,取值范围为0-98。

d. PRACH前导符号:用于指定PRACH信道的前导符号,取值范围为0-3。

2. PRACH规划流程PRACH规划的流程包括以下几个步骤:a. 确定PRACH配置索引:根据网络需求和系统容量,选择合适的PRACH配置索引。

b. 确定PRACH配置时隙和频域位置:根据网络拓扑和覆盖需求,确定PRACH信道的发送时隙和频域位置。

c. 确定PRACH前导符号:根据网络拓扑和信道质量要求,选择合适的PRACH前导符号。

d. 验证PRACH规划:通过仿真或实际测试,验证PRACH规划的性能和容量。

二、邻区规划LTE网络中,邻区规划是为了优化网络覆盖和容量,提高用户体验和系统性能。

邻区规划主要包括频点规划、PCI规划和PRACH邻区规划。

1. 频点规划频点规划是为了避免频点重叠和频率干扰,合理配置LTE网络的频点资源。

频点规划需要考虑以下因素:a. 频段划分:根据不同地区和运营商的频谱资源,确定LTE网络的频段划分。

b. 频点间隔:根据频率规划原则,确定不同频段之间的频点间隔。

c. 频点配置:根据网络需求和系统容量,合理配置LTE网络的频点资源。

2. PCI规划PCI(Physical Cell Identity)是LTE网络中用于区分不同小区的物理标识。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

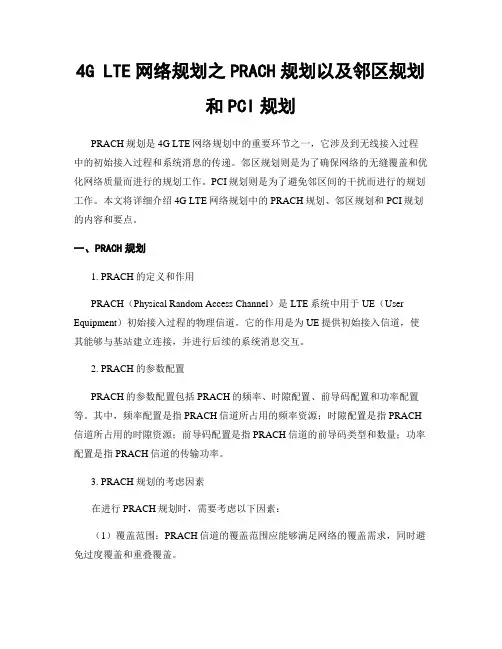

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划是4G LTE网络规划中的重要环节之一,它涉及到无线接入过程中的初始接入过程和系统消息的传递。

邻区规划则是为了确保网络的无缝覆盖和优化网络质量而进行的规划工作。

PCI规划则是为了避免邻区间的干扰而进行的规划工作。

本文将详细介绍4G LTE网络规划中的PRACH规划、邻区规划和PCI规划的内容和要点。

一、PRACH规划1. PRACH的定义和作用PRACH(Physical Random Access Channel)是LTE系统中用于UE(User Equipment)初始接入过程的物理信道。

它的作用是为UE提供初始接入信道,使其能够与基站建立连接,并进行后续的系统消息交互。

2. PRACH的参数配置PRACH的参数配置包括PRACH的频率、时隙配置、前导码配置和功率配置等。

其中,频率配置是指PRACH信道所占用的频率资源;时隙配置是指PRACH 信道所占用的时隙资源;前导码配置是指PRACH信道的前导码类型和数量;功率配置是指PRACH信道的传输功率。

3. PRACH规划的考虑因素在进行PRACH规划时,需要考虑以下因素:(1)覆盖范围:PRACH信道的覆盖范围应能够满足网络的覆盖需求,同时避免过度覆盖和重叠覆盖。

(2)容量需求:PRACH信道的容量需求与网络中的用户数量和数据流量密切相关。

需要根据实际情况进行容量规划,确保网络能够满足用户的需求。

(3)干扰控制:PRACH信道的配置应考虑与邻区间的干扰情况,避免干扰对网络性能的影响。

4. PRACH规划的步骤PRACH规划的步骤如下:(1)确定PRACH信道的频率资源和时隙资源。

(2)配置PRACH信道的前导码类型和数量。

(3)确定PRACH信道的传输功率。

(4)进行PRACH信道的覆盖优化和干扰控制。

二、邻区规划1. 邻区的定义和作用邻区是指LTE网络中相互之间有物理接触的基站之间的关系。

PRACH原理及其规划方法

PRACH原理及其规划方法

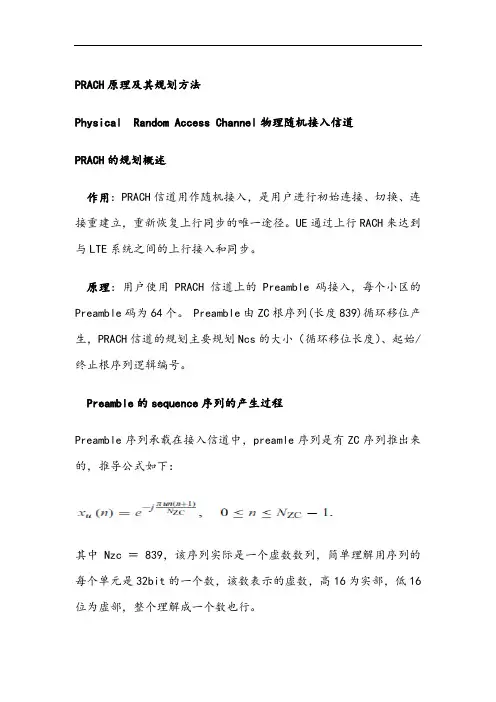

PRACH原理及其规划方法Physical Random Access Channel物理随机接入信道PRACH的规划概述作用:PRACH信道用作随机接入,是用户进行初始连接、切换、连接重建立,重新恢复上行同步的唯一途径。

UE通过上行RACH来达到与LTE系统之间的上行接入和同步。

原理:用户使用PRACH信道上的Preamble码接入,每个小区的Preamble码为64个。

Preamble由ZC根序列(长度839)循环移位产生,PRACH信道的规划主要规划Ncs的大小(循环移位长度)、起始/终止根序列逻辑编号。

Preamble的sequence序列的产生过程Preamble序列承载在接入信道中,preamle序列是有ZC序列推出来的,推导公式如下:其中Nzc = 839,该序列实际是一个虚数数列,简单理解用序列的每个单元是32bit的一个数,该数表示的虚数,高16为实部,低16位为虚部,整个理解成一个数也行。

每个小区使用64个preamble,使用时在其中选取一个进行接入,64个preamble的产生是首先使用一个ZC根产生一个839的序列,然后通过Ncs参数对这个序列进行循环移位,如果移位步长较大而不够64个preamble,则再拿一个根序列的ZC序列进行循环移位,直到满足个数要求。

这么做的原因是不同的循环位移步长和小区接入半径有关,所以有不同的Ncs参数,Ncs是通过系统消息广播下来的。

最初选择的根也是通过配置下来的。

简单理解:例如 010表示0号preamble,往右循环移位1位001表示1号,往右循环移位1位表示2号PRACH规划步骤:(华为)Step1:根据小区半径决定Ncs取值;按小区接入半径10km来考虑,Ncs取值为93;其中Ncs与小区半径的约束关系为:Step2: 839/93结果向下取整结果为9,这意味着每个索引可产生9个前导序列,64个前导序列就需要8个根序列索引;Step3:这意味着可供的根序列索引为0,8,16…832共104个可用根序列索引;Step4:根据可用的根序列索引,在所有小区之间进行分配,原理类似于PCI分配方法表1 Ncs可取值(前导格式0-3)LTE中的PRACH在FDD模式下(以下若未特别指出,均是对FDD模式而言)PRACH的大小为6个RB,每个子帧中,至多有一个PRACH(,Section )。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH(Physical Random Access Channel)是指物理随机接入信道,它用于UE(User Equipment)在上行链路上发起接入请求。

PRACH规划是为了保证网络的可靠性和效率,在LTE网络中起到重要作用。

1. PRACH参数PRACH参数包括PRACH配置索引、PRACH频域资源、PRACH时域资源、PRACH前缀类型等。

PRACH配置索引决定了PRACH的具体配置方式,PRACH 频域资源用于确定PRACH信道的频率位置,PRACH时域资源用于确定PRACH 信道的时域位置,PRACH前缀类型决定了PRACH信道的前缀类型。

2. PRACH规划流程(1)确定PRACH配置索引:根据网络需求和容量规划,选择合适的PRACH 配置索引。

(2)确定PRACH频域资源:根据网络覆盖范围和容量需求,确定PRACH信道的频域资源分配。

(3)确定PRACH时域资源:根据网络负载和容量需求,确定PRACH信道的时域资源分配。

(4)确定PRACH前缀类型:根据网络特性和传输效率,选择合适的PRACH 前缀类型。

3. PRACH规划优化为了提高网络性能和用户体验,需要进行PRACH规划的优化。

优化方法包括:(1)PRACH功率控制:根据网络负载和覆盖范围,调整PRACH功率,避免干扰和覆盖不足。

(2)PRACH资源动态分配:根据网络负载和用户需求,动态分配PRACH资源,提高网络容量和效率。

(3)PRACH参数调整:根据实际情况和网络需求,调整PRACH参数,优化网络性能。

二、邻区规划邻区规划是指LTE网络中不同小区之间的邻接关系配置,用于实现无缝的切换和覆盖扩展。

邻区规划是LTE网络规划中重要的一部份。

1. 邻区配置邻区配置包括同频邻区和异频邻区。

同频邻区是指在相同频率上邻接的小区,异频邻区是指在不同频率上邻接的小区。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划PRACH规划、邻区规划和PCI规划是4G LTE网络规划中非常重要的环节。

本文将详细介绍这三个规划的概念、原理和实施方法。

一、PRACH规划1. 概念:PRACH(Physical Random Access Channel)是物理随机接入信道,用于UE(User Equipment)在上行信道上发起接入请求。

2. 原理:PRACH的规划需要考虑覆盖范围、容量和干扰等因素。

通过合理规划PRACH参数,可以提高系统的接入成功率和容量。

3. 实施方法:根据网络需求和容量预估,确定PRACH配置参数,包括PRACH频率、PRACH时隙配置、PRACH前导码长度等。

通过仿真和优化,不断调整参数,以满足网络的性能要求。

二、邻区规划1. 概念:邻区是指不同基站之间相互覆盖的区域。

邻区规划是为了提高网络覆盖的连续性和无缝切换的性能。

2. 原理:邻区规划需要考虑覆盖重叠、干扰控制和无缝切换等因素。

通过合理规划邻区关系,可以提高网络的覆盖质量和用户体验。

3. 实施方法:根据网络拓扑结构和信号强度等信息,确定邻区关系和邻区配置。

通过邻区优化和参数调整,不断改善网络的邻区关系,以提高网络性能。

三、PCI规划1. 概念:PCI(Physical Cell Identity)是物理小区标识,用于区分不同的物理小区。

2. 原理:PCI规划需要考虑小区间干扰、频率重用和无线资源分配等因素。

通过合理规划PCI,可以提高系统的干扰抑制和频率复用效率。

3. 实施方法:根据网络规模和频率复用方案,确定PCI分配策略。

通过PCI优化和干扰分析,不断调整PCI分配,以提高网络的性能和容量。

综上所述,PRACH规划、邻区规划和PCI规划在4G LTE网络中起着至关重要的作用。

通过合理规划和优化,可以提高网络的接入性能、覆盖质量和用户体验。

在实际网络规划中,需要根据具体情况进行参数调整和优化,以满足不同地区和场景的需求。

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划

4G LTE网络规划之PRACH规划以及邻区规划和PCI规划一、PRACH规划PRACH(Physical Random Access Channel)是LTE网络中用于UE(User Equipment)发起随机接入的物理信道。

PRACH规划是为了确保UE能够成功接入网络,并且能够在不同的环境下实现高效的接入。

1. PRACH参数设置PRACH参数包括PRACH配置索引、PRACH根序列索引、PRACH子帧索引、PRACH前导码长度以及PRACH前导码重复次数等。

这些参数需要根据网络需求和覆盖范围来进行设置。

2. PRACH功率控制PRACH功率控制是为了保证UE能够在不同距离和干扰环境下成功接入网络。

根据UE的距离和信道质量,可以通过调整PRACH功率来提高接入成功率和系统容量。

3. PRACH分配PRACH分配是为了避免不同UE之间的PRACH冲突。

可以通过设置PRACH资源池来分配不同的PRACH资源给不同的UE,从而避免冲突,并提高系统容量。

二、邻区规划邻区规划是为了优化LTE网络的覆盖和干扰,提高网络性能和用户体验。

通过合理设置邻区关系,可以减少干扰,提高系统容量和覆盖范围。

1. 邻区定义邻区是指在LTE网络中,与当前小区有物理上或者逻辑上的关联关系的其他小区。

邻区可以分为同频邻区、异频邻区和同步邻区等。

2. 邻区关系设置邻区关系设置是为了确定不同小区之间的邻区关系,包括主邻区、候选邻区和禁止邻区等。

通过合理设置邻区关系,可以减少干扰,提高网络性能。

3. 邻区切换参数设置邻区切换参数设置是为了控制UE在不同小区之间进行切换的时机和条件。

通过合理设置邻区切换参数,可以实现平滑的切换,提高用户体验。

三、PCI规划PCI(Physical Cell Identity)是LTE网络中用于区分不同小区的物理标识。

PCI 规划是为了避免不同小区之间的PCI冲突,提高网络性能和系统容量。

1. PCI冲突检测PCI冲突检测是为了避免不同小区之间的PCI冲突。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PRACH原理及其规划方法Physical Random Access Channel物理随机接入信道PRACH的规划概述作用:PRACH信道用作随机接入,是用户进行初始连接、切换、连接重建立,重新恢复上行同步的唯一途径。

UE通过上行RACH来达到与LTE系统之间的上行接入和同步。

原理:用户使用PRACH信道上的Preamble码接入,每个小区的Preamble码为64个。

Preamble由ZC根序列(长度839)循环移位产生,PRACH信道的规划主要规划Ncs的大小(循环移位长度)、起始/终止根序列逻辑编号。

Preamble的sequence序列的产生过程Preamble序列承载在接入信道中,preamle序列是有ZC序列推出来的,推导公式如下:其中Nzc = 839,该序列实际是一个虚数数列,简单理解用序列的每个单元是32bit的一个数,该数表示的虚数,高16为实部,低16位为虚部,整个理解成一个数也行。

每个小区使用64个preamble,使用时在其中选取一个进行接入,64个preamble 的产生是首先使用一个ZC根产生一个839的序列,然后通过Ncs参数对这个序列进行循环移位,如果移位步长较大而不够64个preamble,则再拿一个根序列的ZC序列进行循环移位,直到满足个数要求。

这么做的原因是不同的循环位移步长和小区接入半径有关,所以有不同的Ncs参数,Ncs是通过系统消息广播下来的。

最初选择的根也是通过配置下来的。

简单理解:例如 010表示0号preamble,往右循环移位1位001表示1号,往右循环移位1位表示2号PRACH规划步骤:(华为)Step1:根据小区半径决定Ncs取值;按小区接入半径10km来考虑,Ncs取值为93;其中Ncs与小区半径的约束关系为:Step2: 839/93结果向下取整结果为9,这意味着每个索引可产生9个前导序列,64个前导序列就需要8个根序列索引;Step3:这意味着可供的根序列索引为0,8,16…832共104个可用根序列索引;Step4:根据可用的根序列索引,在所有小区之间进行分配,原理类似于PCI分配方法Ncs configurationvalue低速小区Unrestricted set高速小区Restricted set0015 11318 21522 31826 42232 52638 63246 73855 84668 95982 1076100 119312812119158131672021427923715419-表1 Ncs可取值(前导格式0-3)LTE中的PRACH在FDD模式下(以下若未特别指出,均是对FDD模式而言)PRACH的大小为6个RB,每个子帧中,至多有一个PRACH(,Section )。

TDD模式下,允许一个子帧中存在多个频分的PRACH。

PRACH中的前导序列,包含长度为的循环前缀(CP)和长度为的序列。

如下图所示:为了适应不同的小区大小,LTE FDD中的PRACH定义了四种类型,上面的图中,格式1和格式3使用了较长的CP,适用于小区半径较大的情况。

格式2和格式3中重复的前导序列适用于路损较大的小区环境。

格式0占据一个子帧的长度,格式1和格式2占据两个连续子帧的长度,格式3占据3个连续子帧的长度。

从上图可以看出,PRACH中的CP和前导序列并没有占满整个子帧的时间,剩余的部分即为保护时间(Guard Period),这对非同步的上行PRACH来说是必要的。

由MAC层触发的随机接入前导序列,只能在特定的时频资源上发送。

PRACH在频域上的位置由上层半静态设定的,通过SIB2中的参数prach-FreqOffset广播,prach-FreqOffset的值代表的是物理块资源的号码,满足,取值范围在0到94之间,PRACH上不存在跳频。

SIB2中的参数prach-ConfigIndex(0到63之间取值)决定了小区中PRACH可以出现的帧和子帧的位置以及所使用的PRACH的类型。

在3GPP Table 中定义。

Table Frame structure type 1 random access configuration for preamble formats 0-3.30N/A N/A N/A62N/A N/A N/A311Even9633Even9PRACH中的前导序列是由Zadoff-Chu序列经过循环移位生成的,它们源自一个或多个Zadoff-Chu序列的根序列,序列长度为839, PRACH中子载波的间隔为。

一个小区中有64个前导序列,网络侧配置小区内可以使用的前导序列,并通过SIB2中的参数rootSequenceIndex(在0到837之间取值)来广播第一个ZC根序列,对根序列按一定的规则循环移位,生成相应的PRACH前导序列。

由于PRACH上行传输的不同步以及不同的传输延迟,相应的循环移位之间需要有足够的间隔,并非所有的循环移位都能够作为正交序列使用。

如果可用的循环移位的前导序列数目不够64个,则按一定的规则选择下一个ZC根序列,通过循环移位生成新的PRACH前导序列。

对于高速移动环境下的UE,由于Doppler效应,会破坏ZC序列不同循环移位之间的正交性,此时,LTE中定义了特殊的规则来生成ZC序列的移位。

SIB2中的highSpeedFlag来指明小区是否支持高速移动下ZC序列循环移位的选择。

时频域资源对于格式1到3,频域间隔,占用864个子载波(ZC序列长度839,剩余25个子载波两边保护)。

格式4,频域讲,占用144个子载波(ZC序列139,剩余5个两边保护)。

对于TDD,格式有4种,和TDD上下行帧划分和prach-ConfigIndex有关,见211表Table 。

prach-ConfigIndex确定了四元结构体,决定了prach发送的时频位置。

在211表Table 中配置。

其中是频率资源索引。

分别表示资源是否在所有的无线帧,所有的偶数无线帧,所有的奇数无线帧上重现。

表示随机接入资源是否位于一个无线帧的前半帧或者后半帧。

表示前导码开始的上行子帧号,其计数方式为在连续两个下行到上行的转换点间的第一个上行子帧作为0进行计数。

但对于前导码格式4,表示为(*)。

前导序列产生每个基站下有64个preamble序列,怎么产生呢由逻辑根序列号RACH_ROOT_SEQUENCE查表Table 得到物理根序列号。

用zeroCorrelationZoneConfig以及highSpeedFlag(如果为高速,则是限制级);查211表格Table 得到循环位移NCS与根序列,得到64个preamble序列。

1个根序列可能无法生产用循环位移NCS64个preamle序列,则取下一个根序列继续生成,直到得到64个preambleMAC层处理触发条件RRC信令触发。

包括切换,初始入网,idle醒来需要做随机接入。

此时没有C-RNTI,msg3在CCCH中发送,在msg4中会携带msg3的内容作为UE标识让UE 知道是否该msg4是针对自己的。

UE MAC层触发:此时已经有了C-RNTI,不是为了入网而是为了2种情况:a、UE自己发现好久没有调整ul timing了需要重新调整;b、没有SR资源但需要BSRPDCCH DCI formart 1A触发:基站发现UE的ul timing老不对了,可能是“Timing Advance Command MAC Control Element”老调整不好了(该方式时相对值调整),基站复位一下UE的timing调整参数(随机接入的timing调整时绝对值调整,做完后应当复位一下相对值参数,以后用MAC控制元素相对值调整)。

基站通过1个特殊的DCI format 1a告知UE开始随机接入,该DCI并不分配下行带宽,只是指示随机接入。

RNTI用C-RNTI加扰;字段“Localized/Distributed VRB assignment flag”设置为0Resource block assignment – bits设置为全1Preamble Index – 6 bitsPRACH Mask Index – 4 bits剩下的bits全填0。

按照是否竞争,又分Contention based和Non-contention based。

非竞争的消息如果Preamble Index(码索引)填为全0则表示使用竞争的。

如果Preamble Index不为0,但PRACH Mask Index(时频资源索引)为0也是可以的,说明码资源基站单独分配UE了,但时频资源UE还是要自己竞争(感觉这样做很无聊,一般实现应该是都一起分配了吧)。

发送preamble(MSG1)发送Preamble先必须得到一些PRACH和RACH的配置参数,才能发起随机接入。

确定时频资源。

prach-ConfigIndex确定码资源。

先从RACH_ROOT_SEQUENCE查表确定根序列,zeroCorrelationZoneConfig以及highSpeedFlag确定了循环位移,则可以从根序列确定64个preamble序列。

把这64个序列取一部分(RRC配置numberOfRA-Preambles),取的这部分又分为2组(组A和组B),RRC配置了numberOfRA-Preambles,则组B大小为numberOfRA-Preambles - numberOfRA-Preambles。

确定功率资源。

组B用来传大数据的msg3,但由于RB多了多功率有要求。

计算组B传输的功率不能大于最大功率,用到参数deltaPreambleMsg3。

确定RAR响应窗口ra-ResponseWindowSize;每次preamble不成功后重发增加的功率。

powerRampingStepPreamble最大重传此时。

preambleTransMax初始功率。

preambleInitialReceivedTargetPowerPreamble功率偏移。

DELTA_PREAMBLEMSG3的HARQ重传次数。

maxHARQ-Msg3Tx发送组B的preamble需要用到的功率参数messagePowerOffsetGroupB等待msg4成功完成的定时器mac-ContentionResolutionTimer。

参数得到后,清空msg3 buff,设置preamble传输次数为1(PREAMBLE_TRANSMISSION_COUNTER=1),设置backoff参数为0,选择随机接入资源。

注明:如果已经开始了随机接入,基站又指示开始新的一个,UE选哪个由UE厂家自己决定。
