焊接工装设计
焊接工装：焊接工艺装备就是在焊接结构生产的 装配与焊接过程中起配合及辅助作用的夹具、 机械装置或设备的总称，简称焊接工装。其中 夹具主要包括定位器、夹紧器、夹具体等；机 械装置或设备主要包括焊件变位机、焊接操作 机、焊工升降台等。
工序基准：工序图上用来确定本工序所加工表面加工 后的尺寸、形状和位置的基准。
定位基准：零件在夹具中定位时所依据的点、线、面。
测量基准：在加工装配过程中用以检查零件位置 或工艺尺寸所依据的点、线、面。
实践中：工件在夹具中的定位，是通过工件 上的定位基准与定位器的工件表面接触或配合 来实现的。在设计夹具时首先应根据工件的形 状选择合理的基准，尽量选用零件粗糙度适宜 的面作为基准，工件上被选作定位基准的表面 常有平面、外圆柱面、圆孔、圆锥面、型面等， 定位方法和定位器的具体结构应与之相适应。
不确定或使定位 件产生变形，一 般情况应避免。
图1-5 过定位示例
过定位的优缺点：缺点是使定位不确定或使定位件产生 变形， 优点是可增强刚度。
为减小或消除重复定位所造成的不良后果，可采取以下 措施：
（1）改进定位件的结构，避免重复定位。 （2）提高工件定位基准和相应定位工作表面之间的位
置精度，以减少干涉引起的不良后果。重复定位虽然 一般应当避免，但在设计工装夹具时，对刚性差的工 件，为了提高工件与定位元件的接触刚度，防止工件 变形，常有意识地采用重复定位，同时采取相应的工 艺措施. 欠定位：工件实际限制的自由度数少于该工序加工要求 所必须限制的自由度数。
一.焊接工装的作用
1.保证和提高焊接产品的质量。
采用工装夹具，可以保证装配定位焊时各零件正确 的相对位置，可以防止或减少工件的焊接变形。尤其 是批量生产时，可以稳定和提高焊接质量，减少焊件 尺寸偏差，保证产品的互换性。
2.提高劳动生产率，降低制造成本;
提高劳动生产率，除了采用自动化焊接工艺外，还 要采用先进的装配工艺，采用机械化和自动化程度高 的工装夹具。
1 全定位与准定位
全定位：工件的六个自由度全部被限制而在夹具中 占有完全确定的位置，这种定位方式称为全定位或完 全定位。
2. 过定位与欠定位
过定位： 两个或
两个以上定位支 承点重复限制同 一个自由度，这 种定位方式称为 重复定位或过定 位。
实例1：p5图1-5 。 以A、B两端面为 定位基准，过定 位使工件定位精 度 受影位原理分析工件在夹具中的定位问题时， 不能认为未夹紧前工件还可以相对定位元件反方向运 动而判断其自由度未被限制。在分析支承点起定位作 用时，不应考虑力的影响，因为我们说工件在某个方 向上的自由度被限制，是指工件在该方向上有了确定 的位置，并不是指工件在受到使它脱离支承点的外力 时也不运动，使工件在外力作用下也不运动的是夹紧 的结果，定位和夹紧是两个概念，不能混淆。
同时又要使一个基准具有多种用途以减少 基准的数量，从而简化夹具的机构，因此在选 择基准时常常将设计基准作为定位、装配和测 量基准，即遵循基准重合原则。
(3) 装配焊接工艺装备 在这类工装上既能完成整个 焊件的装配又能完成焊缝的焊接工作。这类工装通常 是专用焊接机床或自动焊接装置，或者是装配焊接的 综合机械化装置，如一些自动化生产线。
第一节 工件的定位原理
一、六点定位原理
刚体自由度： 一个刚体在空间直角坐标系中 具有六个自由度，p4如图1-1所示，沿X、Y、
Z坐三标个轴坐的标转轴动的自移由动度自。由即度xr和, 绕yr ,Xzr、及Yx) 、, y)Z, z三) 个
分别表示沿X 轴、Y 轴、Z 轴的移动自由度和 轴的转动自由度。当工件的六个自由度未加限 制时，它在空间的位置是不确定的。要使工件 的位置按照一定的要求确定下来，就必须将它 的某些自由度或全部自由度加以限制。所谓工 件的定位，就是指工件在夹具中的位置按照一 定的要求确定下来，将必须限制的自由度一一 予以限制。
应用： 大多数焊接工装是为某种焊接组合件的装配焊
接工艺而专门设计的，属于非标准装置，需要根据本 厂的产品结构特点、生产条件和实际需要自行设计制 造或者外协定做。焊接工装设计是生产准备工作的重 要内容之一，也是焊接生产工艺设计的主要任务之一。 因此，焊接工艺人员应掌握有关工装设计的基础知识。 通常在工艺设计时，提出所需要的工装类型、结构草 图和简要说明(例如装配焊接顺序、焊接变形预防或 减小措施、焊接速度和焊接电流回路等)。在此基础 上由工装设计人员完成详细的结构和零件设计及全部 图样。如果设计者对焊接工艺过程生疏，往往设计的 工装夹具适用性较差，甚至不能满足生产要求。事实 表明，为了使设计的工装适用性良好，通常由工艺工 程师来主持设计或亲自参与设计。
第二节 定位方法及定位器
一、关于基准的概念 基准：基准又叫基准面，它是一些点、线、面的组 合，用它们来决定同一零件的另外一些点、线、面的
位置或者其他零件的位置。可分为
(1) 设计基准 设计图样上所采用的基准，它是以决 定零件在整个结构或部件中相对位置的点、线、面的 总称。 (2) 工艺基准 在工艺过程中采用的基准，它是加工 装配过程中用来进行定位、安装零件位置的点、线、 面。 工艺基准又可分为工序基准、定位基准、装配基准 和测量基准。
3.减轻劳动强度，保障安全生产。
二. 焊接工装的分类 ： 焊接结构种类繁多，形状尺寸各异，生产工艺过程
和要求也各不相同，相应的工艺装备在形式、工作原 理及技术要求上也有很大差别。 (1) 装配用工艺装备 这类工装主要任务是按产品图样 和工艺上的要求，把焊件中各零件或部件的相互位置 准确地固定下来，只进行定位焊，而不完成整个焊接 工作。这类工装通常称为装配定位焊夹具,也叫暂焊 夹具，它包括各种定位器、压夹器、推拉装置、组合 夹具和装配胎架。 (2) 焊接用工艺装备 这类工装专门用来焊接已点固好 的工件。例如，移动焊机的龙门式、悬臂式、可伸缩 悬臂式、平台式、爬行式等焊接机；移动焊工的升降 台等。
焊接工装设计实例介绍
第二节 简单夹紧机构
一、楔块夹紧机构
楔块夹紧机构是利用楔的斜面将楔块的推力转变为夹紧力从而将工件夹紧的一种机构。
1.夹紧力的计算
第二节 简单夹紧机构
2.自锁条件
为了保证斜楔夹紧可靠，要求夹紧时具有自锁性能。即当原始作用力一旦消失或解除后，夹紧机械在纯摩擦力的作用下，仍应保持其处于夹紧状态而不松开，以保证夹紧的可靠性。 楔块的升角小于其摩擦角 ，便能自锁。 为保证夹紧的自锁性能，手动夹紧一般取α=6°~8°，气动或液压夹紧可取α≤12°。气动或液压夹紧在不考虑自锁时可取α=15°~30°
（1）夹紧力应能够克服零件上局部轻微变形；
（2）当工件在胎具上实现翻转或回转时，夹紧力足以克服重力和惯性力，把工件牢牢地夹持在转台上；
（3）需要在工装夹具上实现焊件预反变形时，夹具就应具有使焊件获得预定反变形量所需要的夹紧力；
（4）夹紧力要足以应付焊接过程热应力引起的拘束应力。
综上所述，夹紧力三要素是互相矛盾的，又是互相关联和统一的。
2.衬套式定位器
第二节 定位方法及定位器
位插销
第二节 定位方法及定位器
四、工件以外圆柱面定位
1.V型块
V形块作为定位元件，不仅安装工件方便，而且定位对中性好，广泛应用于管子、轴和小直径圆筒节等圆柱形零件的安装定位。
第二节 定位方法及定位器
2.定位套和半圆孔定位器
V形块作为定位元件，不仅安装工件方便，而且定位对中性好，广泛应用于管子、轴和小直径圆筒节等圆柱形零件的安装定位。
（3）应尽量使定位基准与设计基准重合，以保证必要的定位精度；
（4）尽量利用零件上经过机械加工的表面或孔等作为定位基准。或者以上道工序的定位基准作为本工序的定位基准。
上述原则要综合考虑，灵活应用。检验定位基准选择得是否合理的标准是：能否保证定位质量、方便装配和焊接，以及是否有利于简化夹具的结构等。
焊接工装设计方法
工作地点（工位），使用较少的工艺装备来完成装配工 作，称为集中装配原则。
分散装配：对某一焊接产品的装配工作，可以分散在
较多的工作地点和工艺装配上完成，称为分散装配原则。
.
19
分散装配的优点
a) 分工细致，专业化程度高，工人技术熟练，生产效率和 装配焊接质量高；
6. 工装的功能设计和造型设计必须从人机工程学的观点，考 虑人的各种因素，来确定适合人体机构特点的设备系统。
.
4
二、经济性原则
经济性原则就是力求用最少的人力、物力和财力来获得最大成效。
从经济角度考虑，采用工装可提高生产效率，降低生产成本，提高 产品质量，增加产品附加值。设计制造工装时，应降低工装制造费 用，缩短工装投资回收期；应尽量采用标准零部件，在保证工装可 靠性的同时减少精加工比例和结构重量。是否采用以及采用何种工 装要与生产纲领和生产类型相适应。
4、绘制总装配图
a) 标注有关尺寸、公差及配合； b) 制定工装的技术条件； c) 标注零件编号及编制零件明细表。
5、绘制工装零件图
6、编制设计说明书和使用说明书
.
12
二、焊接结构装配方案的确定
1、结构分离面
a) 设计分离面：由于设计构造上和使用功能上的需要，
将产品分解为部件和组合件等可单独进行装配的单元， 这种装配单元之间的结合面称为设计分离面。设计分 离面一般采用可拆卸的连接，以便使用和维修过程中 迅速拆卸和重新安装，而不损坏机体。
a) 产品的图样、焊接组件图及技术要求； b)产品装配和焊接工艺文件； c) 工装设计任务书； d)了解本厂制造、使用工装情况和车间生产条件； e) 收集有关夹具零部件标准，典型结构图册和夹具
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它对于汽车的安全性和稳定性有着非常重要的作用。
而车架的制作需要采用焊接工艺，而且需要设计专门的工装来保证焊接质量和效率。
本文将对汽车车架焊接工艺进行分析，并提出相应的工装设计方案。
一、汽车车架焊接工艺分析汽车车架一般采用焊接的工艺进行制作，主要包括点焊、气体保护焊和激光焊等方式。
在焊接工艺中，需要考虑的因素有很多，包括焊接材料、焊接设备、焊接工艺参数等。
在汽车车架的焊接过程中，需要考虑以下几个方面的问题：1. 焊接材料选择汽车车架需要承受汽车的整车质量以及道路的各种振动和冲击，所以车架的焊接材料需要具有较高的强度和韧性。
一般来说，汽车车架的焊接材料主要是各种合金钢，如Q235、Q345等。
这些材料具有较高的强度和韧性，非常适合作为车架的焊接材料。
2. 焊接设备选择汽车车架的焊接设备一般选择电弧焊和激光焊等设备。
电弧焊是一种传统的焊接方式，成本低，操作简单，适合进行大面积的焊接作业。
而激光焊则是一种高精度的焊接方式，适合进行车架的精细焊接，可以提高焊接质量和效率。
3. 焊接工艺参数在汽车车架的焊接过程中，需要根据不同的焊接材料和焊接设备，确定合适的焊接工艺参数，包括焊接电流、焊接电压、焊接速度等。
这些参数直接影响着焊接质量和效率，需要进行合理的设置和调整。
4. 焊接质量控制汽车车架的焊接质量需要严格控制，主要包括焊缝的质量、焊接变形、焊接残余应力等。
为了保证焊接质量，需要采用适当的检测手段，如X射线检测、超声波检测等，及时发现和排除焊接缺陷。
二、汽车车架焊接工装设计汽车车架的焊接需要借助专门设计的工装来保证焊接质量和效率。
汽车车架焊接工装的设计需要考虑以下几个方面的问题：1. 工装结构设计汽车车架焊接工装的设计需要充分考虑车架的形状和结构，采用合适的夹具和模具来固定和支撑车架，在焊接过程中保证车架的稳定性和一致性。
工装的结构设计还需要考虑操作方便、维修方便等因素。
【精品】焊接工装夹具设计附带有图片哦
工装夹具课程设计说明书序言一、工装夹具设计任务1、产品零件图2、产品的重点技术要求分析二、工装夹具设计方案的确定1、基准面的选择（夹具体方式的确定）2、定位方式及元器件选择3、夹紧方式及元器件选择4、装配方案5、夹具总装结构三、定位误差分析与计算四、主要零件设计的说明1、夹具体2、定位元件3、压紧元件4、其它元件五、工装夹具的装配要求六、工装夹具的使用说明1、夹具的操作步骤夹具使用注意事项、保养及维护七、本次课程设计小结、体会及建议八、参考资料序言焊接工装夹具及其在生产中的运用焊接工装夹具就是将焊件准确定位和可靠夹紧，便于焊件进行装配和焊接、保证焊件结构精度方面要求的工艺装备。
在现代焊接生产中积极推广和使用与产品结构相适应的工装夹具，对提高产品质量，减轻工人的劳动强度，加速焊接生产实现机械化、自动化进程等方面起着非常重要的作用。
在焊接生产过程中，焊接所需要的工时较少，而约占全部加工工时的2/3以上的时间是用于备料、装配及其他辅助的工作，极大的影响着焊接的生产速度。
为此，必须大力推广使用机械化和自动化程度较高的装配焊接工艺装备。
焊接工装夹具的主要作用有以下几个方面：（1）准确、可靠的定位和夹紧，可以减轻甚至取消下料和划线工作。
减小制品的尺寸偏差，提高了零件的精度和可换性。
（2）有效的防止和减轻了焊接变形。
（3）使工件处于最佳的施焊部位，焊缝的成型性良好，工艺缺陷明显降低，焊接速度得以提高。
（4）以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改善了工人的劳动条件。
可以扩大先进的工艺方法的使用范围，促进焊接结构的生产机械化和自动化的综合发展。
夹具设计的基本要求（1）、工装夹具应具备足够的强度和刚度。
夹具在生产中投入使用时要承受多种力度的作用，所以工装夹具应具备足够的强度和刚度。
（2）、夹紧的可靠性。
夹紧时不能破坏工件的定位位置和保证产品形状、尺寸符合图样要求。
既不能允许工件松动滑移，又不使工件的拘束度过大而产生较大的拘束应力。
焊接工装设计方法
• (3)焊接方法不同，对工装的结构和性能要求也 不同。
• (4)对于手动夹具和移动式工装，在保证足够刚 度的前提下，尽量减轻重量。
• (5)尽量使焊缝处于平焊位置，因为平焊较其他 位置的焊接更容易获得高质量焊缝，同时可省 时省力。尽可能在夹具上焊接全部的焊缝或焊 点，同时被焊工件的翻转次数要少。
过程基本相同。
• （1）标注尺寸、公差及配合
• （2）制定工装的技术要求
• （3）零件编号及明细表
• 5. 绘制工装零件图
•
主要绘制工装中非标准零件的工作图。
每个零件必须单独绘制在一张标准图纸上，尽
量用1∶1比例，按国家制图标准绘制。零件图
的名称和编号要与总装图一致，零件图中的尺
寸、公差及技术要求应符合总装图的要求。
焊接工装设计方法
第一节 焊接工装设计的基本原则 和要求
•
焊接工装设计是焊接生产准备工作的重
要内容之一。工装设计的质量，对生产效率、
加工成本、产品质量以及生产安全等有直接的
影响，为此，设计焊接工装时必须考虑以下几
方面的基本原则和要求：
• 一.实用性原则
• 二.经济性原则
• 三.可靠性原则
• 四.艺术性原则
机头的平移或升降等动作，应选择何种传动方 式和何种动力源。
• (3)工装的基本构成和总体布局，夹具体和主要 零部件的基本结构形式。
• (4)主机或主要机构的基本参数和技术性能的初 步确定，如功率、承载、速度、行程或调节幅 度、外形尺寸等。
• 步骤：根据上述设计资料和工艺分析，结合现 场生产实际，即可着手拟定工装的设计方案。
• （1）左右对称零件防差错定位的设计原则
• 左右夹具不同 p148图4-1

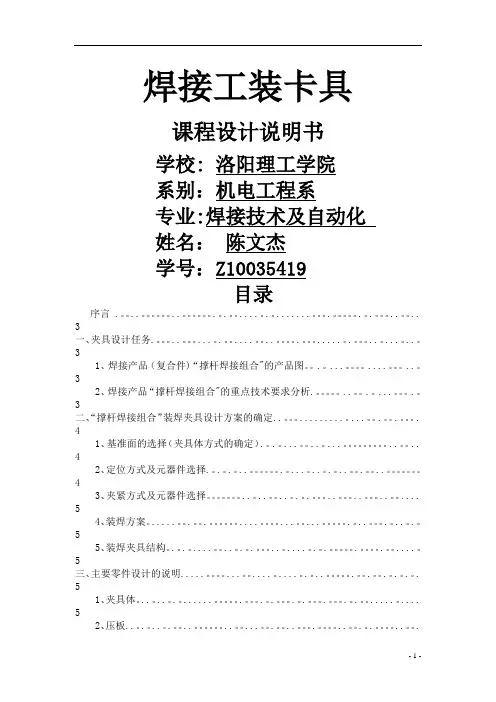

焊接工装卡具设计说明书
焊接工装卡具课程设计说明书学校: 洛阳理工学院系别：机电工程系专业:焊接技术及自动化姓名：陈文杰学号：Z10035419目录序言 .。
..。
..。
.。
.。
....。
.。
.......。
.。
.。
.。
..。
.. 3一、夹具设计任务.。
..。
...。
.。
....。
..。
.。
.....。
.。
..。
...。
..。
31、焊接产品（复合件)“撑杆焊接组合"的产品图。
.。
...。
....。
..。
32、焊接产品“撑杆焊接组合"的重点技术要求分析.。
..。
.。
...。
.。
3二、“撑杆焊接组合”装焊夹具设计方案的确定..。
.........。
...。
.。
.。
. 41、基准面的选择（夹具体方式的确定）.。
.。
...。
..。
...。
..。
.. 42、定位方式及元器件选择.。
.。
.。
..。
.。
...。
..。
.。
..。
.。
..。
43、夹紧方式及元器件选择。
..。
..。
..。
.。
.。
..。
..。
..。
(5)4、装焊方案。
.....。
.。
.。
....。
...。
...。
.。
..。
.。
..。
.。
55、装焊夹具结构。
.。
.。
....。
..。
.。
.。
..。
....。
.。
.。
.。
.。
....。
5三、主要零件设计的说明.....。
...。
....。
....。
.。
..。
.。
.。
.。
.。
.。
. 51、夹具体。
..。
..。
.。
......。
.。
.。
.。
.。
.。
.。
.。
.。
.....。
. (5)2、压板..。
.。
..。
.。
..。
..。
...。
.。
..。
.。
..。
.。
.。
..。
.63、插销机构主体。
.。
...。
...。
.。
.。
..。
..。
..。
........。
.。
..。
...。
.. 64、快撤式螺旋夹紧器件。
.。
.。
.。
.。
...。
.。
.。
.....。
.......。
.。
..6四、夹具的装配要求。
.。
.。
.。
.。
...。
...。
..。
.。
.。
.....。
.。
.。
.。
.。
..6五、装焊夹具使用说明...。
.。
....。
..。
....。
焊接工装夹具设计说明
1 焊接组合件的分析“长江750B摩托车”停车支架由6部分组成，分别由支撑板、踏杆、横管、站脚管、支撑管和限位块组成。
由被焊接零件图可知,可以通过横杆与站脚管的中心线来作为基准来对支架进行定位夹住。
停车支架总体结构是管状型，因此多采用钩型正压和侧压夹紧器固定整个管型焊件，横杆采用侧压夹紧器方便安装定位；在停车支架踏杆的右边设计一个挡块可以防止踏杆的左右移动并起到对踏杆定位的作用，再用钩型夹紧器将其夹住以防止踏杆的前后移动；在停车支架的支撑管处设计一直长杆螺栓和钩型正压夹紧器防止它左右前后移动；支撑板采用螺旋螺钉定位器防止前后左右移动；另外，限位块处设计两个楔形挡块用于定位。
在夹具设计过程中要充分考虑到对其形位公差的要求，确保精确定位是关键。
2 工装夹具定位原理、定位方式及设计原则2.1 定位原理工件及工装夹具的定位原理，自由物体在空间直角坐标系中有6个自由度，即沿OX，OY，OZ三个轴向的平动自由度和三个绕轴的转动自由度；要使工件在夹具体中具有准确和确定不变的位置，则必须限制6个自由度，工件的6个自由度均被限制的定位叫做完全定位；工件被限制自由度少于6个自由度，但仍然能保让加工要求的定位叫不完全定位。
在焊接和生产中，为了调整和控制不可避免产和应力和变形。
有些自由度不必限制，故可采用不完全定位的方法。
2.2 定位方式工件在夹具中的定位，是通过工件上的定位基准与定位器的工件表面接触或配合来实现的。
在设计夹具时首先应根据工件的形状选择合理的基准，尽量选用零件粗糙度适宜的面作为基准。
从“长江750B摩托车”停车支架各个零件可以看出，整个被焊件的主结构是圆柱形，由此工件可以采取以外圆柱面定位。
本定位器采用钩型正压管夹紧器，由于此压紧器有V形支撑座，安装方便而且定位对中性好。
2.3 工装夹具设计原则焊接工装设计是焊接生产准备工作的重要内容之一。
工装设计的质量对生产效率，加工成本，产品质量以及生产安全等具有直接影响。
挖掘机动臂焊接工装的设计
此处 采用 了 阶梯 压板 ，即 压板 的 中间部 分 高 出 ｌｍｍ， ２
以保 证压 板同时压紧前侧 板与上 板面 、底板 面 ，同时在
压板的上下两边增加 了导 向杆 ，以防止压板旋转不正。 （ ）铰 支 ２定位夹紧部分的设计 图 ５为铰 支 ２的 ３
的螺母。
图 ４ 动臂工 装
度在加工时要保 证好尺寸 。同时在定位轴 的一 端安装有
锁 紧螺母 ，保证 铰支 ２定 位 后被 锁 紧 ，等焊 接 完成 后 ， 松开螺母 ，抽出红色心轴 ，拿 出心轴上的隔套。
定
图 ３ 铰支 ｌ 专用工装设计
（ ）动臂杆身工装设计 图 ４为 动臂焊接工 特将 支架设 计在 前后两 个 侧夹 紧上 ，此时通过隔套 和定位 轴 以限制 工件 的 ５个 自 由度 ，铰 支 ２绕着轴心线 的旋转 自由度 由铰 支 ２的底 面 和上板 面的配 合来 限制 ，铰支 ２沿轴 线方 向的位 置，由 图 ５中红色 的销轴 上的三个 隔套来控制 ，因此 隔套 的长
图 ，动 臂 以 已经 焊 接 好 的后 侧 板 、上 板 面 和 下 板 面 在 ４
图 ５ 铰支 ２ 工装设计
铰支 ４的定位夹紧原理 与铰 支 ｌ的相 似 ，铰支 ３的
个侧支承和 ４个支座 的支承下定 位 ，以 ４个 侧夹 紧压 紧 前侧板进行夹紧。一般情 况下 ，工件 的定位 最多 是 ３个 支承 。此处 由于工件的外形 尺寸偏 大 ，几米 长的板 料在 下料或折弯成 形过程 中或 多或 少都 存在 一些 加 工误差 ，
因此不可能每个成 形料 尺寸完全 一致。为 了保证定 位可
定位夹 紧原理与铰支 ２的相似。 ３ ．结语
实践证 明，该夹具使用 起来 不算很方 便 ，但是 如果 采用 自动定位夹 紧的方式 ，则由于板 料的下 料误差及 成 形误差 ，常常导致夹不 紧 ，定位不 可靠。 因此 这套手 动
汽车车架焊接工艺分析及工装设计
汽车车架焊接工艺分析及工装设计汽车车架是汽车的重要组成部分，它不仅承担着支撑汽车车身结构的作用，还承载着汽车的全车重量和引擎的动力输出。
车架的质量和安全性直接影响着汽车的行驶性能和安全性能。
在汽车制造过程中，车架的焊接工艺和工装设计对于车架的质量和成型精度起着至关重要的作用。
本文将对汽车车架焊接工艺进行分析，并就相关工装设计进行探讨。
一、汽车车架焊接工艺分析1.焊接工艺选择汽车车架一般采用焊接工艺来完成组装。
目前主要采用的车架焊接工艺有点焊、气体保护焊、激光焊等。
气体保护焊是目前应用最为广泛的汽车车架焊接工艺之一。
气体保护焊具有焊缝质量好、速度快、污染小等优点，适合于汽车车架的大批量生产。
汽车车架焊接材料一般采用高强度低合金（HSLA）钢或碳素钢。
HSLA 钢具有良好的强度和韧性，能够满足汽车车架在碰撞和扭曲等条件下的要求，因此被广泛应用于汽车车架的焊接制造。
汽车车架焊接过程中，焊接工艺的控制对焊接质量和车架性能起着至关重要的作用。
焊接参数的选择和控制、焊接接头的设计和准备、焊接接头的清洁和保护等都是影响焊接质量的关键因素。
4.焊接质量检测汽车车架焊接后，需要进行焊接质量的检测。
常用的焊接质量检测方法包括X射线检测、超声波检测、磁粉探伤等。
这些方法可以有效地检测焊接缺陷，保证汽车车架的焊接质量。
1.工装设计原则汽车车架焊接工装设计的主要原则是保证焊接质量、提高生产效率、减少工装成本。
在设计汽车车架焊接工装时，需要充分考虑工装的刚性、稳定性、可靠性以及易于操作和维护等因素。
2.工装类型选择汽车车架焊接工装一般包括固定工装和夹具工装。
固定工装主要用于焊接车架的主梁和横梁等部件，夹具工装主要用于焊接车架的连接件和支撑件等部件。
根据车架的结构特点和焊接工艺要求，选择合适的工装类型很重要。
汽车车架焊接工装的结构设计需要考虑工装的刚性和稳定性。
工装的刚性决定了工装的变形和位移，影响了焊接接头的成型精度。
稳定性则直接影响了工装的使用寿命和焊接质量。
焊接工装设计课程设计
焊接工装设计课程设计1. 引言焊接工装是焊接过程中使用的工具和设备。
它们可以帮助焊接工人提高工作效率，减少工作强度，并保证产品质量。
本课程设计旨在通过焊接工装设计的过程，让学生了解焊接工装的类型和使用范围，学习焊接工装的设计原则，以及掌握焊接工装的设计步骤。
2. 焊接工装的类型和使用范围焊接工装根据其使用范围可以分为手持式焊接工装和机器焊接工装。
手持式焊接工装通常用于小型焊接项目，机器焊接工装通常用于大型焊接项目。
手持式焊接工装包括焊接电极、焊接钳、焊接剪刀等。
这些工装通常用于对小型零部件进行焊接，或者在狭小的空间内进行焊接。
机器焊接工装包括点焊机、气焊机、电弧焊机等。
这些工装通常用于对大型零部件进行焊接，或者需要高度自动化的焊接项目。
例如，汽车制造中大型车架的焊接通常使用机器焊接工装。
3. 焊接工装的设计原则焊接工装的设计应该基于以下原则：1.安全性。
焊接工装应该能够保证工人的安全，在焊接过程中防止任何意外发生。
2.稳定性。
焊接工装应该设计成稳定的结构，以确保焊接项目的稳定性和质量。
3.易用性。
焊接工装应该设计得易于使用，以提高工人的工作效率。
4.经济性。
焊接工装应该设计成经济的结构，以降低生产成本。
4. 焊接工装的设计步骤焊接工装的设计可以分为以下几个步骤：4.1 焊接工装的需求分析在设计焊接工装之前，需要对所需的工装进行需求分析。
需求分析应该包括以下内容：1.焊接项目的性质和规模。
2.焊接工序和步骤。
3.焊接工程所需的焊接工具和设备。
4.焊接项目的质量要求。
4.2 焊接工装的设计方案在需求分析完成后，可以开始设计焊接工装的设计方案。
该方案应该包括以下内容：1.工装结构的设计，包括焊接工装的材料、结构形式等。
2.工装设计的可行性分析，包括形式、功能、工艺可行性等。
3.工装方案的评估和比较，包括方案的技术可行性、经济可行性、安全可行性等。
4.3 焊接工装的制造和测试在设计方案确定后，可以开始制造和测试焊接工装。
