铂族元素高镍锍提取工艺
书山有路勤为径，学海无涯苦作舟
铂族元素高镍锍提取工艺
分离高镍锍中的铜、镍、铁、钴等金属及其硫化物，产出铂族金属精矿的
铂族金属富集过程。
高镍锍是熔炼含铂族金属铜镍共生硫化矿的中间产物，主要含Ni3S2、
Cu2S、Cu－Ni－Fe 合金和铂族金属。
铂族金属的含量随高镍锍的产地不同而异。
如中国和加拿大所产高镍锍含铂族金属0.002%～0.005%，南非和前苏联则达0.05%～0.1%。
高镍锍中的贵金属需富集1000～5000 倍，才能得到含贵金属50%的精矿。
因此，需采用火法、湿法和电冶金相互配合的工艺在减少或避免
铂族金属的分散损失的情况下，从高镍锍中获得符合要求的铂族金属精矿。
高
镍锍的铂族金属品位越高，富集过程越短，铂族金属回收率越高。
主要的提取
方法有分层熔炼，电化学溶解，磨浮分离，加压浸出，氯气浸出等。
分层熔炼俗称顶一底法。
高镍锍块和硫酸钠、焦炭一起在鼓风炉或电炉中进
行还原熔炼，生成的Na2S 和高镍锍中的Cu2S 形成密度较小的类质同象熔
体，而不和Na2S 作用的Ni3S2 密度较大，因密度不同而分为两层，冷却后可剥离分开。
顶层Na2S－Cu2S 主要富集金、银和硒，底层Ni3S2 富集原高镍锍中90%以上的铂族金属。
底层破碎后，经氧化焙烧、还原熔炼、粗镍电解精炼处理，铂族金属最后富集在阳极泥中。
然后再从阳极泥提取出铂族金属精矿。
此法生产周期长，返料多，铜、镍分离不够好，已很少使用。
电化学溶解以高镍锍为可溶阳极在酸性电解液中通电溶解。
铜、镍、铁等溶
解进入电解液，金、银和铂族金属不溶解而富集在阳极泥中。
再从阳极泥提取
铂族金属精矿。
此法生产周期长，返料多，阳极泥产率大，贵金属在电解液和
阴极产出的海绵铜中分散损失较多，也已很少使用。
磨浮分离高镍锍熔体在钢模中缓慢冷却72h，在慢冷过程中晶粒不断聚集长。
贵金属合金的分离提纯
贵金属合金的分离提纯 Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】贵金属合金的分离提纯步骤：对含有八种贵金属的合金的精炼处理工艺：金、银、铂（Pt）、钯（Pd）、铹（Rh）、铱（Ir）、锇（Os）、钌（Ru）：像通常处理这些多种有价金属的方法一样，湿法化学提取已经得到肯定，这里介绍的是用其它方法提取它们，这里有各种类型的、能完成它们的实用仪器装置。
步骤1、用王水（一份硝酸三份盐酸）溶解物料，把溶液煮沸至粘稠状，每加入盐酸后进行蒸发，反复三次。
步骤2、用3－4体积的水稀释最后的蒸残物并过滤，过滤后的残渣是铱、钌、铑、锇、氯化银，原有溶液含铂、钯和金。
步骤3、使SO2气体通过含铂、钯和金的溶液，沉淀褐色金粉。
过滤溶液、水洗、干燥，把金沉淀物放置一旁以备提纯。
步骤4、除去金的溶液含有铂、钯。
加入氯化铵饱和溶液到母液中，使铂呈氯铂酸铵橙色沉淀物沉下。
将其过滤、洗涤，放置一旁以备还原成海绵铂。
步骤5、这时此溶液只含有钯，加氯酸钠结晶物到溶液中，将钯沉淀成红色粉末状的氯钯酸铵。
将其过滤、洗涤，放置一旁以备还原成海绵钯。
(另一种方法是用DMG－二甲基乙醛，丁烷二肟沉淀钯)此时溶液已无有价成分，经点滴试验后将其弃去。
它将表明，不管沉淀怎样完全，铂都是微量。
步骤6、用王水浸出的铱、钌、铑、锇、氯化银的残渣加铅再进行熔炼，步骤7、制成颗粒并在硝酸中溶解铅熔化物，然后稀释此溶液并进行过滤。
过滤后的残渣是铱、钌、铑、锇。
滤液中的银离子用盐酸或食盐使其沉淀成氯化银。
从溶液中过滤出氯化银，经洗涤、干燥，将它放在黑暗处，直到用置换法或火法还原法将它还原成金属银，再进行电解精炼。
溶液经点滴试验后弃去。
步骤8、将步骤7中的残渣用硫酸氢钠进行熔炼，在铸铁研钵中研碎熔化物，放入水溶解。
此时铑在水中被提取，铱、钌、锇是从在水中的残渣中提取。
过滤出残渣并在过滤器上洗涤，取出搁置一旁。
铂族矿的提取和富集
书山有路勤为径，学海无涯苦作舟铂族矿的提取和富集铂族矿的提取和富集：砂铂矿或含铂族金属的砂金矿用重选法富集可得精矿,铂或锇、铱的含量能达70%～90%,可直接精炼。
砂铂矿资源日渐减少，且因近代有色金属工业发展，50 年代以来铂族金属主要从铜镍硫化共生矿中提取，小部分从炼铜副产品中提取。
铜镍硫化共生矿在火法冶金时，精矿中所含的铂族金属90%以上可富集于铜镍冰铜(锍)中。
再经转炉吹炼富集成高冰镍后，缓冷、研磨、浮悬和磁选分离，得含铂族金属的铜镍合金。
把这种合金硫化熔炼，细磨磁选，以分离铜镍，产出含铂族金属更富的铜镍合金。
将此合金铸成阳极，进行电解时，铂族金属进入阳极泥。
阳极泥经酸处理后，就可得铂族金属精矿。
采用羰基法从镍精矿或铜镍合金制取镍时，铂族留于羰化残渣中，经硫酸处理或加压浸出(见浸取)其他金属后可得铂族精矿。
中国金川有色金属公司将含铂族的铜镍合金，再次硫化熔炼和细磨、磁选得到富铂的铜镍合金，用盐酸浸出分离镍，用控制电位氯化法分离铜，然后提取铂族金属。
铂族含量高的高冰镍(如南非的原料)，现在直接用氧压下硫酸浸出，或氯化冶金分离其他金属后获得铂族精矿。
铂族精矿可直接溶解、分离、提纯，或先将锇、钌氧化挥发分离后，再分离、提纯其他铂族金属在铜的火法冶金和电解精炼过程中，铂族金属和金银一起进入阳极泥。
用此种阳极泥炼出多尔银(含少量金的粗银)，铂族金属富集于多尔银中。
铂族金属在火法炼铅过程中进入粗铅，可用灰吹法除铅得多尔银，铂族便富集其中;如果粗铅加锌脱银，铂族金属富集于银锌壳中，然后脱锌得多尔银。
多乐银电解精炼时，为了避免钯损失于电解银中，银阳极的含金量常控制在小于4.5%,同时控制金钯比等于或大于10。
若部分钯和少量铂进入硝酸银电解液，可用活性炭。
铂精炼流程
铂精炼流程铂是一种重要的贵金属，广泛应用于汽车催化转化器、化学工业催化剂等领域。
而铂精炼是将铂从其它金属中提取出来的过程，下面将介绍铂精炼的详细流程。
铂精炼的第一步是选矿。
铂主要存在于硫化物矿石中，所以首先需要对矿石进行选矿。
选矿的目的是将含铂矿石与其它杂质分离，得到含铂矿石的高纯度样品。
选矿过程中主要采用重选、浮选、磁选等方法，通过物理和化学的手段将矿石中的铂分离出来。
接下来是矿石的破碎和磨矿。
选矿得到的矿石样品需要经过破碎和磨矿的处理，将矿石破碎成适合进一步处理的粒度。
破碎和磨矿的目的是增加矿石的表面积，便于后续的浸出和分离操作。
然后是矿石的浸出。
浸出是将矿石中的金属溶解出来的过程。
铂矿石一般采用化学浸出的方法，常用的浸出剂有氯气、氰化物等。
浸出过程中，矿石中的铂与浸出剂发生化学反应，形成可溶性的铂化合物，然后通过溶液的分离和纯化，将溶液中的铂分离出来。
接下来是铂的纯化和分离。
浸出得到的铂溶液中还含有其它金属离子和杂质，需要经过纯化和分离的步骤，将铂从溶液中分离出来。
常用的纯化方法有溶剂萃取、离子交换、电解等。
通过这些方法，可以将溶液中的铂与其它金属离子分离，得到高纯度的铂溶液。
最后是铂的沉积和铸锭。
通过纯化和分离得到的铂溶液需要经过电解沉积的过程，将铂沉积在电极上。
沉积后的铂形成铂锭，经过进一步的热处理和加工，得到最终的铂产品。
铂产品可以进一步加工制成铂丝、铂板等形状，用于各种应用领域。
总结起来，铂精炼的流程包括选矿、破碎和磨矿、浸出、纯化和分离、沉积和铸锭等步骤。
通过这些步骤，可以将铂从矿石中提取出来，并得到高纯度的铂产品。
铂精炼是一项复杂的工艺过程，需要精密的设备和技术来保证产品的质量和纯度。
铂的精炼技术不断发展，将为铂的应用提供更好的支持。
从废三元催化剂中提纯铂族金属的方法

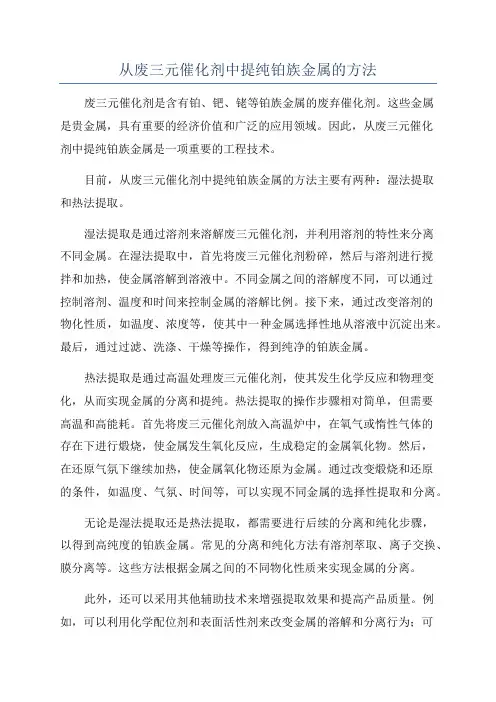

从废三元催化剂中提纯铂族金属的方法废三元催化剂是含有铂、钯、铑等铂族金属的废弃催化剂。
这些金属是贵金属，具有重要的经济价值和广泛的应用领域。
因此，从废三元催化剂中提纯铂族金属是一项重要的工程技术。
目前，从废三元催化剂中提纯铂族金属的方法主要有两种：湿法提取和热法提取。
湿法提取是通过溶剂来溶解废三元催化剂，并利用溶剂的特性来分离不同金属。
在湿法提取中，首先将废三元催化剂粉碎，然后与溶剂进行搅拌和加热，使金属溶解到溶液中。
不同金属之间的溶解度不同，可以通过控制溶剂、温度和时间来控制金属的溶解比例。
接下来，通过改变溶剂的物化性质，如温度、浓度等，使其中一种金属选择性地从溶液中沉淀出来。
最后，通过过滤、洗涤、干燥等操作，得到纯净的铂族金属。
热法提取是通过高温处理废三元催化剂，使其发生化学反应和物理变化，从而实现金属的分离和提纯。
热法提取的操作步骤相对简单，但需要高温和高能耗。
首先将废三元催化剂放入高温炉中，在氧气或惰性气体的存在下进行煅烧，使金属发生氧化反应，生成稳定的金属氧化物。
然后，在还原气氛下继续加热，使金属氧化物还原为金属。
通过改变煅烧和还原的条件，如温度、气氛、时间等，可以实现不同金属的选择性提取和分离。
无论是湿法提取还是热法提取，都需要进行后续的分离和纯化步骤，以得到高纯度的铂族金属。
常见的分离和纯化方法有溶剂萃取、离子交换、膜分离等。
这些方法根据金属之间的不同物化性质来实现金属的分离。
此外，还可以采用其他辅助技术来增强提取效果和提高产品质量。
例如，可以利用化学配位剂和表面活性剂来改变金属的溶解和分离行为；可以采用电化学和电解方法，通过电极反应将金属还原或沉积到电极上；可以利用微生物和生物技术，利用生物体的特殊功能来分离金属。
总之，从废三元催化剂中提纯铂族金属是一项复杂的工程技术，需要采用适当的方法和技术，经过多个步骤的操作和处理。
这不仅对于节约资源、保护环境具有重要意义，也可以有效地回收和利用贵金属资源，实现资源的循环利用。
镍阳极泥中铂钯铑铱绿色高效提取技术
镍阳极泥中铂钯铑铱绿色高效提取技术1. 引言说到镍阳极泥，大家可能会想，“这玩意儿跟我有啥关系？”其实，这个看似高大上的名词，跟我们日常生活中的金属世界可有着千丝万缕的联系。
镍阳极泥是一种在电解镍生产过程中产生的废料，里面藏着一些咱们日常生活中常见但又贵得要命的贵金属，比如铂、钯、铑和铱。
这些金属不仅价格不菲，还在电子、汽车等领域大显身手。
所以，能从镍阳极泥中提取出这些金属，简直就是捡到宝了！不过，别急，提取技术的“门道”可不少，今天就跟大家聊聊绿色高效提取的那些事儿。
2. 绿色提取的必要性2.1 环保意识的提升随着环保意识的逐渐增强，我们都知道，做什么事都得想着保护咱们的地球。
以前的提取方式，通常要用很多有毒有害的化学品，不仅对环境造成污染，还让很多小伙伴们提心吊胆。
想想看，铂钯铑铱能被提取出来，但大气和水源却被污染，那可真是得不偿失。
于是，绿色提取技术就应运而生，既能让我们收获金属，又能保护环境，这一举两得，谁不爱呢？2.2 资源的可持续利用再说了，资源有限，地球上的贵金属也不是取之不尽的。
因此，找到一种高效的方法从废料中提取金属，能让我们实现资源的可持续利用。
这就好比咱们吃饭时，吃光盘子里的每一粒米，不浪费任何一口饭。
对了，最近可持续发展的理念火得不得了，各行各业都在努力转型，提取技术也不能落后呀。
3. 提取技术的“高招”3.1 生物浸出法话说，提取技术可谓是五花八门，其中生物浸出法可谓是个“新鲜玩意儿”。
简单来说，就是利用微生物的“力量”，把镍阳极泥中的贵金属溶解出来。
你没听错，微生物！它们虽然个头小，但能量大得吓人，简直是提取界的小巨人。
这个方法不仅环保，还能降低成本，简直是捡到了大便宜。
3.2 溶剂萃取法除了生物浸出法，溶剂萃取法也是个绝招。
这个方法就像是在给贵金属“洗澡”，把它们从杂质中分离出来。
具体的步骤就是，首先用一种适合的溶剂把贵金属溶解，然后再通过物理或化学的方法把它们提取出来。
7提取铂族金属
4.3 造锍熔炼
铂族金属资源目前主要是硫化铜镍矿。传统的工艺是将选矿获得的 富集有铂族元素的硫化铜镍精矿，在高温熔炉中熔炼造锍。至今，它仍 然是工业上的常用工艺，主要的变化是一些原用的鼓风炉、反射炉、电 炉被更高效、节能的新炉型，如闪速炉、澳斯麦特(Ausmelt)反应炉等， 铂族金属90%以上进入铜镍铁锍(低冰镍)中，在渣中主要为机械损失。
选矿、火法、浸出和电解是提取、富集铂族金属，具有工业和实 用价值的主要单元过程，当前最主要的资源是含铂族金属硫化铜镍矿。 本章着重介绍其处理工艺和几个典型的流程。其他次要资源，则在各 节中分别论述。
4.1选矿富集
选矿是利用矿物性质(主要是物理性质，如：密度，亲、疏水 性，磁性等)的差别，在基本不改变其化学组分的情况下，用物理 方法将有用矿物和脉石(有时还需与不同类型的其他矿物)分离的 一项技术。目前就铂族金属的提取而言，工业上采用的主要是重 选、浮选和它们的联合工艺，其中应用最多的是浮选。
4.6其他富集熔炼
一些含铂族金属较低的矿石或工业废料，可用熔炼的方法，使造渣元素和 金属相分离，而铂族金属和某些重金属(如铜、镍)则富集在金属相中。这方面 现有的实例多用铁合金作捕集剂。 1）熔炼钙镁磷肥
云南元谋朱布铂矿，含铂、钯约2g/t，铜、镍皆仅约0.2%，属于深度氧化的 难选矿石，用现有方法处理皆不经济。昆明贵金属研究所提出了一个综合利用 的新工艺。该工艺系利用铂矿石中的 MgO、SiO2，与磷灰石共熔后，使原来不 能被植物利用的 α-Ca3(PO )4 或 3Ca3(PO 4) 2·CaF2 转化为能溶于弱酸易被植物吸收 的B-Ca3(PO)；和非晶质或微晶质的3Ca3(PO4)2 CaF2，即俗称的钙镁磷肥。同时， 还能将铂族金属和铜、镍富集回收于还原产生的底铁之中。
铂族金属主要的矿物加工方式
铂族金属主要的矿物加工方式一、引言铂族金属是指铂、钯、铑、钌、镍和铱等六种元素，它们具有良好的化学稳定性和高温耐受性，是许多工业领域中不可或缺的材料。
而这些元素的主要来源就是矿物，因此矿物加工对于铂族金属的生产至关重要。
本文将从矿物加工的角度来探讨铂族金属主要的加工方式。
二、矿物加工的基本流程1. 粉碎矿石经过采掘后需要进行粉碎处理，以便于后续步骤进行。
通常采用球磨机或者锤式粉碎机进行粉碎处理。
2. 浮选浮选是将杂质与有用成分分离的过程，通过在水中注入气泡使得有用成分上浮并被收集起来。
这一步骤需要使用化学药剂来调节浮选液中各种离子之间的化学反应。
3. 磁选磁选是利用物质在外部磁场下发生变化而实现分离的过程。
利用不同元素之间在外部磁场下的不同反应，可以将有用元素与杂质分离开来。
4. 重选重选是指在浮选、磁选等步骤后，对于仍然存在杂质的矿石进行进一步的分离处理。
通常采用离心机或者震动筛进行重选。
5. 烧结烧结是指将粉末或颗粒物料在高温下进行加热处理，使其形成块状物质的过程。
这一步骤可以使得材料更加致密，提高其物理性能。
三、铂族金属主要的加工方式1. 镍焙烧法镍焙烧法是指利用氢气或者天然气等还原剂将含镍精矿中的铜、铁等杂质去除，从而得到纯度较高的镍金属。
该方法不仅适用于镍金属生产，也可以用于其他铂族金属的生产。
2. 溶剂萃取法溶剂萃取法是指利用化学药剂将有用成分从废旧电子产品等废弃物中提取出来。
这种方法可以有效地回收铑、钯等珍贵金属，并且对环境污染也有一定的减轻作用。
3. 碘化法碘化法是指利用碘化物将铂族金属从矿石中提取出来。
这种方法不仅具有高效、简单等优点，而且可以有效地提高铂族金属的纯度。
4. 氧化还原法氧化还原法是指利用氧化还原反应将铂族金属从矿石中提取出来。
这种方法不仅适用于铂、钯等元素的提取，而且也可以应用于其他金属元素的生产过程中。
四、总结通过以上介绍，我们可以看出，铂族金属主要的加工方式包括粉碎、浮选、磁选、重选和烧结等步骤。
铂族金属分离和提纯
铂族金属的提取和精制流程因原料成分、含量的不同而异。
将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。
用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。
加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。
分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。
经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。
用灰吹法除去大部分铅，再用硝酸溶解银，残留的铅、铑、铱、锇、钌富集于残渣中。
将此残渣与硫酸氢钠熔融，铑转化为可溶性的硫酸盐，用水浸出，加氢氧化钠沉出氢氧化铑，再用盐酸溶解，得氯铑酸。
溶液提纯后，加入氯化铵，浓缩、结晶出氯铑酸铵。
在氢气中煅烧，可得海绵铑。
在硫酸氢钠熔融时，铱、锇、钌不反应，仍留于水浸残渣中。
将残渣与过氧化钠和苛性钠一起熔融，用水浸出；向浸出液中通入氯气并蒸馏，钌和锇以氧化物形式蒸出。
用乙醇-盐酸溶液吸收，将吸收液再加热蒸馏，并用碱液吸收得锇酸钠。
在吸收液中加氯化铵，则锇以铵盐形式沉淀，在氢气中煅烧，可得锇粉。
在蒸出锇的残液中加氯化铵，可得钌的铵盐，再在氢气中煅烧，可得钌粉。
浸出钌和锇后的残渣主要为氧化铱，用王水溶解，加氯化铵沉出粗氯铱酸铵，经精制，在氢气中煅烧，可得铱粉。
将铂族金属粉末用粉末冶金法或通过高频感应电炉熔化可制得金属锭。
铂族金属的提取和精制流程因原料成分、含量的不同而异。
将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。
用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。
加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。
分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。
经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。
铂族金属分离和提纯
铂族金属的提取和精制流程因原料成分、含量的不同而异。
将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。
用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。
加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。
分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。
经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。
用灰吹法除去大部分铅，再用硝酸溶解银，残留的铅、铑、铱、锇、钌富集于残渣中。
将此残渣与硫酸氢钠熔融，铑转化为可溶性的硫酸盐，用水浸出，加氢氧化钠沉出氢氧化铑，再用盐酸溶解，得氯铑酸。
溶液提纯后，加入氯化铵，浓缩、结晶出氯铑酸铵。
在氢气中煅烧，可得海绵铑。
在硫酸氢钠熔融时，铱、锇、钌不反应，仍留于水浸残渣中。
将残渣与过氧化钠和苛性钠一起熔融，用水浸出；向浸出液中通入氯气并蒸馏，钌和锇以氧化物形式蒸出。
用乙醇-盐酸溶液吸收，将吸收液再加热蒸馏，并用碱液吸收得锇酸钠。
在吸收液中加氯化铵，则锇以铵盐形式沉淀，在氢气中煅烧，可得锇粉。
在蒸出锇的残液中加氯化铵，可得钌的铵盐，再在氢气中煅烧，可得钌粉。
浸出钌和锇后的残渣主要为氧化铱，用王水溶解，加氯化铵沉出粗氯铱酸铵，经精制，在氢气中煅烧，可得铱粉。
将铂族金属粉末用粉末冶金法或通过高频感应电炉熔化可制得金属锭。
铂族金属的提取和精制流程因原料成分、含量的不同而异。
将铂族金属精矿或含铂族金属的阳极泥用王水溶解，钯、铂、金均进入溶液。
用盐酸处理以破坏亚硝酰化合物，然后加硫酸亚铁沉淀出金。
加氯化铵，铂呈氯铂酸铵沉淀出，煅烧氯铂酸铵可得含铂99.5%以上的海绵铂。
分离铂后的滤液，加入过量的氢氧化铵，再用盐酸酸化，沉淀出二氯二氨配亚钯形式的钯，再在氢气中加热煅烧可得纯度达99.7%以上的海绵钯。
经上述王水处理后的不溶物与碳酸钠、硼砂、密陀僧和焦炭共熔，得贵铅。
铂族金属矿一般选矿方法
铂族⾦属矿⼀般选矿⽅法 ⽬前就铂族⾦属的提取⽽⾔，⼯业上采⽤的主要是重选、浮选和它们的联合⼯艺，其中应⽤最多的是浮选。
(1)重选铂族⾦属矿物密度都在7克/⽴⽅厘⽶以上，特别是⾃然⾦属和⾦属互化物都超过10克/⽴⽅厘⽶，常见的⾃然铂、粗铂矿、锇铱矿还⾼达15～22克/⽴⽅厘⽶，不仅远⾼于常见的脉⽯(⼀般密度为2.5～2.75克/⽴⽅厘⽶，少数可达4.3克/⽴⽅厘⽶)，且⾼于常见的贱⾦属矿物(⼀般密度为3.6～5.5 克/⽴⽅厘⽶，仅个别矿物如⽅铅矿为7.2～7.6克/⽴⽅厘⽶，但在铂矿⽯中很少见)。
因此，只要粒度较⼤(⼀般指⼤于0.04毫⽶)，能够单体解离就可以⽤重选⽅法加以富集。
⼀般⽤于处理砂铂矿和原矿中铂族⾦属粒度较⼤的铂族⾦属。
对于⼀些铂矿⽯，往往还辅以混汞或磁选⼯艺以提⾼精矿品位和回收率。
(2)浮选铂族矿物多具有疏⽔性⽽可附着在⽓泡上，且现在开采的⼤多数资源中，细粒铂族矿物通常都是铜、镍硫矿矿物共⽣，因此浮选已成为当今含铂族矿物最重要，也是应⽤最⼴泛的选矿⼿段。
但因铂族矿物密度⼤，当粒度较⼤时，则辅以重选⽅法，即⽤重、浮联合⼯艺才能更有效地全⾯回收。
浮选⽬前主要⽤于处理硫化铜矿，使铂族矿物和铜、镍硫化物⼀并回收。
铂族⾦属矿物的选别效果与磨矿细度、介质酸度、药剂种类及⽤量、⼯序安排等多种因素有关。
通常都需要针对不同矿⽯的特点进⾏实验，以确定合理⼯艺流程和技术条件。
(3)重、浮联合流程对于铂族矿物粒度较⼤的矿⽯，采⽤重选和浮选联合法，可充分利⽤⼆者的优点，获得较好的效果。
南⾮吕斯腾堡铂矿公司早在20世纪30年代就⽤重-浮联合法处理含铂的氧化及硫化矿⽯，60年代所属的⽡特威尔选⼚在浮选后，⽤绒⾯溜槽重选，获得“吕斯腾堡铂矿物”(含铂30%～35%，钯4%～6%，⾦2 %～3%，钌0.5%)和混合浮选精矿(含铂族⾦属110～150克/⽴⽅厘⽶，⽐例为：铂63%，钯24%，钌5.3%，铑3.9%，锇3.0%，铱0.9%)，铂钯的总回收率约90%。
