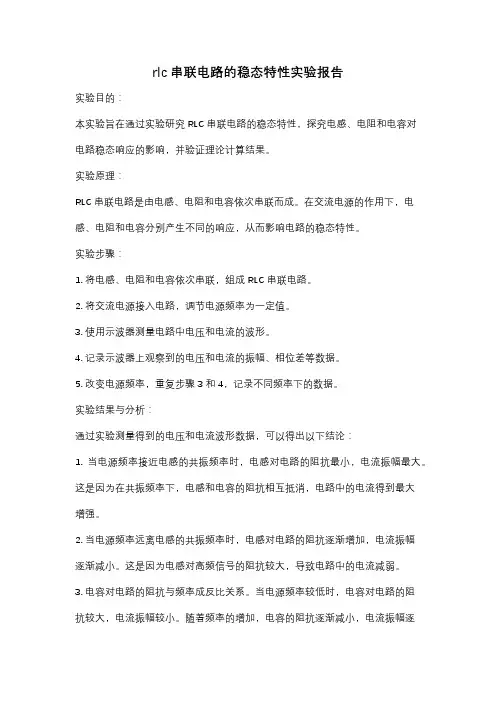

rlc串联电路的稳态特性实验报告
rlc串联电路的稳态特性实验报告实验目的：本实验旨在通过实验研究RLC串联电路的稳态特性，探究电感、电阻和电容对电路稳态响应的影响，并验证理论计算结果。
实验原理：RLC串联电路是由电感、电阻和电容依次串联而成。
在交流电源的作用下，电感、电阻和电容分别产生不同的响应，从而影响电路的稳态特性。
实验步骤：1. 将电感、电阻和电容依次串联，组成RLC串联电路。
2. 将交流电源接入电路，调节电源频率为一定值。
3. 使用示波器测量电路中电压和电流的波形。
4. 记录示波器上观察到的电压和电流的振幅、相位差等数据。
5. 改变电源频率，重复步骤3和4，记录不同频率下的数据。
实验结果与分析：通过实验测量得到的电压和电流波形数据，可以得出以下结论：1. 当电源频率接近电感的共振频率时，电感对电路的阻抗最小，电流振幅最大。
这是因为在共振频率下，电感和电容的阻抗相互抵消，电路中的电流得到最大增强。
2. 当电源频率远离电感的共振频率时，电感对电路的阻抗逐渐增加，电流振幅逐渐减小。
这是因为电感对高频信号的阻抗较大，导致电路中的电流减弱。
3. 电容对电路的阻抗与频率成反比关系。
当电源频率较低时，电容对电路的阻抗较大，电流振幅较小。
随着频率的增加，电容的阻抗逐渐减小，电流振幅逐渐增大。
4. 电阻对电路的阻抗不随频率变化。
电阻对电路的阻抗始终保持不变，不影响电流的振幅和相位。
通过实验结果的分析，可以得出以下结论：1. 在RLC串联电路中，电感、电阻和电容对电路的稳态响应有着不同的影响。
2. 电感在共振频率附近对电路的阻抗最小，电流振幅最大。
3. 电容的阻抗与频率成反比关系，频率越高，电容的阻抗越小。
4. 电阻对电路的阻抗不随频率变化，对电流的振幅和相位没有影响。
实验结论：通过对RLC串联电路的稳态特性实验的研究，我们验证了电感、电阻和电容对电路稳态响应的影响。
实验结果表明，电感在共振频率附近对电路的阻抗最小，电流振幅最大；电容的阻抗与频率成反比关系；电阻对电路的阻抗不随频率变化。

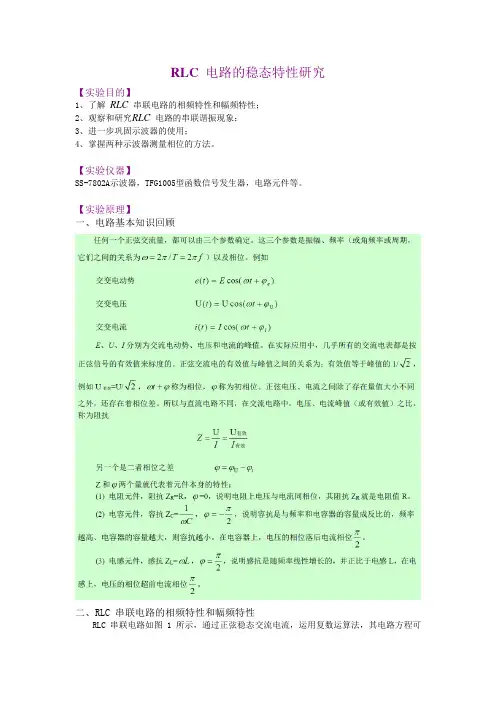

大学物理实验-RLC 电路的稳态特性研究
RLC 电路的稳态特性研究【实验目的】1、了解RLC 串联电路的相频特性和幅频特性；2、观察和研究RLC 电路的串联谐振现象；3、进一步巩固示波器的使用；4、掌握两种示波器测量相位的方法。
【实验仪器】SS-7802A示波器，TFG1005型函数信号发生器，电路元件等。
【实验原理】一、电路基本知识回顾二、RLC 串联电路的相频特性和幅频特性RLC 串联电路如图1 所示，通过正弦稳态交流电流，运用复数运算法，其电路方程可写成：其中， f = f2-f1 .三、两种用示波器测量相位的方法示波器可以用来测量电压，周期，还可以测量相位差，有两种方法可以测量相位差：1．双踪法比较法双踪法是用双踪示波器在荧光屏上直接比较两个被测电压的波形来测量其相位关系。
测量时，由通道1 和2 分别输入两个频率相同而相位不同的正弦电压信号，波形显示如图3（a）所示。
相应的相位为：2．李萨如图形法测相位将示波器设为X-Y 工作方式，由CH1 和CH2 输入的正弦电压信号分别加在X 和Y 方向。
电子束光点同时在X 和Y 方向上做简谐振动，荧光屏上显示的图形为电子束光点的运动轨迹，该图称为李萨如图，原理如图3（b）所示。
【实验内容和要求】电路参数: L=10mH, C=0.1μF, R=51Ω，R L用万用表测量。
信号源输出电压满足：Upp<4V，按图4 连线，注意共地点。
图4 RLC 电路串连电路1．根据所选L和C 的数值，计算相应的谐振频率f0，并通过实验进行测量，计算相对误差。
2．观察谐振前后电流信号强度的变化，并记录现象。
3．利用比较法或李萨如图方法测量相频特性曲线:频率扫描范围：1500-15000Hz。
测量不少于25个点，在谐振频率附近应该多取几个点。
注意频率偏离谐振频率时相位的符号（大于－正号，小于－负号）；绘图时频率取对数坐标，对数轴取为f/ f0，并与理论曲线比较，分析误差产生的原因。
4．测量幅频特性:保持信号源电压U 不变（即CH1电压波的幅值不变，可取U PP=3V）, 频率扫描范围：200-5500Hz。
RLC串联电路的稳态特性
RLC 串联电路的稳态特性一、实验目的1、RLC 串联电路的幅频特性和相频特性；2、掌握用示波器测量相位差的方法；3、进一步学习使用示波器。
二、实验仪器交流电桥实验箱、示波器三、实验原理一、RC 串联电路的幅频和相频特性如图a 所示，RC 串联的复阻抗 j RC e C R c j R Z ωωω122)1(1-+=-= 则阻抗幅值 22)1(CR Z ω+= 电压求解法如图b 所示则2222)1(CR I U U C R ω+=+=U U 落后于I 的相位为：⎪⎭⎫ ⎝⎛-=RC arctg ωϕ1 ()2221)1(cos RC C UR C R URU U R ωωωϕ+=+==R U RU c C(图a)二、RL 串联电路的幅频和相频特性 R L j e L R L j R Z ωωω22)(+=+=22)(L R Z ω+= R Larctg ωϕ=22)(cos L R URU U R ωϕ+==22)(sin L R LU U U L ωωϕ+==三、LRC 串联电路的幅频特性和相频特性1、幅频特性ϕωωj e C L R Z 22)1(-+= 当01=-CL ωω时φ=0电流达到最大值 则谐振角频率 LC 10=ω 谐振频率 LC f π210= 当0f f <时呈电容性，电流max I I <当0f f >时呈电感性,电流max I I <当0f f =时呈电阻性,电流max I I =2、品质因数 Q为描述i -ω谐振曲线的尖锐程度，通常规定I 由最大值I max 下降到2max I时对应的频率ω1、ω2之差称为“通频带宽度”则 120120f f f Q -=-=ωωω Q 值越大，12f f -越小，宽带越窄，反映谐振曲线的尖锐程度。
3、相频特性ϕωωωωj e C L R C L j R Z )1()1(2-+=-+= R C L arctg ωωϕ1-= １.当01=-CL ωω时φ=0总电压与电流同相位，阻抗最小，呈电阻性，谐振。
