锚桩施工方案
株洲市湘江五桥
主桥锚桩
施
工
技
术
方
案
编制：
审核：
中交二航局株洲湘江五桥工程项目经理部
二○○八年五月
目录
1 概述 (1)
2 锚桩施工工艺流程 (2)
3 锚桩布置图 (3)
4锚桩的施工 (5)
5 锚桩施工质量保证措施 (6)
5.1 管理措施 (6)
5.2技术措施 (6)
6 锚桩施工安全保证措施 (7)
7 环境管理 (7)
8 拟投入的机械设备一览表 (8)
9 劳动力使用计划 (9)
10 进度计划 (9)
1 概述
株洲湘江五桥主桥采用90m+150m+90m的三跨拱梁刚构组合体系连续梁桥，其中30#、31#墩为主墩，其承台设计为两个12.9×12.9×5.0m左右分离的实体砼结构，封底混凝土厚度2.5m，单个承台下面布置4根直径3.5m的钻孔灌注桩。
29#、32#墩为过渡墩，承台为平面尺寸10.8×8.2m、高3.5m，左右幅分离，下设4根直径2.2m嵌岩桩基础。
根据株洲市红港大桥详细勘察阶段《岩土工程勘察报告》，墩位处地质情况为：表层细砂或残积粉土等松散覆盖层厚0.3～1.8m，下覆强风化泥质粉砂岩厚1.6～4.0m，以下为中风化、微风化泥质粉砂岩。
结合主墩墩位处实际地质、水文情况，参考湘江四桥施工经验，主墩水上基础拟采用先进行双壁钢围堰施工、再在钢围堰上搭设钻孔桩平台进行桩基施工。
双壁钢围堰施工时，需要对其进行定位，而湘江株洲段河床覆盖层浅，采用定位船加导向船工艺时，存在走锚的风险，故采用锚桩进行导向、定位。
2 锚桩施工工艺流程
锚桩施工工艺流程如下图所示：
3 锚桩布置图
为加快施工进度、减少投入，30#、31#钢围堰导向定位锚桩的布置考虑了V 型墩及箱梁施工需要，在围堰施工完成后，利用钢围堰导向定位锚桩搭设V撑及箱梁施工支架。
29#墩锚桩则兼顾了边跨支架施工需要。
锚桩布置如下图所示：
30#、31#墩钢围堰导向定位锚桩平面布置图
30#、31#墩钢围堰导向定位锚桩立面布置图
29#墩钢围堰导向定位锚桩平面布置图
29#墩钢围堰导向定位锚桩立面布置图
4锚桩的施工
因墩位处河床覆盖层较浅，钢围堰锚桩无法通过振动锤打入，故采用栽桩（植桩）的方式来实现。
施工工序为：加工锚桩作业平台→浮吊吊平台抛锚至预定位置→操作平台调整→下放直径1.5m的钢护筒至泥面→在钢护筒内采用冲击钻钻进至强风化岩面以下5.0m（29#、32#墩为3.5m）→下放钢管桩至孔底以上0.5m→从钢管桩内下放导管浇筑C25水下混凝土至河床面以上→混凝土达到一定强度后吊离钢护筒及钻孔平台。
锚桩施工平台结构如下图所示。
锚桩作业平台结构示意图
锚桩施工时，由全站仪测量定位，每个墩用浮吊抛设四个砼锚锭。
锚锭由混凝土制作，每个重25t，在桥轴线上（下）游50m以外抛设，东西方向距墩中线大于30m。
每个锚锭上系φ28钢丝绳100m，另一端系于浮鼓上。
然后由全站仪测量定位，用浮吊将加工好的作业平台吊放于锚桩桩位下游。
全站仪复测平台位置，若距桩位较远则采用浮吊吊起重新安放，直至平台上游外缘边线距设计护筒位置下游边距离小于50cm为止。
平台就位后调整平台顶面倾斜度，然后吊放钢护筒至设计位置，采用型钢将护筒顶口与平台焊接固定。
并将锚桩作业平台与已抛设的锚锭用φ28钢丝绳拉
结。
在平台顶面安装冲击钻机（钻头直径1.3m），在直径1.5m钢护筒内冲击钻进，钻至设计深度后，在护筒内下放钢管桩至孔底以上0.5m左右，并将桩顶与护筒口固定，确保钢管的垂直度。
然后在钢护筒内下放导管、浇筑水下混凝土至河床面以上，形成嵌岩钢管桩基础，使钢管桩锚固于水下混凝土中，通过混凝土桩扩大基础将钢管桩受力传递至河床底基岩内。
钢平台桩基逐根完成后，及时采用浮吊配合焊接桩间平联，焊接上游拉墩平台。
由于前期钢围堰施工时，只需要上游的拉墩及围堰内侧的锚桩，所以为保证钢围堰顺利施工，锚桩钻孔时，先施工上游的拉墩及靠围堰内侧的锚桩，在钢围堰下沉就位后，再进行外侧的锚桩施工。
32#墩则只需施工边跨支架范围的锚桩（同29#墩边跨支架锚桩）。
5 锚桩施工质量保证措施
5.1 管理措施
（1）建立以项目经理为领导的技术、安全和质量管理小组，加强质量意识，使每一个职工都树立良好的质量意识。
（2）严格岗位责任制，质检员对各个工序、各工种实行检查监督管理，行使质量否决权。
（3）实行三级管理制度：每道工序技术员100％自检，质检员100％检验，监理工程师检查验收。
每道工序严格把关，保证施工质量。
（4）认真填写施工日志及各工序施工原始记录。
5.2技术措施
（1）钻机就位、安装必须水平，钻机就位后经技术人员检验钻机位置合格后，才可开钻。
（2）成孔钻头在使用前，应由机长合验钻头直径，以确保成孔直径满足设计要求。
（3）成孔过程中，班长应认真执行操作规程，并根据钻渣的变化判断地层，
根据地层状况调整泥浆的性能，保证成孔速度和质量。
（4）清孔过程当中，钻头必须提离孔底15cm左右。
清孔完毕经检验合格后才可停机提钻。
（5）首批砼的灌注导管埋深不小于1.0米。
在首批砼的灌注过程中必须连续，不得间断。
在砼灌注过程中，导管埋深要保持在2米以上，且不能埋得过深，以防止拔断导管或将导管拔出砼面。
6 锚桩施工安全保证措施
（1）进入施工现场必须戴好安全帽，高空作业必须系好安全带，水上作业必须穿好救生衣。
钻孔操作时必须按照钻孔操作规程。
夜间施工要有充足的照明。
（2）岗位分工明确，各种机械的使用必须由专人操作，且必须有上岗证。
（3）施工中做好班前安全交底、班上安全检查等工作。
（4）锚桩施工活动平台必须调平，并与已抛设的锚锭锚缆拉结固定。
平台四周焊接栏杆，钻机必须固定牢固。
如果洪水可能淹没平台，必须将钻机调至方驳上。
（5）每个钻孔孔口应有防护措施，防止人员坠入孔内。
（6）锚锭抛设后，浮鼓上必须插上警示旗帜。
（7）每一根锚桩施工完成后，必须及时焊接与附近锚桩的平联钢管，以防疲劳破坏。
施工船舶锚缆不得系于单根无平联锚桩上。
（8）已完成锚桩区域的四角必须挂设警示旗帜，晚间设警示红灯，防止其他船只误入施工区域。
在施工期间根据施工进度应及时调整警示旗帜、警示红灯的布置。
在预报洪水位可能淹没已施工锚桩时，必须将其接长，并安装警示标志。
（9）施工期间，做好天气预报及水情的收听及发布工作，注意检查锚缆的受力及完好情况，施工船舶夜间安排人员值班，有情况及时汇报。
（10）认真执行项目部制定的《防台、防洪预案》及船舶管理相关规定。
7 环境管理
（1）建立健全项目部环境管理体系，正确分配部门管理职责。
项目部管理组织机构设置及分工如下图所示：
（2）除设有符合规定的装置外，不得在施工现场熔融沥青、焚烧油毡、油漆以及其它会产生有毒有害烟尘和恶臭气体的物质。
（3）采取措施分类控制、减少施工中产生的扬尘、粉尘，减轻对职工、居民的影响。
（4）生产垃圾按规定位置堆放，及时集中处理。
（5）设备运转、维修、保养中产生的垃圾分类存放，回收处理。
（6）对产生噪声、振动的施工机械及工序，采取措施，减轻对职工的影响，尽量使用低噪声的同类设备。
（7）钻渣以及废弃泥浆要排放到业主指定的地点，防止环境污染。
8 拟投入的机械设备一览表
9 劳动力使用计划
10 进度计划
锚桩施工进度计划见附表。
锚固桩专项施工方案
锚固桩专项施工方案1. 引言锚固桩是一种常用的地基加固方法，通常用于土木工程和建筑项目中。
本文档旨在介绍锚固桩的施工方案，包括施工前的准备工作、施工过程中的注意事项和施工后的验收及维护等内容。
2. 施工前的准备工作在进行锚固桩的施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
以下是施工前的准备工作内容：2.1 设计方案评审在施工前，需要对锚固桩的设计方案进行评审。
评审内容包括锚固桩的数量、布置方案、材料选用等。
评审结果需要与设计方进行确认，并根据结果制定施工方案。
2.2 环境调查与测量施工前需要进行环境调查与测量工作。
调查内容包括地下管线、土层情况、地下水位等。
测量工作主要是确定锚固桩的布置位置和深度。
2.3 材料采购与设备准备根据设计方案，需要采购相应的锚固桩材料，并检查其质量和数量是否满足要求。
同时，还需要准备施工所需的工具设备，保证施工过程的顺利进行。
3. 施工过程中的注意事项在锚固桩的施工过程中，需要注意一些关键的施工要点，以确保施工质量和安全。
以下是施工过程中的注意事项：3.1 施工人员培训施工前，必须对施工人员进行相应的培训，使其了解施工流程、注意事项和安全规范。
施工人员必须按照相关规定进行操作，确保施工过程的安全。
3.2 施工现场的整理和清理在施工前，需要做好现场的整理和清理工作。
清理施工现场，清除杂物和垃圾，确保施工环境整洁。
3.3 施工过程的监控与记录在施工过程中，需要进行施工过程的监控与记录。
监控施工质量和进度，记录施工中的关键数据，以便于后期的检查和评估。
3.4 施工中的安全措施施工过程中，必须严格遵守安全措施，采取必要的防护措施，确保施工人员的安全。
4. 施工后的验收及维护施工完成后，需要进行验收工作，并制定相应的维护计划。
以下是施工后的验收及维护内容：4.1 锚固桩的验收对施工完成的锚固桩进行验收，检查其质量和安装是否符合设计要求。
如有问题，及时进行修补或更换。
复合锚杆桩施工方案(原始)
复合锚杆桩施工方案(原始)
一、项目背景
近年来，地基施工领域对于提高施工效率、降低成本、确保工程质量的要求越
来越高。
为了解决土地复合锚杆桩施工过程中遇到的难题，我们制定了本施工方案。
二、施工内容
1.工程要求：根据项目需求，本工程需进行复合锚杆桩的设计和施工。
2.地基处理：在开挖前，清理场地并确保地基平整。
3.锚杆设置：根据设计要求，在适当的位置设置锚杆。
4.灌浆注浆：在锚杆设置位置进行灌浆注浆，确保锚杆牢固。
5.桩基浇筑：根据设计要求，在桩基位置进行混凝土浇筑，形成复合
锚杆桩。
6.施工检验：对施工过程进行检验，确保施工质量符合标准。
三、施工步骤
1.准备工作：组织施工人员和设备，准备施工所需材料。
2.地基处理：清理场地，确保地基平整。
3.锚杆设置：根据设计要求设置锚杆，维持锚杆的垂直度。
4.灌浆注浆：在锚杆设置位置进行灌浆注浆，保证锚杆的牢固性。
5.桩基浇筑：在桩基位置进行混凝土浇筑，形成复合锚杆桩。
6.施工检验：对施工质量进行检验，确保符合规范要求。
四、施工注意事项
1.施工安全：严格遵守安全操作规程，保障施工人员的安全。
2.施工质量：确保施工过程中质量可控，提高工程质量。
3.施工进度：合理安排施工进度，保证工程按计划进行。
4.施工文明：保持施工现场整洁，文明施工。
五、总结
本施工方案针对复合锚杆桩施工过程中的关键问题进行了详细规划和说明，通过科学施工、严格管理，确保项目顺利完成。
我们相信，本方案将对项目施工起到积极的作用，为项目的顺利实施提供保障。
锚桩施工方案
锚桩施工方案一、项目背景与概述锚桩是一种用于提供基础稳定性的施工技术，常用于土木工程项目中。
本文档旨在提供一份详细的锚桩施工方案，包括施工过程、材料要求、设备需求、质量控制等内容。
二、施工准备1.确定施工地点，根据工程要求进行勘测和设计。
2.确定锚桩的类型和规格。
3.准备所需的施工材料和设备。
三、施工步骤1.确定桩位和桩孔规格，按照设计要求进行标注。
2.开挖桩孔，保持孔壁垂直平整。
3.清理桩孔，将孔内的杂物清除干净。
4.安装钢筋笼，根据设计要求将钢筋笼放入桩孔中，并确保笼筋垂直。
5.混凝土灌注，采用泵送或人工灌注方式将混凝土灌注桩孔。
6.整顿桩顶，通过修整顶部的灌注混凝土，使其达到设计要求。
7.设置锚具，安装锚具或导管，将其与桩身连接。
8.张拉锚具，通过液压或其他机械设备将锚具拉力施加到桩身上。
9.检测锚桩质量，进行验收和检测，确保锚桩符合设计要求。
四、材料要求1.锚具：选用符合设计要求的高强度材料制作。
2.混凝土：按照设计要求控制水灰比，保证混凝土的强度和耐久性。
3.钢筋：选用符合设计要求的冷拔钢筋，并在施工过程中进行绑扎。
五、设备需求1.桩机：用于挖掘桩孔和灌注混凝土。
2.泵车：用于混凝土的输送和灌注。
3.液压张拉设备：用于锚具的拉力施加。
4.钢筋加工设备：用于钢筋的切割和加工。
六、质量控制1.严格按照设计要求进行施工，确保桩位、桩孔规格和混凝土的配比符合设计要求。
2.在施工过程中进行现场监测，确保混凝土的坍落度和浇筑质量。
3.进行锚具的张拉测试，确保张拉力符合设计要求。
4.锚桩完成后，进行质量验收和检测，包括桩位偏移、桩身强度和钢筋连接等。
七、安全措施1.施工过程中要严格遵守安全规范，戴好安全帽和防护鞋。
2.桩孔挖掘时要注意土层稳定，防止坍塌事故的发生。
3.混凝土浇筑时要确保工人的人身安全，避免混凝土溅泼或坍塌。
4.液压张拉设备操作时要注意安全，避免设备故障造成人员伤害。
八、总结本文档详细介绍了锚桩施工方案，包括施工步骤、材料要求、设备需求、质量控制和安全措施等内容。
锚桩施工方案
锚桩施工方案1. 引言锚桩是一种常用于土木工程中的基础支撑结构。
它通过将钢筋混凝土桩深埋地下，使其与地基相连，以增强地基的承载能力和稳定性。
本文将介绍锚桩施工方案，包括施工前的准备工作、施工过程以及施工后的验收工作。
2. 施工前准备在施工锚桩之前，需要进行以下准备工作：2.1 工程勘察在开始锚桩施工之前，必须进行详细的工程勘察。
勘察内容包括地下水位、地质情况、土壤承载力等。
这些信息可以帮助确定合适的锚桩类型和施工参数。
2.2 设计计算根据勘察结果和工程要求，进行锚桩的设计计算。
计算内容包括锚桩的数量、直径、长度以及布置方式等。
2.3 材料准备根据设计要求，准备好合适的钢筋和混凝土材料。
确保材料的质量符合相关标准。
2.4 施工人员培训对施工人员进行必要的培训，使其熟悉锚桩的施工流程和安全操作规程。
确保施工过程中安全可控。
3. 施工过程锚桩的施工过程一般包括以下步骤：3.1 打桩按照设计要求，选取合适的桩机和打桩工艺进行锚桩的打入。
在打桩过程中，要保证垂直度和水平度的控制，以确保锚桩的质量。
3.2 钢筋焊接根据设计要求，在桩顶部或桩体内焊接钢筋。
焊接点要求牢固可靠，确保钢筋与锚桩之间的连接强度。
3.3 浇筑混凝土在钢筋焊接完成后，进行混凝土的浇筑。
混凝土要求质地均匀、饱满，并保证与钢筋的完全包裹。
在浇筑过程中，要注意防止混凝土渗漏、气泡和裂缝的产生。
3.4 后处理混凝土浇筑完成后，对锚桩进行后处理。
包括修整锚桩顶部和桩身，保持其平整，并进行必要的养护工作。
4. 施工后验收施工完成后，需要进行锚桩的验收工作。
验收内容主要包括以下几个方面：4.1 锚桩质量检查通过检查锚桩的垂直度、水平度、钢筋焊接质量以及混凝土质量等，确认锚桩的质量是否符合设计要求。
4.2 现场清理清理施工现场，包括清除施工过程中产生的废弃物和污染物，保持周围环境的整洁和安全。
4.3 施工记录整理整理施工过程中的相关记录，包括工程勘察报告、设计计算表、施工记录、验收记录等。
锚桩
目录1.工程概况 (2)2.施工布置 (2)3.施工进度计划 (2)4. 施工方案 (2)5.机械及人员配置 (4)6. 质量、安全保证措 (6)1. 工程概况溢洪道锚桩工程主要为溢洪道挑流鼻坎段EL273平台沿0+337.165-0+435.932段均匀布设，锚桩单根长度为26.45m(含顶部弯头长度);设计为3Φ32为一根，锚桩共计18根，开孔高程为EL273，孔底高程为EL249，入岩24米。
（水面高程为261.5，锚桩孔12.5m在水面以下）每根锚桩焊接一根长度为23.8m长Φ25无缝钢管作为注浆管。
（注浆管顶部露出孔口）2施工布置供风：采用移动式13m3空压机，空压机布置在导流洞进入溢洪道的道路进口处；供电：采用坝后下游围堰处变压器接电，作业现场配置配电箱或柜，电缆或黑皮胶线引入作业面用电设备供水：采用2吋50米扬程水泵直接从溢洪道出口段堵河中抽取河水，引管路供锚桩施工用水。
锚桩加工场:设在EL273施工平台,承担分段锚桩的加工工作。
钢筋加工厂：设在沿下游围堰道路进入溢洪道进口处EL278平台。
3施工进度计划根据施工现场的情况，计划2011年5月5日开始至2011年5月20日完成，计划工期为15天。
４施工方案锚桩采用100B钻机进行造孔，罗盘控制锚孔参数；在钢筋加工厂按照设计要求加工锚桩，然后采用人工配合ZL50装载机转运至EL273工作平台附近，锚桩安装过程中采用16T吊车现场配合人工安装；吊装完成后将锚桩注浆所用的砂浆搅拌机、注浆机布设在就近的作业平台上进行注浆作业。
4.1 锚桩造孔采用100B钻机进行锚桩造孔，直径Ф110mm。
造孔前需要进行以下工作：4.2.1按照设计图纸沿0+337.165-0+435.932段均匀布设锚桩孔位，共计18个孔。
4.2.2对钻机支架进行加固，确保造孔时钻机平台牢固，钻孔方向、孔位准确；4.2.3检查钻机作业支架的位置、倾角。
造孔时要及时用罗盘检查，调整孔位倾角，同时根据施钻情况记录好岩石变化。

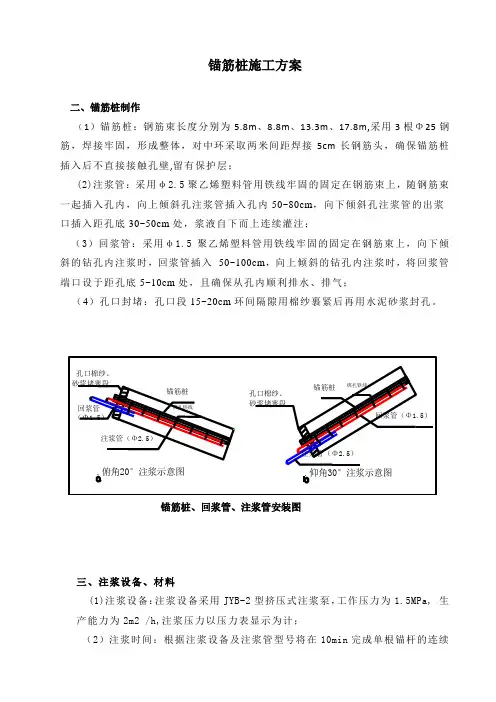

锚筋桩施工方案
锚筋桩施工方案二、锚筋桩制作（1）锚筋桩：钢筋束长度分别为5.8m 、8.8m 、13.3m 、17.8m,采用3根Φ25钢筋，焊接牢固，形成整体，对中环采取两米间距焊接5cm 长钢筋头，确保锚筋桩插入后不直接接触孔壁,留有保护层；(2)注浆管：采用φ2.5聚乙烯塑料管用铁线牢固的固定在钢筋束上，随钢筋束一起插入孔内，向上倾斜孔注浆管插入孔内50~80cm ，向下倾斜孔注浆管的出浆口插入距孔底30~50cm 处，浆液自下而上连续灌注；（3）回浆管：采用φ1.5聚乙烯塑料管用铁线牢固的固定在钢筋束上，向下倾斜的钻孔内注浆时，回浆管插入 50~100cm ，向上倾斜的钻孔内注浆时，将回浆管端口设于距孔底5~10cm 处，且确保从孔内顺利排水、排气；（4）孔口封堵：孔口段15~20cm 环间隔隙用棉纱裹紧后再用水泥砂浆封孔。
锚筋桩回浆管（Φ1.5）注浆管（Φ2.5）孔口棉纱、砂浆堵塞段锚筋桩孔口棉纱、砂浆堵塞段注浆管（Φ2.5）回浆管（Φ1.5）.俯角20°注浆示意图.仰角30°注浆示意图绑扎铁线绑扎铁线锚筋桩、回浆管、注浆管安装图三、注浆设备、材料(1)注浆设备：注浆设备采用JYB-2型挤压式注浆泵，工作压力为1.5MPa, 生产能力为2m2 /h,注浆压力以压力表显示为计；（2）注浆时间：根据注浆设备及注浆管型号将在10min 完成单根锚杆的连续注浆（有裂隙、断层的除外），当排气管溢出浆液或停止排气时，停止注浆；（3）水泥：锚筋桩的水泥砂浆采用强度等级42.5的普通硅酸盐水泥；（4）砂：采用最大粒径不大于3mm；（5）灰砂比：选用灰砂比1：0.8~1.5的水泥砂浆注浆。
四、施工方法（1）洗孔、验孔注浆前将孔内的岩粉、碎石、泥浆和水采用压缩空气冲洗干净，洗孔结束后必须进行验孔，合格后方可进行下道工序。
（2）注浆锚筋桩注浆采用水泥砂浆，用砂浆泵灌注。
砂浆严格按试验确定的配合比进行配料，水泥砂浆配合比，应在以下规定的范围内通过试验选定：水泥：砂：水= 1：0.8～1.5：0.4~0.6（重量比），利用人工现场拌制，随用随拌，一次拌和砂浆均在初凝前用完。
旋喷锚桩工程施工方案
一、工程概况工程名称：XX项目基坑支护工程工程地点：XX市XX区XX路建设单位：XX房地产开发有限公司设计单位：XX建筑设计研究院勘察单位：XX工程勘察设计有限公司监理单位：XX工程监理有限公司二、施工目的为确保基坑施工安全，防止土体滑坡、坍塌，本方案采用旋喷锚桩施工技术，以增强地基承载力，提高基坑稳定性。
三、施工工艺1. 施工准备（1）技术准备：熟悉施工图纸、施工规范、质量标准，了解施工现场环境。
（2）材料准备：旋喷桩原材料，如水泥、砂、石子、钢筋等；施工机械设备，如旋喷机、钻机、搅拌机等。
（3）人员准备：组织施工队伍，明确各岗位职责，进行技术交底。
2. 施工流程（1）测量放线：根据设计图纸，对基坑进行测量放线，确定桩位。
（2）钻孔：采用旋喷机进行钻孔，确保孔位、孔深、孔径符合设计要求。
（3）旋喷：将水泥浆、砂、石子等原材料按比例搅拌，通过旋喷机注入孔内，形成旋喷桩。
（4）锚杆施工：在旋喷桩顶部安装锚杆，进行锚杆张拉、锁定。
（5）喷射混凝土：在旋喷桩表面喷射混凝土，形成护壁。
（6）养护：完成上述施工后，对旋喷锚桩进行养护，确保混凝土强度。
3. 施工要求（1）钻孔：钻孔深度、孔径、孔位、孔斜度等应符合设计要求。
（2）旋喷：旋喷桩的直径、长度、强度等应符合设计要求。
（3）锚杆：锚杆的长度、直径、锚固深度、锚杆间距等应符合设计要求。
（4）喷射混凝土：喷射混凝土厚度、强度、表面平整度等应符合设计要求。
四、质量控制1. 材料检验：对水泥、砂、石子、钢筋等原材料进行检验，确保符合设计要求。
2. 施工过程控制：严格按照施工工艺进行施工，确保各道工序质量。
3. 检验检测：对钻孔、旋喷、锚杆、喷射混凝土等工序进行检验检测，确保符合设计要求。
五、安全文明施工1. 安全生产：严格执行安全操作规程，确保施工安全。
2. 文明施工：保持施工现场整洁，合理堆放材料，减少噪音、粉尘污染。
3. 环保措施：采取有效措施，降低施工对周边环境的影响。
钢管锚岩桩工程施工方案
钢管锚岩桩工程施工方案一、项目概况1.1 项目背景本项目位于地区，是公司承接的一处重要工程，项目地质条件较为复杂，需要采用钢管锚岩桩进行固结支护。
1.2 工程范围本工程的施工范围包括详细描述。
1.3 施工目标本工程的施工目标是目标描述。
二、施工方案2.1 钢管锚岩桩设计根据工程需要，设计了具体的钢管锚岩桩方案，包括钢管规格、锚固长度、锚固角度等，以确保施工的效果和稳定性。
2.2 施工工艺流程2.2.1 预处理工作施工前需要进行详细描述的预处理工作，包括场地清理、钢管安装准备等。
#### 2.2.2 钢管锚岩桩施工 1. 钻孔：根据设计要求，在预定位置进行钻孔，确保孔径和深度符合要求。
2. 安装锚具：将钢管安装在孔内，并进行锚具的固定。
3.浇筑灌浆：经过封固处理的孔道内进行灌浆，以巩固土体和钢管。
2.3 施工注意事项2.3.1 安全防护在施工过程中，需要加强安全管理，确保施工人员安全和工程质量。
####2.3.2 施工质量控制对每一个环节的施工质量进行监控，及时发现问题并进行处理。
2.4 施工周期与成本本工程的施工周期预计为天数，施工成本大致为金额。
三、施工后期处理3.1 验收与整改施工结束后，进行工程验收，并根据验收情况进行整改，确保工程质量。
### 3.2 设备及材料清理工程结束后，对施工中使用的设备和材料进行清理，保证环境整洁。
四、结语通过合理的施工方案和严格的质量安全管理，本工程顺利完成，为目的提供了坚实的支护。
在今后的施工中，我们公司将继续秉持工匠精神，不断提升施工水平，为各类工程提供优质服务。
以上是钢管锚岩桩工程施工方案的详情，感谢您的阅读。
锚桩施工方案
株洲市湘江五桥主桥锚桩施工技术方案编制：审核：中交二航局株洲湘江五桥工程项目经理部二○○八年五月目录1 概述 (1)2 锚桩施工工艺流程 (2)3 锚桩布置图 (3)4锚桩的施工 (5)5 锚桩施工质量保证措施 (7)5.1 管理措施 (7)5.2技术措施 (7)6 锚桩施工安全保证措施 (8)7 环境管理 (8)8 拟投入的机械设备一览表 (9)9 劳动力使用计划 (10)10 进度计划 (10)1 概述株洲湘江五桥主桥采用90m+150m+90m的三跨拱梁刚构组合体系连续梁桥，其中30#、31#墩为主墩，其承台设计为两个12.9×12.9×5.0m左右分离的实体砼结构，封底混凝土厚度2.5m，单个承台下面布置4根直径3.5m的钻孔灌注桩。
29#、32#墩为过渡墩，承台为平面尺寸10.8×8.2m、高3.5m，左右幅分离，下设4根直径2.2m嵌岩桩基础。
根据株洲市红港大桥详细勘察阶段《岩土工程勘察报告》，墩位处地质情况为：表层细砂或残积粉土等松散覆盖层厚0.3～1.8m，下覆强风化泥质粉砂岩厚1.6～4.0m，以下为中风化、微风化泥质粉砂岩。
结合主墩墩位处实际地质、水文情况，参考湘江四桥施工经验，主墩水上基础拟采用先进行双壁钢围堰施工、再在钢围堰上搭设钻孔桩平台进行桩基施工。
双壁钢围堰施工时，需要对其进行定位，而湘江株洲段河床覆盖层浅，采用定位船加导向船工艺时，存在走锚的风险，故采用锚桩进行导向、定位。
2 锚桩施工工艺流程锚桩施工工艺流程如下图所示：3 锚桩布置图为加快施工进度、减少投入，30#、31#钢围堰导向定位锚桩的布置考虑了V 型墩及箱梁施工需要，在围堰施工完成后，利用钢围堰导向定位锚桩搭设V撑及箱梁施工支架。
29#墩锚桩则兼顾了边跨支架施工需要。
锚桩布置如下图所示：30#、31#墩钢围堰导向定位锚桩平面布置图30#、31#墩钢围堰导向定位锚桩立面布置图29#墩钢围堰导向定位锚桩平面布置图29#墩钢围堰导向定位锚桩立面布置图4锚桩的施工因墩位处河床覆盖层较浅，钢围堰锚桩无法通过振动锤打入，故采用栽桩（植桩）的方式来实现。
锚桩法静载施工方案
锚桩法静载施工方案1. 引言锚桩法静载施工是在土地基中通过埋设锚桩来增加地基的承载力和稳定性的一种施工方法。
本文档将介绍锚桩法静载施工的具体方案和步骤，并提供相应的操作指导。
2. 项目概述本次施工项目位于XX市某道路改造工程，需要对部分路段进行地基加固，以增加路面的承载能力和稳定性。
采用锚桩法静载施工，可以提高地基的承载能力，保证道路的安全使用。
3. 施工准备3.1 材料准备在施工前，需要准备以下材料和设备：•竖向锚杆（规格：XXX）•预应力锚杆（规格：XXX）•驱锚器具及驱锚钢筋•水泥及其它混凝土所需材料•桩头制作所需钢筋和工具3.2 设备准备在施工前，需要准备以下设备：•钻孔机•马达缸•搅拌机•水泥搅拌车3.3 施工人员准备•施工队长•钢筋工•驾驶员•辅助工4. 施工步骤4.1 施工前准备1.根据设计要求和施工图纸，确定锚桩的位置和布置。
2.根据设计要求和施工图纸，确定锚杆的直径和长度。
3.准备好桩头制作所需的钢筋和工具。
4.2 锚杆钻孔1.使用钻孔机在锚桩位置进行孔洞的钻探。
2.根据设计要求和施工图纸，确定钻孔的直径和深度。
3.钻孔时，要严格按照设计要求和施工图纸的要求进行操作，确保钻孔的质量和准确度。
4.钻孔完成后，清理孔洞内的碎石和土层。
4.3 锚杆安装1.在钻孔完成后，根据设计要求和施工图纸，将竖向锚杆和预应力锚杆按照规定的长度和间距安装到孔洞中。
2.锚杆的安装过程中，要确保锚杆与孔洞壁间的紧密接触，并保持竖直位置。
3.驱锚器具和驱锚钢筋的安装要合理，并按照施工图纸的要求进行操作。
4.4 桩头制作1.根据设计要求和施工图纸，制作桩头。
2.桩头的制作材料和工艺要符合设计要求和施工规范。
3.确保桩头与锚杆的连接牢固可靠，达到预期的承载能力。
4.5 混凝土浇筑1.在锚杆安装和桩头制作完成后，进行混凝土的浇筑。
2.混凝土浇筑要按照设计要求和施工图纸的要求进行，确保混凝土的质量和密实度。
3.浇筑完毕后，进行养护工作，保证混凝土的强度和稳定性。
