16.2串并联电路电压的规律专项练习题

《16.2串并联电路电压的规律》专题练习题知识点回顾：1、串联电池组两端的电压等于每节电池两端电压之。

公式：U＝2、几节干电池并联组成的电池组总电压等于。

公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各部分电路两端电压之。

公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。

公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。

则电压表V1、V2的读数分别为、,L2两端的电压为。

3. 如图所示,已知电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。

4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进行检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,则电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为1.2V,则灯L 2两端的电压为V;若断开开关,电压表示数(填“变大”、“变小”或“不变”).6. 如右图所示电路中,电流表A1的示数是0.4 A,A2的示数是1.2 A,电压表V的示数是6 V,则L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。

7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为________A，电源电压最大为________V。

8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2.4 V,则L1两端的电压为,L2两端的电压为。

9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,则灯泡L2两端的电压是V,电源电压是V。

10.四只完全相同的灯泡串联后直接接在某一电源两端而正常发光，用电压表测出一只灯两端电压为2.5V，则该电源电压约为；如果将四只灯泡并联在该电源两端，则可能出现的现象是。

11．在右图所示的电路中，电源是由3节干电池串联组成的。

S闭合后则电压表V的示数为V，电压表V1的示数为V，电压表V2的示数为V，用电流表测得A处电流为0.5A，B处电流为0.3A，则通过L1的电流是A，通过L2的电流是A。

二、选择题1. 以下说法正确的是()A. 两灯并联时电流一定相等B. 两灯串联时电压一定相等C. 两灯电流相等时一定是串联的D. 电灯电压相等时,可能是并联的2. 用电压表分别测量同一电路中两盏电灯的电压,结果它们两端的不电压相等,由此判断两盏电灯的连接方式是()A. 一定是串联B. 一定是并联C. 串联、并联都有可能D. 无法判断3. 如图所示是小明同学测量小灯泡L2两端电压的电路。

图中有一条导线接错了，接错的导线是( )A. 导线1B. 导线2C. 导线3D. 导线44. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为U ab＝2 V，U bc＝4V，U ac＝6 V，在表格中记录数据后，下一步应该做的是( )A. 整理器材，分析数据，得出结论B. 对换L1和L2的位置，再测出一组电压值C. 改变电源电压，再测出几组电压值D. 换用不同规格的小灯泡，再测出几组电压值5. 如图所示电路,两盏相同的电灯在闭合开关后都能发光。

过了一会儿,两盏电灯突然同时都不亮了,且电压表示数变大，电流表的示数变为零。

如果电路只有一处故障,则故障可能是 ( )A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路6. 如图所示,电源电压保持不变,当开关S1闭合、S2断开时,电压表示数为1.5 V;当开关S1断开、S2闭合时,电压表示数为4.5 V.L1和L2两端电压分别是( )A. 3 V和4.5 VB. 1.5 V和4.5 VC. 3 V和1.5 VD. 1.5 V和3 V7. 如图甲所示电路中,当闭合开关后,两个电压表指针偏转均为图乙所示,则电阻R1和R2两端的电压分别为( )A. 1.7 V 6.8 VB. 6.8 V 1.7 VC. 1.7 V 8.5 VD. 8.5 V 1.7 V8. 如图所示的电路中,闭合开关,电压表V1的示数是6.5 V,电压表V2的示数为9 V,若电源电压为12 V,则L2两端电压是( )A. 4.5 VB.3.5 VC. 3 VD. 2 V9. 在如图甲所示电路中,当闭合开关后,两个电压表指针偏转均如图乙所示,则电阻R1和R2两端的电压分别为()A. 4.8 V,1.2 VB. 6 V,1.2 VC. 1.2 V,6 VD. 1.2 V,4.8 V10. 如图所示电路,电源电压不变,闭合开关S,灯L1和L2均发光。

一段时间后,一盏灯突然熄灭,电压表的示数不变, 电流表无示数，出现这一现象的原因可能是 ( )A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路11. 在如图所示的电路中,电源电压保持不变,当开关S闭合由到断开时,下列说法中正确的是 ( )A. 电流表的示数减小,电压表的示数不变B. 电流表的示数增大,电压表的示数增大C. 电流表的示数减小,电压表的示数减小D. 电流表的示数不变,电压表的示数不变12. 如图所示,将开关闭合后,电压表V1和V2的示数分别是6 V和4 V,则灯L1两端的电压是 ()A. 8 VB. 6 VC. 4 VD. 2 V13.小明在实验室内连接了一个两只小灯泡的电路，然后，他用电压表测量每只灯泡两端的电压后,发现两只灯泡两端电压相等,由此可以判断两只灯泡()A.一定是串联B.一定是并联C.一定不是串联D.可能是串联也可能是并联14.如图所示,电路中L1和L2是相同的灯泡,闭合开关后,L2不亮,L1发光,电路故障可能是()A.L1断路B.L1短路C.电压表断路D. L2短路15.两只相同的灯泡并联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并串联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是()A.U1∶U2=2∶1B.U1∶U2=1∶1C.U1∶U2=1∶2D.U1∶U2=1∶416.如图所示,在探究串联电路中电压的规律时,小云同学用电压表测出AB、BC、AC两端的电压分别为U AB=3.8 V、U BC=2.2V、U AC=6 V,在表格中记录数据后,下一步应该做的是()A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值17.在下图甲所示的电路中,闭合开关后,两只电压表的指针偏转均如图乙所示,则灯L1、L2两端的电压分别为()A.6 V1.5 VB.7.5 V1.5 VC.1.5 V7.5 VD.1.5 V 6 V18.电路如图所示,电源电压为9 V,当开关闭合后,两灯均正常发光,则电压表V1、V2、V3的示数可能是()A.9 V,9 V,9 VB.9 V,3 V,9 VC.9 V,2V,7 VD.9V,6 V,9 V19.如图所示，电源电压保持不变，当只闭合S2时，电压表的示数为1.5V，当只闭合S1时，电压表的示数为4.5V，则此时L1、L2两端的电压分别是（）A.3V和7.5VB.1.5V和4.5VC.3V 和1.5VD.1.5V 和3V20．如图所示，电源电压为9V ，且保持不变，开关S 闭合时，电压表的示数为3V ，则 ( )A ．1L 两端的电压为3VB ．1L 两端的电压为6VC ．2L 两端的电压为6VD ．2L 两端的电压为9V21. 如图所示,电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3,电流表A 1、A 2的示数分别为I 1、I 2,那么下列关系式正确的是()A. U 2=U 1+U 3,I 1>I 2B.U 2=U 1=U 3,I 1=I 2C.U 1+U 2=U 3,I 1<I 2D. U 2=U 1+U 3,I 1=I 2 三、实验探究题1. 若用图甲中的元件组成灯L 1、L 2串联,电压表测灯L 1两端电压的电路,请完成下列问题:(1)在右侧的方框中画出与实物图相对应的电路图;(2)已知总电压为6 V,灯L 2两端电压为3.5 V,请在图乙中标出电压表示数及接线柱;(3)连接图甲中的实物图(用笔画线代替导线)。

四、实验探究题1. 学校物理兴趣小组的同学们用如图所示的器材探究“串联电路的电压关系”, 他们选择了三节干电池串联供电,两只规格不同的小灯泡L 1 、L 2。

(1)请用笔画线代替导线,连接实物电路。

要求:L 1和L 2串联,电压表测量两灯串联后的总电压。

(2)为了保证电路的安全,连接器材时,开关应。

(3)小明同学用电压表测量L 1两端电压时,直接选用0~3 V 的量程,小悦同学说这样不行,规范的操作方法应该是。

(4)在测量L1两端电压时,两灯突然熄灭,电压表示数变为0,用电压表检测L2两端电压,电压表示数为电源电压,出现此故障的原因可能是。

2.学校物理兴趣小组的同学们在课堂上通过探究发现“串联电池组的总电压等于各串联电池的电压之和”,他们又猜测:“若把干电池并联,总电压还等于各电池电压之和吗?”请帮助他们设计一下实验方案。

探究课题:。

猜想或假设:。

设计实验:(1)实验器材:。

(2)画出实验电路图。

(3)实验步骤设计。

(4)数据记录表格设计。

(5)分析与论证:如果得出的结论与你的猜想一致,则在刚才你所设计的实验步骤中所看到的现象是。

五、计算题1. 如图所示,若电源电压为12V,V1示数为4.5V,V2为3V,则L1,L2,L3两端电压各为多少?。

合集下载

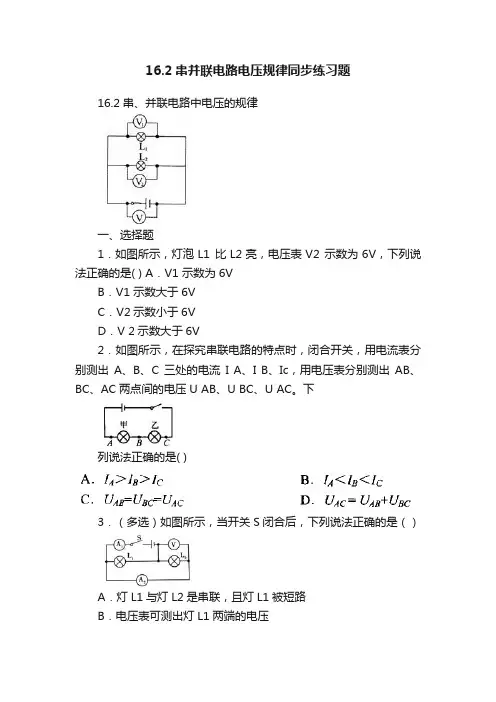

16.2串并联电路电压规律同步练习题

16.2串并联电路电压规律同步练习题16.2串、并联电路中电压的规律一、选择题1．如图所示，灯泡L1 比L2亮，电压表V2 示数为6V，下列说法正确的是( ) A．V1 示数为6VB．V1 示数大于6VC．V2示数小于6VD．V 2示数大于6V2．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流I A、I B、Ic，用电压表分别测出AB、BC、AC两点间的电压U AB、U BC、U AC。

下列说法正确的是( )3．（多选）如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则（）A．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表5．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A． 1.5V B． 3.8V C． 2.3V D． 6.1V6．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是（）A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路7．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U ab=3V，U bc=3V，U ac=6V，在表格中记录数据后，下一步应该做的是（）A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值8．下列各电路图中，电压表能测L1灯两端电压的是（）9．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V 。

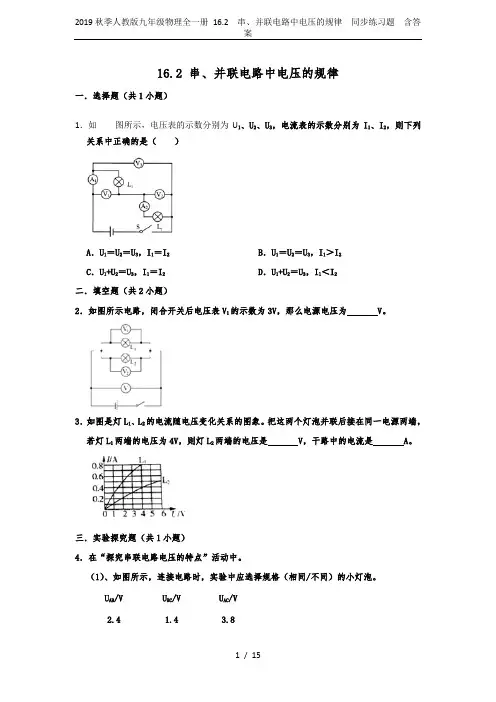

2019秋季人教版九年级物理全一册 16.2 串、并联电路中电压的规律同步练习题含答案

16.2 串、并联电路中电压的规律一．选择题（共1小题）1．如图所示，电压表的示数分别为U1、U2、U3，电流表的示数分别为I1、I2，则下列关系中正确的是（）A．U1＝U2＝U3，I1＝I2B．U1＝U2＝U3，I1＞I2C．U1+U2＝U3，I1＝I2D．U1+U2＝U3，I1＜I2二．填空题（共2小题）2．如图所示电路，闭合开关后电压表V1的示数为3V，那么电源电压为V。

3．如图是灯L1、L2的电流随电压变化关系的图象。

把这两个灯泡并联后接在同一电源两端，若灯L1两端的电压为4V，则灯L2两端的电压是V，干路中的电流是A。

三．实验探究题（共1小题）4．在“探究串联电路电压的特点”活动中。

（1）、如图所示，连接电路时，实验中应选择规格（相同/不同）的小灯泡。

U AB/V U BC/V U AC/V2.4 1.43.8（2）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

她能否测出L2两端电压？理由是（3）小明分别测出AB、BC、AC间的电压并记录在如上表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

请对小明的做法进行评价：；改进方法是。

四．计算题（共7小题）5．如图所示是小莉连接的电路，闭合开关后，发现两灯都发光，电流表A1的示数为0.68A，电流表A2的示数为0.9A，电压表示数为4.8V。

（1）画出小莉所连电路的电路图。

（2）分別求出通过灯L1、灯L2的电流及干路中的电流。

（3）分別求出灯L1、L2两端的电压和电源的电压。

6．如图1电路中，电源电压为6V．开关闭合后，电流表A的示数为0.5A，A1示数为0.3A。

求：（1）灯L1两端的电压U1；（2）通过灯L1的电流I1；（3）通过灯L2的电流I2；（4）灯L2两端的电压U2；（5）请在图2中画出电流表示数为0.5A时指针的位置（别忘了量程哦！）。

7．如图甲所示，S闭合后，A1，A2，V三只电流的指针均如图乙所示，已知V表接入的是“﹣”“15”接线柱，请回答：（1）通过L1，L2的电流为多大？（2）电流电压，L1，L2两端的电压各是多少？（以上答案均需要说明理由）8．如图所示的电路中，闭合开关，电压表的示数为12V，电流表A的示数为1.2A，电流表A1的示数为0.4A，则：（1）灯泡L1、L2两端的电压分别是多少伏？（2）通过灯泡L1、L2的电流分别是多少安？9．如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？10．如图所示电路，已知V的示数为12V，V1的示数为7V，V2的示数为9V，求L1、L2、L3两端电压各是多少？11．如图所示电路，L1、L2、L3三个灯泡完全相同，闭合开关后，V1、V2的示数均为4V，问：（1）L1、L2、L3连接方式是什么？（2）每个灯泡的电压是多少？（3）电源电压是多少？五．解答题（共4小题）12．小明同学对串联电路电压规律进行了探究。

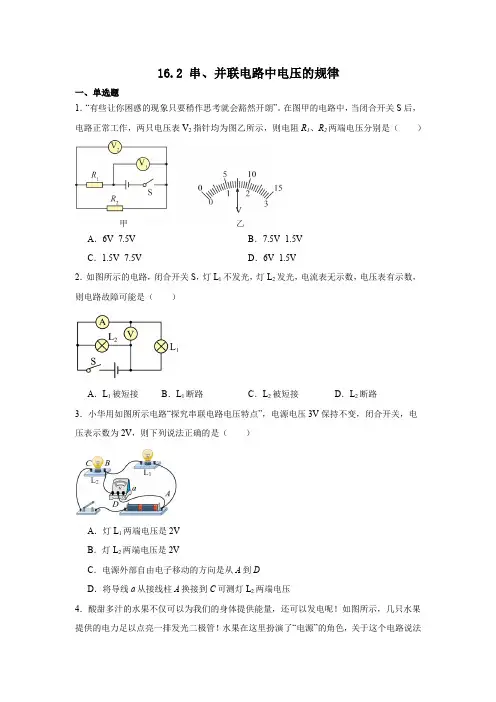

16.2串、并联电路中电压的规律同步训练-2024-2025学年人教版物理九年级全一册

16.2 串、并联电路中电压的规律一、单选题1．“有些让你困惑的现象只要稍作思考就会豁然开朗”。

在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表V2指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5VC．1.5V7.5V D．6V 1.5V2．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是（）A．L1被短接B．L1断路C．L2被短接D．L2断路3．小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（）A．水果的作用是给电路提供电压B．发光二极管工作时电路中有电荷在发生定向移动C．该电路两端只要有电压就一定有电流D．把水果串联起来可以提高电压5．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A．若R断路，则两电表的指针均无偏转B．若R断路，则电流表指针不偏转，但电压表指针偏转C．若L短路，则两电表的指针均发生偏转D．若L断路，则两电表的均无偏转6．如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V7．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8．在如图的电路中，当闭合开关后，两个电压表指针偏转角度相同（在同一位置），则电阻R1和R2的比是（）A．4:1B．5:1C．1:4D．1:5二、填空题9．串联分压，导体的电阻大，两端电压就；并联分流，导体电阻大，通过导体的电流就。

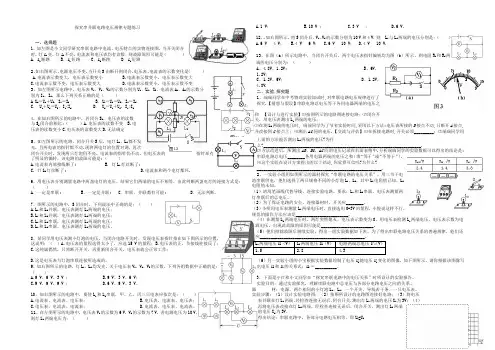

(新人教版)中考物理复习九年级物理16.2 探究串并联电路电压规律专题练习(含答案)【精品】

探究串并联电路电压规律专题练习一、选择题1、如左图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1亮，灯L 2不亮，电流表和电压表均有读数．则故障原因可能是（）A ．L 1断路 B ．L 1短路 C ．L 2断路 D ．L 2短路2、如右图所示，电源电压不变，当开关S 由断开到闭合，电压表、电流表的示数变化是（） A.电流表示数变大，电压表示数变小 B.电流表示数变小，电压表示数变大 C.电流表示数不变，电压表示数变大 D.电流表示数变小，电压表示数不变3、如左图所示电路中，电压表V 1、V 2、V 3的示数分别为U 1、U 2、U 3，电流表A 1、A 2的示数分别为I 1、I 2，那么下列关系正确的是（）A U 2＝U 1＋U 3，I 1＝I 2B ．U 1＝U 2＝U 3，I 1＝I 2C ． U 1＋U 2＝U 3，I 1<I 2D ． U 2＝U 1＋U 3，I 1>I 24、在如右图所示的电路中，若闭合S 2，电压表的读数与S 2闭合前相比:（）A.电压表的读数不变 B.电压表的读数变小C.电压表的读数变大D.无法确定5、如左图所示的电路，闭合开关S 后，电灯L 1、L 2都不发光，且两电表的指针都不动.现将两电灯的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是:（）A.电流表内部接线断了;B. 灯L 1灯丝断了;C. 灯L 2灯丝断了;D.电流表和两个电灯都坏.6、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（）A ．一定是串联;B ．一定是并联;C ．串联、并联都有可能;D ．无法判断.7、图所示的电路中，S 闭合时，下列说法中正确的是：（） A.L 1和L 2并联，电压表测灯L 1两端的电压； B.L 1和L 2并联，电压表测灯L 2两端的电压； C.L 1和L 2串联，电压表测灯L 1两端的电压； D.L 1和L 2串联，电压表测灯L 2两端的电压。

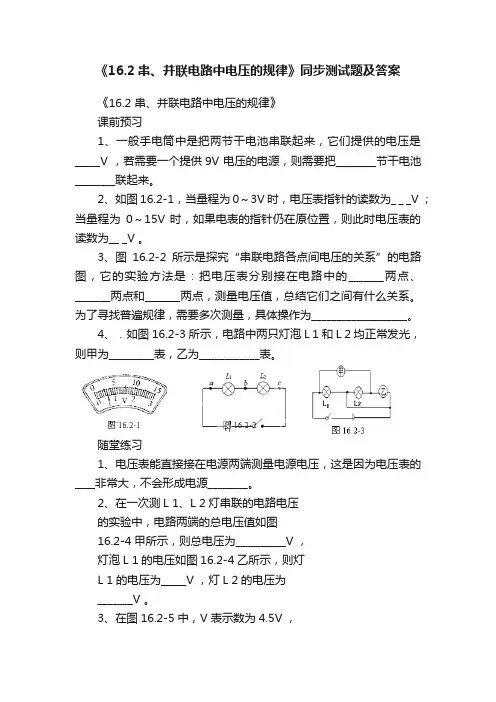

《16.2串、并联电路中电压的规律》同步测试题及答案
