钢板桩支护设计讲解
数据输入完成准备计算
弹出对话框 选择计算项目 考虑内支撑 不考虑圆弧隆起
开始计算
钢板桩强度
整体稳定
抗隆起稳定
嵌固深度
全选复制，粘 贴到word文本 中制作计算书
如果计算不通 过，可以点击 “算”，可以 修改数据重新 计算
没有了
给点掌声鼓励一下
中国瑞林怡丰特工友情制作
将钢板桩用打桩机打（压）入地基，使其互相连结成式。 钢板桩适用于柔软地基及地下水位较高的深基坑支护，施工简便，
其优点是止水性能好，可以重复使用。 钢板桩的交货状态冷弯钢板桩交货长度为6m、9m、12m、
15m，也可根据用户的要求，定尺加工，最大长度为24m。
U形钢板桩
Z形钢板桩
内支撑沟槽
外拉锚挡土墙
基坑支护
止水围堰
钢板桩的插拔
钢板桩支护计算
基坑支护设计主页面 安全等级
基坑深度 嵌固深度
桩材类型 放坡级数
地面超载
输入钢板桩参数 弹出对话框
选择钢板桩型号 自动生成参数
输入土层数
输入土参数
输入水位
水下黏聚力 和内摩擦角 不折减或少 量折减
输入支锚道数 输入支锚类型 输入水平间距 输入竖向间距 输入支锚刚度
钢板桩支护
2016.7.21 中国瑞林怡丰特工友情制作
编制依据
1、《建筑基坑支护技术规程》（JGJ120-2012）； 2、《建筑地基基础设计规范》GB50007-2011； 3、《理正深基坑7.0》 课件内部分图片来源于网络。
钢板桩简介
钢板桩是一种边缘带有锁扣装置,且这种锁扣装置可以自由组合 以便形成一种连续紧密的挡土或者挡水墙的钢结构体。
钢板桩支护的原理
钢板桩支护的原理
钢板桩支护是一种常用的土木工程施工技术，用于在土壤中暂时性地支撑周围土体。
其原理如下：
1. 钢板桩的安装：首先，在准备好的工作平台上，安装钢板桩的刀口朝向预定的施工方向，然后使用振动锤将钢板桩逐个打入土壤中，直到达到设计标高。
2. 钢板桩之间的连接：在钢板桩相邻两根之间，通过连接器将其连接在一起，以确保整个支护体系的稳定性和连续性。
3. 土体顶部的悬挂钢梁：在钢板桩安装完毕后，使用钢梁悬挂在桩顶部，以提供支撑力并分担土体的水平荷载。
4. 土体后填：随着钢板桩的安装，土体将被暂时挤压到桩和钢梁之间的空隙中。
施工完成后，可以进行土体后填，填充并压实土体，使其与支护体系形成一体化。
钢板桩支护的原理是通过利用钢板桩的强度和刚度来抵抗土体的水平压力，并通过钢板桩之间的连接和悬挂钢梁的加固来实现整个支撑体系的稳定性。
这种支护方式适用于土质较坚硬的场地，可以有效地保护施工现场和周围环境的安全。
基坑钢板桩支护方案
基坑钢板桩支护方案1. 引言在建筑施工过程中，特别是在大型建筑工程中，常常需要进行基坑的开挖工作。
而基坑的开挖往往会遇到土层松散、地下水位高等复杂地质条件，需要采取适当的支护措施来确保施工的顺利进行和工作场所的安全。
本文将介绍一种常用的基坑支护方案——基坑钢板桩支护方案。
该方案通过使用钢板桩作为基坑的支护结构，能够有效地增加土体的抗剪强度，提高施工的安全性和效率。
2. 方案设计2.1 基坑钢板桩的选择基坑钢板桩是一种由热轧或冷弯钢板制成的U型或Z型截面钢板。
其具有较高的强度和刚度，可以承受较大的水平荷载和垂直荷载。
在选择基坑钢板桩时，需要考虑以下几个因素：•土层条件：需要根据地质勘探结果确定土层的强度和稳定性，选择适当的钢板桩型号。
•地下水位：需要根据地下水位的高低来确定钢板桩的埋深和有效长度。
•周边建筑物：需要考虑周边建筑物的稳定性和保护措施，选择适当的钢板桩间距和埋深。
2.2 基坑钢板桩的施工基坑钢板桩的施工包括以下几个步骤：2.2.1 预制钢板桩钢板桩可以在工厂进行预制，以提高施工效率。
预制钢板桩可以根据设计需求进行切割、钻孔等加工，以便连接和安装。
2.2.2 桩身的安装首先，需要在基坑边缘挖掘出一条桩身沉井，沉井的深度应超过预计的地下水位。
然后，将钢板桩一截一截地逐个插入沉井，直至达到预定的埋深。
为了保证桩身的纵向位置和垂直度，可以使用调整桩头的方法进行调整。
2.2.3 桩头的连接桩头是连接在钢板桩顶部的构件，用于传递和分散荷载。
在桩头和钢板桩之间需要使用连接件进行连接，确保连接的牢固和密封。
2.3 基坑钢板桩的监测和维护在基坑钢板桩支护方案实施后，需要对支护结构进行监测和维护，确保其稳定性和安全性。
监测包括以下几个方面：•桩身的垂直度和纵向位置监测，可以使用水平仪、测斜仪等设备进行测量。
•周边土体的应力和变形监测，可以采用应变计、张力计等设备进行测量。
维护包括以下几个方面：•检查桩头和连接件的磨损情况，及时更换损坏的部件。
钢板桩支护规范
钢板桩支护规范钢板桩支护规范是指在土方工程中，采用钢板桩进行临时或永久性支护的技术规范。
下面将从设计、安装和施工等方面对钢板桩支护规范进行详细介绍。
一、设计规范：1. 根据地质条件和工程要求，确定钢板桩的长度、横间距和纵间距。
考虑桩体的承载力和变形性能，确保桩体能够承受土压力和水压力的作用。
2. 确定钢板桩的尺寸和材料。
钢板桩的尺寸应满足承载力和刚度的要求，同时考虑施工和拆除的便利性。
3. 设计桩身的连接方式和支撑结构。
钢板桩之间采用连接件连接，连接件的设计应满足受力要求，避免连接点产生过大的应力和变形。
4. 根据周围环境的要求，设计相应的防护措施，避免污染环境和对周围建筑物的损害。
二、安装规范：1. 在进行钢板桩的安装前，需进行现场勘测和地质勘察，确保周围环境和地质条件符合设计要求。
2. 根据设计要求进行桩位的布置和标定，确保桩位的位置和间距满足要求。
3. 进行钢板桩的挖掘和安装。
在挖掘过程中，应控制挖掘速度和深度，避免土体塌方。
在安装过程中，应注意桩身的竖直度和水平度，确保桩身的稳定性。
4. 安装过程中，需进行测量和记录，对桩体的位置和倾斜度进行监控和调整，确保桩体的稳定和垂直度。
三、施工规范：1. 确保施工现场的安全，配备必要的施工设备和安全措施。
2. 进行桩身连接和支撑结构的安装。
连接件的安装应符合设计要求，连接点的紧固应均匀和牢固，确保连接的稳定性。
3. 进行桩身的固定，可采用水泥、胶结土等材料对桩身进行固结，提高桩身的刚度和承载力。
4. 在挖掘和安装过程中，对发生的问题和隐患进行及时处理，并及时报告有关部门。
综上所述，钢板桩支护规范是土方工程中重要的支护措施，对设计、安装和施工等方面有着详细的规范要求，以确保钢板桩支护结构的稳定性和安全性。
在实际工程中，应严格按照规范进行操作，确保施工质量和工程安全。
钢板桩支护设计
钢板桩支护设计计算1 主要计算内容钢板桩支护设计中主要进行以下计算：(l）钢板桩内力计算。
(2）支撑系统内力计算。
(3）稳定性验算。
(4）变形估算。
各项计算内容又包含多个子项，下面逐个阐述其计算方法及步骤。
2 计算方法及步骤2.1 钢板桩内力计算对钢板桩进行内力分析的方法很多，设计时应根据支护的构造形式选择合适的分析方法，本文仅对等值梁法进行介绍，计算步骤如下。
(l）计算反弯点位置。
假定钢板桩上土压力为零的点为反弯点，设其位于开挖面以下y 处，则有：整理得：（1）式中，，——坑内外土层的容重加权平均值；H——基坑开挖深度；K a——主动土压力系数；K pi——放大后的被动土压力系数。
(2）按简支梁计算等值梁的最大弯矩和支点反力。
等值梁法计算简图如图1所示。
(3）计算钢板桩的最小人土深度。
由等值梁BG求算板桩的人土深度，取，则由上式求得(2)桩的最小人土深度：t0=y+x (3)如桩端为一般的土质条件，应乘以系数1.1～1.2 ，即t= （1.1～1.2）t0对于多层支点的支护体系，常采用等弯矩布置的形式以充分利用钢板桩的抗弯强度，减少支护体系的投人量。
其计算步骤为：a.根据所选钢板桩型号由以下公式确定最大悬臂长度h 。
（4）式中，f——钢板桩抗弯强度设计值；W——截面抗弯模量；、K a——同前b.根据表1确定各支撑跨度。
2.2 支撑系统内力计算多层支撑点布置见图2支撑内计算主要是分析围檩和撑杆（或拉锚）的内力，围檩为受均布荷载作用的连续梁，均布荷载的大小可按下式计算：（5）式中，q k——第k层围凛承受的荷载；H—―围檩至墙顶的距离；——相临两跨度值。
撑杆按偏心受压构件计算其内力即可，作用力为：（6）式中，——相临两支撑间距。
2.3 稳定性验算支护体系的稳定性验算是基坑工程设计计算的重要环节，主要包括整体稳定性分析、抗倾覆或踢脚稳定性分析、基底抗隆起稳定分析和抗管涌验算等。
(1）整体稳定性分析。
钢板桩支护
6、钢板桩的拔除
基坑回填后，要拔除钢板桩，以便重复使用，拔 除钢板桩前，应仔细研究拔桩方法顺序和拔桩时间及 土孔处理。否则，由于拔桩的振动影响，以及拔桩带 土过多会引起地面沉降和位移，会给己施工的地下结 构带来危害，并影响临近原有建筑物、构筑物或底下 管线的安全。设法减少拔桩带土十分重要，目前主要 采用灌水、灌砂措施。先用打拔桩机夹住钢板桩头部 振动1min～2min，使钢板桩周围的土松动，产生“液 化”，减少土对桩的摩阻力，然后慢慢的往上振拔。 拔桩时注意桩机的负荷情况，发现上拔困难或拔不上 来时，应停止拔桩，先振动1min～2min后再往下锤 0.5m～1.0m再往上振拔，如此反复可将桩拔出来。
④基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或 扰动基底原状土。
⑤发现异常情况时，应立即停止挖土，并应立即查清原因和 采取措施，方能继续挖土。
⑥开挖至坑底标高后，坑底应及时满封闭并进行基础施工。
第三节 施工组织方案
一、项目管理架构
项目经理 人
技术负责 人
施工人员
质安员
电工
机长 技术人员
焊工
（2）为保证钢板桩打设精度采用屏风式打入法。先 用吊车将钢板桩吊至插桩点处进行插桩，插桩时锁口 要对准，每插入一块即套上桩帽轻轻锤击。在打桩过 程中，为保证垂直度，用两台经纬仪在两个方向加以 控制。为防止锁口中心平面位移，在打桩进行方向的
钢板桩锁口处设卡板，阻止板桩位移。同时在围檩上 预先算出每块板块的位置，以便随时检查校正。钢板
①钢板桩施打前一定要熟悉地下管线、构筑物的情况， 认真放出准确的支护桩中线。
②打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、 变形严重的钢板桩，不合格者待修整后才可使用。
③打桩前，在钢板桩的锁口内涂油脂，以方便打入拔 出。

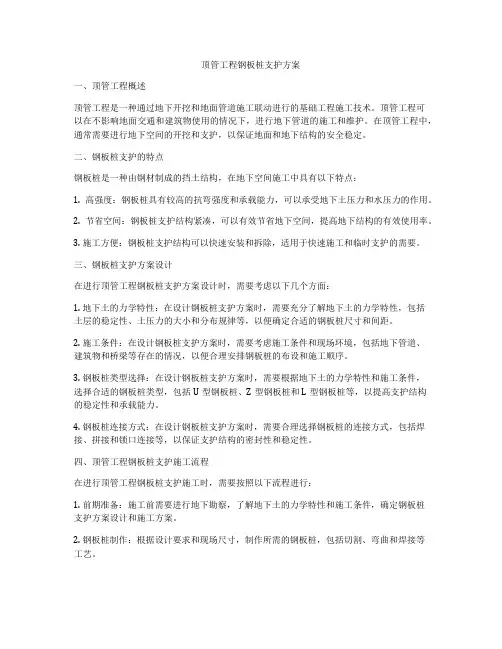

顶管工程钢板桩支护方案
顶管工程钢板桩支护方案一、顶管工程概述顶管工程是一种通过地下开挖和地面管道施工联动进行的基础工程施工技术。
顶管工程可以在不影响地面交通和建筑物使用的情况下，进行地下管道的施工和维护。
在顶管工程中，通常需要进行地下空间的开挖和支护，以保证地面和地下结构的安全稳定。
二、钢板桩支护的特点钢板桩是一种由钢材制成的挡土结构，在地下空间施工中具有以下特点：1. 高强度：钢板桩具有较高的抗弯强度和承载能力，可以承受地下土压力和水压力的作用。
2. 节省空间：钢板桩支护结构紧凑，可以有效节省地下空间，提高地下结构的有效使用率。
3. 施工方便：钢板桩支护结构可以快速安装和拆除，适用于快速施工和临时支护的需要。
三、钢板桩支护方案设计在进行顶管工程钢板桩支护方案设计时，需要考虑以下几个方面：1. 地下土的力学特性：在设计钢板桩支护方案时，需要充分了解地下土的力学特性，包括土层的稳定性、土压力的大小和分布规律等，以便确定合适的钢板桩尺寸和间距。
2. 施工条件：在设计钢板桩支护方案时，需要考虑施工条件和现场环境，包括地下管道、建筑物和桥梁等存在的情况，以便合理安排钢板桩的布设和施工顺序。
3. 钢板桩类型选择：在设计钢板桩支护方案时，需要根据地下土的力学特性和施工条件，选择合适的钢板桩类型，包括U型钢板桩、Z型钢板桩和L型钢板桩等，以提高支护结构的稳定性和承载能力。
4. 钢板桩连接方式：在设计钢板桩支护方案时，需要合理选择钢板桩的连接方式，包括焊接、拼接和锁口连接等，以保证支护结构的密封性和稳定性。
四、顶管工程钢板桩支护施工流程在进行顶管工程钢板桩支护施工时，需要按照以下流程进行：1. 前期准备：施工前需要进行地下勘察，了解地下土的力学特性和施工条件，确定钢板桩支护方案设计和施工方案。
2. 钢板桩制作：根据设计要求和现场尺寸，制作所需的钢板桩，包括切割、弯曲和焊接等工艺。
3. 钢板桩布设：按照设计要求和施工方案，将钢板桩逐个布设到地下土中，确保布设的垂直度和水平度。
地下工程支护(钢板桩)设计及计算书
地下工程支护(钢板桩)设计及计算书
项目概述
本项目是一块地下空间的支护设计，采用钢板桩支撑结构。
钢
板桩作为一种常用的工程支撑方式，经济实用，施工方便，适用范
围广泛，在地下工程中得到越来越广泛的应用。
本计算书将对支撑
设计进行详细说明。
设计计算
1. 钢板桩长度计算
根据地下结构深度及土壤性质等因素，确定钢板桩的长度。
2. 钢板桩截面尺寸计算
根据地下工程条件，选取合适的钢板桩型号，计算其截面尺寸。
3. 钢板桩嵌入深度计算
根据地下结构的要求和设计条件，确定钢板桩的嵌入深度。
4. 钢板桩桩身稳定性设计计算
根据钢板桩截面尺寸及其嵌入深度，计算钢板桩桩身稳定性设计。
5. 钢板桩锚杆设计计算
根据地下结构及土体条件，设计合适的锚固结构以保证钢板桩
稳定。
结论
本文对地下工程中采用钢板桩进行支撑的设计进行了详细说明，包括长度、截面尺寸、嵌入深度、桩身稳定性及锚杆等方面的计算。
希望对地下工程的相关设计及施工有所帮助。
钢板桩基坑支护施工方案及方法
钢板桩基坑支护施工方案及方法一、钢板桩基坑支护施工方案：1.基坑信息获取：施工前需要进行基坑周边环境的勘察，了解基坑大小、深度、土层厚度、坑底水位等信息，为后续施工提供必要的依据。
2.设计方案制定：根据勘察信息，进行基坑的设计，包括桩距、桩间距、桩高、桩宽等参数的确定，以及需要设置的边距、顶部回填、护坡等细节的设计。
3.监测系统布置：在施工前，应安装自动监测系统，对基坑周边的地表沉降、桩体竖向位移、桩体水平位移等进行实时监测，及时发现问题并采取措施。
4.分段施工：根据基坑的深度，将基坑分段进行施工。
一般采用悬挂式施工，即从坑底开始，根据需要悬挂下一节钢板桩，然后依次安装，直至到达所需深度。
5.钢板桩施工：首先在基坑周边搭设边界桩或导墙桩，然后使用挖掘机或专业的钢板桩安装机安装钢板桩。
根据需要，可以选择振动安装或者定压安装的方法。
6.防漏水处理：在钢板桩安装完成后，钢板桩间的连接处需要进行密封处理，防止地下水渗入基坑，可采取灌注胶、注浆等方式进行处理。
7.边坡处理：在钢板桩基坑支护中，边坡的处理非常重要。
可以采用喷锚、锚杆、土钉等方式对边坡进行加固和稳定，确保施工过程的安全。
8.确保施工质量：为了保证基坑支护的安全可靠，需要严格控制施工质量。
施工过程中，对各个环节进行检查，确保每节钢板桩的垂直度、水平度和正常连接。
9.监测与处理：在基坑支护施工过程中，需要对地表沉降、桩体位移、边坡变形等进行实时监测。
一旦发现异常情况，及时采取相应的措施进行处理。
二、钢板桩基坑支护施工方法：1.振动安装法：首先使用振动锤将钢板桩板片定位，然后启动振动锤，振动锤沿桩体高度进行冲击，使钢板桩板片逐步进入土层中，直到设计深度。
2.定压安装法：使用定压器将钢板桩板片沿着设计桩线安装，然后使用挖掘机或其他设备将板片送入土层，直至达到设计深度。
3.导向钢管法：在每节钢板桩的两端设置导向管，保证钢板桩垂直安装。
然后使用挖掘机或其他设备将钢板桩沿导向管安装到所需深度。
钢板桩支护设计说明(二级)
设计说明一、采用规范《建筑基坑支护技术规程》JGJ 120-99《天津岩土工程技术规范》DB 29-20-2002《建筑地基基础工程施工质量验收规范》GB 50202-2002二、地质概况根据区域地质报告，自上而下土层分布为：（略）详见相对应的全桥布置图。
三、基坑防护标准本次基坑计算依据现场实际情况，按照安全等级二级基坑执行。
支护结构设计，应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响。
对于安全等级为二级的基坑，根据《建筑地基基础工程施工质量验收规范》GB 50202-2002 对基坑分级和变形监控值规定如下：单位：cm四、钢板桩支护方案1、钢板桩的选用根据工程所在地场地特点，结合钢板桩的特性、施工方法等方面进行考虑，选用拉森Ⅳ号钢板桩，拉森Ⅳ号钢板桩宽度适中，抗弯性能好。
2、打桩设备可采用Z550型液压振动沉桩机，作为沉设拉森桩主要动力，为确保基坑开挖安全，并采用工字型钢实施围护加固。
3、计算拉森桩入土深度根据钢板桩入土的深度，按单锚浅埋板桩计算，假定上端为简支，下端为自由支承。
这种板桩相当于单跨简支梁，作用在桩后为主动土压力，作用在桩前为被动土压力，压力坑底以下的土重度不考虑浮力影响。
4、钢板桩稳定性验算板桩入土深度除保证本身的稳定性外，还应保证基坑底部在施工期间不会出现隆起和管涌现象。
详见基坑支护计算单五、钢板桩施工工艺1、钢板桩施工的一般要求⑴钢板桩的设置位置要符合设计要求，便于基础施工，即在基础边缘外留有支模、拆模的余地。
⑵基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。
各周边尺寸尽量符合板桩模数。
⑶整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
2、钢板桩施工的顺序根据施工图及高程放设沉桩定位线→实施表层土剥离→根据定位线控设沉桩导向槽→整修平整施工机械行走道路→沉设围护桩→将围护桩送至指定标高→焊接围护支撑→挖土→承台施工→填土→拔除钢板桩。
钢板桩基坑支护方案讲课稿
钢板桩基坑支护方案基坑钢板桩支护方案第一章支护形式钢板桩+两排预应力锚杆，设计支护深度10.0米。
第二章支护结构设计（1）围护桩（2）锚杆：（3）冠梁：第三章施工组织计划本工程采用项目经理负责制管理，由项目经理全权负责本项目的机械、材料和劳动力的组织及施工。
第二节土层锚杆施工1、钻孔沿基坑护坡周边，第一排间距1.3m，第二排间距0.65m,孔洞与土面成15°夹角。
2、压力灌浆压力灌浆为土层锚杆施工的重要工序。
作用是：⑴、形成锚固段。
将锚杆锚固在土层中；⑵、防止钢拉杆腐蚀；⑶、充填土层中的孔隙和裂缝，改善土质。
灌浆采用二次灌浆法。
第一次灌浆采用水泥砂浆。
第二次灌浆用水泥浆，在第一次灌浆的浆液初凝后进行。
第三节钢板桩施工一、钢板桩检验由于本工程为钢板桩用于基坑的临时支护，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的钢板桩进行矫正，以减少打桩过程中的困难。
外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。
检查中要注意：①、对打入钢板桩有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。
原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。
二、钢板桩吊运及堆放装卸钢板桩宜采用两点吊。
吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单捆起吊、钢筋捆扎、专人指挥。
钢板桩堆放的顺序、位置、方向和平可采用焊接接长，一般用鱼尾板焊接法。
接长时避免相邻两桩接头在同一深度，接头位置应错开1M以上，且宜间隔放置打桩。
⑷、围檩、拉杆、角撑：为加强钢板桩墙的整体刚度，沿钢板桩墙全长设置围檩，围檩Array用槽钢或角钢组成，通过拉杆固定于原已打好的钢管锚杆上，拉杆由两根Φ25钢筋组成，焊接于钢管锚杆上。
为稳妥起见，在钢板桩墙五个转角上另用槽钢或角钢做角撑。
