2、构造要求不具体。
3、平战转换设计不到位。在防空地下室设计中普遍 存在，也是需引起重视的问题。
202：结构计算书
1、多数设计对人防部分主要受力结构构件（如顶板 、临空墙、门框墙等）未提供结构计算书。 1、规范4.1.6条规定，防空地下室结构在常规武器爆炸动荷载或 核武器爆炸支荷载作用下，应验算结构承载力。 2、规范4.9.1条规定，防空地下室结构设计应分别按平时使用状 态的结构设计荷载及战时动荷载等效静载与静荷载同时作用相组 合进行设计。 规范4.9.4条规定，对地下水位以下带桩基的防空地下室，底板 荷载组合中应计入水压力。
3、防护密闭门框墙配筋未标注主筋锚固长。
3、防护密闭门门框墙配筋锚固构造选04FG02-P44。
3

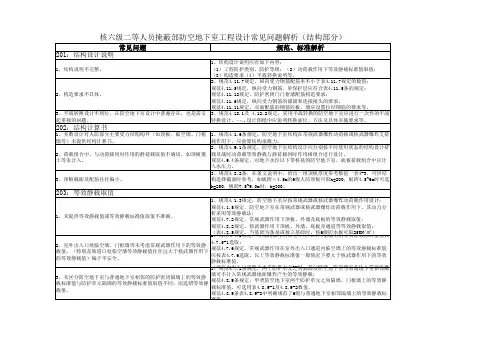

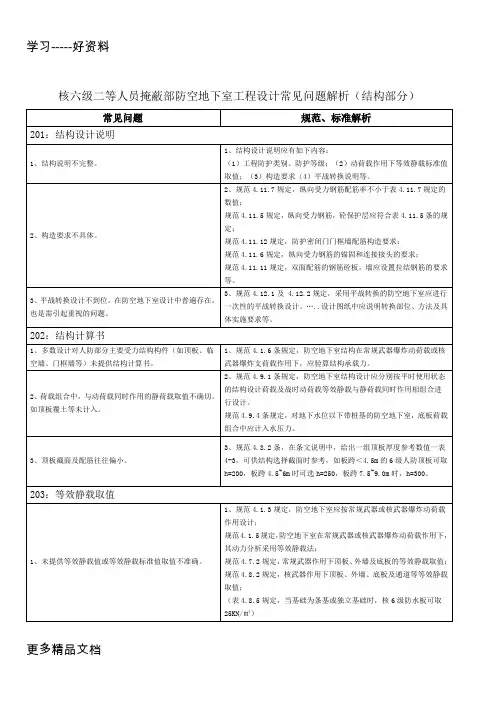

核六级二等人员掩蔽部防空地下室工程设计常见问题解析（结构部分）
