悬臂式挡土墙施工方案悬臂式挡土墙是一种常用的土木建筑结构，通过合理的施工方案能够有效地解决挡土问题。
本文将详细介绍悬臂式挡土墙的施工方案，包括材料选取、施工步骤和质量控制等方面。
一、材料选取在选择悬臂式挡土墙的材料时，应根据工程的具体需求和地质条件进行合理选择。
常用的挡土墙材料有混凝土、钢筋和挡土墙面板等。
1. 混凝土：应选用强度高、耐久性好的混凝土材料，以保证挡土墙的稳定性和安全性。
混凝土的配合比应符合设计要求，并进行严格的质量监控。
2. 钢筋：悬臂式挡土墙的钢筋应选用冷拔钢筋或普通钢筋，钢筋的直径和布置应按照设计要求进行选择。
3. 挡土墙面板：挡土墙面板一般选用钢板或混凝土预制件，其材料应具有高度的抗压和抗渗性能，以确保挡土墙的使用寿命。
二、施工步骤悬臂式挡土墙的施工需要经过一系列的步骤，下面将详细介绍每个步骤的操作要点：1. 基坑开挖：根据设计要求进行基坑的开挖，确保基坑的平整度和外形尺寸符合要求。
在挖掘过程中应注意安全，及时排除泥水。
2. 基础施工：根据设计要求进行基础的浇筑，保证基础的稳定性和承载能力。
混凝土基础的浇筑应根据气温、湿度等因素进行合理控制。
3. 钢筋制作和安装：根据设计图纸制作好所需的钢筋构件，并进行检验合格后，进行钢筋的安装。
钢筋的安装要注意布置的密度和间距。
4. 混凝土施工：在完成钢筋安装后，进行混凝土的浇筑。
混凝土的浇筑应逐层进行，每层的浇筑高度和水平度应符合要求。
5. 挡土墙面板安装：在混凝土浇筑完毕后，进行挡土墙面板的安装。
挡土墙面板的安装要注意固定牢固，保持垂直度和水平度。
6. 后期处理：挡土墙施工完毕后，应进行相应的后期处理工作，包括喷涂防水涂料、排水系统的安装和绿化等。
三、质量控制为了保证悬臂式挡土墙的质量和安全性，施工过程中需要进行严格的质量控制。
具体的质量控制措施包括：1. 施工记录：对挡土墙的施工过程进行记录，包括基坑开挖、混凝土浇筑、钢筋安装等环节的记录，以备查验。
悬臂式挡土墙施工方案(3篇)
第1篇一、工程概况悬臂式挡土墙是一种常见的土石方工程结构，主要用于支挡土体，防止滑坡、塌方等地质灾害。
本方案针对某地区一悬臂式挡土墙工程进行编制，工程规模为XXX米，高度为XXX米，宽度为XXX米，总长度为XXX米。
工程地质条件复杂，土层主要为黏土、砂土，地下水丰富。
以下为该工程的施工方案。
二、施工准备1. 技术准备- 施工前，组织施工人员学习悬臂式挡土墙的施工工艺、技术规范和操作规程。
- 对施工人员进行技术交底，明确施工要求和质量标准。
- 编制详细的施工组织设计，明确施工流程、施工顺序、施工方法等。
2. 材料准备- 混凝土：按照设计要求，准备足够的混凝土，确保强度和耐久性。
- 钢筋：根据设计图纸，准备足够的钢筋，确保规格、型号和数量的正确性。
- 砂石：选用符合要求的砂石，确保强度和级配。
- 模板：选用符合要求的模板，确保刚度、稳定性和易拆卸性。
- 防水材料：选用优质的防水材料，确保防水效果。
3. 机械设备准备- 混凝土搅拌车：用于混凝土的运输和搅拌。
- 混凝土泵车：用于混凝土的输送。
- 钢筋切割机、弯曲机：用于钢筋的加工。
- 振捣器：用于混凝土的振捣。
- 机械设备应定期检查和维护，确保正常运行。
4. 施工场地准备- 清理施工场地，确保场地平整、干净。
- 设置施工便道，方便材料运输和施工人员进出。
- 设置安全警示标志，确保施工安全。
三、施工工艺1. 施工顺序- 首先进行基础处理，包括土方开挖、地基加固等。
- 然后进行主体结构施工，包括墙身浇筑、钢筋绑扎、模板安装等。
- 最后进行防水处理、装饰装修等。
2. 施工方法- 基础处理：根据地质条件，采用换填、加固等方法进行处理。
- 墙身浇筑：按照设计图纸，分层浇筑混凝土，每层厚度不宜超过30cm。
- 钢筋绑扎：按照设计要求，绑扎钢筋，确保规格、型号和数量的正确性。
- 模板安装：选用合适的模板，确保刚度、稳定性和易拆卸性。
- 防水处理：采用防水材料进行防水处理，确保防水效果。
悬臂式挡土墙施工方案
悬臂式挡土墙施工方案一、项目背景这个项目位于我国某城市的一处山体滑坡地段，为了保障道路的安全畅通，防止山体滑坡对周边环境和居民造成影响，我们决定采用悬臂式挡土墙进行施工。
二、施工目标1.确保施工过程中的安全性和稳定性。
2.保证施工质量，满足设计要求。
3.提高施工效率，缩短工期。
三、施工方法1.施工准备（1）人员准备：组建一支专业的施工队伍，对施工人员进行技术培训和安全教育。
（2）材料准备：采购合格的建筑材料，如钢筋、混凝土、模板等。
（3）设备准备：配置挖掘机、搅拌机、吊车等施工设备。
2.施工步骤（1）测量放线：根据设计图纸，进行现场测量，确定挡土墙的位置和尺寸。
（2）挖基槽：使用挖掘机按照设计尺寸挖掘基槽，确保基槽底部平整。
（3）浇筑垫层：在基槽底部浇筑一层混凝土垫层，厚度为10厘米。
（4）安装模板：在垫层上安装模板，模板尺寸要符合设计要求。
（5）绑扎钢筋：按照设计图纸，将钢筋绑扎成悬臂式挡土墙的骨架。
（6）浇筑混凝土：将混凝土浇筑到模板内，确保混凝土密实。
（7）养护混凝土：在混凝土初凝后，进行养护，确保混凝土强度。
（8）拆除模板：混凝土强度达到设计要求后，拆除模板。
（9）回填土方：将基槽内多余的土方回填，确保回填土密实。
（10）施工验收：对施工质量进行检查，确保满足设计要求。
四、施工注意事项1.施工过程中，要严格遵守安全规定，确保施工人员的安全。
2.严格控制施工质量，对施工材料、设备进行检查，确保合格。
3.加强施工现场的管理，保持施工现场的整洁。
4.定期对施工进度进行检查，确保施工进度按计划进行。
五、施工难点及解决方案1.难点：在山体滑坡地段进行施工，地基处理难度较大。
解决方案：采用挖掘机进行地基处理，对地基进行加固。
2.难点：混凝土浇筑过程中，容易出现蜂窝、麻面等问题。
解决方案：采用泵送混凝土，加强混凝土浇筑过程中的质量控制。
3.难点：施工过程中，如何保证钢筋的绑扎质量。
解决方案：对钢筋绑扎人员进行技术培训，加强现场检查。

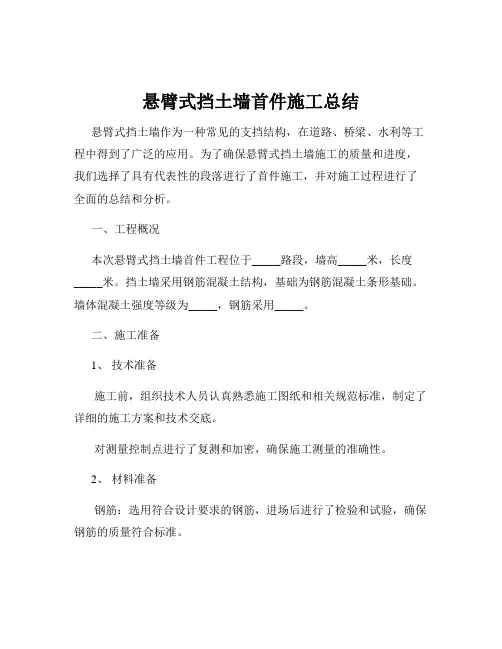

悬臂式挡土墙首件施工总结
悬臂式挡土墙首件施工总结悬臂式挡土墙作为一种常见的支挡结构，在道路、桥梁、水利等工程中得到了广泛的应用。
为了确保悬臂式挡土墙施工的质量和进度，我们选择了具有代表性的段落进行了首件施工，并对施工过程进行了全面的总结和分析。
一、工程概况本次悬臂式挡土墙首件工程位于_____路段，墙高_____米，长度_____米。
挡土墙采用钢筋混凝土结构，基础为钢筋混凝土条形基础。
墙体混凝土强度等级为_____，钢筋采用_____。
二、施工准备1、技术准备施工前，组织技术人员认真熟悉施工图纸和相关规范标准，制定了详细的施工方案和技术交底。
对测量控制点进行了复测和加密，确保施工测量的准确性。
2、材料准备钢筋：选用符合设计要求的钢筋，进场后进行了检验和试验，确保钢筋的质量符合标准。
混凝土：采用商品混凝土，提前与搅拌站沟通，确定了混凝土的配合比和供应计划。
模板：选用钢模板，模板表面平整、光滑，尺寸符合设计要求。
3、现场准备清理施工现场的障碍物和平整场地，确保施工场地的畅通和安全。
搭建了临时施工设施，如钢筋加工棚、混凝土搅拌站等。
三、施工工艺流程1、基础施工测量放线：根据设计图纸，放出基础的中心线和边线。
基坑开挖：采用机械开挖为主，人工配合为辅的方式进行基坑开挖。
开挖过程中，严格控制基坑的尺寸和深度，避免超挖和扰动基底土。
基底处理：基坑开挖完成后，对基底进行平整和夯实，并进行地基承载力检测。
如地基承载力不满足设计要求，采取相应的处理措施。
钢筋绑扎：在基底上绑扎基础钢筋，钢筋的规格、数量和间距符合设计要求。
钢筋绑扎完成后，设置垫块，保证钢筋的保护层厚度。
模板安装：安装基础模板，模板采用钢模板，模板之间用螺栓连接，并用钢管和方木进行支撑加固，确保模板的稳定性和垂直度。
混凝土浇筑：混凝土采用商品混凝土，罐车运输，溜槽入模。
混凝土浇筑过程中，分层振捣密实，防止出现漏振和过振现象。
养护：混凝土浇筑完成后，及时覆盖塑料薄膜和草帘进行养护，养护时间不少于 7 天。
悬臂式挡土墙施工技术交底
交底人
复核
接底人
日期
日期
日期
技术交底单
第6页，共9页
工程名称
银川车站站改工程
接受班组
轨道架子队
交底项目
悬臂挡土墙施工
交底日期
2017-2-14
附表1：
交底人
复核
接底人
日期
日期
日期
技术交底单
第7页，共9页
工程名称
银川车站站改工程
接受班组
轨道架子队
交底项目
悬臂挡土墙施工
（7）混凝土浇注过程中要随时检查、模板有无变形、离缝现象，一旦出现问题，要立即停止浇注，加固模板。
（8）混凝土浇筑施工后，应及时覆盖、保湿、保温养护1个月。养护期结束后，为避免其长时间暴露，受温度变化影响，墙面覆盖不小于5cm厚的麦草进行保护。
7、伸缩缝及泄水孔施工
（1）延墙身每隔10米设一道伸缩缝，遇到特殊情况宽度可适当调整，缝宽，缝内沿墙顶、内外三边填塞沥青麻筋，填深不小于。
(6）清除挡土墙基底软土均换填为碎石层，碎石换填至稳定的细砂面，并于挡墙基底碎石层内铺设两层土工格栅，层间距。
基坑开挖尺寸允许偏差及挡墙施工要求允许偏差要求见附表1
2、铺设土工格栅
（1）土工格栅应选用防腐性较强的土工格栅。
（2）格栅避免阳光长时间直接照射，铺设前碎石表面必须平整，不得有坚硬凸出物，严禁机械设备直接在格栅表面碾压。
（3）挡墙纵向钢筋采用闪光对焊，焊接接头强度不低于钢筋本身的杭拉强度；
（4）焊接接头应设在承受应力较小处并相互错开，“同一截面”[35d(d为接头钢筋的较大直接)且不小于50mm]纵向钢筋的焊接接头不应大于纵向钢筋数量的50%；
悬臂式挡土墙施工方案
悬臂式挡土墙施工方案1. 引言悬臂式挡土墙是一种非常常见的挡土结构，广泛应用于土木工程中。
它通过悬挑支撑来抵抗土体的侧向压力，并用于稳定斜坡或防止土体滑动。
本文将详细介绍悬臂式挡土墙的施工方案，包括设计前的准备工作、材料和设备的选择、施工方法等。
2. 设计前的准备工作在进行悬臂式挡土墙的施工前，需要进行一系列的准备工作，包括但不限于以下方面：2.1 地质调查和土体分析在选择施工方案之前，必须进行地质调查和土体分析，以了解工程所处的地质环境和土体性质。
这样可以确定需要采取的挡土墙形式、支护方式和使用的材料。
2.2 结构设计根据地质调查和土体分析的结果，进行悬臂式挡土墙的结构设计。
设计应考虑到土体的性质、地表荷载、水文条件等因素，以确保挡土墙的稳定性和安全性。
2.3 地基处理在施工前，需要对地基进行处理，以提高挡土墙的承载能力和稳定性。
地基处理包括清理表层土壤、夯实地基、填充加固等步骤，具体方法应根据实际情况确定。
3. 材料和设备选择悬臂式挡土墙的施工所需材料和设备的选择应符合结构设计要求和施工规范。
以下是常见的材料和设备选择：3.1 材料选择•混凝土：用于挡土墙的悬挑结构，应选择具有足够强度和耐久性的混凝土。
•钢筋：用于混凝土的加固，应选择符合设计要求的钢筋。
•隔水薄膜：用于悬挑结构与土体的隔离，应选择具有良好隔水性能的材料。
3.2 设备选择•挖掘机：用于挖掘、平整和夯实地基，应选择适量型号的挖掘机。
•清运车：用于清理施工现场的杂物和垃圾，应选择容量合适的清运车。
•叉车：用于搬运和安装重型材料，应选择能满足设计要求的叉车。
4. 施工方法悬臂式挡土墙的施工方法通常分为以下几个步骤：4.1 挖掘基坑根据结构设计要求，挖掘悬臂式挡土墙的基坑。
挖掘深度和宽度应根据设计要求确定，同时要注意基坑的支护和排水。
4.2 浇筑混凝土在基坑中浇筑带有钢筋的混凝土，形成悬挑结构。
混凝土应按照设计配比进行浇筑，注意浇筑质量和施工速度。
悬臂式挡土墙施工方案
悬臂式挡土墙施工方案悬臂式挡土墙是一种经济、快速、高效的挡土结构，常用于土方边坡的修筑。
下面是悬臂式挡土墙的施工方案。
1. 施工前准备1.1 确定挡土墙的位置和高度。
1.2 清理施工区域，将周围的杂草、树木和垃圾清除。
1.3 进行土地平整和压实，确保基础稳固。
2. 基础施工2.1 挖掘基础开槽，开槽深度一般为挡土墙高度的1/3到1/2，并将开槽内侧的土方坡度适当放缓。
2.2 在开槽底部铺设一层砂石垫层，并进行压实。
2.3 通过钢筋网或钢筋筋丝将基础与岩石或土壤固定。
3. 砌筑挡土墙3.1 用混凝土预制块、砖或石材进行挡土墙的砌筑，砌筑过程中逐层逐块悬挂砌筑。
3.2 挂墙时，先在基础上浇筑一层一米高的混凝土墩，墩顶上绑扎钢筋，再在钢筋上浇筑混凝土；再浇筑一层混凝土墩，如此循环直到墙体高度达到要求。
3.3 根据挡土墙高度和设计要求，安装钢筋支撑杆或拉索，以增强挡土墙的稳定性。
3.4 在挡土墙的背面设置排水系统，通过排水管将背后的水分及时排出。
4. 后期施工4.1 完成挡土墙主体结构后，进行墙面抹灰和喷涂防水涂料。
4.2 对挡土墙前后施工区域进行绿化处理，可以种植草坪、花草等植物，以增加景观效果。
5. 注意事项5.1 施工过程中应严格按照设计要求进行，尤其是挡土墙的高度和倾斜角度。
5.2 施工过程中应确保挡土墙的稳定，特别是在挖槽和浇筑混凝土墩的过程中，要严防塌方和滑坡事故的发生。
5.3 施工过程中应保证施工区域的安全，设置警示标志和围挡。
5.4 施工结束后，要进行验收，确保挡土墙质量符合设计要求。
以上是悬臂式挡土墙的施工方案，通过合理的施工步骤和注意事项，可以确保挡土墙的稳定性和耐久性，从而有效地保护土方边坡。
悬臂式挡土墙施工方案范本
悬臂式挡土墙施工方案范本1. 引言本文档为悬臂式挡土墙施工方案的范本，旨在提供一个施工方案的参考模板。
悬臂式挡土墙是一种常见的土木工程结构，用于支撑和保护土壤，防止土壤滑坡和崩塌。
本文档将介绍悬臂式挡土墙的设计和施工过程，并提供一些常见的施工方案范例。
2. 设计要求和基本参数在设计悬臂式挡土墙之前，需要确定以下设计要求和基本参数：•挡土墙的高度和长度•承受土壤压力的计算和分析•土壤的力学性质和特点•挡土墙的材料选择和工程造价预算•挡土墙的稳定性和安全性要求3. 施工前准备工作在开始施工悬臂式挡土墙之前，需要进行一系列的准备工作，包括：•地质勘查和土壤测试，确定土壤类型和力学性质•测量和标记挡土墙的位置和尺寸•准备挡土墙施工所需的材料和工具4. 施工过程悬臂式挡土墙的施工过程通常包括以下步骤：4.1 挖土基底•根据设计要求，使用挖土机或人工工具挖出挡土墙的基底，确保基底的平整和坚实。
4.2 基底处理•清除基底表面的杂物和不均匀物质，使其平整和清洁。
•如需要，根据设计要求添加适当的地下排水系统，以防止水分积聚。
4.3 安装挡土墙结构•根据设计要求，安装挡土墙的结构部分，包括悬臂板和背桩等。
•使用适当的工具和设备，确保结构的坚固和平衡。
4.4 安装土工格栅•根据土壤类型和设计要求，安装土工格栅，以增强挡土墙的稳定性和土壤保持能力。
•确保土工格栅的正确安装和固定，以防止其移位或破坏。
4.5 填充土壤•使用适当的土壤填充挡土墙的背面，并逐层加压和夯实。
•根据设计要求，使用合适的填充材料和方法，确保土壤的密实和稳定。
4.6 土壤保护和排水系统•根据设计要求，安装土壤保护和排水系统，以防止土壤侵蚀和水分积聚。
•根据实际情况，决定使用适当的土壤保护和排水材料，如防渗膜和排水管等。
5. 施工质量控制在施工悬臂式挡土墙的过程中，需要进行质量控制，以确保施工质量和结构的安全性。
常见的质量控制措施包括：•施工中的实时监测和检测•施工过程中的记录和报告•施工人员的培训和资质要求•现场安全和施工规范的执行6. 结束语本文档提供了一个悬臂式挡土墙施工方案的范本，介绍了悬臂式挡土墙的设计要求和施工过程。
悬臂式混凝土挡土墙施工方案
一、工程概况：１、工程情况：本工程总用地面积约23100０M2。
挡土墙工程中分两种作法，分别为悬臂式挡土墙、桩板式挡土墙,其悬臂式挡土墙从坐标１4点~36点，共计７65。
34米，平均高度5米。
2、主要工程量：悬臂式挡墙:长765。
34米，钢筋466。
6７吨;C30混凝土－６238.11立方米；C15垫层混凝土:556。
4立方米3、工期计划悬臂式挡墙基础分为两个标高，基础垫层施工比较繁,首先施工最低部位垫层,再放样砌地模砖，完成后两边回填土方,分层夯实,再进行第二次垫层施工（即最高部位).悬臂式挡墙施工计划分为三次浇筑完成,第一次基础部分完成,第二次基础顶面~2．７米,第三次按挡墙设计标高浇筑完成，脚手架采用内外双排钢管脚手架,重点加强侧向支撑,保证模板的稳定。
为保证感官效果,模板采用1830×915×18红木胶合板,配木方条、钢管安装采用对抗螺栓进行加固,混凝土采用商品混凝土．工期计划40天。
二、施工环境:该工程场地较大、平整。
钢筋加工场地设置在坐标８点旁边，采用混凝土硬化地面，计划分段施工,每次施工长度约25~３0米左右。
三、施工工序、工艺及控制方法:１、基坑开挖:先测量放线，用灰粉放出开挖边线，控制每段开挖标高.因正是雨季天气，基坑开挖必须保持良好的排水,在基坑最低处旁边设置集水坑,以利于基底排水。
基坑土方开挖采用人工配合挖掘机进行开挖。
挖掘机挖至设计标高+２0ｃm,然后人工挖除剩余２0cm土方，以免机械扰动原状土或超挖。
基坑开挖完成后因设计、甲方、监理等单位,进行验收基底承载力，标高等合格后,在最短时间内浇基础垫层，再放样进行下工序施工。
2、钢筋制作:钢筋在现场加工场集中加工，制作时应认真按图纸钢筋形状，直径大小进行下料。
每批钢筋进场要按规定进行机械性能试验,合格后方能进行加工绑扎,送检必须见证取样，否则不能作为送检试件.对进场的及制作好的成型钢筋必须按规格，分部位进行挂牌堆放.钢筋堆放要垫起，以防锈蚀。
钢筋混凝土悬臂式挡土墙施工方案
目录一、编制依据 (1)二、工程概况 (1)三、施工工艺及方案 (2)一、施工工艺流程 (2)二、施工方案 (3)四、施工设备及人员配备、工期计划 (13)一、投入本工程的主要施工机械 (13)二、投入本工程的主要劳动力 (14)3、主要检查设备、测量仪器 (15)4、计划工期 (15)五、质量保证办法 (15)六、安全保证办法 (16)七、文明施工、环境保护 (17)悬臂式挡土墙施工方案一、编制依据一、设计图纸二、《城镇道路工程施工与质量验收规范》（CJJ1-2021）3、《公路路基施工技术规范》（JTG F10-2021）4、《建筑工程绿色施工规范》（GB/T50905-2021）五、《施工现场临时用电安全技术规程》（JGJ46-2021）六、《混凝土结构工程施工质量验收规范》（GB50204-2021）7、我单位积累的类似工程的施工经验。
二、工程概况在机动车道双侧与辅道之间设置悬臂式钢筋混凝土挡土墙，悬臂挡土墙每10米设一道沉降缝，缝宽2cm，靠墙背一侧2cm深范围内嵌橡胶沥青防水密封膏，余填拘留密封膏。
挡墙墙背1.0m范围内全数用1:4灰土回填，挡墙顶均设置防撞护栏。
K0+000～K0+600段道路通过XX村，K1+000～K1+296.088（设计终点）段道路通过XX村，有少量的砖混结构衡宇和简易房需要拆迁。
其余路段均为农田、果园等。
该区域地貌单元属渭河北岸黄土塬。
地质情况主要为耕（表）土，黄土，古土壤等，场地地下水埋藏较深，可不考虑地下水对路基及管道施工的影响。
场地土对混凝土结构具微侵蚀性，对钢筋混凝土结构中的钢筋具微侵蚀性。
项目区地震动峰值加速度a=0.20g，反映谱特征周期T=0.40s,相当于地震大体烈度Ⅷ度。
可不考虑路基土的地震液化及震陷问题。
场地季节性冻土标准冻结深度小于0.60m。
三、施工工艺及方案一、施工工艺流程悬臂式挡土墙施工工艺流程见下表：土方开挖测量放样基坑开挖基底清理、3:7灰土垫层素混凝土垫层施工趾板、踵板放样趾板、踵板钢筋绑扎商品混凝土趾板、踵板模板安装趾板、踵板混凝土浇筑墙身测量放样悬臂式挡土墙施工工艺流程图二、施工方案2.1施工准备悬臂式挡土墙动工前按照设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、高程等，进行查对，与实际地形地貌有出入的，及时与设计、监理联系，必要时进行变更设计。
