连杆加工工艺方案
发动机连杆的加工工艺
发动机连杆的加工工艺发动机连杆是发动机中的重要部件之一，主要起到将活塞与曲轴连接起来的作用。
它通常由高强度铸铁或铸钢制成，具有承载高压力和高温的能力。
以下是发动机连杆的加工工艺的详细介绍。
1. 材料选择：发动机连杆通常使用高强度材料制造，如铸铁或铸钢。
这些材料具有良好的机械性能和耐热性能，能够承受高温、高压和高转速的要求。
2. 铸造：连杆的制造通常通过铸造工艺来完成。
首先，根据连杆的设计要求制作模具，然后将熔化的铁水或钢水倒入模具中，待其凝固后取出，得到初步的连杆毛坯。
3. 精加工：铸造得到的连杆毛坯需要进行进一步的精加工来满足工艺要求。
包括以下几个步骤：a. 磨削：使用砂轮或切削工具对连杆进行磨削，以去除表面的毛刺和不平整，并使其具有规定的尺寸和形状。
b. 铣削：通过铣削工艺对连杆进行加工，以产生平整的表面和规定的孔径。
铣削还可用于加工连杆上的齿轮或平面。
c. 凿破孔：可以使用钻削工具钻孔或采用冲击方式凿破连杆上的孔。
这些孔通常用于安装连杆螺栓和机油喷嘴等部件。
d. 热处理：连杆在精加工之前需要进行热处理，以提高其硬度和强度。
通常采用淬火和回火工艺来完成。
淬火可以使材料达到较高的硬度，而回火则可以消除过多的脆性。
e. 平衡：连杆在装配到发动机中之前需要进行平衡。
这是为了保证连杆在高速旋转时不会产生过大的振动和失重现象。
平衡通常通过动、静平衡仪来进行。
4. 检查和测试：完成精加工之后，连杆需要进行严格的质量检查和性能测试。
这包括尺寸测量、硬度测试、金相组织观察、磁粉检测等。
还需要在实际的发动机中进行试车和试验，以验证连杆的性能和可靠性。
总结起来，发动机连杆的加工工艺包括材料选择、铸造、精加工、热处理、平衡、检查和测试等几个关键步骤。
每个步骤都需要严格控制和操作，以确保连杆具有良好的性能和可靠性。
加工过程中还需要注意环保要求，采取适当的防护措施，以减少对环境的污染。
通过科学严谨的加工工艺，可以有效提高发动机连杆的质量和性能，进一步提高发动机的整体性能和可靠性。
连杆加工工艺
二、连杆加工工艺流程连杆加工的主要工艺流程是：拉大小头两端面——粗磨大小头两端面→拉连杆大小头侧定位面→拉连杆盖两端面及杆两端面倒角→拉小头两斜面→粗拉螺栓座面，拉配对打字面、去重凸台面及盖定位侧面→粗镗杆身下半圆、倒角及小头孔→粗镗杆身上半圆、小头孔及大小头孔倒角→清洗零件→零件探伤、退磁→精铣螺栓座面及R5圆弧→铣断杆、盖→小头孔两斜端面上倒角→精磨连杆杆身两端面→加工螺栓孔→拉杆、盖结合面及倒角→去配对杆盖毛刺→清洗配对杆盖→检测配对杆盖结合面精度→人工装配→扭紧螺栓→打印杆盖配对标记号→粗镗大头孔及两侧倒角→半精镗大头孔及精镗小头衬套底孔→检查大头孔及精镗小头衬套底孔精度→压入小头孔衬套→称重去重→精镗大头孔、小头衬套孔→清洗→最终检查→成品防锈。
三、连杆的工艺特点 (1)连杆体和盖厚度不一样，改善了加工工艺性。
连杆盖厚度为31mm，比连杆杆厚度单边小3.8mm，盖两端面精度产品要求不高，可一次加工而成。
由于加工面小，冷却条件好，使加工振动和磨削烧伤不易产生。
连杆杆和盖装配后不存在端面不一致的问题，故连杆两端面的精磨不需要在装配后进行，可在螺栓孔加工之前。
螺栓孔、轴瓦对端面的位置精度可由加工精度直接保证，而不会受精磨加工精度的影响。
(2)连杆小头两端面由斜面和一段窄平面组成。
这种楔形结构的设计可增大其承压面积，以提高活塞的强度和刚性。
在加工方面，与一般连杆相比，增加了斜面加工和小头孔两斜面上倒角工序；用提高零件定位及压头导向精度来避免衬套压偏现象的发生，但却增加了压衬套工序加工的难度。
(3)带止口斜结合面。
连杆结合面结构种类较多，有平切口和斜切口，还有键槽形、锯齿形和带止口的。
该连杆为带止口斜结合面.精加工基准采用了无间隙定位方法，在产品设计出定位基准面。
在连杆杆和总成的加工中，采用杆端面、小头顶面和侧面、大头侧面的加工定位方式；在螺栓孔至止口斜结合面加工工序的连杆盖加工中，采用了以其端面、螺栓两座面、一螺栓座面的侧面的加工定位方法。
连杆加工工艺及夹具设计
连杆的质量直接影响机械设备的 性能和寿命，因此其加工工艺至
材 料规格，采用合适的 切割方法将材料切割 成连杆毛坯。
锻造
对连杆毛坯进行锻造 ，以获得所需的形状 和机械性能。
热处理
通过适当的热处理工 艺，提高连杆的机械 性能和耐腐蚀性。
切削加工
对连杆进行切削加工 ，以获得精确的外形 尺寸和表面质量。
材料的预处理
切割与粗加工
根据设计图纸要求，对材料进行 切割和粗加工，初步形成连杆的 形状。
热处理
为了提高材料的机械性能，对预 处理后的连杆材料进行热处理， 如淬火、回火等。
材料的质量检测
尺寸检测
使用测量工具对连杆的尺 寸进行精确测量，确保其 符合设计要求。
表面质量检测
检查连杆表面是否光滑、 无缺陷，确保其质量符合 标准。
04 连杆加工中的夹具设计
夹具设计的基本原则
定位准确
确保工件在夹具中准确 定位，防止加工过程中
的移动或振动。
夹紧力稳定
夹具应提供稳定可靠的 夹紧力，以防止工件在 加工过程中松动或脱落
。
操作简便
夹具应设计得易于操作 ，方便工人快速安装和
拆卸工件。
适应性强
夹具应能适应不同规格 和形状的工件，以提高 生产效率和降低成本。
连杆加工工艺及夹具设计
• 连杆加工工艺概述 • 连杆材料选择与处理 • 连杆加工设备与工具 • 连杆加工中的夹具设计 • 连杆加工工艺优化 • 连杆加工质量检测与评估
01 连杆加工工艺概述
连杆的作用与重要性
连杆是机械传动系统中的重要零 件，主要起传递运动和动力的作
用。
连杆的工作环境要求其具有较高 的强度、刚度和耐疲劳性，以确 保机械设备的稳定性和可靠性。
连杆合件加工工艺及关键工序工装设计
连杆合件加工工艺及关键工序工装设计连杆是汽车发动机的重要部件之一，其质量和加工精度直接影响着发动机的性能和可靠性。
连杆的合件加工工艺及关键工序工装设计是保证连杆质量的重要环节。
本文将对连杆合件加工工艺及关键工序工装设计进行详细介绍。
连杆的合件加工工艺一般分为以下几个步骤：毛坯加工、粗加工、热处理、精加工和表面处理。
其中的关键工序包括毛坯加工、粗加工和精加工。
毛坯加工是制造连杆的第一步，主要是通过锻造、冷镦和精轧等工艺将毛坯材料加工成近似形状的连杆毛坯。
在毛坯加工中，对材料的选择、加工工艺的确定以及设备的选用都会对连杆的质量产生重要影响。
粗加工是将毛坯加工成近似形状的连杆，并完成孔的粗加工。
粗加工主要包括铣削、钻削和车削等工艺，通过这些工艺可以将连杆的外形和孔的位置精确到一定的范围。
关键在于工艺参数的确定，如切削速度、进给量和切削液的选择等。
精加工是将粗加工后的连杆进行进一步的加工，使其外形和孔的位置精确到的要求。
精加工包括磨削、钻削和车削等工艺，通过这些工艺可以实现高精度的加工要求。
关键在于工艺参数的确定和加工设备的稳定性。
在连杆的合件加工过程中，还需要进行热处理和表面处理。
热处理是通过控制材料的组织结构和性能来提高连杆的力学性能和抗疲劳性能。
表面处理是通过涂覆、喷涂或热处理等工艺来改善连杆的表面性能，增加其防锈和耐磨性能。
关键工序工装设计是保证连杆加工质量和提高生产效率的重要手段。
工装的设计要满足以下几个要求：定位准确、刚性稳定、便于调整和保持工装的寿命。
根据不同的加工工序和要求，设计具有专门功能的工装，如定位工装、夹紧工装和切削工装等。
在连杆合件加工工艺及关键工序工装设计中，需要注意以下几点：合理选择材料和加工工艺，确保连杆的质量和性能；严格控制加工工艺参数，保证每一个关键工序的加工质量；合理设计工装，保证加工精度和提高生产效率。
总之，连杆合件加工工艺及关键工序工装设计对于保证连杆质量和提高生产效率起着重要作用。
连杆零件的机械加工工艺规程和专用夹具设计
连杆零件的机械加工工艺规程和专用夹具设计一、前言连杆是发动机中重要的零件之一，其作用是将活塞的上下运动转化为曲轴的旋转运动。
因此，连杆的质量和加工精度直接影响发动机的性能和寿命。
本文将介绍连杆零件的机械加工工艺规程和专用夹具设计。
二、工艺流程1. 材料准备选用高强度合金钢作为连杆零件的材料。
在进行机械加工之前，需要对原材料进行热处理，以提高其硬度和强度。
2. 粗加工（1）锯切将原材料锯成长度略大于实际尺寸的毛坯。
（2）车削采用车床进行粗加工，先将毛坯两端面加工成平行面，然后进行外圆柱面、内孔等基本形状的车削。
（3）铣削采用立式铣床进行粗加工，主要是对连杆头部进行铣削，并开出油孔等结构。
3. 精密加工（1）磨削采用平面磨床和圆柱磨床对外圆柱面、内孔和连杆头等进行精密加工。
（2）钻孔采用钻床对油孔等细小结构进行加工。
（3）拉削采用拉床对轴向槽、键槽等进行加工。
4. 热处理将加工好的连杆零件进行热处理，以提高其硬度和强度。
通常采用淬火和回火的方式进行处理。
5. 组装将经过热处理的连杆零件组装到曲轴上，并进行调整，以确保其与其他零件的配合精度和运动平稳性。
三、专用夹具设计为了保证连杆零件在机械加工过程中的精度和稳定性，需要设计专用夹具。
下面介绍一种常见的夹具设计方案：1. 夹具整体结构该夹具主要由夹紧块、支撑块、定位块、压板等组成。
其中，夹紧块负责固定毛坯，支撑块负责支撑毛坯，在车削时起到了很好的辅助作用；定位块则是为了确保毛坯在夹具中的位置准确；压板则是为了防止毛坯在车削时发生移动。
2. 夹具夹紧方式该夹具采用机械夹紧的方式，通过螺旋压板来实现对毛坯的夹紧。
在进行车削等加工时，需要根据不同工序进行调整，以确保毛坯的稳定性和精度。
3. 夹具使用注意事项在使用该夹具时，需要注意以下几点：（1）夹具的各个部位需要经常清洗和润滑，以保证其正常运作。
（2）在进行车削等加工时，需要根据不同工序进行调整，并且要保证毛坯与夹具之间的接触面积充分。
连杆的加工工艺流程

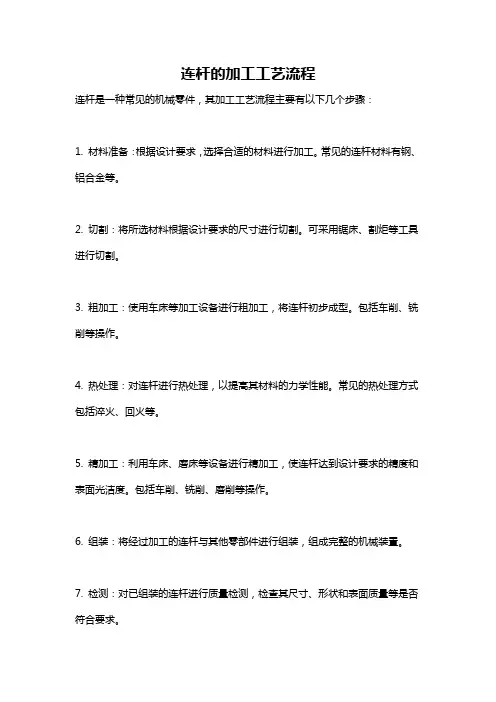

连杆的加工工艺流程
连杆是一种常见的机械零件，其加工工艺流程主要有以下几个步骤：
1. 材料准备：根据设计要求，选择合适的材料进行加工。
常见的连杆材料有钢、铝合金等。
2. 切割：将所选材料根据设计要求的尺寸进行切割。
可采用锯床、割炬等工具进行切割。
3. 粗加工：使用车床等加工设备进行粗加工，将连杆初步成型。
包括车削、铣削等操作。
4. 热处理：对连杆进行热处理，以提高其材料的力学性能。
常见的热处理方式包括淬火、回火等。
5. 精加工：利用车床、磨床等设备进行精加工，使连杆达到设计要求的精度和表面光洁度。
包括车削、铣削、磨削等操作。
6. 组装：将经过加工的连杆与其他零部件进行组装，组成完整的机械装置。
7. 检测：对已组装的连杆进行质量检测，检查其尺寸、形状和表面质量等是否符合要求。
8. 表面处理：根据需要，对连杆的表面进行处理，如镀铬、喷涂等。
以提高其耐腐蚀性和美观度。
9. 包装：对加工完成的连杆进行包装，以保护其不受损坏。
常见的包装方式有木箱、铁皮盒等。
以上是连杆的一般加工工艺流程，具体的加工过程和工艺参数会根据连杆的设计要求、材料特性和制造工艺的不同而有所不同。
连杆机械加工工艺流程及工艺装备设计方案
连杆机械加工工艺流程及工艺装备设计方案1. 引言连杆是机械工程中常用的零件之一，用于将转动运动转变为往复运动。
为了保证连杆的准确性和可靠性，需要进行机械加工。
本文将介绍连杆机械加工的工艺流程，并提出相应的工艺装备设计方案。
2. 加工工艺流程连杆的加工工艺流程通常包括以下几个步骤：2.1 材料准备首先需要根据设计要求选择合适的材料，常见的连杆材料有铸铁、钢材等。
在材料准备阶段，需要对材料进行检验，确保材料的质量符合要求。
2.2 车削加工车削加工是连杆加工的主要工艺之一。
在车削加工中，需要使用车床进行加工，在加工过程中，根据设计要求进行车削操作，将连杆的外形和尺寸加工到合适的精度。
2.3 钻孔加工除了车削加工外，还需要进行钻孔加工，以便安装其他零件。
钻孔加工可以使用钻床进行，根据设计要求进行钻孔操作，并确保钻孔的位置和尺寸的准确性。
2.4 磨削加工磨削加工可以提高连杆的精度和表面质量。
磨削加工可以使用磨床进行，根据设计要求进行磨削操作，将连杆的表面磨削到合适的精度和光洁度。
2.5 组装与调试加工完成后，需要进行连杆的组装与调试。
在组装过程中，需要根据装配要求进行部件的安装，确保各部件的相互配合良好。
完成组装后，需要进行调试，验证连杆的性能和可靠性。
3. 工艺装备设计方案为了确保连杆的加工工艺顺利进行，需要设计相应的工艺装备。
以下是连杆机械加工工艺装备的设计方案：3.1 车床车床是连杆机械加工中不可缺少的工艺装备之一。
选择合适的车床可以实现对连杆进行精确的车削加工。
根据连杆的尺寸和材料，可以选择合适的车床类型，如平面车床、立式车床等。
3.2 钻床钻床主要用于连杆的钻孔加工。
选择合适的钻床可以实现对连杆钻孔的准确性和效率。
根据连杆的钻孔要求，可以选择合适的钻床类型，如立式钻床、卧式钻床等。
3.3 磨床磨床可以提高连杆的加工精度和表面质量。
选择合适的磨床可以实现对连杆的磨削加工。
根据连杆的磨削要求，可以选择合适的磨床类型，如平面磨床、圆柱磨床等。
连杆的机械加工工艺分析
连杆的机械加工工艺分析连杆作为内燃机传动机构中的重要零部件，主要承受着往复运动的冲击负载。
因此，在其机械加工过程中，需要采用较高的精度和质量要求，以保证其强度、耐疲劳性和使用寿命。
本文将从连杆的工艺流程、加工方法和注意事项等方面，就连杆的机械加工工艺进行深入分析。
一、工艺流程1.材料准备：连杆一般采用中碳钢或合金钢制作，需要对材料进行筛选，以保证其化学成分符合要求，并且无气孔、坯身无裂纹等缺陷。
2.毛坯制备：根据所需的连杆规格和尺寸在毛坯上进行标记，然后采用锯床或切割机对毛坯进行切割，使其留有一定余量。
3.车削加工：在车床上对毛坯进行车削加工，主要包括：粗车削、精车削、端面和孔的车削等工序。
4.粗磨：通过粗磨机对加工好的连杆进行研磨，以达到所需的粗度和尺度要求。
5.精磨：采用精磨机对研磨后的连杆进行细致的精磨，以实现更高水平的加工质量和精度。
6.平衡校验：在完成精磨后，需对连杆进行平衡校验，以保证其运转平稳、无振动和噪声等问题。
7.表面处理：经过以上工艺后，连杆可进行表面强化或陶瓷涂层等表面处理，以提高其抗疲劳性和使用寿命。
二、加工方法1.车削加工：车削加工是连杆加工中最基本和常用的方法，可使加工件的外形尺寸、粗糙度、轮廓和孔的尺寸和位置精度满足要求。
在车削加工过程中，需要采用合适的刀具切削参数和设备工艺参数，以确保车削加工的精度和质量。
2.研磨加工：研磨加工可使精密零件的尺寸公差、表面粗糙度、圆度、直线度等质量指标得到进一步提高。
在研磨过程中，需选用合适的磨粒种类和磨粒粒度，与磨削液流量和磨削压力等相匹配，以达到所需的加工效果。
3.抛光加工：抛光加工是对已经磨好的工件进行表面光洁度提高的一种特殊方法。
抛光加工可使工件表面粗糙度降至Ra 0.1me比，增加表面光泽。
在抛光加工中，需选用合适的研磨研磨轮或砂轮，采用适当的研磨液和研磨压力，保证抛光加工的效果和质量。
三、注意事项1.优化工艺流程：在连杆加工过程中，需区分不同工序的加工要求和加工精度，为每个工序设计出最佳的工艺流程和方法，以确保加工质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.连杆各加工表面的加工方案
连杆的主要加工表面为大、小头孔和两端面，较重要的加工表面为连杆体和盖的结合面及连杆螺栓孔的定位面，次要加工表面为轴瓦锁口槽、油孔、大头两侧面及体和盖上的螺栓座面等。
各主要表面的工序安排如下：
（1）两端面：粗铣、粗磨、精磨
（2）小头孔：钻孔、扩孔、铰孔、半精镗、精镗、压入衬套后再精镗
（3）大头孔：扩孔、粗镗、半精镗、精镗、珩磨
连杆的机械加工路线是围绕着主要表面的加工来安排的。
连杆的加工路线按连杆的分合可分为三个阶段：第一阶段为连杆体和盖切开之前的加工，第二阶段为连杆体和盖切开后的加工，第三阶段为连杆体和盖合装后的加工。
第一阶段的加工主要是为其后续加工准备精基准（端面、小头孔和大头外侧面）；第二阶段主要加工出精基准以外的其它表面，包括大头孔的粗加工、为合装作准备的螺栓孔和结合面的粗精加工以及轴瓦锁口槽的加工等；第三阶段则主要是最终保证连杆各项技术要求的加工，包括连杆合装后大头孔的半精加工和端面的精加工及大、小头孔的精加工。
如果按主要表面的粗、精加工来划分连杆的加工阶段的话，可以按连杆合装前后来分，合装之前的工艺路线属主要表面的粗加工阶段，合装之后的工艺路线则为主要表面的半精加工、精加工阶段。
连杆两端面的加工：
采用粗铣、粗磨、精磨三道工序，并将精磨工序安排在精加工大、小头孔之前，以便改善基面的平面度，提高孔的加工精度。
粗磨在转盘磨床上，使用砂瓦拼成的砂轮端面磨削。
这种方法的生产率较高。
精磨在M7130型平面磨床上用砂轮的周边磨削，这种办法的生产率低一些，但精度较高。
连杆大、小头孔的加工：
连杆大、小头孔的加工是连杆机械加工的重要工序，它的加工精度对连杆质量有较大的影响。
小头孔是定位基面，在用作定位基面之前，它经过了钻、扩、铰三道工序。
钻时以小头孔外形定位，这样可以保证加工后的孔与外圆的同轴度误差较小。
小头孔在钻、扩、铰后，在金刚镗床上与大头孔同时精镗，达到IT6级公差等级，然后压入衬套，再以衬套内孔定位精镗大头孔。
由于衬套的内孔与外圆存在同轴度误差，这种定位方法有可能使精镗后的衬套孔与大头孔的中心距超差。
大头孔经过扩、粗镗、半精镗、精镗、金刚镗和珩磨达到IT6级公差等级。
表面粗糙度Ra 为0.4μm，大头孔的加工方法是在铣开工序后，将连杆与连杆体组合在一起，然后进行精镗大头孔的工序。
这样，在铣开以后可能产生的变形，
可以在最后精镗工序中得到修正，以保证孔的形状精度。
连杆螺栓孔的加工：
连杆的螺栓孔经过钻、扩、铰工序。
加工时以大头端面、小头孔及大头一侧面定位。
为了使两螺栓孔在两个互相垂直方向平行度保持在公差范围内，在扩和铰两个工步中用上下双导向套导向。
从而达到所需要的技术要求。
粗铣螺栓孔端面采用工件翻身的方法，这样铣夹具没有活动部分，能保证承受较大的铣削力。
精铣时，为了保证螺栓孔的两个端面与连杆大头端面垂直，使用两工位夹具。
连杆在夹具的工位上铣完一个螺栓孔的两端面后，夹具上的定位板带着工件旋转1800 ，铣另一个螺栓孔的两端面。
这样，螺栓孔两端面与大头孔端面的垂直度就由夹具保证。
连杆体与连杆盖的铣开工序：
剖分面（亦称结合面）的尺寸精度和位置精度由夹具本身的制造精度及对刀精度来保证。
为了保证铣开后的剖分面的平面度不超过规定的公差0.03mm ，并且剖分面与大头孔端面保证一定的垂直度，除夹具本身要保证精度外，锯片的安装精度的影响也很大。
如果锯片的端面圆跳动不超过0.02 mm,则铣开的剖分面能达到图纸的要求，否则可能超差。
但剖分面本身的平面度、粗糙度对连杆盖、连杆体装配后的结合强度有较大的影响。
因此，在剖分面铣开以后再经过磨削加工。
大头侧面的加工：
以基面及小头孔定位，它用一个圆销（小头孔）装夹工件铣两侧面至尺寸，保证对称（此对称平面为工艺用基准面）
2.初拟工艺路线
制定工艺路线的出发点应当是使零件的几何形状、尺寸精度及位置精度等技术要求能得到合理的保证。
在生产纲领已经确定的为大量生产的前提下可考虑采用万能性机床配以专用夹具，并尽量使工序集中来提高生产效率，除此之外，还应当考虑经济效果，以便使生产成本尽量下降。
(一)工艺路线方案一
工序一：粗磨连杆两端面；
工序二：钻小头孔；
工序三：拉小头孔；
工序四：拉大头凸块及两侧面；
工序五：铣开连杆体和盖；
工序六：扩大头孔；
工序七：拉小头凸块；
工序八：拉连杆体两侧面、半圆面和结合面；
工序九：中间检查；
工序十：粗锪连杆体两螺栓座面；
工序十一：铣连杆体轴瓦锁槽
工序十二：钻Φ6.5油孔，扩Φ10孔；
工序十三：精铣两螺栓座面；
工序十四：去毛刺；
工序十五：精铣连杆体结合面；
工序十六：精磨连杆体结合面；
工序十七：拉连杆盖两侧面、半圆面和结合面；
工序十八：粗锪连杆盖两螺母座面；
工序十九：去毛刺；
工序二十：铣连杆盖轴瓦锁口槽
工序二十一：精铣连杆盖结合面；
工序二十二：精磨连杆盖结合面；
工序二十三：精铣连杆盖两螺母座面；
工序二十四：钻、扩、铰螺栓孔；
工序二十五：扩螺栓孔并倒角；
工序二十六：去毛刺；
工序二十七：清洗；
工序二十八：中间检查；
工序二十九：装配连杆体和盖；
工序三十：扩大头孔，倒角；
工序三十一：半精磨两端面；
工序三十二：精磨两端面；
工序三十三：粗镗大头孔；
工序三十四：半精镗大头孔，精镗小头孔；
工序三十五：清洗；
工序三十六:中间检查，称量大、小头不平衡重量；工序三十七：铣去大、小头多余不平衡重量；
工序三十八：去大、小头凸块毛刺；
工序三十九：复称大、小头不平衡重量；
工序四十：钻小头油孔，倒角；
工序四十一：去油孔毛刺；
工序四十二：压铜衬套，挤压衬套孔；
工序四十三：精镗大头孔和小头衬套孔；
工序四十四：清洗；
工序四十五：中间检查；
工序四十六：珩磨大头孔；
工序四十七：清洗；
工序四十八：去毛刺；
工序四十九：终检；
工序五十：校正。
(二) 工艺路线方案二：
工序一：粗铣连杆大小头面；
工序二：粗磨连杆大小头面；
工序三：钻扩铰小头孔；
工序四：铣两侧面；
工序五：扩大头孔；
工序六：编号杆身及上盖分别做标记；
工序七：铣连杆体和连杆盖结合面；
工序八：磨连杆体和连杆盖结合面；
工序九：铣连杆体和连杆盖的斜槽；
工序十：锪两螺栓座面R12，R11；
工序十一：钻两螺栓孔；
工序十二：扩两螺栓孔并倒角；
工序十三：铰两螺栓孔；
工序十四：将连杆体和连杆盖装配在一起；
工序十五：粗镗大头孔；
工序十六：将大头孔倒角；
工序十七：精磨大小头两端面并保证大端厚度公差等级IT9； 工序十八：半精镗小头孔保证中心距190±0.05±
；
工序十九：精镗大头孔；
工序二十：称重不平衡重量；
工序二十一：按规定去重量；
工序二十二：钻小头油孔φ6.3，φ10；
工序二十三：挤压铜衬套；
工序二十四：挤压铜衬套孔；
工序二十五：小头孔两端倒角；
工序二十六：精镗小头铜衬套孔；
工序二十七：珩磨大头孔；
工序二十八：去毛刺；
工序二十九：清洗；
工序三十：终检；
工序三十一：入库。
（三）工艺方案的比较分析：
加工工艺的安排原则为先加工基准，方案一开始就把多数工序的精基准加工出来，但加工工序太多，使用机床设备多，工序比较复杂。
方案二工序数少，设备数少，可相应减少减少操作工人数和操作生产面积，且工件装夹次数少，不但科缩短辅助时间，而且在一次装夹中有利于保证各加工表面间的相互位置精度。
方案二比方案一多道扩孔工序，这样可以使后续工序粗镗大头孔的余量小而均匀，以保证在精镗大头孔后能够达到高的圆柱度要求。
连杆小头孔装配时要压入铜衬套，圆度要求高，需精镗保证，精磨端面后再镗孔，从而加工出的孔精度较高，因为在加工过程中应先面后孔才能使定位方便加工精确。
综上所述，选择方案二为加工连杆的加工方案。
