土工试验操作规程
土工合成材料直剪拉拔摩擦试验仪操作规程

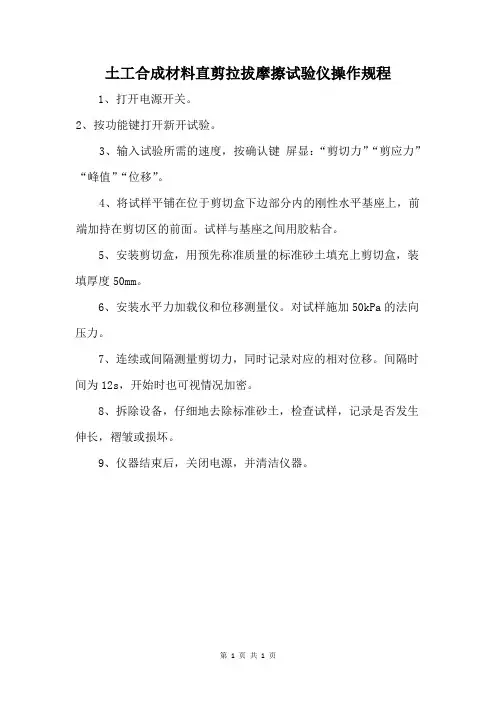

土工合成材料直剪拉拔摩擦试验仪操作规程
1、打开电源开关。
2、按功能键打开新开试验。
3、输入试验所需的速度，按确认键屏显：“剪切力”“剪应力”“峰值”“位移”。
4、将试样平铺在位于剪切盒下边部分内的刚性水平基座上，前端加持在剪切区的前面。
试样与基座之间用胶粘合。
5、安装剪切盒，用预先称准质量的标准砂土填充上剪切盒，装填厚度50mm。
6、安装水平力加载仪和位移测量仪。
对试样施加50kPa的法向压力。
7、连续或间隔测量剪切力，同时记录对应的相对位移。
间隔时间为12s，开始时也可视情况加密。
8、拆除设备，仔细地去除标准砂土，检查试样，记录是否发生伸长，褶皱或损坏。
9、仪器结束后，关闭电源，并清洁仪器。
第1 页共1 页。
土工试验操作规程
第一章试样制备1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。
1.1.2 根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01 g/cm3；一组试样的含水率与要求的含水率之差不得大于±1%。
1.1.3试样制备需的主要仪器设备，应符合下列规定：1 细筛：孔径0.5mm，2mm。
2 洗筛：孔径0.075mm。
3 台秤和天平：称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。
4 环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm；内径61.8mm，高40mm。
5 其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。
1.1.4 原状土试样制备，应按下列步骤进行：1 将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样取出土样。
检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。
2 根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡士林，刃口向下放在土样上，将环刀垂直下压，并用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝锯或切土刀整平环刀两端土样，擦净环刀外壁，秤环刀和土的总质量。
3 从余土中取代表性试样测定含水率，比重、颗粒分析、界限含水率等项试验的取样，应按本标准第1.1.5条2款步骤的规定进行。
4 切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土、制样时不得扰动。
1.1.5 扰动土试样的备样，应按下列步骤进行：1 将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。
2 对均质和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。
土工规范
土的含水量试验操作规程一、实验目的测定土的含水量，是指土在温度105～110℃下烘到恒量时所失去的水质量与达到恒量后干土质量的百分比。
本次实验的目的为学会用烘箱法测定土的含水量。
二、试验方法含水量试验方法有烘干法、酒精燃烧法、比重法、碳化钙气压法、炒干法等，其中以烘干法为室内试验的标准方法。
三、试验步骤（烘箱烘干法）1．仪器设备烘箱；天平： 称量280g ，感量0.01g ；称量盒；干燥器等。
2．操作步骤（1）取代表性土样 15～30 g ，放入称量盒内，立即盖好盒盖，放天平上称量，准确至0.01g ；（2）揭开盒盖，套在盒底，放入烘箱，在温度105～110℃下烘至质量恒定；（3）将烘干后的土样，盖好盒盖收入干燥器内冷却至室温，称干土质量（准确至0.01g ）；（4）按下式计算含水量：%100%1000221⨯--=⨯=m m m m m m s w ω 式中：ω—含水量；m o —盒质量，g ；m 1—盒加湿土质量，g ；m 2—盒加干土质量，g ；m 1－m 2—土中水质量，g ；m 1－m o —干土质量，g 。
（5）本试验需进行2次平行测定，取其算术平均值。
3．试验数据及成果整理一、实验目的测定土在天然状态下单位体积的质量。
二、试验方法：试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。
三、试验步骤（环刀法）1．仪器设备环刀；天平：称量2000 g，感量0.1g；修土刀，刮刀，凡士林油等。
2．操作步骤（1）在环刀内壁涂一层薄薄的凡士林油，并将其刃口向下放在试样上。
（2）用修土刀沿环刀外缘将土样削成略大于环刀直径的土柱，然后慢慢将环刀垂直下压，边压边削，到土样伸出环刀为止。
（3）用刮土刀仔细刮平两端余土，注意刮平时不得使土样扰动或压密。
（4）擦净环刀外壁，称量环刀加土的质量，准确至0.1g。
（5）按下式计算土的密度：VmmVm21-=＝ρ式中：ρ—密度，g/cm3；m—湿土质量，g；m1—环刀加湿土质量，g；m2—环刀质量，g；V—环刀体积，cm3。
土工试验的操作流程及相关注意事项

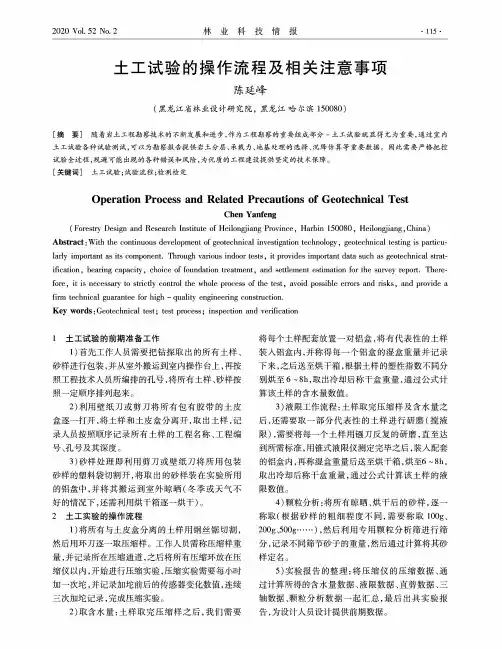

2020Vol.52No.2林业科技情报・115・土工试验的操作流程及相关注意事项陈延峰(黑龙江省林业设计研究院，黑龙江哈尔滨150080)［摘要］随着岩土工程勘察技术的不断发展和进步，作为工程勘察的重要组成部分-土工试验就显得尤为重要，通过室内土工试验各种试验测试，可以为勘察报告提供岩土分层、承载力、地基处理的选择、沉降估算等重要数据。
因此需要严格把控试验全过程，规避可能出现的各种错误和风险，为优质的工程建设提供坚定的技术保障。
［关键词］土工试验;试验流程；检测检定Operation Process and Related Precautions of Geotechnical TestChen Yanfeng(Forestry Design and Research Institute of Heilongjiang Province,Harbin150080,Heilongjiang,China) Abstract:With the continuous development of geotechnical investigation technology,geotechnical testing is particularly important as its component.Through various indoor tests,it provides important data such as geotechnical stratification,bearing capacity,choice of foundation treatment,and settlement estimation for the survey report.Therefore,it is necessary to strictly control the whole process of the test,avoid possible errors and risks,and provide a firm technical guarantee for high一quality engineering construction.Key words:Geotechnical test；test process；inspection and verification1土工试验的前期准备工作1）首先工作人员需要把钻探取出的所有土样、砂样进行包装,并从室外搬运到室内操作台上,再按照工程技术人员所编排的孔号，将所有土样、砂样按照一定顺序排列起来。
土工击实试验规范
土工击实试验规范土工击实试验规范土工击实试验培训1、击实的原理击实试验就是模拟工程现场的夯实原理,利用标准化的击实仪和操作规程,对土料施加一定的冲击荷载使之压实,从而确定所需的最大干密度和最佳含水率,作为填土施工控制质量主要依据。
在击实试验的过程中,影响土的最优含水率和最大干密度因素较多,通过对这些影响因素的分析,提高土的击实效果,达到击实试验的目的。
2、土击实性的意义用土作为填筑材料，如修筑道路、堤坝、机场跑道、运动场、建筑物地基及基础回填等，工程中经常遇到填土压实的问题。
经过搬运未经压实的填土，原状结构已被破坏，孔隙、空洞较多，土质不均匀，压缩量大，强度低，抗水性能差。
为改善填土的工程性质,提高土的强度，降低土的压缩性和渗透性，必须按一定的标准，采用重锤夯实、机械碾压或振动等方法将土压实到一定标准，以满足工程的质量标准。
3、击实试验注意事项3.1 土的均匀性取样时样品的均匀性不好控制，如果取样不准，即使其他方面控制的多么准确，最终的击实数据也是不可靠的。
所以取样一定要认真细致，确保试样能够代表母体。
对于中粗粒土，必须严格用四分法将试样缩分至需要的总数量，然后再分成5个试样，每个试样 6kg 左右。
这5个试样要代表原土样的实际级配，不能因粗细颗粒离析而影响试样的均匀性。
否则，由此引起的试验结果数据变异大，无规律，击实曲线无峰值或呈波浪线等。
3.2土样制备方法的影响依据规范进行土样的制备工作，对于天然含水率高的土样，宜用湿土法，对于天然含水率低的土样，宜用干土法。
按四分法至少准备5个试样，按2%,3%含水率递增(递减)，拌匀后装入塑料袋内或密封于盛土器内静置备用，击实试验中按公式计算出来的理论加水量制样并不能达到理想结果，水分损失不可避免。
实际操作中未必有很好的密封装置，尤其在室温较高的情况下，就不容易满足试验精度要求。
通过大量反复试验，得出下列规律:在室温为24?,28?时，实际加水量比理论加水量多0.5%,0.8%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%以内;室温为28?,35?时，实际加水量比理论加水量多1.0%,1.2%，闷料一天后，含水率与预估含水率非常接近，土在第二天含水率降低1%左右。
土工实验步骤
一、开土样1、开五个环刀，记录清楚每个环刀号（h），其中一个用于固结、四个用于往复剪——准备四个大吕盒六个小吕盒（盒子和盖子必须相对应）——取部分中间的土装入大吕盒，盒子盖好——称湿土+用于固结的环刀重及湿土+大吕盒的重量，做好记录—取中间的土放入碗内调土，第一级不加水，先用木锤锤匀，在放入碗内搅拌调匀后放入专门检测入锥深度的盒子内检测入锥深度，一级标准为（三次锥入深度皆为3-5，且三次值之差不能大于0.5），如满足要求，则挑少量土放入小吕盒记录清楚盒号——在碗内加入少量水，继续调土，调匀后检测入锥深度，二级标准（三次锥入深度皆为7-9，且三次值之差不能大于0.5），如符合标准，则挑少量土放入小吕盒记录清楚盒号，继续在碗内加入少量水，搅拌调匀后在次检测入锥深度，三级标准（三次锥入深度皆为15-17，且三次值只差不能大于0.5），如满足要求，挑少量土放入两个小吕盒记录清楚盒号，称六个小吕盒的湿土重+盒重——将六个小吕盒四个大吕盒一起放入烘箱，一天后称干土重+盒号，并做好记录。
二、固结实验所有固结仪内的东西只用取出一个铁圆饼,纸——刀口朝下放入土样——纸——石板——盖上盖子——旋转调节调紧按钮，针尖与盖子接触，且小指针必须在80-90之间。
物理实验打开开始图标——工程管理——新建工程——输入工程名称（如遵义市红花岗区实验小学）——采集——物理实验——实验编号（一般为当日日期）回车键——土样编号（T）回车键——钻孔编号（ZK11）回车键——取土深度（5.5-57）回车键——用于固结实验的环刀号（h23）回车键——输入（h23）湿土重（实称150g左右）回车键——输入吕盒号（S63）回车键——输入湿重（实称35-37g）回车键——输入干重回车键——点击新增——输入第二个吕盒，步骤和上面一致——点击新增，点击进入液塑限比重界面换——容器编号（S46）回车键——输入锥深（3.00、3.01两个值不能完全一样，必须相差0.01）回车键——输入湿土重回车键——干土重回车键——以此类推输完六组数据——点击新增换一个界面数据即自动保存，此时才能做固结实验——进入固结试验界面——输入试验编号（2014012）回车键——土样编号（T）回车键——环刀号（h）回车键——快速固结——荷重序列（50、100、200、300）——稳定标准（0.005mm）——自动——平衡自重后——检查各仪器（用手抬圆盘）—约5min后开始实验灯变红——点击开始实验，实验结束后点页面上的卸压固结实验数据处理数据处理处理——固结试验——固结试验——读入固结试验新增采样数据——成果总表——成果总表——选择总表格式——地勘院总表——鼠标点到总表的实验方法下的单元格内——点击黄色按钮汇总数据——在要做的实验前打钩——固结实验前打钩——开始汇总三、往复剪实验往复剪实验⑴装入土样，各孔对准，插入插销，挂上秤砣。
各类土工试验的操作步骤
土工试验的操作步骤实验一、含水量试验一、概述1．土的含水量是指土在105～110℃下烘至恒量时所失去的水质量和干土质量的比值，用百分数表示。
2．测定土的含水量，用作计算孔隙比、饱和度和干密度等指标。
测定风干土含水量，用作各项试验由风干土质量换算为烘干土质量的指标。
3．本试验规定采用烘干法为测定土的含水量的标准方法。
在野外如无烘箱设备或求快速测定含水量时，可采用酒精燃烧或炒干法等。
本试验介绍烘干法。
二、实验仪器设备1．烘箱：可采用电热烘箱或能控制温度105～110℃的其他能源烘箱；2．天平：称量200g，感量0.01g；3．其他：干燥器，称量盒（为简化计算手续，可将盒重定期（3～6个月）调整为恒重值）等。
三、操作步骤1．取其代表性试样：粘性土为15～20g；砂类土，有机土为50g以上，放入称量盒内，盖上盒盖，称量。
称量时可在天平的一端放上与盒等量的砝码或称量盒，可直接称得土的质量。
准确至0.01g。
2．打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘至试样质量不变为止，对含有有机质超过5%的土，应在65～75℃的恒温下烘至试样质量不变为止。
3．将称量盒从烘箱中取出，盖上盒盖，放入干燥器内冷却至室温，称干土质量，准确至0.01g。
四、计算及记录1．按下式计算含水量式中——含水量，%；m——湿土质量，g；m s——干土质量，g。
计算至0.1%。
2．本试验需进行两次平行测定，其平行差值，含水量小于40%为1%，大于40%为2%，记录并举例如下：含水量试验（烘干法）工程名称试验者试验方法计算者试验日期校核者实验二、密度试验一、概述1．土的密度是指土的单位体积质量。
本试验目的是测定土的密度，用以计算孔隙比、干密度等指标，从而了解土体结构密实情况。
2．试验根据土的特性、结构及取样难易规定分别采用环刀法（适用于粘性土）、蜡封法（适用于易破裂或坚硬难以切削的土）、灌水法和灌砂法（适用于现场采用的难以取成原状的砂、砾质土）本试验介绍环刀法。
土工布强度试验机操作规程
Q／SHL003． 1 日
1、先测量出试件的宽度和厚度，然后按一下设置键，哪个数值闪动即可用“+”“—” 键，修改哪个数值，修改完后再按设置键退出，没有任何地方闪动的情况下才可开始 试验，将试件夹紧于上下夹头，如果带引伸计(跟踪器)，将引伸计两个小夹子夹在试 件中间位置(两个小夹子的距离即是要输入的材料长度，出厂前已调为 25mm)按清 零键选择适当的速度，再按拉伸键，开始第二次试验，第二次完成后丙按存入键存入， 连续 5 次试验完成并存入试验结果后，按存入键，可显示 5 次试验的平均值，如有打 印机按打印键，可打印出结果及平均值，当试验结束后，可自动显示出拉力结果；拉 伸长度 mm；以及最大延伸率％mm；材料强度 mpa。 2、试件拉断后按回行键，可使夹头复位。 3、做压缩试验时将试件放在下压盘上按拉伸键即可。 4、如试验中七档定速不能满足试验要求时，可按 F 键选择无极调速调节合适的速度。 二、注意事项 1、丝杠、滑板应经常加油。 2、丝杠上端铜套每班加油一次。 3、蜗轮箱每三年换一次润滑油。 4、使用完毕后试验机表面应擦干净。 5、经常检查地线是否牢靠。
