ZAZQ电动三通调节阀

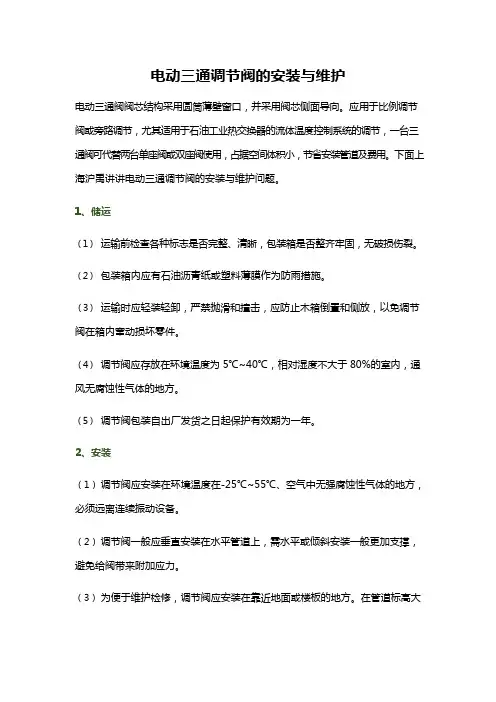

电动三通调节阀的安装与维护(可编辑修改word版)
电动三通调节阀的安装与维护电动三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。
应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
下面上海沪禹讲讲电动三通调节阀的安装与维护问题。
1、储运（1）运输前检查各种标志是否完整、清晰，包装箱是否整齐牢固，无破损伤裂。
（2）包装箱内应有石油沥青纸或塑料薄膜作为防雨措施。
（3）运输时应轻装轻卸，严禁抛滑和撞击，应防止木箱倒置和侧放，以免调节阀在箱内窜动损坏零件。
（4）调节阀应存放在环境温度为5℃~40℃，相对湿度不大于 80%的室内，通风无腐蚀性气体的地方。
（5）调节阀包装自出厂发货之日起保护有效期为一年。
2、安装（1）调节阀应安装在环境温度在-25℃~55℃、空气中无强腐蚀性气体的地方，必须远离连续振动设备。
（2）调节阀一般应垂直安装在水平管道上，需水平或倾斜安装一般更加支撑，避免给阀带来附加应力。
（3）为便于维护检修，调节阀应安装在靠近地面或楼板的地方。
在管道标高大于 2 米时，应尽量放在平台上。
同时如有手动操作，安装位置还应考虑便于操作人员手动操作和能够比较方便的看到开度指示。
（4）调节阀不应安装在旁路阀的正下方，以避免旁路阀内介质泄漏在调节阀上。
（5）为了在调节阀出现故障时不影响生产和发生安全事故，一般都需要安装旁路管线（旁通管道组合形式见下图）。
对于高温、高压、易冻、易堵和粘稠介质，还应安装排泄阀。
图旁管道组合形式（6）多尘埃环境中的调节阀，应围绕着阀杆安装一个橡皮或塑料套，以保护阀杆的抛光面。
（7）安装前必须仔细核实产品型号、规格、材质等是否符合订货要求。
（8）安装前必须仔细检查产品外观是否有破损和螺丝是否有松动。
（9）安装前必须检查阀的内腔和密封面是否有污垢、铁锈附着。
（10）安装前应清洗密封面及法兰连接面和管道、接口及流道。
（11）安装前应进行启闭检查，检查阀杆动作是否灵活。
三通阀原理讲解学习
液动(气动)三通阀工作原理液动(气动)三通阀工作原理1、概述：传统的介质过滤器为了达到工作和反冲洗要求，一般需配备五至六只手动阀门。
需按照一套标准的程序进行反冲洗，同时为了达到较好的冲洗效果，需额外配备压缩空气或滤后清水和反冲泵。
设备运行耗水、耗电量较大。
采用全新三通隔膜阀来设计的介质过滤器可以有较好的表现，该种阀门在结构设计上具有多项专利，采用模块化设计，结构紧凑、易于安装使用、可长时间免维护工作。
该阀门中没有轴承和复杂的滚动隔膜机构部件，其先进控制技术和优越性能表现经时间验证是稳定而可靠的。
三通隔膜阀做为反冲洗阀，主要应用在介质过滤器上，一般使用时安装于过滤器的进水口，如砂滤器、活性炭过滤器、海绵铁过滤式除氧器等。
其优越特性包括：独特的隔膜驱动杆装置，该装置确保冲洗口打开时供水口关闭，较短的动作行程确保水流方向能顺畅地改变，保证水源供应，防止供水与冲洗废水混合。
1)在反冲洗口打开前先关闭供水口；2)流畅地改变水流方向；不浪费进水；3)通过水流张紧(隔膜)关闭供水或反冲洗口；4)高流量；5)可以安装在不同位置。
2、结构及工作原理：三通阀的基本结构如右图。
隔膜与阀杆结为一体，当隔膜动作带动时阀杆上下移动。
正常工作时由于进水口水压作用，阀杆上移至顶部，进水口与过滤器连通；反冲洗时控制水自阀盖上端的控制口流入，使隔膜带动阀杆向下移动至阀座底部，进水口被关闭，排水口与过滤器连通；此时过滤器的出水口如果有压力水，水将从过滤器的顶部流出，从而过到反洗的目的。
与前面图例不同，此三通阀在工作时为直通流向。
液压控制信号由阀侧部进入。
本阀应用情况更多。
三通阀的控制水压(气压)来源，可以是三通前导电磁阀(见后面专门产品介绍)或是液压分配器(详见液动隔膜二通阀中相关介绍)。
也可通过手动给出液压信号，使三通阀动作完成冲洗。
3、主要应用：根据装填填料、过滤器件的不同，采用液压式三通阀可以配套用于不同的设备，如盘式过滤器、海绵铁除氧器、锰砂除铁设备、石英沙过滤器、多介质过滤器、活性碳过滤器、除氟设备、全自动软水器等。
ZAZQ、ZAZX型电动三通调节阀
分流阀 16S
ZA ZX-40S 64S
DN80～300
合流阀 16G
ZA ZQ-40G 64G
DN25～300
分流阀 16G
ZA ZX-40G 64G
DN80～300
□技术参数和性能指标
公称通径 合流
25
(mm)
分流
合流
8.5
额定流量
分流
公称压力(MPa)
行程(mm)16来自执行DKZ-310
机构
341LSA-08
注：DKZ 形执行机构另配伺服放大器和电动操作操方可实现连续控制，而 3410L 执行机构只能进行开关二位调节。
□型号、规格
类别
合流阀
分流阀
合流阀
16
16
16S
型号
ZA ZQ-40
ZA ZX-40
ZA ZQ-40S
64
64
64S
规格 DN25～300
DN80～300
DN25～300
注：公称通径小于 80 的分流阀采用同口径的合流阀代替
H1 PN(MPa) 1.6 4.0 6.4 120 130 160 130 140 170 140 150 180 153 160 200 178 185 230 190 200 250 200 220 282 260 280 310 320 320 430 360 380 480 475 475 495 555 555 585
调节阀名称型号公称通径公称压力流量特性阀体材质阀前后压力介质种类和温度范围阀盖类型执行机构类型阀体法兰标准阀体结构长度法兰面距l不指明时我公司按gb1222189规定供货是否有其它特殊要求技术参数更改恕不另行通知
ZAZQ 、ZAZX 型电动三通调节阀
zazx电动三通分流调节阀
Zazx电动三通分流调节阀件。
据了解，此项工程将完善二氧化铀芯块制造、主要零部件——格架制造、燃料棒制造及检测、燃料组件组装生产设备及配套设施、改建格架制造部分厂房、扩建燃料组件组装厂房等。
整个改造建设工程新增建筑面积2342㎡，改建面积324㎡。
改造完工后，将具备为田湾核电站提供VVER-1000燃料组件批量供一、产品[电子式电动单座（套筒）调节阀]的详细资料：产品型号：ZDSJP(M)产品名称：精小型电子式电动单座（套筒）调节阀产品特点：工洲牌ZDSJP(M)型电子式精小型电动单座（套筒）调节阀，由低流阻直通单座阀，或低流阻套筒阀配用德国进口PS或3810系列执行机构等组成。
电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4—20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。
该阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
精小型电子式电动单座调节阀,精小型调节阀,电子式电动单座调节阀。
二、阀体：形式：直通倒S铸造阀公称通径：DN20－200mm公称压力：PN1.6 4.0 6.4MPa连接形式：JB78－59 JB/T79.2－94凹式材料：HT200 ZG230—450 ZG1Gr18Ni9TiZG0Cr18Ni12M02Ti三、上阀盖：常温型：-20℃－+200℃散热型：-40℃―+450℃压盖形式：螺栓压紧式填料：V型聚四氟乙烯，柔性石墨，不锈钢波纹管四、阀内组织：阀芯形式：上导向单座柱塞式阀芯，或上导向单座套筒柱塞式阀芯流量特性：等百分比特性，直线特性和快开特性材料：1Cr18Ni9Ti OCr18Ni12Mo2Ti五、执行机构：类型:可选PS、3810、ZAZ（DN100以内）或DKZ（DN100以上）电子式直行程执行机构，防爆型选用3810型，技术参数和性能：请参阅对应的执行机构及阀门定位器说明书。
电动三通调节阀工作原理
电动三通调节阀工作原理电动三通调节阀工作原理电动三通调节阀是一种可以掌握管道介质的流量、压力、温度等参数的阀门。
它的工作原理是利用电动执行器来控制调节阀的开启程度，从而达到掌控介质的目的。
下面，我们通过详细的分析来了解电动三通调节阀的工作原理。
电动三通调节阀的结构组成电动三通调节阀由执行机构、执行机构的连接杆、调节机构和阀体等多个部分组成。
其中，执行机构是阀门的关键部件，由电动机、手动机构和行程调节器组成。
而阀体则是真正掌管介质流通的主体部件，它由阀门座、阀门切割件和阀瓣组成。
电动三通调节阀的工作原理电动三通调节阀的工作原理分为两个过程：执行机构作用于阀体过程和阀体控制介质流动过程。
执行机构作用于阀体过程在执行机构作用下，阀体可以实现从关闭到开启的操作，同时在开启过程中可以根据执行机构的调节，控制阀体的行程大小。
当执行机构运行到主轴弹簧支起的位置时，阀体向前推动，开始形成通道，介质开始经过阀门进行流通，这时执行机构将自己从驱动电机上移开，攻角为零，介质可以继续流动下去；同时在阀门开启的过程中，执行机构会根据不同的介质流量来自动调整，其中，当阀门处于大流量的状态时，执行机构会减小开启的角度，以避免流量过大造成的介质泄漏和损伤，同时也保证了阀门的运转平稳。
阀体控制介质流动过程在阀体控制流量的过程中，阀体的一部分会作为全通道，在介质流经的过程中进行压力损失和流速降低，从而达到控制介质流量的目的。
当阀体开始掌管流量时，阀体底部的弹簧开始起作用，将阀瓣向上收缩，从而抑制了介质流量，直到弹簧和执行机构在协同作用下，最终形成一个介质的动态平衡。
总结电动三通调节阀是一种可以调节管道介质流量、压力、温度等参数的阀门，它由执行机构、调节机构、阀体等多个部件构成。
在执行机构的作用下，阀体可以从关闭到开启，同时根据执行机构自动调整开启角度，达到掌握介质流量大小的目的。
而在阀体控制介质流动的过程中，阀体底部的弹簧则会不断起作用，将阀瓣向上收缩，从而达到控制介质流量、压力和温度的相应目的。
电动三通调节阀原理
电动三通调节阀原理
电动三通调节阀是一种使用电动装置控制阀门开关以实现流体流量和流向调节的装置。
它由电动执行机构、阀体和调节机构组成。
电动执行机构是整个调节阀的核心部件，一般采用电动机、传动装置和反馈装置组成。
其中，电动机通过传动装置转动阀杆或阀盘，实现阀门的开启和关闭。
反馈装置反馈阀门的位置信息给控制系统，以实现对阀门位置的监测和控制。
阀体是阀门的主要组成部分，它由阀门座、阀芯和阀座组成。
阀芯上有孔道，通过改变阀芯在阀座上的位置，来调节介质的流量和流向。
阀芯运动的过程中，液体会从输入口进入阀体，经过阀芯和阀座的相应孔道后，流出阀体的输出口。
调节机构主要用来调节阀门的开度，以控制流体的流量和流向。
调节机构一般由开度调节装置和反馈装置组成。
开度调节装置通过改变阀门的开度，来改变阀门的流量特性，以达到控制介质流量的目的。
反馈装置用来监测阀门的位置信息，并将其反馈给控制系统，以实现对阀门位置的精确控制。
总的来说，电动三通调节阀通过电动执行机构驱动阀门的开关，通过阀体的孔道调节介质的流量和流向，通过调节机构控制阀门的开度，实现对介质流量和流向的精确调节。
三通调节阀
三通调节阀什么是三通调节阀？三通调节阀是一种可以调节管道中流体流量和压力的阀门。
它有三个出口和一个入口，通过控制每个出口的开启程度来调节流体在不同出口的流量和压力。
三通调节阀的工作原理三通调节阀的工作原理基于伯努利定理。
当液体通过管道时，速度会随着截面积的变化而变化，速度越快的地方压力越低，速度越慢的地方压力越高。
三通调节阀利用调节中间出口和两侧出口的流量来控制不同位置的流速和压力。
三通调节阀的种类根据结构和功能，三通调节阀可以分为以下几种：1.气动三通调节阀：利用压缩空气或气体来操纵阀门，通过调节气动阀的开度来控制液体的流量和压力。
2.电动三通调节阀：电动三通调节阀可以通过电机来控制阀门的开启程度，它通常和一些自控系统一起使用，以实现液压、液位和液体温度等参数的自动调节。
3.手动三通调节阀：手动三通调节阀是一种最简单的阀门，通过手动旋转阀门来改变管道中的流量和压力。
虽然它需要手动操作，但是成本低，结构简单，常用于小型管道或配置较低的系统。
三通调节阀的应用领域三通调节阀广泛应用于许多行业，包括下列一些领域：1.工业领域：三通调节阀常用于化工、石油、化纤、铁路电力、钢铁、航空等行业。
在这些行业中，液体的流量和压力通常需要细致的控制，以确保生产过程的高效和稳定。
2.建筑领域：三通调节阀也经常应用于建筑行业，在楼宇、医院和工厂等各种设施中，它们通常用于供水和排水系统中的管道中，以实现对水的流量和压力的精确调节。
三通调节阀的优缺点三通调节阀作为管道系统中广泛应用的常见工具，它具有以下优点和缺点：优点1.能够减少流体管路中的阻力，提高流体的运动速度和效率。
2.可以通过调节管道中的流量和压力来控制流体的质量和速度，确保高效稳定的流动。
3.操作简单、控制精度高，适用于需要连续调节流量和压力的系统和设备。
缺点1.三通调节阀需要周期性的维护和保养，否则阀门可能会出现泄漏或失效。
2.成本较高，特别是对于大型管道系统的成本较高。
电动三通调节阀的结构特点
电动三通调节阀的结构特点电动三通调节阀是一种通过电动机驱动的阀门，用于控制管道中流体的流量、压力和温度。
它的结构特点主要体现在以下几个方面：1. 阀体结构：电动三通调节阀的阀体通常采用球形或圆柱形，具有较高的密封性能和耐磨性。
阀体内部设置有阀座和阀芯，通过阀芯的开闭来控制流体的通断。
2. 电动驱动装置：电动三通调节阀的核心部件是电动驱动装置，它由电动机、减速机和执行器组成。
电动驱动装置通过转动阀芯实现对流体的调节。
通常情况下，电动驱动装置可以根据控制信号的输入，自动控制阀芯的开度，从而实现对流体流量的控制。
3. 控制系统：电动三通调节阀通常配备有先进的控制系统，用于接收控制信号并驱动电动驱动装置。
控制系统可以根据实际需要，调整阀芯的开度，从而实现对流体的精确控制。
同时，控制系统还可以进行故障诊断和报警，提高设备的可靠性和安全性。
4. 密封结构：电动三通调节阀的密封结构是其重要的结构特点之一。
阀芯与阀座之间采用可靠的密封结构，确保阀门在关闭状态下具有良好的密封性能。
同时，阀芯的密封结构还可以根据需要进行调整，以满足不同工况下的使用要求。
5. 阀芯结构：电动三通调节阀的阀芯通常采用直通式或倾斜式结构。
直通式阀芯可以实现较大的流量调节范围，适用于大口径的阀门。
倾斜式阀芯则可以实现较小的流量调节范围，适用于小口径的阀门。
6. 材料选择：电动三通调节阀的材料选择要考虑到流体的性质和工作环境的要求。
阀体和阀芯通常采用耐腐蚀、耐高温的材料，如不锈钢、铸钢等。
密封材料通常采用耐磨损、耐高温的材料，如聚四氟乙烯、聚酰亚胺等。
电动三通调节阀具有结构简单、控制精度高、可靠性好等特点，广泛应用于工业生产中的流体控制系统中。
通过对阀体结构、电动驱动装置、控制系统、密封结构、阀芯结构和材料选择的优化，可以进一步提高电动三通调节阀的性能和可靠性，满足不同工况下的使用需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型号说明
ZAZQX
型号补充：见下表 作用方式：气开式（K）、气关式（B） 公称压力：PN1.6、4.0、6.4MPa 产品名称：电动三通合流/分流调节阀
类型 代号
上 海杉柏自控仪表有限公司
标准型 无
散热型 G
波纹管型 W
创优良品质，树金牌服务 ｗｗｗ．ｓｈａｎｂｏ－ｖａｌｖｅ．ｃｏｍ
0 . 1 %× 阀 额 定 容量 30：1
额定流量系数Kv、额定行程、配用执行机构型号、允许压差
公称通径DN(mm )
25
32
40
50
65
80
100 125 150 200 250 300
合流 阀
8.5
13
21
34
53
85
135 210 340 535 800 1360
流量 系数K v
分流阀
-
-
-
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例 调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节， 一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管 道及费用。
技术参数和性能
阀体
型
式
公称通径
公称压力
法兰标准
材
料
上阀盖
压盖型式
填
料
直通铸造球型阀 合流阀：25～300mm、分流阀：80～300mm PN1.6、4.0、6.4MPa JB/T79.1-94、79.2-94等 铸 钢（Z G230- 450）、 铸不锈 钢（Z G1Cr1 8Ni9Ti 、ZG1 Cr18Ni12Mo2 Ti）等 标 准型- 17～+2 30℃、 散热型 +230～ +450℃ 、波纹 管密封 型-4 0～+35 0℃ 螺栓压紧式 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
DKZ-410/410C
DKZ-5 10/510 C
DKZ-610/610C
4000
6400
16 000
25000
10 16 25 30 18 30 40 60 30 50 60 100 30 50 60 100
8 12.5 20 24 15 24 30 48 16 30 40 60 16 30 40 60
电源电压：220V/50Hz
输入电阻：Ⅲ250Ω、Ⅱ200Ω
输入通道：3 个
输入信号：4-20mA或0-10mA.DC
输出 信号： 4-20m A或0- 10mA. DC
手操功能：手轮
环境温度：-25～+70℃
环境湿度：≤95%
上 海杉柏自控仪表有限公司
创优良品质，树金牌服务 ｗｗｗ．ｓｈａｎｂｏ－ｖａｌｖｅ．ｃｏｍ
阀作用型式
电关式(B)；电开式(K)
附件
DFD-07、09、1000型电动操作器
性能
项目 基 本误 差% 回 差% 死 区%
始终点偏 差%
气开 气关
额 定行程 偏差% 泄 露 量l /h 可 调范围R
始点 终点 始点 终点
Z A Z Q、X电动 三 通 调 节 阀
技 术 指标 ±5 . 0 ≤3 . 0 ≤3 . 0 ±2 . 5 ±5 . 0 ±5 . 0 ±2 . 5 ≤2 . 5
-
-
85
135 210 340 535 800 1360
额定行程L (mm)
16
25
40
60
100
配用执行机构型号 允 许 压差( M P a )
DKZ-310
6.4
5.0
DK Z-31 0
2.8
1.8
DKZ -410
D KZ-4 10
1.74 1.2 0.72 0.48 0.31 0.19
D KZ-51 0
Z AZQ、X电动 三 通 调 节 阀
概述
ZAZQ、X电动三通调节阀，由 DDZ型直行程电动执行机构和直通单座阀 两部分 组成。 以单项 交流22 0V电源 为动力 ，接受 0～10 或mA或 4～2 0mA直流 信号， 自动地控制调节阀开度，达到对管道内流体的压力、流量、 温度、液 位等工艺参数的连续调节。
235
250
260
330
350
420
H2
490
490
490
490
540
540
540
625
625
625
H3
135
145
160
170
190
200
220
280
320
380
注：1、表中数据为PN16数据，其余结构外形尺寸参照ZM
A B
Q、X型气动薄膜三通调节阀。
2、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。
P N16 40
L
单位：mm
公称通径DN
25
32
40
50
65
80
100
125
150
200
L
185
200
220
250
275
300
350
410
450
550
A
460
460
460
460
530
530
530
630
630
630
B
230
230
230
230
230
230
230
260
260
260
H1
155
175180ຫໍສະໝຸດ 200--
注 ：对于 波纹管 密封调 节阀 ，最大允许压 差为1 .0MPa，表中 数值若 小于1 .0 MPa则不变 ，若大 于1.0 MPa则 取1.0 MPa。
创优良品质，树金牌服务 ｗｗｗ．ｓｈａｎｂｏ－ｖａｌｖｅ．ｃｏｍ
上海杉柏自控仪表有限公司
标准型
AxB
DKZ-310型
Z AZQ、X电动 三 通 调 节阀
阀内组件
阀芯型式 流量特性
材
料
薄壁圆筒型阀芯
抛物线特性和线性特性
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、 钛和耐腐蚀合金等。
执行机构
型号 输出力推(N) 行 程L(mm) 全行程时间(s)
主要技术参数
DKZ-310/310C
