电动三通调节阀的安装与维护
电控三通调节阀说明书
电控三通调节阀产品说明书V2.2江苏氢港新能源科技有限公司修订记录版本号日期修订者内容说明V1.02020.8.13初版V1.12020.9.25修正部分内容V1.22020.10.25修正部分内容V1.32021.02.09修订部分内容V2.02021.02.23变更ECV-0350B尺寸V2.12021.05.08增添部分内容V2.22021.06.08CAN协议内容增加江苏氢港新能源科技有限公司为客户提供7×24小时全方位的技术支持和服务，公司设有专业的技术支持团队，提供售前、售后的技术咨询、产品维修技术服务，用户可直接与客户中心联系。
江苏氢港新能源科技有限公司地址：江苏省张家港市中兴路180号网址：Email：**********************客户热线：(00)86-0512-********本说明书涉及电控三通阀的安装和使用。
适用于对电控三通阀进行安装、操作、维护的专业技术人员和日常操作的人员。
读者需具备一定的电子电气、控制、机械等知识。
为确保个人和财产安全或有效使用本产品，请在安装和使用前仔细阅读本说明书。
江苏氢港新能源科技有限公司对本说明书保留一切权力，内容如有变动，恕不另行通知。
目录1.产品特点 (6)2.选型说明 (7)3.技术参数 (7)4.阀旋转角度与开度的关系 (8)5.压力损失曲线 (8)6.尺寸 (9)7.接口说明 (10)7.1流体接口 (10)7.2电气接口定义 (11)8.安装及应用 (12)9.通信控制 (12)10.故障与处理 (13)1.产品特点本产品是一款智能型电动控制调节阀，阀集成驱动控制器，CAN总线控制，兼容汽车总线，使用方便角度实时控制和反馈宽电压范围，兼容乘用车、商用车流体接触部件无金属材料、无腐蚀、无离子析出,不影响液体绝缘性低流阻2.选型说明注：其他特殊要求，请联系公司技术人员确认。
3.技术参数型号ECV-0338B ECV-0350B工作电压DC12V/24V(9-32V)工作电流0.4A@24V全行程角度范围0~90°有效行程角度范围10~80°全行程时间约3s控制方式默认CAN2.0B,波特率250K程序刷写基于CAN的BootloaderIP等级IP67工作介质纯水或水-乙二醇冷却液介质温度-40~95℃工作环境温度-40~85℃最大工作压力3bar,g内泄漏量≤50mL/min@ΔP=1bar进/出接口OD38.4mm墩头OD50.8mm墩头重量约1.0kg约1.2kg4.阀旋转角度与开度的关系5.压力损失曲线（测试介质：25℃，纯水）6.尺寸型号：ECV-0338B型号：ECV-0350B（版本V2）7.接口说明7.1流体接口出厂初始状态设为0°，即口2全开、口3全关。
电动调节阀安装与维护.
仪表验收要求运到场地时，应立即进行检查，厂家、施工单位、项目组物资、项目组技术人员到现场验收。
以确定是否符合规定，特别是安装尺寸、材质、附件等。
在此阶段，凡是在装运和装卸过程中造成的任何明显机械损伤，应及时处理，为保证仪表在开车时能正常工作，使系统安全运行，还应检查如下项目：（1）外观检查（2）始终点偏差（零点和量程）（3）全行程偏差（4）基本误差（5）正反行程偏差（6）调节阀的泄漏量（7）所有辅助设备如限位开关、阀门定位器等操作检验电动调节阀主要性能指标有：基本误差、回差、死区、额定行程偏差、泄漏量、密封性、耐压强度、外观、额定流量系数，固有流量特性、耐振动、温度、长期工作可靠性、防爆、阻尼特性、电源电压变化影响、环境温度变化影响、绝缘电阻、绝缘强度等。
前10项指标的要求和试验方法均与气动阀相同或相似，其中基本误差、回差、死区、泄漏量、密封、外观、阻尼特性、电源电压变化影响、绝缘电阻为出厂试验项目，后3项性能指标的要求和试验方法为：1）阻尼特性电动调节阀的阻尼特性，在正、反行程的两个方向上规定为阀杆不超过3次“半周期”摆动。
试验方法是在输入端分别加入输入信号范围值的20％、50％、80％信号，观察阀杆在正、反行程相应位置上“半周期”摆动次数。
2）电源电压变化影响电动调节阀的供电电压在220+20-30V范围内变化时,阀杆的位移变化值不应超过全行程的1.5％试验方法是在电源电压为220V时,在输入端加入信号范围值的20％的信号测量相对应的阀杆行程值,然后将电源电压调到190V和240V，测量相对应的阀杆行程变化值.再依次加入信号范围值的50％、80％的信号、测量阀杆行程的变化值.3）绝缘电阻当环境温度为10～35℃、相对湿度不超过85％时,电动调节阀的绝缘电阻应符合下列规定:各输入端子对机壳不小于20MΩ;各输入端子对电源端子不小于50MΩ;电源端子对机壳不小于50MΩ。
试验方法是采用500型兆欧表测试.2.1 安装前的检验调节阀运到场地时，应立即进行检查，以确定是否符合规定，特别是安装尺寸、材质、附件等。
电动三通调节阀的安装与维护
电动三通调节阀的安装与维护电动三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。
应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
下面上海沪禹讲讲电动三通调节阀的安装与维护问题。
1、储运（1）运输前检查各种标志是否完整、清晰，包装箱是否整齐牢固，无破损伤裂。
（2）包装箱内应有石油沥青纸或塑料薄膜作为防雨措施。
（3）运输时应轻装轻卸，严禁抛滑和撞击，应防止木箱倒置和侧放，以免调节阀在箱内窜动损坏零件。
（4）调节阀应存放在环境温度为5℃~40℃，相对湿度不大于80%的室内，通风无腐蚀性气体的地方。
（5）调节阀包装自出厂发货之日起保护有效期为一年。
2、安装（1）调节阀应安装在环境温度在-25℃~55℃、空气中无强腐蚀性气体的地方，必须远离连续振动设备。
（2）调节阀一般应垂直安装在水平管道上，需水平或倾斜安装一般更加支撑，避免给阀带来附加应力。
（3）为便于维护检修，调节阀应安装在靠近地面或楼板的地方。
在管道标高大于2米时，应尽量放在平台上。
同时如有手动操作，安装位置还应考虑便于操作人员手动操作和能够比较方便的看到开度指示。
（4）调节阀不应安装在旁路阀的正下方，以避免旁路阀内介质泄漏在调节阀上。
（5）为了在调节阀出现故障时不影响生产和发生安全事故，一般都需要安装旁路管线（旁通管道组合形式见下图）。
对于高温、高压、易冻、易堵和粘稠介质，还应安装排泄阀。
图旁管道组合形式（6）多尘埃环境中的调节阀，应围绕着阀杆安装一个橡皮或塑料套，以保护阀杆的抛光面。
（7）安装前必须仔细核实产品型号、规格、材质等是否符合订货要求。
（8）安装前必须仔细检查产品外观是否有破损和螺丝是否有松动。
（9）安装前必须检查阀的内腔和密封面是否有污垢、铁锈附着。
（10）安装前应清洗密封面及法兰连接面和管道、接口及流道。
（11）安装前应进行启闭检查，检查阀杆动作是否灵活。
三通调节阀安装方法

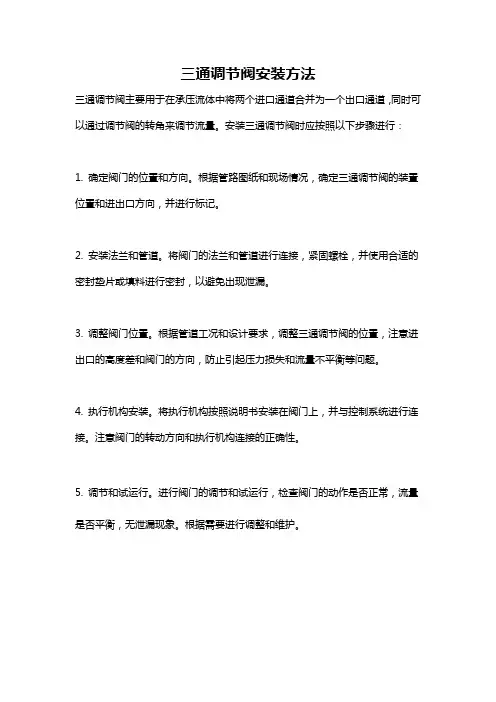

三通调节阀安装方法
三通调节阀主要用于在承压流体中将两个进口通道合并为一个出口通道，同时可以通过调节阀的转角来调节流量。
安装三通调节阀时应按照以下步骤进行：
1. 确定阀门的位置和方向。
根据管路图纸和现场情况，确定三通调节阀的装置位置和进出口方向，并进行标记。
2. 安装法兰和管道。
将阀门的法兰和管道进行连接，紧固螺栓，并使用合适的密封垫片或填料进行密封，以避免出现泄漏。
3. 调整阀门位置。
根据管道工况和设计要求，调整三通调节阀的位置，注意进出口的高度差和阀门的方向，防止引起压力损失和流量不平衡等问题。
4. 执行机构安装。
将执行机构按照说明书安装在阀门上，并与控制系统进行连接。
注意阀门的转动方向和执行机构连接的正确性。
5. 调节和试运行。
进行阀门的调节和试运行，检查阀门的动作是否正常，流量是否平衡，无泄漏现象。
根据需要进行调整和维护。
电动调整阀的安装使用注意事项
电动调整阀的安装使用注意事项电动调整阀是工业自动化掌控中常用的一种阀门类型，其原理是通过电动机将阀门开度调整到指定的位置，实现流体介质的掌控。
在使用过程中，需要注意以下事项。
一、安装前的准备1.阀门的选型在选型时，需要依据管道的流量和压力来确定阀门的口径和额定压力等级，并注意介质的温度和粘度等特性。
在选型时还需要考虑电动机的参数和驱动方式，例如：电压、隔离等级、接线方式等。
2.管道的布局安装前应当在管道旁临时搭建支架，保证安装位置的水平度和垂直度，特别是大口径电动调整阀需要确定稳定的支撑方式，以防止阀门在启动、关闭时产生偏移或振动。
3.阀门座与管道的连接接口应依据标准规定进行设计和制造，接受合适的密封材料。
电动调整阀的底部应预留放气孔，而在连接时应依据座子内、外的平面、直径、精度等规定进行调整，防止残留气体影响运行。
二、安装及调试1.电缆布线依据阀门技术说明中的接线图，正确接线，并进行90度弯曲，布线时要使电缆松紧适当、路径不与管道沾合并保证牢靠接地，并应有相应的标志牌。
2.电动执行器的安装将电动执行器依据标准规定与阀门连接，要注意阀盖与电动执行器的连接，假如阀盖上有管道直接对接的话，应当加上深度，保证阀盖与电动执行器相容，以防止漏水。
3.执行器位置的调整在安装过程中，应依据阀门开度标志和工艺要求,调整执行器的位置，使它与阀杆捆绑在一起的摩擦力达到要求，开关标志牌用螺丝固定在合适的位置。
4.阀门的启动在电动调整阀启动前，需要检查接线是否正确，电源是否对了接，再将启动器调至“启动”位置。
在启动过程中应注意：启动速度不能过快，以防止阀门蓦地启动或关停时电流过大。
5.阀门的调试调试是一项特别紧要的任务，只有在调试后，才能保证电动调整阀的正常使用。
调试的过程中，需要先将执行器调整到中心位置，再依据调整要求，通过调整电机和其他机械部件，确保阀门开度与掌控信号的匹配。
三、维护及日常注意1.维护假如阀门使用时间过长或显现故障，应定期进行检测维护，避开显现问题影响使用。
一文弄懂电动调节阀工作原理选择安装使用及维修
一文弄懂电动调节阀工作原理选择安装使用及维修电动调节阀是一种能够快速、准确地调节流体的流量和压力的装置。
它由电动机、传动机构、阀体和控制系统组成。
以下是电动调节阀的工作原理、选择、安装、使用和维修的详细解释。
一、工作原理电动调节阀的工作原理是通过电动机来驱动传动机构，将转动运动转换为线性运动，使阀体打开或关闭，从而改变流体的流量和压力。
控制系统通过传感器感知流量或压力的变化，并将这些信号传送给电动机，从而使电动调节阀自动调整其位置，以达到所需的流量或压力。
二、选择选择电动调节阀时，需要考虑以下几个因素：1.流体特性：根据流体的介质、温度和压力等特性来选择合适的电动调节阀。
不同的流体对阀门材料和密封性能有不同的要求。
2.控制方式：根据需要选择合适的控制方式，包括手动、自动和远程控制。
手动控制适用于小流量和低压力的系统，而自动和远程控制适用于大流量和高压力的系统。
3.压力损失：考虑电动调节阀的压力损失，以确保系统正常运行。
4.阀门类型：根据需要选择合适的阀门类型，包括截止阀、调节阀、球阀和蝶阀等。
三、安装电动调节阀的正确安装对其性能和寿命至关重要。
安装时需要注意以下几点：1.安装位置：选择合适的安装位置，确保电动调节阀能够顺利操作，并容易进行维护和维修。
2.连接方式：根据系统的要求选择合适的连接方式，包括法兰连接、螺纹连接和焊接连接等。
连接件和密封件应符合相关标准和要求。
3.密封性能：注意电动调节阀的密封性能，避免泄漏和渗漏。
四、使用使用电动调节阀时需要注意以下几点：1.操作方式：根据具体情况选择合适的操作方式，包括手动、自动和远程操作。
确保电动调节阀能够准确、快速地调节流量和压力。
2.维护保养：定期进行维护保养，包括清洁阀门元件、检查密封性能和润滑传动机构等。
避免灰尘、污物和腐蚀物对电动调节阀的影响。
五、维修维修电动调节阀时需要注意以下几点：1.检查故障：根据具体情况检查电动调节阀的故障原因，包括电动机故障、传动机构故障和阀体故障等。
有关电动调节阀的维护和使用
有关电动调节阀的维护和使用一、电动调节阀的定义和作用电动调节阀是一种可以通过电动执行器控制介质流量的调节阀，常用于工业控制系统中，用来控制介质的流量、压力、温度等参数。
电动调节阀的主要作用是使系统的参数能够稳定地保持在预设的范围内，确保工业生产的正常运行。
二、电动调节阀的维护和保养1.定期检查电动执行器的工作状态。
电动调节阀的核心是电动执行器，因此对电动执行器的正常运转与否进行检查非常重要。
例如，应经常检查执行器的供电电压是否符合规定，是否存在短路等现象。
2.定期检查阀门密封性。
阀门密封性是电动调节阀必须要具备的基本特点之一，因此应定期检查阀门的密封性。
在关闭阀门后，可以通过对阀门上下游的压力差进行测试，来判断阀门的密封性。
3.定期清洗和维护阀门内部结构。
阀门内部结构往往会因为介质腐蚀、结垢等原因而损坏，导致阀门未能正确地执行操作。
因此，定期清洗和维护阀门内部结构是非常重要的一步，可以有效避免因未能及时处理所需出现的意外情况。
4.定期检查阀门传感器的工作状态。
阀门传感器是评估电动调节阀工作状态的重要工具，检查基本信息版本、阈值设置、标定等参数可以确保阀门的安全操作。
另外，应定期更换用于连接执行器和阀座的套件，避免由于未及时检查发现的潜在问题。
三、电动调节阀的使用1.清洗管道。
首次安装或更换了阀门后，应对管道进行清洗以保证管道清洁和介质质量。
2.保持管道光滑。
管道的光滑度和直径会直接影响阀门的流量大小，因此应保证管道具有一定的光滑度以保证阀门顺畅运转。
3.选择适当的阀门型号。
不同的工况需要不同类型的阀门才能够达到最佳效果，因此在使用电动调节阀时应根据不同的场合选择最合适的型号。
4.不要使用过多的扭矩。
过多的扭矩可能会导致阀门意外打开或关闭，从而影响系统的稳定性、安全性。
5.合理使用操作系统控制器。
选择合适的操作系统控制器，可以更好地发挥电动调节阀的性能，保证系统的稳定运行。
四、结语以上是关于电动调节阀的维护和使用的相关介绍，希望能够给大家了解电动调节阀的方法和维护技巧提供一些参考和帮助。
三通阀安装方法
三通阀安装方法
三通阀是一种重要的控制阀门，其应用广泛，可用于液体、气体、蒸汽等介质的控制，安装时需要注意以下几个问题：
一、注意安装方向
三通阀的结构有进口、出口、旁通三个通道，其安装时需将进口与流体管路连接，出口与目标管路连接，旁通管道通常不连接，通过调节阀芯位置来控制漏流。
因此，在安装时需要注意管道的连接方向，以确保阀门的正常运转。
二、严格按照产品说明书安装
不同品牌、型号的三通阀其结构与安装方式有所不同，因此需要严格按照产品说明书来进行安装，以确保管道连接正确、阀门结构合理、密封性能良好等条件，以免影响阀门的使用寿命和效果。
三、注意阀门的密封性
三通阀的密封性对于控制效果至关重要。
因此，在安装时应仔细检查密封面是否平整、有无损伤等问题，可以在阀门密封面上涂上密封胶水，以确保其密封效果良好。
四、调节压力
三通阀通常用于调节管路中的压力，因此在使用前需要进行调节。
具体方法是，先将阀门旋转到最小流量位置，然后将管路入口的压力数值调整到目标值，再旋转阀门，直至达到所需的流量和压力。
五、定期检查和维护
为了确保三通阀的正常使用和维护其性能，需要定期进行检查和维护工作。
具体方法是，检查管路的连接是否松动，密封性如何，有无渗漏等问题，以及润滑油的添加情况等。
如果发现问题，需要及时进行修理或更换部件。
综上所述，安装三通阀需要注意的问题很多，需要根据具体情况进行综合考虑。
只有在严格按照产品说明书和相关安装要求进行安装、调试，并做好定期检查和维护工作，才能确保阀门的正常使用寿命和控制效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动三通调节阀的安装与维护
电动三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。
应用于比例调节阀或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
下面上海沪禹讲讲电动三通调节阀的安装与维护问题。
1、储运
( 1)运输前检查各种标志是否完整、清晰，包装箱是否整齐牢固，无破损伤裂。
(2)包装箱内应有石油沥青纸或塑料薄膜作为防雨措施。
(3)运输时应轻装轻卸，严禁抛滑和撞击，应防止木箱倒置和侧放，以免调节阀在箱内窜动损坏零件。
(4)调节阀应存放在环境温度为 5 C ~40 C,相对湿度不大于80%的室内，通
风无腐蚀性气体的地方。
( 5)调节阀包装自出厂发货之日起保护有效期为一年。
2、安装
(1)调节阀应安装在环境温度在-25 C ~55 C、空气中无强腐蚀性气体的地方，必须远离连续振动设备。
( 2)调节阀一般应垂直安装在水平管道上，需水平或倾斜安装一般更加支撑，
避免给阀带来附加应力。
( 3)为便于维护检修，调节阀应安装在靠近地面或楼板的地方。
在管道标高大
于 2 米时，应尽量放在平台上。
同时如有手动操作，安装位置还应考虑便于操作人员手动操作和能够比较方便的看到开度指示。
4)调节阀不应安装在旁路阀的正下方，以避免旁路阀内介质泄漏在调节阀上
（5）为了在调节阀出现故障时不影响生产和发生安全事故，一般都需要安装旁路管线（旁通管道组合形式见下图）。
对于高温、高压、易冻、易堵和粘稠介质,
还应安装排泄阀
da
图旁管道组合形式
（6）多尘埃环境中的调节阀，应围绕着阀杆安装一个橡皮或塑料套，以保护阀杆的抛光面
（7）安装前必须仔细核实产品型号、规格、材质等是否符合订货要求。
（8）安装前必须仔细检查产品外观是否有破损和螺丝是否有松动。
（9）安装前必须检查阀的内腔和密封面是否有污垢、铁锈附着。
（10）安装前应清洗密封面及法兰连接面和管道、接口及流道。
（11 ）安装前应进行启闭检查，检查阀杆动作是否灵活。
（12）必须按照阀流向箭头与介质流动方向一致安装阀门。
（13 ）对于没有定位器的调节阀最好在气动薄膜执行机构上安装一块压力表，
以指示调节器来的信号压力，便于日常检查和现场调整效验。
（14 ）遇到阀体公称通径小于管路时，应使用渐缩管件。
（15）安装时，阀出入口轴线应与管道轴线一致；管道法兰端面应平行，管道
法兰间距与调节阀法兰间距相等；法兰连接螺栓应均匀对称拧紧。
（16 ）阀与管道间的垫片孔径应不小于阀公称通径，其材质应与介质种类及温度相适应。
(17)由于运输过程中可能又比较剧烈的振动，因此运行前需连同定位器一起进行现场调校。
3、使用条件
工作环境：温度-25 C ~55 C；相对湿度5%~100% ;无尘(含尘应采取防尘措施)。
气源要求：气源应无明显的腐蚀性气体、蒸汽和溶剂，气源中的固体颗粒含量应
小于0.1gm 3，微粒
直径应小于60 ，含油量应小10mg/mm 3
允许泄漏量应满足工艺要求。
阀关闭时的最大压差应小于阀的允许压差。
正确选用流向和安
装(一般为流开型) 尽量避免小开度工作。
4、使用前检查
(1)检查气路的密封性。
(2)检查介质流动方向与阀流向箭头指示是否一致。
(3)应将阀处于全开，以便让管道内的渣物顺利通过，防止渣物卡在节流口上，划伤密封面。
(4)应将阀向关方向运动几次(每次关到30-40%左右)，让渣物通过而不划伤密封面。
(5)在初次开工之前和停工检修之后，调节阀前应安装过滤网，以便于滤去管线内的垢物、铁锈和其他杂物。
如有可能，配管系统上要安装一个短接头，并在调节阀之前冲洗配管系统5、弹簧范围的调整
为使调节阀在各种不同压差场合正常工作，应调整弹簧范围( P O~P L),以适应
不同压差的需要。
如安装了阀门的定位器,气关式阀调小P L (顺时针旋松调节件)或增大气源压
力可提高允许压差；气开式阀调大Po(即反时针旋紧调节件)，可提高允许压差。
6、维护
调节阀直接与工艺介质接触, 工作条件比较恶劣, 其性能好坏直接影响系统质量, 所以对调节阀必须定期进行维护、保养和检修, 尤其是使用条件恶劣和重要的场合,更应重视维护、保养、检修工作,检修可根据环境条件和使用要求不同而定, 一般每年一次。
6.1 重点检查部位及内容
( 1)检查阀体内壁,重点检查耐压和耐腐蚀情况。
( 2 )检查阀座,重点检查固定阀座用螺纹表面阀座密封面。
( 3 )检查阀芯,重点检查阀芯是否被腐蚀、磨损和划伤。
( 4 )检查阀杆,重点检查阀杆是否腐蚀、冲蚀、弯曲,与阀芯连接是否有松动等情况。
( 5)检查膜片及“ O ”形圈和其它密封垫是否老化、裂损。
( 6 )查密封填料,重点检查填料的密封性能,检查是否老化、损坏。
6.2 拆卸
如果在调节阀安装后还需从系统中拆卸下来, 要关闭切断阀并加以标记。
如果调节阀里有危险流体或污染物, 应加上相应标记, 以便于在拆卸阀门之前进行适当
的清洗 6.3 重点检验项目
调节阀进行检修后，最好对以下性能进行检验：
耐压试验始终点偏差
阀关闭时的允许泄漏量基本误差
额定行程偏差填料及其它连接处有无渗漏
薄膜气室的密封性试验等
6.4 调校
一般不需调校，但如果已经进行了拆卸检查，将执行机构与阀体部件重新组装时，需要进行推杆行程的调校时（为得到额定行程），请按以下步骤进行。
（1）将执行机构装上阀体，拧紧连接螺母。
（2）将气管与执行机构相连（正作用式装在上膜盖，反作用式装在下膜盖）
（3）压下阀杆使阀芯与阀座接触。
（4）与正作用执行机构相连（气关阀）确认铭牌所标弹簧范围，对执行机构施加其上限值气压，或采用手轮机构使其保持全关位置。
调整供气压力，使阀杆往复运动几次，再增加供气压力使阀芯处于全关位置。
调整执行机构推杆与阀杆连接紧固件，校准阀全关极限位置行程。
（5）与反作用执行机构相连（气开阀）。
调整供气压力，使阀杆往复运动几次，再减小供气压力使阀芯处于全开位置。
调整执行机构推杆与阀杆连接紧固件，校准阀全开极限位置行程。
6）气动执行机构若带手轮机构，待手动完毕后应将手轮机构置于空行程位置，
便于不干涉自动行程。
6.5易损件
膜片：乙丙橡胶夹尼龙；0型圈：丁腈橡胶；填料：四氟乙烯、柔性石墨。
6.6常见故障与原因
