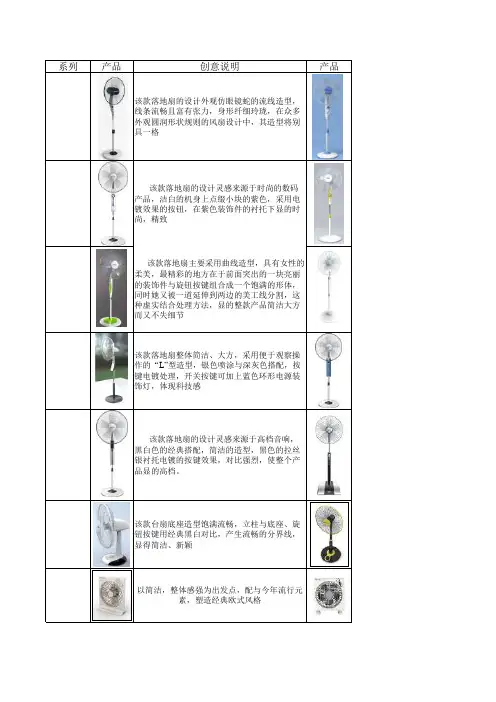

风扇产品设计创意说明
系列产品创意说明产品该款落地扇的设计外观仿眼镜蛇的流线造型，线条流畅且富有张力，身形纤细玲珑，在众多外观圆润形状规则的风扇设计中，其造型将别具一格该款落地扇的设计灵感来源于时尚的数码产品，洁白的机身上点缀小块的紫色，采用电镀效果的按钮，在紫色装饰件的衬托下显的时尚，精致该款落地扇主要采用曲线造型，具有女性的柔美，最精彩的地方在于前面突出的一块亮丽的装饰件与旋钮按键组合成一个饱满的形体，同时她又被一道延伸到两边的美工线分割，这种虚实结合处理方法，显的整款产品简洁大方而又不失细节该款落地扇整体简洁、大方，采用便于观察操作的“L”型造型，银色喷涂与深灰色搭配，按键电镀处理，开关按键可加上蓝色环形电源装饰灯，体现科技感该款落地扇的设计灵感来源于高档音响，黑白色的经典搭配，简洁的造型，黑色的拉丝银衬托电镀的按键效果，对比强烈，使整个产品显的高档。
该款台扇底座造型饱满流畅，立柱与底座、旋钮按键用经典黑白对比，产生流畅的分界线，显得简洁、新颖以简洁，整体感强为出发点，配与今年流行元素，塑造经典欧式风格在已经设计的眼镜蛇外观的基础上，将扇头改进为转叶扇头，相比现有落地扇，转叶扇头具有送风轻柔，送风面积更广的特点创意说明该款落地扇外形设计上具有不规则性，区别于市面上现有产品，看上去时尚而具有灵性。
按键跟着外观经络弧形排开，动感十足，白、蓝色彩搭配清新该款落地扇控制面板由自由、流畅的优美仿天然线条分割成不对称型,并用橙、白色对比搭配，突现现代、健康感觉，在市面大部分产品的对称造型中别具一格。
建议使用局部喷涂、加工艺缝工艺实现本方案采用简洁的圆柱造型，配以黄金分割点的装饰件，简单大方。
独创的侧面按键，让你感受不一样的风情该款落地扇定位于中档机型，因此采用大面积的蓝色拉丝金属效果的装饰面板，配以电镀效果的按键，彰显华贵品质，提升了整个产品的档次该款落地扇的整体线条以直线为主，搭配底座微弧造型，外形硬朗而不失优雅，机身的造型处理使整个风扇重心下落，配以方形大底座，稳重而精神。

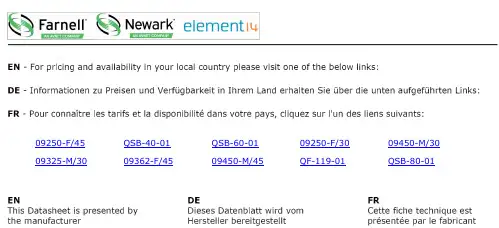

风扇系列产品参考手册说明书
09250-F/45QSB-40-01QSB-60-0109250-F/3009450-M/30 09325-M/3009362-F/4509450-M/45QF-119-01QSB-80-01A C and dC a xial F ansP art n umbering guideSPEED L: Low Example: Part Number for DC Fan FAD1 - 04025CBMW11Qualtek Electronics offers a complete line of low cost AC & DC axial fans produced in high tech facilities assuring high quality standards with large production capabilities. Qualtek’s AC and DC fans are offered in a large variety of bearing types: 2-Ball, 1-Ball 1-Sleeve, Sleeve, and Hydro Dynamic with a wide range of speeds. AC fans are available from 115 to 230VAC and sizes from 60mm to 280mm, DC fans are available from 3.3-60VDC and sizes from 20mm to 254mm with a large array of functions and special features.AC and DC a xial FansAC F an s peciFicationsDC F an speciFications2F an p ower c ords - 07 s eries60 mm80 mm92 mm 120 mmThese tested and proven filters provide maximum airflow with effective filtering. Mill and stainless steel finishes are offered to enhance EMI/RFI shielding as well as an anodized finish for aesthetic purposes. The tightly woven corrugated mesh screen is encased in a formed aluminum frame built for ruggedness and durability. The filters are designed to fit any standard 60mm - 2 1/2”, 80mm - 3 1/8”, 92mm - 3 5/8” and 120mm - 4 1/2” tubeaxial fan. The units are easily washed in a solvent or degreaser and can be mounted directly to the fan or to a panel.a luminum F an F ilters - 06 s eries A B C D E F G H Fan-S offers four configurations of high quality fan power cords designed to be used with tubeaxial fans with a strain relief for added safety. UL and cUL rated 10 Amps/125 Volt with special configurations such as daisy chain, special length and color are available.3w ire F orm F an G uards - 08 s eriesAll wire form fan guards are produced in our ISO 9001 certified facility to assure compliance to our rigid specifications. Available for fan sizes 25mm to 254mm with a high quality nickel chrome finish as our standard. Also available in black finish & stainless steel.** Does not meet 1/4” max. ring spacing.08245 (25mm)08346 (30mm)08149 (40mm)08148 (50mm) 08147 (60mm)08212 (60mm) 08138 (80mm)08132 (80mm)08156 (80mm)08172 (80mm) 08133 (92mm) 08134 (92mm)08174 (92mm) 08189 (92mm)08128 (120mm) 08129 (120mm) 08130 (120mm) 08139 (120mm) 08141 (120mm) 08146 (120mm) 08170 (120mm)08213 (120mm)08135 (127mm)08150 (127mm)08125 (150mm)08126(150mm)08151 (150mm)08152 (150mm)08190 (176mm)08127 (254mm)08155 (254mm)08243-SS (254mm)4The 09 Series low cost plastic fan guards produced with UL 94-V0 material are designed for tubeaxial fans with design considerationsp lastic F an G uards - 09 s eries09150-G (40mm)09252-G (80mm)09080-G (80mm) Thin 09081-G (80mm)09325-G (80mm)09362-G (92mm)09363-G (92mm)09120-G (120mm)09121-G (120mm)09122-G (120mm)09123-G (120mm)09450-G (120mm)09650-G (150mm)09651-G (150mm)EMI F Noise is the number one problem for axial fans that are used for electronic cooling. It is generally caused by vibration between the housing and fan. To prevent this problem, we have developed a method that eliminates noise and makes mounting effortless. With the patented rubber elastic sleeves, you can fasten axial fans without screws quickly and safely with four mushroom formed pegs on a mounting plate or housing wall. F an s ilencer and a ccessories QLM F an v ibration s leeve5Fan-S offers a unique fan filter package consisting of a guard, foam filter media and media retainer for the removal of dust andFig. B Fig. A p lastic F an F ilter a ssemblies - 09 s eriesGuard Foam MediaRetainerGuardFoam MediaRetainer Fig. C Guard Foam MediaRetainer* Each package contains 5 pieces ** Pores per Inch (PPI)6FAN-S 0300Product Profile7610 Jenther Dr. * Mentor, Ohio 44060 * USA Telephone: 1.440.951.3300 * Fax: 1.440.951.7252E-mail:**********************Web: www.Q Primary Power Components Division AC Receptacles A complete line of inlets, outlets, multifunction modules with major international approval marks thus assuring high safety standards and help customers comply with international regulations. Modern production methods enable us to manufacture cost-effective and reliable components. A full range of products are maintained in inventory for quick on-time deliveries. Custom designs are available upon request.Circuit BreakersQLB and QMB series are compact and cost effective thermal circuit breakers with a wide range of amp ratings from 3A - 40A and offered in single pole and push-to-reset with safety agency certifications. We offer a large variety of bushing types, terminals, name plates, button colors and printing with custom configurations available.EMI Filters EMI/RFI power line filters are designed to meet most international safety agency requirements. These filters help customers meet FCC and VDE emission standards. Our line consists of many standard configurations such as block type, filter with power line connector, and various filters with multifunctional modules. Custom designs are available upon request.Power Cords A large selection of North American and International Power Cords that have been designed to comply with North American and international safety agency regulations to insure safe and reliable products. Offered in a wide selection of plugs and connectors available in various cable insulations, voltage ratings, colors, lengths, shielding and a full range of hospital grade certified power cords. Custom configurations and strain reliefs are available upon request.Power Supplies A full range of low cost, high reliability and energy saving switch mode AC/DC power supplies consisting of enclosed, open frame models and waterproof LED drivers; our enclosed versions are rated from 15W - 600W, open frame from 20W - 125W and LED drivers with constant current 25W - 200W and constant voltage 25W - 300W. All models have universal voltage input and a variety of output voltages ranging from 3.3V - 445V and some models include power factor correction to increase efficiency and reduce power losses. All of our power supplies meet or exceed the RoHS EU and the Chinese directives and are certified with worldwide safety agencies to ensure a safe and reliable product.Fan-S DivisionAC & DC Fans and Accessories Low cost, high tech AC & DC axial fans with sizes ranging from 25mm - 280 mm, DC voltages from 3.3VDC - 60VDC and AC voltages from 115VAC - 230VAC and many special features such as IP55 and IP67 rated, speed sensors, alarm functions and much more upon request. Each fan is offered with a variety of bearing types : 2-ball, 1-ball 1-sleeve, sleeve only, and our newly developed hydro dynamic bearing with better performance than sleeve and lower cost than 2 ball bearings. Every fan is available with a wide range of speeds from ultra low to super high speed.Our fan accessories are famous worldwide and consist of wire form and plastic guards, plastic air filters, aluminum and stainless steel air filters, fan cords, and our patented noise reduction vibration sleeves.International Procurement Services Division Procurement Services With over 30 years of global business experience, Qualtek’s IPS division provides a complete range of services from component sourcing to complete turnkey projects. With our extensive knowledge of the major global manufacturing regions, this enables us to have access to the newest technology, highest quality, and the most cost effective production methods.Wire Management, Cable Assemblies & Interconnect DivisionCable Assemblies We offer a wide selection of standard and custom cable assemblies, specializing in DVI, HDMI, USB and Fiber Optic and also producing flat ribbon cables, monitor cables, networking cables and an extensive offering of custom cable assemblies and wire harnesses.Cable Ties & AccessoriesOur low cost, high reliability cable nylon ties are available in a variety of styles including miniature, intermediate, standard and heavy duty. Specialty cable ties include releasable pawl type, stainless steel ball lock, head mount, push mount, marker ties, double loop, beaded and 4-way cable tie mounts. Cable ties are available in various material types including ultraviolet, heat stabilized, fire retardant and also are available in a range of colors. Custom designs and colors available upon request.Heat Shrink Products Heat shrinkable products include thin wall, medium and heavy wall, adhesive lined, medium and high voltage insulation, molded parts and end caps, cold shrink, wide range of shrink tubing kits and heat shrinkable cable and wire identification tubing.09362-F/3009325-F/4509325-M/4509325F/3009450F/3009250-F/45QSB-40-01QSB-60-0109250-F/3009450-M/30 09325-M/3009362-F/4509450-M/45QF-119-01QSB-80-01。
产品设计说明书模板
产品设计说明书模板本协议由以下双方共同签署：甲方：＿_________________________乙方：＿_________________________鉴于甲乙双方希望就产品设计事项达成一致意见现根据相关法律法规经友好协商一致同意签订本产品设计说明书如下：11 项目概述111 项目背景及目标112 设计理念及原则113 产品定位114 预期用户群体115 市场分析116 竞品分析1111 功能对比1112 用户反馈总结117 创新点与差异化策略12 技术要求121 技术标准122 使用材料要求123 生产工艺流程124 安全性与环保要求125 质量控制标准1211 检测方法1212 认证需求13 设计方案131 外观设计1311 色彩选择依据1312 结构布局说明1313 材质搭配原则132 内部结构设计1321 关键组件说明1322 连接方式描述1323 维护便利性考量133 用户界面设计1331 操作逻辑设计1332 显示界面规划1333 输入输出设备配置134 交互体验设计1341 流畅度要求1342 反馈机制设计1343 个性化设置选项14 开发计划141 项目时间表1411 各阶段时间节点1412 关键里程碑设定142 团队组织架构1421 核心成员角色分配1422 外协资源管理143 预算安排1431 成本估算方法1432 资金使用计划1433 风险评估与应对措施14111 风险识别14112 应急预案制定15 测试与验收151 测试流程1511 单元测试内容1512 整体联调步骤1513 用户验收标准152 数据收集与分析1521 数据采集工具介绍1522 分析报告格式要求1523 反馈机制建立153 改进措施1531 问题分类整理1532 解决策略制定1533 实施效果跟踪15111 测试用例设计15112 测试环境搭建16 合同条款161 合同期限1611 合同有效期1612 续约条件162 权利义务1621 甲方权利与责任1622 乙方权利与义务163 违约责任1631 违约情形界定1632 赔偿标准1633 解决争议方式164 知识产权归属1641 原创声明1642 授权使用范围1643 商业秘密保护措施16111 合同终止情形16112 合同变更流程双方确认已详细阅读并充分理解本协议所有条款内容无异议特此签字盖章以资信守：甲方代表签字：＿____________________乙方代表签字：＿____________________。
产品设计手册模板
产品设计手册模板产品设计手册是产品设计团队在设计、开发和生产过程中的重要文档，它包含了产品的设计理念、技术规范、制造流程、质量标准等重要信息。
一个完善的产品设计手册可以帮助团队成员更好地理解产品需求，规范设计流程，提高产品质量，降低生产成本。
下面，我们将介绍产品设计手册的基本结构和内容要点，希望能对大家在编写产品设计手册时有所帮助。
一、产品概述。
产品概述部分是产品设计手册的开篇，它主要包括产品的名称、型号、用途、特点、市场定位等信息。
在这一部分，需要对产品进行简要的介绍，让读者对产品有一个整体的了解。
二、设计理念。
设计理念是产品设计的灵魂所在，它包括了产品的设计初衷、核心价值、用户需求分析等内容。
在设计理念部分，需要突出产品的独特之处，阐明设计的目的和意义，以及产品对用户的实际意义。
三、技术规范。
技术规范是产品设计手册中最为重要的部分之一，它包括了产品的结构设计、材料选用、工艺要求、性能指标等内容。
在技术规范部分，需要详细描述产品的设计参数和要求，确保产品的设计和生产能够符合相关标准和规范。
四、制造流程。
制造流程是产品从设计到生产的具体操作步骤，它包括了产品的加工工艺、生产工序、装配流程等内容。
在制造流程部分，需要详细描述产品的生产过程，确保每一个环节都能够得到严格控制，保证产品的质量。
五、质量标准。
质量标准是产品设计手册中不可或缺的部分，它包括了产品的质量检测标准、验收标准、质量控制点等内容。
在质量标准部分，需要明确产品的质量要求，确保产品在生产过程中能够达到预期的质量水平。
六、安全标准。
安全标准是产品设计手册中需要重点关注的部分，它包括了产品的安全性能要求、使用注意事项、安全警示标识等内容。
在安全标准部分，需要对产品的安全性能进行全面评估，确保产品在使用过程中不会对用户造成安全隐患。
七、维护保养。
维护保养是产品设计手册中的重要内容之一，它包括了产品的日常维护方法、保养周期、故障排除等内容。
在维护保养部分，需要为用户提供清晰的维护指南，确保产品在使用过程中能够保持良好的状态。
产品设计手册
产品设计手册：打造卓越产品的全方位指南一、产品设计理念1. 用户至上：产品设计应以满足用户需求为核心，始终关注用户体验，为用户创造价值。
2. 美学原则：产品外观设计要遵循美学原则，注重色彩、形状、材质的搭配，提升产品品质感。
3. 创新思维：勇于突破传统，融入创新元素，使产品具有独特魅力和市场竞争力。
4. 易用性：简化操作流程，降低用户学习成本，让产品更易上手。
二、产品需求分析1. 市场调研：深入了解目标市场，掌握用户需求、竞品优势和劣势。
2. 用户画像：根据市场调研结果，绘制用户画像，明确用户年龄、性别、职业、兴趣等特点。
3. 需求整理：梳理用户需求，将其转化为产品功能和特性。
4. 需求优先级排序：根据用户需求和产品战略，对需求进行排序，确保核心需求得到优先满足。
三、产品功能规划1. 核心功能：明确产品的核心功能，确保其为用户带来最大价值。
2. 辅助功能：围绕核心功能，设计辅助功能，提升用户体验。
3. 功能模块划分：将产品功能划分为若干模块，便于开发和维护。
4. 功能迭代计划：制定功能迭代计划，持续优化产品，满足用户不断变化的需求。
四、交互设计与界面布局1. 交互逻辑：梳理用户操作流程，设计清晰、合理的交互逻辑，确保用户操作顺畅。
2. 界面布局：遵循设计规范，进行界面布局，使信息呈现有序，提高信息传递效率。
3. 导航设计：构建直观的导航系统，帮助用户快速找到所需功能，降低用户迷失感。
4. 反馈机制：设计及时、明确的反馈机制，让用户了解操作结果，提升用户体验。
五、视觉元素与风格1. 色彩搭配：选用和谐、符合品牌调性的色彩，提升产品视觉效果。
2. 字体选用：选择易读性高的字体，保证信息传达的准确性。
3. 图标设计：简洁、直观的图标设计，便于用户快速识别。
4. 统一风格：确保产品整体风格一致，形成独特的品牌印象。
六、原型设计与评审1. 原型制作：根据需求分析和功能规划，制作产品原型，展现产品雏形。
2. 评审环节：组织内部评审，邀请相关部门共同参与，收集反馈意见。
万科产品设计质量手册
利用坡屋面做卧室起居厅时
其1/2面积的室内净高应≥2.1米
门洞尺寸
类型
规范规定洞口最小尺寸（米）
万科项目洞口最小尺寸（米）
备注
洞口宽度
洞口高度
洞口宽度
洞口高度
1
公共外门
1.2
2
一般≥1.2米
一般≥2.2米
1、住宅规范对门洞尺寸的规定，用词为“应”；2、门洞高度不包括门上亮子高度；3、洞口两侧楼地面有高差时，以高地面为起算高度
注1、国家规范的“净高”一般泛指扣除面层后“净”高度，故在实际设计时，一般“保证楼梯平台或楼地面的面层到梁底结构”之间的距离≥2.1米，一般均能满足规范要求。注2、如平台上方有粱等其他突出物，“平台净高”应控制是“突出物结构下缘’到“楼梯平台或楼地面的面层”净距离
2
楼梯梯段处净高
不宜小于2.2米
结构到结构控制在≥2.3
阳台板上皮结构标高
建筑标高
普通的与厅房相连的阳台
结构对结构降板80
H-0.130
a.一般不注阳台建筑标高，注板上皮结构标高并标明（例如：H-0.130结）b.但应在说明及阳台详图中注明：门口处阳台完成面距室内楼地面高差为50；c.无论哪种沉板，一般阳台返边上皮标高均为：楼地面标高＋100
当为与厨房相连的生活阳台（且从厨房有进生活阳台的门）
1
（住宅）两跑及多跑公共楼梯的休息平台“净宽”
不应小于楼梯梯段净宽，且应≥1.2米
常用为1.3米
2
（住宅）直跑公共楼梯中间的平台净宽
规范无明确规定
一般0.6～0.9米；目的为给一个缓冲空间，避免人直冲下落
3
住宅套内楼梯休息平台净宽
规范无明确规定（住宅规范仅对“公共部位楼梯进行规定；套内无）
产品设计技术手册
产品设计技术手册一、产品概述本技术手册为产品设计的详细说明，旨在为产品设计团队和相关技术人员提供产品设计方案的细节和规范。
本手册对于产品设计过程中所需的技术要求、设计原则以及产品设计方案的评估和确认步骤进行了全面的阐述。
二、产品设计要求1. 整体目标产品设计的整体目标是在满足用户需求的基础上，实现产品的创新性、功能性、可靠性和可维护性。
设计团队应该在产品设计过程中注重用户的体验，并合理考虑不同用户的使用场景和需求。
2. 技术要求产品设计应遵循相应的技术标准和规范，包括但不限于以下方面：- 外观设计：产品的外观设计应符合人机工程学原理，追求美感和舒适性。
使用高品质的材料，确保产品的质感和耐用性。
- 功能设计：产品的功能设计应满足用户需求，功能布局合理且易于使用。
功能操作流程清晰，避免出现冗余或者难以理解的功能。
- 可靠性设计：产品应具备稳定可靠的性能，经受得住长时间使用和各种环境条件下的考验。
合理选用高品质的零部件和材料，确保产品的稳定性和可靠性。
- 安全性设计：产品设计应符合国家相关安全标准和法规。
合理考虑用户在使用产品时可能遇到的安全风险，并采取相应的安全措施来降低风险。
- 可维护性设计：产品设计应考虑产品维护和维修的便利性。
采用模块化设计，方便零部件的更换和维护。
3. 设计原则产品设计应符合以下原则：- 用户导向：以用户为中心，满足用户的需求和期望。
- 简洁性：设计要尽可能简洁明了，避免冗余和复杂性。
- 一致性：设计要保持一致性，减少用户的学习成本，提高使用效率。
- 可拓展性：产品设计应具备一定的可拓展性，便于产品升级和功能扩展。
- 性能优化：设计要充分考虑产品的性能优化，提高产品的使用效能和响应速度。
三、产品设计流程1. 需求分析在产品设计之前，需对用户需求进行充分了解和分析，包括用户的功能需求、外观需求、使用场景等，以此为基础确定产品设计的方向和目标。
2. 初步概念设计在初步概念设计阶段，通过脑图、草图等方式，提出初步的设计方案和创意。
产品设计知识点手册电子版
产品设计知识点手册电子版产品设计是一项关乎创新、功能和美学的综合性工作，它涵盖了从概念到制造的整个过程。
对于想要从事产品设计的人来说，了解并掌握相关的知识点至关重要。
本手册旨在为产品设计师提供一个全面而系统的知识框架，以便能够更好地理解和应用在产品设计的实践中。
一、产品设计的基础知识1. 产品定义：介绍产品的概念、特征和功能，明确产品定位。
2. 人机工程学：重点关注产品与用户之间的交互，考虑人体工程学、可用性和人机界面设计。
3. 终端用户需求分析：调研目标用户的需求和使用场景，为产品的设计提供依据。
4. 市场调研和竞争分析：了解市场情况、竞争对手和潜在机会，为产品定位和设计提供参考。
5. 创意生成和概念设计：运用创新方法，生成多样的创意，对各个创意进行初步评估并确定最佳方案。
6. 敏捷开发和原型制作：采用敏捷开发方法，快速制作原型进行测试和验证。
二、产品设计的关键环节1. 用户体验设计：关注用户在使用产品过程中的感受和满意度，提升产品的易用性和舒适性。
2. 人工造型和工业设计：运用美学原理和设计规范，打造产品的外观和造型。
3. 结构设计和材料选择：考虑产品的结构稳定性和零部件的功能性，选择合适的材料进行设计。
4. 制造工艺和生产工程：将设计转化为可制造的产品，考虑工艺上的可行性和成本控制。
5. 可持续设计和环境影响：关注产品的环境友好程度，减少对自然资源的消耗和环境污染。
三、常用的产品设计工具和技术1. 三维建模和渲染软件：使用CAD软件进行产品的三维建模和渲染。
2. 虚拟现实技术和交互设计：运用虚拟现实技术进行产品的交互设计和用户体验测试。
3. 快速原型制作技术：运用3D打印、激光切割等技术制作产品的快速原型。
4. 数据分析和用户行为研究：通过对用户数据和行为的分析，优化产品设计。
5. 可视化设计工具：运用Photoshop、Illustrator等工具进行产品的界面和图形设计。
四、产品设计的案例分析1. Apple Inc.的产品设计：分析苹果公司在产品设计方面的创新和成功案例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Q/BZH
大厦扇产品设计规范
（报批稿）
广东美的环境电器事业部风扇公司 发布
Q/BZH 000-2010
修订页
注：
1、流程清单内所有文件审批发布必须按照清单规定的审批流程组织审批，并在此处写明审批流程。
开发部内部标准：拟稿（编制部门）→初审（职能中心）→会签（相关中心）→审核（必要时，相关部门）→审批（职能经理）
风扇公司标准：拟稿（编制部门）→初审（职能经理）→会签（相关经理）→审批（公司总）
事业部标准：拟稿（编制部门）→初审（职能经理）→会签（相关经理）→审核（公司总）→复核（管理部）→审（总）2、企业管理标准清单外的文件审批流程由相关部门和营运管理部共同确定。
Q/BZH 000-2010
大厦扇产品设计规范
1.范围
本标准规定了风扇公司大厦扇产品结构设计的一般要求，产品设计方法及材料的选用指引。
本标准适用于风扇公司大厦扇产品。
其它类似产品可参照执行。
2.规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
产品标准如：GB/T 13380
国家强制执行标准如：GB 4706.1 、GB 4706.27、GB 4706.23 、GB 17625.1、GB4343.1、GB 19606
UL507 等等
3. 术语
大厦扇：通过用贯流风轮风道系统送风的电风扇。
大厦扇分为机械式和电子式。
一般来讲，开关风速、定时、摇头由琴键开关、机械定时器、及摇头安键制控的为机械式大厦扇；
开关、风速、定时、摇头及风类选择由电子板控制，由机身按键或遥控器选择功能的
为电子式大厦扇。
风道系统：涡舌板、挡风板与风轮组成风道系统。
涡舌板、挡风板一般用二次ABS料，风轮一般用AS+GF料。
风轮支架：支撑风轮的结构组件,橡胶包着个铜轴承，固定在铁支架或塑料支架上。
我司早期产品用的是铁支架，现在普遍选用ABS塑料支架TF129、TF130、TF131。
前、后底座：组合成底盘组件，起支撑作用的连接件, 材料一般为ABS。
电机安装板：支撑电机的零件。
360度摇头机构与S8摇头机构用电机固定板FS10-S6-11（钣金件）支撑电机固定在电机安装板上，电机安装板用2.5厚的ABS料；8H摇头机构的电机
安装板直接支撑电机，用螺栓连接，8H摇头机构的电机安装板用 2.5厚的
FRPP+20%GF料。
Q/BZH 000-2010 4. 产品主要结构爆炸图
Q/BZH 000-2010
5. 总体设计要求
5.1主要结构件装配截面图
进风口
风轮组件
挡风板涡舌板
出风口
Q/BZH 000-2010
Q/BZH 000-2010
5.2 外观要求
5.2.1外观件防止出现无圆角过渡的棱边，曲面和圆角在相切处保证光滑过渡,尽可能符合外观设计要
求。
5.2.2外观件正面配合间隙及渐变设计应均匀,边缘尽量避免尖角或斜边，防止模具分型面出现飞边和
批锋。
5.2.3外观件的设计外形要满足风道系统要求，借用件能便于安装。
（常用φ91、φ101.5风轮风道曲线见下图）
91风轮（FS10-5AR的风道曲线，风速大） 91风轮（FS10-6N的风道曲线，出风柔和）
Q/BZH 000-2010
101风轮（FS10-5HR的风道曲线）
5.2.4外观件内部如有加强筋，筋底部尽量要求做变壁厚设计，以防止表面缩水。
加强筋厚度不超过产
品壁厚的2/3
5.2.5外观件的设计要满足进风面积大于出风面积要求：进风面积：出风面积=(1.8—2.1):1
5.2.6外观件的设计要满足1-2度的拔模斜度，外表面磨砂处理，拔模斜度要求≥3°。
5.2.7外观件的丝印设计与要求参照《风扇丝印设计规范》进行
5.3 主要部件设计
5.3.1摇头机构设计
5.3.1.1大厦扇摇头机构现通用的有S8摇头结构，8H摇头机构，360度摇头机构。
建议选择性借用。
5.3.1.1.1 S8摇头结构：60度摇头，有离合机构（转头板）。
电机安装板在设计时要注意与转头板、
固定套的配合，外、内径与转头板、固定套的配合间隙如下图，电机安装板用料ABS，壁厚
2.2—2.5mm, 加强筋的厚度为略壁厚的2/3。
Q/BZH 000-2010
5.3.1.1.2 8H摇头机构：60度摇头，无离合机构。
可以整套组件借用，如要更改设计摇头安装板，要
注意与轴套的配合，内直径要过渡配合，外直径要间隙配合，配合间隙0.1-0.2mm.摇头安装板与摇头支座用ABS料，壁厚2.2—2.5mm，加强筋的厚度为壁厚的2/3，摇头支座与连杆固定用特殊螺钉。
Q/BZH 000-2010
5.3.1.1.3 360度摇头机构：摇头角度大于60度，可以选择摇头角度：60、90、120、180、360等，
建议不选用。
5.3.2底座
5.3.2.1 索母固定式底盘方式前、后底盘在设计分件时，底盘的最大宽度尺寸要小于机身的直径尺寸
+15mm，以便于包装，减少装柜影响。
前、后底盘在配合时要有2-3mm的重叠，美观线间隙
0.5mm。
前、后底盘以柱、孔限位，柱、孔做成楔形配合，基准为φ6.5mm,前、后底盘用索母
Q/BZH 000-2010 与机身固定，在索母固定处壁厚2-2.5mm重叠加强索母固定。
5.3.2.2 碟型螺钉固定式底盘方式前、后底盘在设计分件时，底盘的最大宽度尺寸要小于机身的直径尺
寸+15mm，以便于包装，减少装柜影响。
前、后底盘在配合时要有2-3mm的重叠，美观线间隙
0.5mm。
前、后底盘以柱、孔限位，柱、孔做成楔行配合, 基准为φ6.5mm, 前、后底盘用碟
型螺钉与机身固定，机身上的摇头转头板镶铜螺钉。
5.3.3 顶盖
顶盖与前壳用FS10-5AR-17连接板连接，考虑到注塑与装配的影响，保证美观线的一致性，前
壳与顶盖连接时用扣位预固定。
Q/BZH 000-2010
5.3.4 前、后壳
5.3.4.1 前壳采用变壁厚，边缘2.2-2.5mm,正面设计壁厚为2.0—2.2mm（根据整机强度选择），出风
栅格厚度2.2-3mm,间隔宽6.5—7.0，长60--70mm，深度大于6mm, 前壳上做结构抬夹住电机
安装板或摇头安装板。
Q/BZH 000-2010
5.3.4.2 后壳采用变壁厚，边缘2.2-2.5mm,正面设计壁厚为1.8—2.2mm。
（根据整机强度选择）后壳
在电机处开宽度小于2.5mm的通风槽，后壳上做结构抬夹住电机安装板或摇头安装板。
5.3.4.3 前、后固定在外观条件允许下，尽量采用3对螺钉+一对扣位固定。
如果要采用扣位+螺钉固定，
在扣位处10-20mm内加止扣筋，扣合面预留0.1mm间隙，扣合长度大于等于0.8mm。
Q/BZH 000-2010
Q/BZH 000-2010
5.4 美观线的设计具体设计要求参照《落地扇产品设计规范---6．5．3》
5.5 螺钉与螺钉柱的设计要求具体设计要求参照《落地扇产品设计规范---6．5．4》
5.6琴键开关选择及其安装固定方式大厦扇选用KQ34四位琴键开关具体安装固定设计要求参照《落
地扇产品设计规范---6．5．5》
5.7定时器的选择及其安装固定方式具体安装固定设计要求参照《落地扇产品设计规范---6．5．6》5.8电子板安装固定方式具体安装固定设计要求参照《落地扇产品设计规范---6．5．7》
5.9电源线的安装固定方式具体安装固定设计要求参照《落地扇产品设计规范---6．5．8》。
