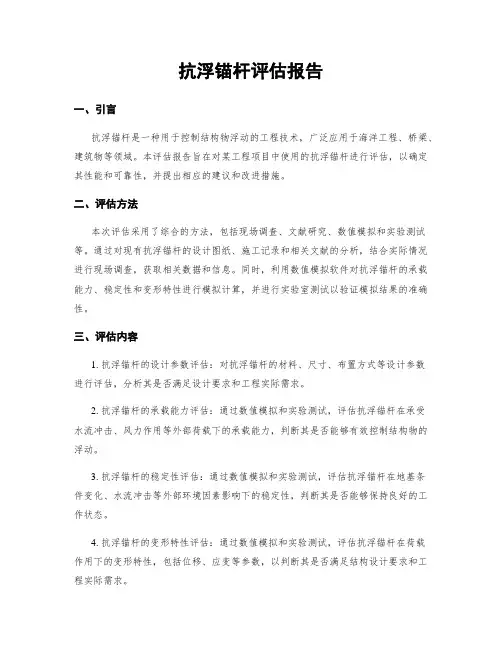

抗浮锚杆评估报告一、引言抗浮锚杆是一种用于控制结构物浮动的工程技术，广泛应用于海洋工程、桥梁、建筑物等领域。
本评估报告旨在对某工程项目中使用的抗浮锚杆进行评估，以确定其性能和可靠性，并提出相应的建议和改进措施。
二、评估方法本次评估采用了综合的方法，包括现场调查、文献研究、数值模拟和实验测试等。
通过对现有抗浮锚杆的设计图纸、施工记录和相关文献的分析，结合实际情况进行现场调查，获取相关数据和信息。
同时，利用数值模拟软件对抗浮锚杆的承载能力、稳定性和变形特性进行模拟计算，并进行实验室测试以验证模拟结果的准确性。
三、评估内容1. 抗浮锚杆的设计参数评估：对抗浮锚杆的材料、尺寸、布置方式等设计参数进行评估，分析其是否满足设计要求和工程实际需求。
2. 抗浮锚杆的承载能力评估：通过数值模拟和实验测试，评估抗浮锚杆在承受水流冲击、风力作用等外部荷载下的承载能力，判断其是否能够有效控制结构物的浮动。
3. 抗浮锚杆的稳定性评估：通过数值模拟和实验测试，评估抗浮锚杆在地基条件变化、水流冲击等外部环境因素影响下的稳定性，判断其是否能够保持良好的工作状态。
4. 抗浮锚杆的变形特性评估：通过数值模拟和实验测试，评估抗浮锚杆在荷载作用下的变形特性，包括位移、应变等参数，以判断其是否满足结构设计要求和工程实际需求。
5. 抗浮锚杆的使用寿命评估：通过对抗浮锚杆的材料性能和结构特点进行分析，结合实际使用情况，评估其使用寿命，提出相应的维护和保养建议。
四、评估结果1. 设计参数评估结果：经过对抗浮锚杆的设计参数进行评估，发现其材料选择合理、尺寸适当、布置方式科学，满足设计要求和工程实际需求。
2. 承载能力评估结果：数值模拟和实验测试结果表明，抗浮锚杆能够有效承受水流冲击、风力作用等外部荷载，能够稳定控制结构物的浮动。
3. 稳定性评估结果：数值模拟和实验测试结果表明，抗浮锚杆在地基条件变化、水流冲击等外部环境因素影响下具有良好的稳定性，能够保持良好的工作状态。
抗浮锚杆实验报告
中 风 化 带
10
三、锚杆施工 1.选址：（4月22日，经地勘确认）
a.中风化带照片
11
三、锚杆施工
b.微风化带照片
12
三、锚杆施工
c.破碎带照片
13
三、锚杆施工
d.强风化下亚带照片
14
三、锚杆施工 2.施工工序：
钻孔（4月23~24日）
锚杆加工
15
三、锚杆施工 2.施工工序：
气温（℃） 10~18 12~18 10~18 12~16 12~19 10~19 10~24 10~27 开始试验
有无爆破 有 无 有 无 无 无 有 无
备注
留置纯水泥浆 试块，同条件 养护七天强度
达到110%
17
四、拉拔试验 试验加载方案：
加载方案示意图
现场加载照片
18
四、拉拔试验 试验准备：
试验方案： 1、加载方式：试验采用分级加载方式，每级按设计单位预估锚固体与岩
体间抗剪极限承载力的1/8加载。 2、观测方法及稳定标准：每级荷载施加完毕后，应立即测读位移量。以
后每间隔5min测读一次。连续4次测读出的锚杆拔升值均小于0.01mm 时，认为在该级荷载下的位移己达到稳定状态，可继续施加下一级上 拔荷载。
粘结强度特征值f （kPa） 地质报
试验值 告 对比度 推荐值
233
160 45.5%
322
160
101.3 %
578
400 44.5%
774
600 29.0%
22
23
2012年5月8日
1
一、实验背景 二、方案介绍 三、锚杆施工 四、拉拔试验 五、试验结论
2
抗浮锚杆评估报告
抗浮锚杆评估报告一、引言抗浮锚杆是一种用于控制建造物或者结构物浮动的工程技术，通过将锚杆固定在地下深处，使其与建造物或者结构物相连，从而增加其稳定性和抗浮能力。
本报告旨在评估抗浮锚杆的设计、施工和性能，为相关工程项目提供参考和建议。
二、背景信息1. 项目概述本次评估报告针对某建造物的抗浮锚杆进行评估，该建造物位于某城市的地下室，地下室深度为20米，建造物高度为10层。
抗浮锚杆的设计和施工已经完成，现需要对其进行评估，以确保其符合相关标准和要求。
2. 设计要求抗浮锚杆的设计要求包括但不限于以下几个方面：- 承载力要满足建造物的分量和地下水压力- 杆身材料和直径选择- 锚固深度和间距- 锚固方式和连接方式- 相关安全系数要求三、评估方法1. 现场勘察我们的评估团队对建造物的抗浮锚杆进行了现场勘察，包括测量锚杆的直径和长度、检查锚固深度和间距、观察锚固方式和连接方式等。
2. 数据采集我们采集了相关的设计文件、施工记录和质量检测报告，以及现场勘察所得的数据和观察结果。
3. 分析和计算我们使用了工程力学和结构分析的方法对抗浮锚杆的设计和施工进行了分析和计算，包括但不限于以下几个方面：- 抗浮力计算- 杆身受力分析- 锚固深度和间距的合理性评估- 锚固方式和连接方式的可靠性评估四、评估结果1. 抗浮力计算结果根据我们的计算和分析，抗浮锚杆的设计满足了建造物的分量和地下水压力的要求，具有足够的抗浮力。
2. 杆身受力分析结果抗浮锚杆的杆身受力分析表明，杆身的应力和变形处于安全范围内，没有浮现超过允许值的情况。
3. 锚固深度和间距的评估结果锚固深度和间距的评估结果显示，设计的锚固深度和间距是合理的，能够满足抗浮锚杆的稳定性和抗浮性能的要求。
4. 锚固方式和连接方式的评估结果锚固方式和连接方式的评估结果表明，设计和施工的锚固方式和连接方式是可靠的，能够确保抗浮锚杆与建造物的连接坚固可靠。
五、建议基于我们的评估结果，我们提出以下几点建议：1. 建议在使用抗浮锚杆的工程项目中，根据实际情况和要求进行设计和施工，确保抗浮锚杆的稳定性和抗浮性能。
抗浮锚杆评估报告
抗浮锚杆评估报告引言概述：抗浮锚杆是一种用于防止建造物或者结构物受到浮力影响而发生倾斜或者崩塌的重要工程措施。
本文将对抗浮锚杆进行评估，以确保其有效性和可靠性。
一、抗浮锚杆的原理1.1 浮力原理：浮力是指物体在液体中受到的向上的力，其大小与物体在液体中排开的液体体积成正比。
1.2 抗浮锚杆的作用：抗浮锚杆通过将建造物或者结构物与地下深层土壤相连接，使其受到的浮力通过锚杆传递到土壤中，从而有效地抵消了浮力的影响。
1.3 抗浮锚杆的设计原则：抗浮锚杆的设计应考虑建造物或者结构物的分量、土壤的承载能力、地下水位等因素，确保锚杆能够承受估计的浮力，并保证结构的稳定性。
二、抗浮锚杆的材料选择2.1 锚杆材料：常见的抗浮锚杆材料包括钢筋、钢板、钢管等。
选择材料时应考虑其强度、耐腐蚀性和施工方便性。
2.2 锚杆连接件：锚杆连接件的选择应考虑其与锚杆材料的匹配性、连接强度和耐久性。
2.3 锚杆保护层：为了防止锚杆受到腐蚀和损坏，应在锚杆表面涂覆保护层，常用的保护层材料有防腐涂料、聚合物涂层等。
三、抗浮锚杆的施工和安装3.1 地质勘察：在进行抗浮锚杆施工前，需要进行地质勘察，了解地下土层的情况，以确定锚杆的埋设深度和位置。
3.2 锚杆埋设：根据地质勘察结果，确定锚杆的埋设深度和角度，并采用适当的施工方法进行锚杆的埋设。
3.3 锚杆固定：在锚杆埋设完成后，需要进行固定，常用的固定方法有预应力锚固、磨擦锚固等。
四、抗浮锚杆的监测和维护4.1 监测方法：抗浮锚杆的监测可以通过应变测量、位移测量等方法进行，以及时发现锚杆的变形和位移情况。
4.2 监测频率：抗浮锚杆的监测频率应根据具体情况确定，普通建议进行定期监测，并在重大天气变化或者其他异常情况下增加监测频率。
4.3 维护措施：抗浮锚杆的维护包括定期检查和维修，如发现锚杆受损或者锚固不坚固的情况，应及时采取修复措施，确保抗浮锚杆的可靠性和有效性。
五、抗浮锚杆的应用案例5.1 建造物抗浮锚杆：在高层建造、桥梁等结构中，抗浮锚杆被广泛应用，以确保结构的稳定性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
抗浮锚杆试验检测报告
目录
1. 工程概况 (2)
2. 场区工程地质条件简述 (2)
3. 试验方法概述 (4)
3.1检测目的 (4)
3.2试验依据 (4)
3.3试验方法 (5)
3.4试验方法与要点 (5)
3.5终止试验条件 (5)
4．试验过程 (6)
5．试验成果 (6)
5.1锚杆极限抗拔力T UK确定 (6)
5.2锚杆抗拔承载力特征值R T确定 (7)
5.3粘结强度特征值F确定 (7)
6. 结论与建议 (8)
附件
1、试验锚杆平面位置图1份
2、抗拔试验报告青岛理工大学工程质量检测鉴定中心
1. 工程概况
华润置地（山东）有限公司拟投资建设青岛华润中心商业一期工程，拟建工程位于青岛市市南区山东路10号，原海军潜艇学院大门南侧。
因拟建场地占地面积大，基底下岩土结构较为复杂，为准确的确定各类岩土的与锚固体间的粘结强度特征值，合理的优化抗浮锚杆的设计方案、节省投资，建设单位和设计单位确定，在拟建场地内选择有代表性的的岩土体作抗浮锚杆试验，试验方案如表1.1。
抗浮锚杆试验方案表表1.1
注浆材料采用普通硅酸盐类水泥（P.O42.5R），浆液水灰比1∶0.5，注浆工艺采用常压一次性注浆，注浆方式自下而上式。
拟建工程由青岛腾远设计事务所有限公司设计、由华润建筑有限公司青岛分公司总包，受华润建筑有限公司青岛分公司的委托，我公司承担了该项目抗浮锚杆的试验工作。
2. 场区工程地质条件简述
根据青岛市勘察测绘研究院提供的《青岛华润中心商业一期工程岩土工程勘察报告》和现场踏勘资料，基底下的岩层以花岗岩为主，受构造和风化活动的影响，可细分为花岗岩强风化下亚带、花岗岩中风化带、花岗岩微风化带和破碎状花岗岩四个小类型。
花岗岩强风化下亚带：褐黄~肉红色，粗粒结构，块状构造，矿物成分以钾长
石、石英、斜长石为主，含少量角闪石和黑云母，岩体破碎，矿物蚀变强烈，长石多高岭土化，岩芯手搓呈粗砂～角砾状，部分岩样呈小碎块状，手搓易碎散，标准贯入试验无法连续贯入，工程特性如表2.1所示：
花岗岩强风化下亚带工程特性指标表表2.1
花岗岩中风化带：褐黄～肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，高角度节理及裂隙较发育，节理面呈闭合～微张开状，节理面见长石高岭土、绿泥石化及铁染现象，岩芯呈碎块～短柱～柱状，柱体粗糙，矿物蚀变中等，岩样锤击声暗哑，较易碎，工程特性如表2.2所示：
花岗岩中风化带工程特性指标表表2.2
花岗岩微风化带：肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，矿物蚀变轻微，沿节理面见铁染，岩样多呈短柱～柱状，部分碎块状，柱体较光滑，锤击声音清脆不易碎；部分岩芯节理呈微张状，节理面绿帘石化明显，见明显擦痕，岩芯多沿高角度节理裂隙破碎，以块状～短柱状为主，锤击声音较脆，沿节理面易碎，工程特性如表2.3所示：
花岗岩微风化带工程特性指标表表2.3
破碎状花岗岩：褐黄色，肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体具构造挤压痕迹，岩体破碎，节理裂隙发育，节理面见铁染现象及绿泥石矿物充填，岩样呈碎块～短柱状，矿物蚀变明显，岩块强度较低，锤击易碎散，部分可沿节理面掰开，遇水软化明显，工程特性如表2.4所示：
碎裂状花岗岩工程特性指标表表2.4
3. 试验方法概述
3.1 检测目的
a. 确定不同岩土类型中试验锚杆的抗拨承载力极限值；
b. 确定不同岩土类型中试验锚杆的抗拨承载力特征值；
c. 确定不同类型岩土与锚固体的粘结强度特征值f；
d. 为设计部门提供基础设计所需的岩土技术参数。
3.2 试验依据
《建筑地基基础设计规范》GB50007—2002
《岩土工程勘察规范》GB50021-2001，2009版
《高层建筑岩土工程勘察规程》JGJ72-2004
《建筑基坑支护技术规程》JGJ120-99
3.3试验方法
本次试测采用岩石锚杆抗拔试验，试验仪器设备及安装示意图如图3.1。
图3.1 试验仪器、设备及安装示意
3.4 试验方法与要点
a. 锚杆锚固段浆体强度达到15MPa，或达到设计强度的75%时方可进行试验；
b. 加载装置（千斤顶、油泵）的额定压力大于试验压力，且试验前进行标定；
c. 加荷反力装置的承载力和刚度须满足最大试验荷载要求；
d. 计量仪表（压力表、位移计）满足测试要求的精度，位移量用百分表量测；
e. 试验采用分级加载荷载，分级不得少于8级；
f. 每级荷载施加完毕后应立即测读位移量，以后每间隔5min测读一次；
g. 连续4次测读出的锚杆拔升值均小于0.01mm时，认为在该级荷载下的位移已达到稳定状态，可继续施加下一级上拔荷载。
3.5 终止试验条件
a. 锚杆拔升量持续增长，且在1小时时间范围内未出现稳定的迹象；
b. 新增加的上拔力无法施加，或者施加后无法使上拔力保持稳定；
c. 锚杆的钢筋已被拔断，或者锚杆锚筋被拔出。
4．试验过程
试验锚杆由建设单位委托现场的基坑支护施工单位完成。
试验锚杆于2012年4月26日施工完毕，建设单位在2012年5月2日和5月3日分别对第一组试块和第二组试验块进行试压，试压强度分别达到了设计强度的110%和160%。
根据建设单位的委托要求，我司委托青岛理工大学工程质量检测鉴定中心有限公司对现场的试验锚杆进行了拉拔试验，试验时间为2012年5月4日～5月6日，每支锚杆均试验至破坏为止，试验结果详见《锚杆抗拔力检测试验报告》（附件一，青岛理工大学工程质量检测鉴定中心有限公司提供）。
5．试验成果
5.1 锚杆极限抗拔力T uk确定
符合3.5中终止条件的前一级荷载，即为该锚杆的极限抗拔力T uk。
根据试验结果，各类型锚杆的极限抗拔力T uk如表5.1所示。
各类型锚杆的极限抗拔力T uk表表5.1
5.2 锚杆抗拔承载力特征值R t确定
a. 参加统计的试验锚杆，其极差（T uk（max）- T uk（min））不超过平均值的30%时，取其平均值为锚杆极限承载力T uk。
T uk =（T uk1 + T uk2 + T uk3）/ 3
b. 极差超过平均值的30%时，宜增加试验量并分析离差过大的原因，结合工程情况确定极限承载力T uk。
c. 将锚杆极限承载力T uk除以安全系数2 为锚杆抗拔承载力特征值R t。
R t = T uk / 2 = （T uk1 + T uk2 + T uk3）/ 6
试验结果表明，各类型锚杆抗拔极限承载力T uk均满足第a条要求，锚杆抗拔承载力特征值R t如表5.2所示。
各类型锚杆抗拔承载力特征值R t表表5.2
注：R t = T uk / 2 = （T uk1 + T uk2 + T uk3）/ 6
5.3 粘结强度特征值f 确定
根据《建筑地基基础设计规范》GB50007—2002之8.6.3条：
R t≤0.8×π×D×La×f 知
f ≥R t /（0.8×π×D×La）
式中：R t ----- 单根锚杆抗拔承载力特征值（KN）
D ----- 锚杆孔直径（m）
La ----- 锚杆的有效锚固长度（m）
f----- 锚固体与岩石间的粘结强度特征值(kPa)
据上式，各岩土体与纯水泥浆（P.O42.5R）锚固体的粘结强度特征值f如表5.3所示。
各岩土体与水泥浆锚固体的粘结强度特征值f 表5.3
注：f = R t /（0.8×π×D×La）
6. 结论与建议
1、试验过程中各项操作均按规范、规程要求示进行，试验结果真实、合理，各项分析、验算合理、有据，结论可靠。
2、试验结果表明，拟建场地的花岗岩强风化下亚带、破碎状花岗岩、花岗岩中风化带和花岗岩微风化带与纯水泥浆（P.O42.5R，常压一次性注浆工艺）锚固体的粘结强度特征值分别为233kPa、317kPa、578kPa和774kPa，较地质报告推荐值提高29.0～97.9%，详见下表。
注：对比度=（试验值–地质报告推荐值）/ 地质报告推荐值×100。
