抗浮锚杆试验检测报告目录1. 工程概况 (2)2. 场区工程地质条件简述 (2)3. 试验方法概述 (4)3.1检测目的 (4)3.2试验依据 (4)3.3试验方法 (5)3.4试验方法与要点 (5)3.5终止试验条件 (5)4．试验过程 (6)5．试验成果 (6)5.1锚杆极限抗拔力T UK确定 (6)5.2锚杆抗拔承载力特征值R T确定 (7)5.3粘结强度特征值F确定 (7)6. 结论与建议 (8)附件1、试验锚杆平面位置图1份2、抗拔试验报告青岛理工大学工程质量检测鉴定中心1. 工程概况华润置地（山东）有限公司拟投资建设青岛华润中心商业一期工程，拟建工程位于青岛市市南区山东路10号，原海军潜艇学院大门南侧。
因拟建场地占地面积大，基底下岩土结构较为复杂，为准确的确定各类岩土的与锚固体间的粘结强度特征值，合理的优化抗浮锚杆的设计方案、节省投资，建设单位和设计单位确定，在拟建场地内选择有代表性的的岩土体作抗浮锚杆试验，试验方案如表1.1。
抗浮锚杆试验方案表表1.1注浆材料采用普通硅酸盐类水泥（P.O42.5R），浆液水灰比1∶0.5，注浆工艺采用常压一次性注浆，注浆方式自下而上式。
拟建工程由青岛腾远设计事务所有限公司设计、由华润建筑有限公司青岛分公司总包，受华润建筑有限公司青岛分公司的委托，我公司承担了该项目抗浮锚杆的试验工作。
2. 场区工程地质条件简述根据青岛市勘察测绘研究院提供的《青岛华润中心商业一期工程岩土工程勘察报告》和现场踏勘资料，基底下的岩层以花岗岩为主，受构造和风化活动的影响，可细分为花岗岩强风化下亚带、花岗岩中风化带、花岗岩微风化带和破碎状花岗岩四个小类型。
花岗岩强风化下亚带：褐黄~肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体破碎，矿物蚀变强烈，长石多高岭土化，岩芯手搓呈粗砂～角砾状，部分岩样呈小碎块状，手搓易碎散，标准贯入试验无法连续贯入，工程特性如表2.1所示：花岗岩强风化下亚带工程特性指标表表2.1花岗岩中风化带：褐黄～肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，高角度节理及裂隙较发育，节理面呈闭合～微张开状，节理面见长石高岭土、绿泥石化及铁染现象，岩芯呈碎块～短柱～柱状，柱体粗糙，矿物蚀变中等，岩样锤击声暗哑，较易碎，工程特性如表2.2所示：花岗岩中风化带工程特性指标表表2.2花岗岩微风化带：肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，矿物蚀变轻微，沿节理面见铁染，岩样多呈短柱～柱状，部分碎块状，柱体较光滑，锤击声音清脆不易碎；部分岩芯节理呈微张状，节理面绿帘石化明显，见明显擦痕，岩芯多沿高角度节理裂隙破碎，以块状～短柱状为主，锤击声音较脆，沿节理面易碎，工程特性如表2.3所示：花岗岩微风化带工程特性指标表表2.3破碎状花岗岩：褐黄色，肉红色，粗粒结构，块状构造，矿物成分以钾长石、石英、斜长石为主，含少量角闪石和黑云母，岩体具构造挤压痕迹，岩体破碎，节理裂隙发育，节理面见铁染现象及绿泥石矿物充填，岩样呈碎块～短柱状，矿物蚀变明显，岩块强度较低，锤击易碎散，部分可沿节理面掰开，遇水软化明显，工程特性如表2.4所示：碎裂状花岗岩工程特性指标表表2.43. 试验方法概述3.1 检测目的a. 确定不同岩土类型中试验锚杆的抗拨承载力极限值；b. 确定不同岩土类型中试验锚杆的抗拨承载力特征值；c. 确定不同类型岩土与锚固体的粘结强度特征值f；d. 为设计部门提供基础设计所需的岩土技术参数。
抗浮锚杆基本试验检测方案

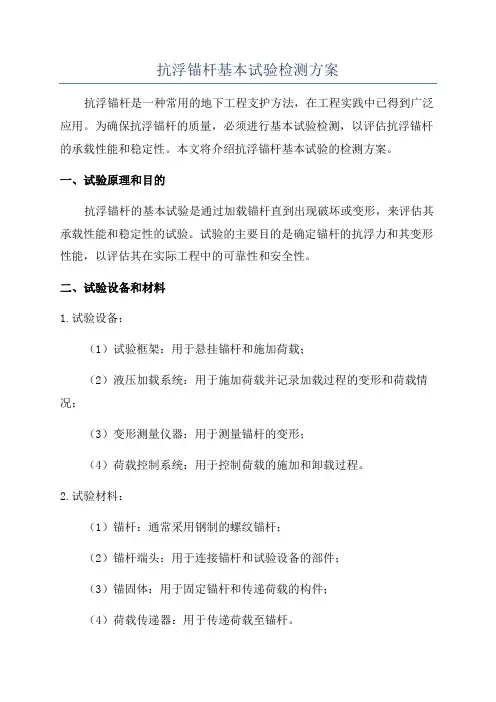

抗浮锚杆基本试验检测方案抗浮锚杆是一种常用的地下工程支护方法，在工程实践中已得到广泛应用。
为确保抗浮锚杆的质量，必须进行基本试验检测，以评估抗浮锚杆的承载性能和稳定性。
本文将介绍抗浮锚杆基本试验的检测方案。
一、试验原理和目的抗浮锚杆的基本试验是通过加载锚杆直到出现破坏或变形，来评估其承载性能和稳定性的试验。
试验的主要目的是确定锚杆的抗浮力和其变形性能，以评估其在实际工程中的可靠性和安全性。
二、试验设备和材料1.试验设备：（1）试验框架：用于悬挂锚杆和施加荷载；（2）液压加载系统：用于施加荷载并记录加载过程的变形和荷载情况；（3）变形测量仪器：用于测量锚杆的变形；（4）荷载控制系统：用于控制荷载的施加和卸载过程。
2.试验材料：（1）锚杆：通常采用钢制的螺纹锚杆；（2）锚杆端头：用于连接锚杆和试验设备的部件；（3）锚固体：用于固定锚杆和传递荷载的构件；（4）荷载传递器：用于传递荷载至锚杆。
三、试验步骤和方法1.试验前准备：（1）检查试验设备和安装情况，确保无故障；（2）测量试验设备的初始尺寸和位置；（3）安装锚杆和锚杆端头；（4）固定锚杆和安装荷载控制系统。
2.施加荷载：（1）通过液压加载系统控制荷载施加；（2）根据设计要求，按照一定的步骤进行荷载的施加，并记录各个加载阶段的荷载和变形情况。
3.监测和记录：（1）使用变形测量仪器监测和记录锚杆的变形情况；（2）使用荷载控制系统记录锚杆的荷载情况；（3）确保对每个阶段的变形和荷载进行准确的记录。
4.卸载和回弹：（1）在达到设计荷载或出现破坏前，通过荷载控制系统逐渐减载；（2）记录卸载过程中的变形和荷载情况；（3）记录回弹情况。
5.结果评估：（1）根据试验数据计算锚杆的抗浮力和变形性能；（2）评估锚杆的承载性能和稳定性；（3）将试验结果与设计要求进行对比和分析。
四、试验安全要求进行抗浮锚杆基本试验时需要注意以下安全要求：1.试验设备和材料必须符合相关安全标准；2.试验现场必须符合相关安全要求，并采取必要的防护措施；3.试验人员必须接受相关培训，并严格遵守试验操作规程；4.试验过程中如发现异常情况，应及时停止试验并采取相应措施。
抗浮锚杆基本试验循环加荷等级及观测时间
锚杆（索）检测方案***** 检测中心二00*年*月**日、工程概况**工程拟进行锚杆（索）抗拔试验，现制定预应力锚杆（索）、土层锚杆检测方案、预应力锚杆（索）检测（一）试验目的、依据及数量1、试验目的预应力锚杆抗拔试验主要目的是检验锚杆的抗拔承载力是否满足设计要求。
2、试验依据预应力锚杆抗拔试验的主要参考国家标准《建筑边坡工程技术规范》（GB50330-2002）的“预应力锚杆的试验”要点及行业标准《建筑基坑支护技术规程》（JGJ 120-99）,中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 : 2005等有关规定执行。
根据设计要求，参照预应力锚杆试验要点，预应力锚杆抗拔试验最大加载量为设计承载力的1.2倍。
3、试验设备及加载装置图1锚杆试验示意图采用手动油泵一千斤顶系统进行加载，加载装置示意图见图1。
试验数据从压力表及百分表中读取。
千斤顶、压力表及百分表均经计量检定，且均在有效期内4、检测数量规定根据规范及设计要求，预应力锚杆验收试验的数量不少于预应力锚杆总数的5%,不得少于3根。
5、检测前的准备工作锚杆锚固段浆体强度达到15MPa或达到设计强度等级的时75%可进行锚杆试验。
由于本工程基坑较深，在检测前，在需在待测锚杆前，搭好试验平台。
在地下连续墙前预留0.8〜1.0m自由段。
（二）试验标准本次锚杆试验参照中国工程建设标准化协会标准《岩土锚杆（索）技术规程》CECS 22 : 2005进行。
（三）试验方法1验收试验的锚杆数量不得少于锚杆总数的5%,且不得少于3根。
对有特殊要求的工程，可按设计要求增加验收锚杆的数量。
2、永久性锚杆的最大试验荷载应取锚杆轴向拉力设计值的 1.5倍；临时性锚杆的最大试验荷载应取锚杆轴向拉力设计值的1.2倍。
3、验收试验应分级加荷，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力设计值的0.50、0.75、1.00、1.20、1.33和1.50倍。
抗浮锚杆检测方案
蓝光雍锦半岛项目地下会所抗浮锚杆工程验收检测方案省建工集团有限责任公司二○一五年九月目录1 工程概况 (2)2 抗拔静载试验实施细则 (2)3 试验工作量和选桩标准 (2)4 检测过程叙述 (2)5 预期成果 (4)1 工程概况蓝光雍锦半岛项目地下会所抗浮锚杆工程位于市长宁大道与皖水路交口东南角。
地下室采用抗浮锚杆基础，设计参数：锚杆长度10.00m，孔径150mm，钢筋3Φ18mm。
桩端持力层为场地第③层：粘土，设计锚杆抗拔承载力特征值为115kN。
受蓝光和骏实业的委托，由我公司对其在建的蓝光雍锦半岛项目地下会所抗浮锚杆工程抗浮锚杆进行竖向抗拔静载试验，以验证该工程的抗浮锚杆竖向抗拔承载力是否满足设计要求。
2 抗拔静载试验实施细则本次试验按照中华人民国国家标准《建筑地基基础设计规》GB50007－2011土层锚杆试验的有关规定进行，对所需检测的抗浮锚杆进行抗拔静载试验。
3 试验工作量和选桩标准蓝光雍锦半岛项目地下会所抗浮锚杆工程，地下室采用抗浮锚杆基础。
《建筑地基基础设计规》GB50007-2011的相关规定和建设单位的要求，选取锚杆总数的5%且不少于6根抗浮锚杆进行单桩竖向抗拔承载力检测。
选取的杆位宜符合下列规定：3.2.1 设计方认为重要的锚杆。
3.2.2 现场监理人员和建设单位确认的锚杆。
3.2.3 局部地质条件出现异常的锚杆。
3.2.4 施工工艺不同的锚杆。
3.2.5 施工质量有疑问的锚杆3.2.6 除上述规定外，同类型桩宜均匀随机分布。
4 检测过程叙述4.1 现场安全措施：4.1.1检测现场应有指定的检测人员负责管理，现场应在倾覆安全距离外设置试验隔离区并留有显著标示，非检测人员不得随意进入。
4.1.2 检测现场油压表等试验仪器应用线路引至倾覆安全距离以外，所有数据采集系统应尽可能准确，严禁在倾覆安全距离以安放检测仪器。
4.1.3检测现场临时用电必须符合《施工现场临时用电安全技术规》（JGJ46-2005）中的相关规定。
