煤磨系统情况调查
锅炉制粉系统
Page 8
2）正压直吹式制粉系统
按制粉系统工作流程，排粉机（一次风机）在磨煤机之前， 整个系统处于正压下工作，称为正压直吹式系统。
如下图
Page 9
1-原煤仓 2-自动磅秤 3-给煤机 4-中速磨煤机 5-粗粉分离器 6排粉机 6-一次风箱 7-一次风管 8-燃烧器 9-锅炉 10-送风机 11-一次风机 12-空气预热器 13-热风管 道 14-冷风管道 15-排粉风机 16-二次风箱 17-冷风门 18-磨煤机密封冷风门 19-密封风机
Page 14
双进双出钢球磨直吹式制粉系统
（1）双进双出钢球磨直吹式制粉系统
双进双出钢球磨煤机一般也采用正压直吹式制粉系
统。分离器和磨煤机组成一体的系统成为双进双出磨煤机
整体布置系统，分离器和磨煤机分开布置的称为双进双出
磨煤机分体布置系统。
Page 15
双进双出钢球磨煤机正压直吹式制粉系统
1-给煤机 2-混料箱 3-双进 双出钢球磨煤机 4-粗粉分离 器 5-风量测量装置 6-一次风 机 7-二次风机 8-空气预热 器 9-密封风机
Page 4
2、直吹式制粉系统
直吹式制粉系统特点：
磨煤机的磨煤量 = 锅炉的燃料消耗量
磨煤机干燥剂既是输粉介质，又是进入炉膛的一次风，锅 炉系统与锅炉之间需要保持燃料的供需平衡。
直吹式制粉系统宜采用变负荷运行特性较好的磨煤机， 如中速磨煤机、高速磨煤机、双进双出钢球磨煤机。
Page 5
（1）中速磨直吹式制粉系统
Page 16
双进双出钢球磨煤机正压直吹式制粉系统与中速磨煤机 直吹式制粉系统比较，具有以下优点。
1、煤种适应性广。 2、备用容量小。 3、响应锅炉负荷变化性能好。 4、负荷调节范围大。 5、钢球磨煤机的煤粉细度稳定，不受负荷变化的影响。 6、煤粉浓度高。
SHELL煤气化磨煤干燥系统运行分析
ＡＴＭ
ＬＧ Ｐ 阻火器
Ａ 本 Ｌ Ｇ 自分 配 Ｐ来
图 １ 磨 煤 干 燥 系 统流 程 简 图
到 石灰石 贮 仓 Ｖ １３中贮 存 ， 过 Ｖ １４ １０ 通 １０ Ａ称 重 经
中 ； 煤 由贮 仓 Ｖ Ｉ１ 经 过 称 重 给 煤 机 Ｘ Ｉ １ 碎 １Ｏ Ａ １Ｏ Ａ
Ｘ １７ ， １０ Ａ 通过螺旋给料机 Ｘ １８ （ １０ Ａ 添加石灰石 比例 通 过调节 Ｘ １８ １０ Ａ转 速实 现 ） 后进 入磨 煤机 Ａ １ １ １０ Ａ
有 约 １％ 的煤 粉 进 入 煤 粉 袋 式 收集 器 过 滤 。 经 过 ２ 过滤 后 的热 风 中 固体 含 量低 于 １ ｇ Ｎ 被循 环 ０ｍ ／ ｍ ， 风机 Ｋ １２ １０ Ａ抽 出 ，０ ８ ％循 环使 用 ， 了移 走 气 体 中 为 的水分 ，０ ２ ％排 放 到 大气 中。循 环 的热 风进 入 惰 性 气体 发生 器 Ｆ １１ １０ Ａ前 ， 与稀释 风机 Ｋ１０ Ａ补 充 的 １５ 部 分新 鲜气 一起 经 混 合后 ， 别 进 人 到 惰性 气 体 发 分 生 器 Ｆ １ 的燃 烧室 和混 合室 。 １０ Ａ １ 惰性 气 体 发生 器 Ｆ １ １０ １ Ａ的燃 料 气在 正 常情 况 下 使用 甲醇 工段来 的 弛放 气 或 合 成气 ， 车 时用 柴 开
ｌ
［ ０Ｃ １ Ｖ １ Ａ １ ５／ ｌ １ ０Ｏ １ Ｄ Ｐ ｇ
ｓ ４ ｆ １Ａ 固０ １２ １ Ｂ … … １ Ｋ０
＠
Ｘ１ ０ Ａ １４
｝
去煤 压— － 粉 加 — ｊ
￡：
●
下 ！ ．
Ａ Ｔ Ｍ
柴油来 自 配 分 弛放气来 自分配
－－‘ ●＿■ 。－＿ ＿＿－ －－－ －・－ ＿＿－ 一
煤磨工的危险因素
煤磨工的危险因素
作为煤磨工，您可能面临以下一些危险因素：
1. 粉尘暴露：煤磨工作时产生的煤粉尘可能会引起呼吸系统问题，如呼吸困难、支气管炎和肺部纤维化。
长期暴露于高浓度的煤尘中还可能导致尘肺病。
2. 煤气中毒：在煤磨过程中，可能会产生一氧化碳等有害气体。
长时间暴露于高浓度的一氧化碳中会导致中毒，严重时可能危及生命。
3. 火灾和爆炸：煤是易燃物质，煤粉尘是可燃性粉尘。
如果煤磨设备没有得到正确维护、清理和防爆措施不足，就可能引发火灾和爆炸。
4. 机械伤害：煤磨工作时使用的设备可能存在旋转零件、切削工具等，如果不小心操作可能导致身体部位夹伤、割伤、碰撞等机械伤害。
5. 电击：煤磨设备通常需要使用电力，如果电路维护不当、设备损坏等情况下操作可能会导致电击事故。
6. 劳动强度：煤磨工作通常要求长时间站立、重物搬运等，可能导致肌肉疲劳、腰椎间盘突出等职业病。
请注意，这只是一些常见的危险因素，具体情况可能因工作条件和环境而异。
对
于煤磨工来说，必须遵守安全操作规程，正确佩戴个人防护装备，并接受相关安全培训以降低风险。
磨煤机堵磨的原因现象以及处理方式
一、磨煤机堵磨概述。
磨煤机堵磨是燃煤电厂制粉系统运行过程中经常发现的现象，无论是由于设备原因还是操作原因，造成的磨煤机堵磨都会引起炉内燃烧状况恶化，导致主汽压力，温度等参数突降，严重的堵磨甚至会造成机组负荷迫降等电力生产不安全事件的发生。
因此在运行调整，制粉系统切换操作，处事处理过程中，我们做到正确操作，及时处理，避免磨煤机发生堵磨现象的发性。
二、磨煤机堵磨的原因。
1、煤质变化大，原煤中的水分增大；2、风煤量调整不当，风煤比失调；3、磨机入口风温太低；4、石子煤入口装置堵塞或没有及时排渣；5、给煤机控制装置故障；6、煤量过大，风量过小；7、运行监视不到位，调整不当；8、磨机启动时加煤速度过快，导致磨机出口温度降低；9、磨煤机入口温度控制过低。
三、磨煤机堵塞的现象。
1、磨煤机出入口压差增大。
2、对于负压运行的系统，发生堵塞时，磨煤机进口负压值偏小，出口负压值增大。
3、对于正压运行的系统，是进口风压增大，出口风压减小。
4、磨煤机出口温度下降。
5、磨煤机电流逐渐升高，运转声音沉闷。
6、锅炉蒸发量及汽压下降。
7、一次风机电流增大，而当严重堵塞时，一次风机电流又有可能下降。
8、石子煤箱内积存量异常增多。
9、磨煤机出口风速降低或为0；10、磨煤机振动，煤量未变，但主汽压力温度下降。
四、磨煤机堵塞时的处理1、立即减小给煤量，增大一次风量，提高磨煤机出口一次风温度，此时就做好大量煤粉进入炉膛导致主汽参数突升的措施；2、增加石子煤排放次数；3、经处理正常后恢复磨煤机的正常运行方式；4、如经以上处理无效，应停止磨煤机进行掏煤处理；5、严禁采取甩煤的方式处理磨煤机堵塞故障；6、根据处理要求，降低机组负荷或启动备用磨煤机；7、处理堵磨过程中要严密监视环保参数，防止环保参数超标造成环保事件。

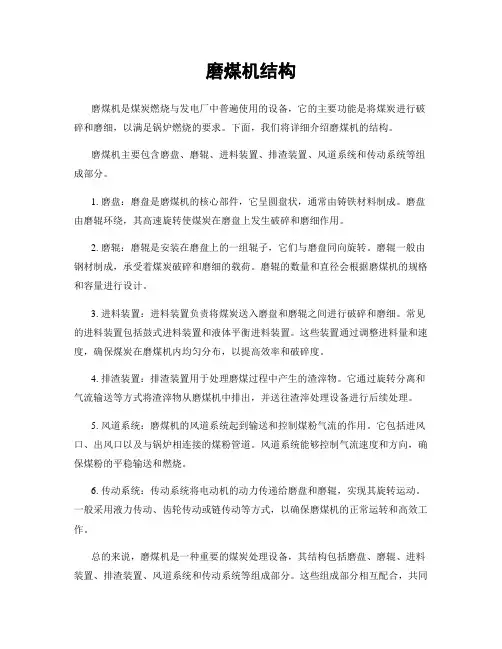

磨煤机结构
磨煤机结构磨煤机是煤炭燃烧与发电厂中普遍使用的设备，它的主要功能是将煤炭进行破碎和磨细，以满足锅炉燃烧的要求。
下面，我们将详细介绍磨煤机的结构。
磨煤机主要包含磨盘、磨辊、进料装置、排渣装置、风道系统和传动系统等组成部分。
1. 磨盘：磨盘是磨煤机的核心部件，它呈圆盘状，通常由铸铁材料制成。
磨盘由磨辊环绕，其高速旋转使煤炭在磨盘上发生破碎和磨细作用。
2. 磨辊：磨辊是安装在磨盘上的一组辊子，它们与磨盘同向旋转。
磨辊一般由钢材制成，承受着煤炭破碎和磨细的载荷。
磨辊的数量和直径会根据磨煤机的规格和容量进行设计。
3. 进料装置：进料装置负责将煤炭送入磨盘和磨辊之间进行破碎和磨细。
常见的进料装置包括鼓式进料装置和液体平衡进料装置。
这些装置通过调整进料量和速度，确保煤炭在磨煤机内均匀分布，以提高效率和破碎度。
4. 排渣装置：排渣装置用于处理磨煤过程中产生的渣滓物。
它通过旋转分离和气流输送等方式将渣滓物从磨煤机中排出，并送往渣滓处理设备进行后续处理。
5. 风道系统：磨煤机的风道系统起到输送和控制煤粉气流的作用。
它包括进风口、出风口以及与锅炉相连接的煤粉管道。
风道系统能够控制气流速度和方向，确保煤粉的平稳输送和燃烧。
6. 传动系统：传动系统将电动机的动力传递给磨盘和磨辊，实现其旋转运动。
一般采用液力传动、齿轮传动或链传动等方式，以确保磨煤机的正常运转和高效工作。
总的来说，磨煤机是一种重要的煤炭处理设备，其结构包括磨盘、磨辊、进料装置、排渣装置、风道系统和传动系统等组成部分。
这些组成部分相互配合，共同完成煤炭破碎和磨细的过程，为煤炭燃烧与发电提供了可靠的技术支持。
通过不断优化和改进，磨煤机的结构不断完善，提高了其效率和可靠性。
制粉系统单耗增加原因分析
制粉系统单耗增加原因
设备问题
1、磨煤机钢球装载量与配比不合理会导致出力下降，导致单耗提高。
钢球在运行一段时间以后会出现
磨损情况，而后期钢球管理不严格导致钢球结构混乱，大小球配比失调，出力下降、单耗增高。
2、磨机磨前漏风是许多老厂存在的问题，系统漏风相当于无形中漏入大量冷风，制约系统干燥出力，
同时也对锅炉排烟温度产生一定影响，导致制粉系统单耗增加，锅炉效率下降。
3、磨后管道堵塞会增加通风阻力，增加排粉机电流，导致制粉单耗增加。
运行问题
4、磨机为锅炉燃烧提供合格煤粉，在实际运行中制粉系统运行参数也会对锅炉出力产生影响，如果制
粉系统通风量太小，大量合格煤粉无法被及时吹出，如果风量太大，煤粉细度变大的同时还会增加风耗，因此针对不同煤种，可磨系数，磨得大小确定磨煤机最佳系统通风量。
5、粗粉分离器挡板严格控制煤粉细度，在实际运行中，挡板开度太小会增加粗粉分离器循环倍率，太
大则会降低循环倍率，稍微加风煤粉细度无法保证，严重影响炉内燃烧，为了保证燃烧制出合格煤粉，通常风量减小，磨机出力显著下降，单耗增高。
外界环境
6、煤质变化对磨煤机出力影响较大，煤变得难磨，出力会下降，单耗增高。
7、雨天煤质变潮，水分增加，导致磨机干燥出力下降，磨机单耗增加。
煤立磨的异常情况操作及预案
煤立磨的异常操作及预案一、煤立磨饱磨接近饱磨的现象:1、煤立磨主电机电流比平时要高的多。
2、煤立磨内压差比平时要高的多。
3、最主要的是立磨的入口负压的变化，立磨的入口负压比平要低得多，波动很大，一二百pa到几十pa，那就接近满磨了。
4、有时排渣很多，排出来的煤很多。
5、立磨入口的温度与出口温度的差比平时要大的多.6、磨盘料层很厚,有时波动也很大.煤立磨饱磨的原因分析：能造成煤立磨满磨的原因如下：1、煤立磨操作员的技术不够成熟。
2、煤立磨台时过高。
3、煤立磨系统拉风不够。
4、煤立磨选粉机效率低,或者说对煤粉细度要求过高。
5、原煤水分大，原煤中杂质多含沙量过大。
6、煤立磨袋收尘的压差比平时高。
二、煤立磨饱磨的预防措施:1、提高煤立磨系统操作员的技术水平。
2、适当的控制煤立磨台时。
（主电机电流、磨内压差、入磨的负压等参数允许的情况下适当的加台时）3、系统的拉风量必须跟的上.（操作中，在要求磨机台时及煤粉细度的同时，系统的拉风量也必须的跟上。
）4、控制煤粉细度在正常范围。
（操作中煤粉细度要求过高时,选粉机的效率也降低了，磨内的回粉量也就加大了，也就影响到了磨机台时;磨机台时过高,系统拉风量在不够，在不断提高选粉机的转速,那就快饱磨了.）5、控制原煤的水分及灰分。
（原煤水分过大时,所用的热量也必须加大，热量不够它就对选粉机的效率有影响；原煤中的杂质、煤矸石、沙子过多时，这些东西易磨性太差，象原煤中的沙子一样，反复的在磨内翻腾，因为细度不够，选粉机就不容易把它选出去，磨内的风也足以把沙子吃起，所以也排不出来，造成磨内压差越来越大,料层越来越不稳。
)6、煤立磨收尘压差高时，及时找出原因，及时处理。
（煤磨收尘压差高的话，如果操作员在不注意拉风，磨内风量会减小，也就影响到了磨机台时。
）三、煤立磨饱磨的应急处理方案：1、如果入磨负压只是比平时小很多时，主电机电流也不超负荷,可以大幅度的减料来调整;如果入磨的负压时有时无,这时就必须停止喂料，注意时刻观察入磨的负压及主电机电流。
煤立磨的工作原理
煤立磨的工作原理
煤立磨是一种常用的煤粉磨煤系统，其工作原理如下：
1. 进料：煤立磨通过进料装置将原料煤粉送入磨煤机的磨盘中。
2. 磨煤：磨盘内部设有多个磨辊，它们绕着磨盘旋转，对煤粉进行磨碾。
当磨辊碰撞煤粉时，煤粉被压碎、摩擦和磨细。
3. 粉碎：煤粉在磨煤机中经过多次碰撞、磨擦和磨细，形成符合要求的细小颗粒煤粉。
4. 分离：磨煤机的出料口处设有分离风机，通过风力将经过粉碎的煤粉和空气分离。
轻质煤粉随风被吸出，而重质煤粉则沉积在磨煤机下部的分离器中。
5. 输送：磨煤机的下部设有输送装置，将重质煤粉输送至煤粉处理系统的下一个工序中，例如煤粉燃烧系统。
总的来说，煤立磨通过磨盘内的磨辊对原料煤粉进行磨碾和粉碎，并通过分离风机将细小颗粒煤粉与空气分离，最终将重质煤粉输送到下一个工序中。
这一工作原理可以高效地将原料煤粉磨细，满足燃烧或其他应用的要求。
