配合大机清筛施工安全技术组织措施(一)
线路清筛施工组织设计
大型清筛机清筛施工组织方案广州客运专线基础设施维修基地二○一○年九月二十日施工组织方案及安全措施报审表施工项目：大型清筛机清筛施工施工里程：石长线K179+500-K0+000 编制单位：广州客运专线基础设施维修基地编制日期： 2010年9月20日编制人：彭平施工技术科审核：安全质量科审核：主管领导：工务处审批：线路大（中）修开工报告工程项目大机清筛工程地点石长线设备管理单位株洲工务段施工里程石长线K179+500-K0+000数量(公里)62.473施工车间清筛四车间计划开工日期2010年10月1日计划完工日期2010年12月31日施工准备情况已完成施工组织设计,提报施工计划,人员、材料、设备准备到位,具备开工条件，可以开工。
单位意见同意开工（盖章）年月日工务处意见（盖章）年月日一、编制说明1. 编制目的为了充分发挥大型机械在线路清筛中的作用，切实提高先进机械作业效率，减少劳动强度，降低施工对铁路营业线运输的干扰，做到有计划、有组织地进行各项作业，确保我段安全、优质、高效地完成施工任务，特编制本施工组织设计。
2. 编制依据2.1 广州铁路集团公司及广州客运专线基础设施维修2010年年度大修计划。
2.2 本工号有关设计文件。
2.3 按广州铁路集团公司及广州客运专线基础设施维修有关安全质量标准、规范、办法等。
2.4 铁道部《铁路线路修理规则》、《铁路工务安全规则》、《大型养路机械管理规则》；《广铁（集团）公司铁路营业线施工安全管理实施细则》（广运发[2010]165号）、《2010年线路大修技术标准》（工函…2010‟32）号及集团关于线路大修施工的有关文件规定为准则。
二、工程概况1. 工程名称线路大修清筛2. 工程位臵石长线益阳西站至石门南站：K179+500-K0+000共计62.473km。
3. 既有线路状况3.1线路部分为60kg/m无缝线路（K130+410-K125+700），其余部分为50kg/m钢轨为普通线路。
第七、八节：大机清筛施工质量保证措施、验收标准及安排
第七节质量保障措施1.平纵断面控制1.1大机清筛作业过程中，有效利用测量工作，包括清筛前放桩测量、清筛车后的“L”型道尺测量、粗捣前水准抄平测量、细捣前水准抄平测量和竣工测量，车间应要坚持用数据来指导施工，控制最后线路标高与设计标高相差在20mm 之内。
1.2车间要加强对清筛后线路平纵断面的控制，防止建（构）筑物、设备侵入铁路建筑限界，严格按设计复核限界是否满足要求。
1.3施工前，施工车间应对施工设计文件和施工限界进行复核，凡是进行改变线路几何尺寸和平纵断面的作业，作业后必须安排人员对当天施工地段的现场数据进行检查复核，并做好台账记录，保证线路满足开通条件。
2.道床质量控制2.1清筛施工前按照设计资料在钢轨上每隔25m标注清筛深度，施工时根据标注及时调整挖掘深度，保证清筛深度满足设计要求。
对于半径小于600m且翻浆严重的缓和曲线清筛作业时，要采取多抛措施，加强同步人工边坡清筛，保证边坡排水。
2.2每次捣固作业前施工负责人要进行线路调查，了解道床石砟情况，对起道量比较大的地段及时安排补卸石砟，保证捣固石砟量。
为确保线路捣固后的密实度一致，减小捣固后线路的不均匀沉降，对清筛后线路各阶段捣固遍数控制如下：2.2.1清筛当天的捣固：直线地段每公里逐孔单捣一遍（或普通单捣两遍）；龙口、曲线或翻浆严重地段可以逐孔单捣一遍后再增加普通单捣一遍。
2.2.2线路整理捣固：严格控制为普通单捣一遍。
及个别沉降变化比较大的地段普通单捣一遍。
2.2.3线路细整捣固：严格控制为每公里普通单捣一遍。
2.2.4线路交验前：个别沉降变化比较大的地段普通单捣一遍。
3.线路质量检查清筛线路作业质量检查采取静、动检查相结合的方法，线路静态检查为各车间对施工后线路的日常保养检查、轨道检查仪检查线路及段不定期抽查；线路动态检查为轨检车检查。
3.1静态检查3.1.1线路日常检查，每天对施工线路几何尺寸，对水平、曲线正矢、高低、三角坑进行全面检查3.1.2按照轨道检查仪管理要求，由车间安排人员使用轨道检查仪对未交验线路的几何状态、结构缺陷进行检查，未交验地段覆盖检查不少于1次。

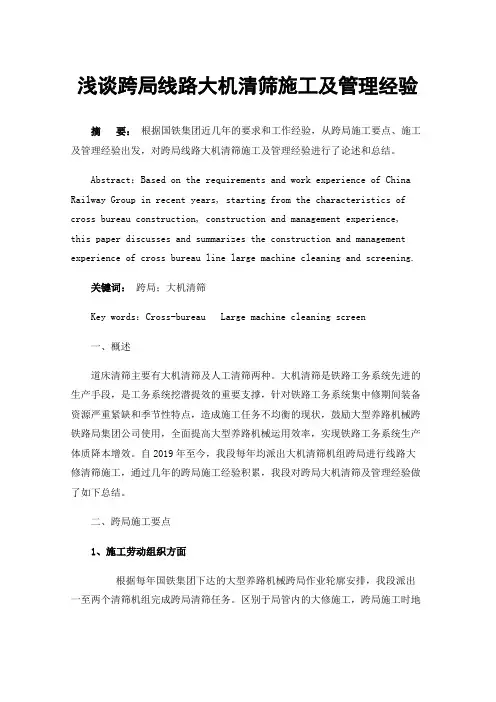

浅谈跨局线路大机清筛施工及管理经验
浅谈跨局线路大机清筛施工及管理经验摘要：根据国铁集团近几年的要求和工作经验，从跨局施工要点、施工及管理经验出发，对跨局线路大机清筛施工及管理经验进行了论述和总结。
Abstract：Based on the requirements and work experience of China Railway Group in recent years, starting from the characteristics of cross bureau construction, construction and management experience, this paper discusses and summarizes the construction and management experience of cross bureau line large machine cleaning and screening.关键词：跨局；大机清筛Key words：Cross-bureau Large machine cleaning screen一、概述道床清筛主要有大机清筛及人工清筛两种。
大机清筛是铁路工务系统先进的生产手段，是工务系统挖潜提效的重要支撑，针对铁路工务系统集中修期间装备资源严重紧缺和季节性特点，造成施工任务不均衡的现状，鼓励大型养路机械跨铁路局集团公司使用，全面提高大型养路机械运用效率，实现铁路工务系统生产体质降本增效。
自2019年至今，我段每年均派出大机清筛机组跨局进行线路大修清筛施工，通过几年的跨局施工经验积累，我段对跨局大机清筛及管理经验做了如下总结。
二、跨局施工要点1、施工劳动组织方面根据每年国铁集团下达的大型养路机械跨局作业轮廓安排，我段派出一至两个清筛机组完成跨局清筛任务。
区别于局管内的大修施工，跨局施工时地面配合部分由属地工务段负责完成，即清筛机组只负责完成机械清筛、线路配砟和整修作业，及个别地段线路拨道后的捣固工作。
大型清筛机作业指导书
上海铁路局大型养路机械作业指导书全断面枕底清筛机作业指导书1.目的与要求1.1目的指导机组操作人员正确、安全地使用全断面枕底清筛机(以下简称清筛机)。
1.2要求作业人员熟悉作业流程，执行作业标准，清楚岗位风险，熟练掌握清筛机的各项操作规程。
2.适用范围2.1本作业指导书规定了清筛机作业过程的安全风险控制、作业条件、作业程序及要求、应急处置。
2.2本作业指导书适用于QS650型清筛机进行线路清筛作业，其它清筛机机型可参照本作业指导书.3.引用标准《铁路技术管理规程》、《行车组织规则》、《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》、《上海铁路局营业线施工安全管理实施细则》、《上海铁路局轨道车运行控制设备（GYK)司机操作手册》、《上海铁路局200～250km/h客运专线分散自律调度集中行车组织办法》、《上海铁路局“问路式”、“指路式”调车作业办法》、《上海铁路局营业线施工、检修作业驻站安全防护办法》、《行车运行速度160km/h及以上区段作业人员安全防护措施》、《上海铁路局电气化铁路安全实施细则》。
4.安全风险提示及控制(见表1）作业安全风险提示及控制表5.防护设置5.1清筛机作业时设随机专职防护员负责两线间作业人员的人身安全。
5.2清筛机收、放两线间作业装置时，由随机专职防护员通过驻站联络员确认邻线无车后,方可作业。
5.3随机防护员将清筛机收、放作业装置的起止时间报驻站防护员，作成记录并互通密码，同时通知大门防护做好应急准备。
该时间段加强邻线来车的安全防护。
5.4机组安排专人手持花杆在信号机、电化立柱前做好防护，及时指挥回转污土输送带安全避让障碍。
6.作业条件6.1清筛作业时，必须封锁线路，当线间距＜6.5m时，封锁作业时邻线速度应≤160km/h.6.2在无缝线路上作业时，如轨温超过锁定温度±10℃时，应先进行应力放散，严禁超温作业。
6.3清筛作业时,清筛机后至少应配备一台捣固车，根据需要配备配砟整形车、动力稳定车、物料输送车。
大修清筛施工组织管理探讨_李光喜
大修清筛施工是一项较为复杂的系统工程，施工人员、施工机械众多，施工组织管理难度大；工序复杂繁多，作业点多线长，安全质量控制难度大。
为确保大修清筛施工安全质量有序可控及经营目标的实现，武汉大型养路机械运用检修段（简称武汉大机段）积极引进精益生产管理理念，以“流程优化、标准完善、职责明晰、过程可控、执行有力”为指导思想，一直致力于施工组织的优化、实施、改善、推动工作，建立了施工作业标准化管理体系及安全质量卡控体系，目前施工现场安全质量基本达到有序可控。
1 2009年大修清筛状况2009年武汉大机段各车间施工机械基本按照2清3捣1配1稳配置，大、中型机械混杂，每日按2清3捣组织施工作业，稳定车和配砟车基本未使用。
各车间职工总数在150人左右，配置劳务工约320人，负责卸道砟清道、线路排障，配合机械清筛、清理污土、边坡清筛、线路巡养、线路整修等工作。
2009年原武汉客专维修基地成立之初，大修清筛施工组织及安全管理较为粗放，作业流程划分不细，作业标准不明确，岗位职责不清晰。
车间基本根据自己积累的施工经验和作业习惯组织生产，施工组织管理相当无序，安全质量惯性问题、突出问题得不到有效根治，施工质量不达标，安全可控度不高，安全问题屡屡发生。
具体表现在以下几个方面：一是施工流程不科学。
施工现场平行作业处所多、作业点分散、施工战线长、施工安全质量难以有效控制；工序组织顺序不合理、无效工序较多，作业效率低下。
二是施工作业标准和监控检查标准不健全、不细化，仅局限于《铁路工务安全规则》、《铁路线路修理规则》、《大型养路机械使用管理规则》中相关规定，缺乏实际操作性和指导性。
三是施工组织管理标准不成系统、不细化，仅局限于铁道部、铁路局相关施工及安全管理规定，无具体实施管理办法。
四是现场安全质量卡控措施无抓手，可操作性不强。
2 优化大修清筛施工组织的尝试结合施工组织状况，通过现场调研和测算分析，同时借鉴外局先进的施工组织管理方法和作业模式，对大修清筛施工组织进行优化、试点、改善、推动实施，通过几次PDCA循环，形成目前较为完善的施工组织管理体系。
大型养路机械道岔清筛机施工技术组织及安全措施
大型养路机械道岔机清筛施工技术组织及安全措施编制：调度科长审查：安全科长审核：主管领导批准：铁路局大型养路机械运用检修段2016年5月18日目录一、工程概况二、施工组织机构三、施工方案四、施工配合五、施工作业程序六、技术质量标准七、验收办法八、责任界定九、关键环节卡控十、安全措施十一、应急预案附件：道岔清筛施工作业流程图2016年CQS550道岔清筛机试验施工技术组织及安全措施根据路局2016年工作安排，大机运检段计划5月份在京原线进行CQS550道岔清筛机施工试验，为确保试验的安全、顺利完成，根据《铁路线路修理规则》（铁运〔2006〕146号）、《铁路管理技术规程》（铁总科技〔2014〕172号）、《铁路工务安全规则》（铁总运〔2014〕272号）、《行车组织规则》（京铁师〔2014〕568号）、《大型养路机械使用管理规则》（铁运〔2015〕236号）、《营业线施工安全管理实施细则》（京铁师〔2012〕755号）、《铁路局关于修改〈铁路局营业线施工安全管理实施细则〉部分内容的通知》（京铁师〔2013〕408号）等相关要求，特制定此施工技术组织及安全措施。
一、工程概况（一）工程名称：京原线大灰厂、上万站道岔机械清筛施工（二）作业项目：大型养路机械道岔清筛、捣固、稳定（三）工程数量：大灰厂站22#，上万站1#、2#、3#、4#、8#道岔（四）既有线路条件：均为砼枕，60kg/m钢轨；其中大灰厂站22#，上万站3#、4#、8#道岔为9号单开道岔；上万站1#、2#道岔为12号单开道岔。
（五）施工日期：2016年5月20日～6月30日（调整日为周六、周日）封锁时间： 12:30～17:30（300分钟）（22#道岔清筛施工）13:30～17:30（240分钟）（8#、1#、2#道岔清筛施工）14:00～17:30（210分钟）（3#道岔清筛施工）7:20～10:50（210分钟）（4#道岔清筛施工）二、施工组织机构（一）施工领导小组及现场协调指挥组组长：主管大修副段长组员：生产调度指挥中心、线路技术科、安全科、设备科、材料科、职教科科长，综合清筛车间主任、书记。
大机京广大修清筛换枕施工组织及安全技术措施
武汉铁路局工务处施工安全技术组织措施审核表工程项目：线路大修清筛、换枕施工地点：京广线编制单位：武汉铁路局武汉工务机械段施工科：安质科：主管副段长：处主管审核：处长审核：武汉铁路局工务处二00七年一月一日批复意见京广线大修清筛换枕施工组织及安全技术措施根据路局工务处下发的2007年大修清筛计划任务安排，我段承担了京广线上行K820.3-K837.8、K1173.1-K1188、K1134.2-K1141.2、下行K1089-K1081、K1207.1-K1217.1、K820.3-K853、K914.0-K916.0，李家寨车站上下行K1006+900-K1008+500，共计95.3KM大修清筛换枕施工，为了安全、优质、高效的完成任务，特制定如下施工组织及安全技术措施：一、设备状况京广线均为复线电气化、四显示提速区段，铺设60kg/m轨区间无缝线路，道床为碎石道床。
该区段为建线地段，施工要求高，标准严，困难大，并需要零星更换失效轨枕。
二、施工组织1、施工单位：武汉工务机械段清筛一、二、五车间2、施工负责人：陈杰、崔大虎、陈忆三、施工安排：详见2007 年武汉工务机械段施工计划安排四、施工技术条件（一）施工车辆：清筛一车间：1、施工车组：RM-80清筛车2辆，D08-32捣固车3辆，SPZ200 配碴车1辆，WD320稳定车1辆，计7辆。
2、运输车组：JY290轨道车2辆，P40平板车4辆，计6辆。
3、宿营车组：宿营车13辆。
共计：编组26辆。
清筛二车间：1、施工车组：RM-80清筛车2辆，QS300型清筛车1辆，D08-32捣固车3辆，YDZ-32型捣固车1辆，计7辆。
2、运输车组：JY290轨道车3辆，P40平板车4辆，计7辆。
共计：编组14辆。
清筛五车间1、施工车组：QS300清筛车3辆，YDZ-32型捣固车2辆，YDIII型捣固车1辆，SPZ配碴整形车1辆，计7辆。
2、运输车组：JY290轨道车4辆，P40平板车2辆，计6辆。
清筛施工作业标准及流程
机械清筛作业标准1、作业条件（1）施工负责人不低于车间主任。
（2）封锁线路施工。
（3）施工配合单位人员参加作业。
（4）电气化铁路区段施工采取停电方式施工。
（5）依据批准的施工计划办理封锁手续，设置(移动)停车信号防护。
（6）限速时间内做准备工作或恢复工作。
（7）接触网停电必须按规定提前向供电部门提报停电计划，并有接触网工配合施工。
（8）线路两侧建筑物(包括埋设在道床中的固定物体)至线路中心的距离必须≥2100mm。
（9）作业地段线路的曲线半径应≥250m。
（10）开通线路后，放行列车或单机时按规定限速。
2、作业程序（1）封锁前慢行准备作业程序①按规定设置防护。
②清除影响机械作业的各种障碍。
③在慢行期间（列车限速v≤45km/h时），开挖好连接清筛机水平导槽和挖掘链所需的导槽坑。
在未清筛地段允许抽出一根轨枕（或拨移二根轨枕），开挖一个轨枕盒内道碴至计划深度，但必须保证相邻轨枕底下的道碴不松动；在已经完成清筛地段，允许扒出一个枕盒内道碴且深度不得超过轨枕底面100mm。
封锁命令下达后待前部工程车过后，允许继续开挖导槽并达到技术标准，其它道床作业待作业封锁后继续进行。
④大型机械车列提前到达施工区间的一端站，机组人员在封锁前对设备进行全面检查。
（2）封锁中作业程序①清筛机作业清筛机作业前准备：a) 大型机械车列按封锁命令进入封锁区间。
到达作业地段后，各机组解体并到指定地点就位。
清筛机操作人员解开各作业机构的安全锁定装置，关闭运行离合器控制阀，打开作业离合器控制阀，将清筛机由运行状态转换到作业状态。
插上作业走行速度控制手柄，并再次准确就位。
b) 下列各工作装置就位——下放配碴犁板;水平导槽和部分链节放入导槽坑。
——确定污土排放位置，提升旋转污土输送带，并转到污土排放一侧。
——下放起拨道装置并夹紧钢轨。
——下放两侧上升、下降导槽。
c) 先连接枕下导槽，再连接挖掘链。
d) 张紧挖掘链。
e) 在曲线超高地段施工时，应调整振动筛至横向水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配合大机清筛施工安全技术组织措施(一)
根据上级安排，在我段管内进行大机清筛施工，施工单位是北京工务机械段，由我段配合施工，为了确保施工顺利进行，特制定如下措施。
一、施工组织㈠段成立施工领导小组：组长：段长副组长：主管副段长组员：技术科长、物资科长、主任领工员、相关科室人员及车间主任现场总指挥：主管副段长现场副总指挥：主任领工员㈡缺碴量调查、卸碴、跟机作业及质量监督：组长：主任领工员、车间主任组员：车间副主任、技术员㈢弃土运输及卸枕组长：主任领工员、车间主任组员：车间副主任㈣道口协调及铺面恢复：车间主任㈤技术协调：技术科长㈥大机捣固跟机组长：车间副主任组员：各养路工区工长及班长二、施工地点及时间㈠地点：㈡时间：每日封锁3小时，具体时间以施工计划为准。
三、施工作业项目㈠机械段作业内容1、机前撤板。
2、拆除既有道口、电务硬面平台及桥梁护轨等障碍物。
3、桥上人工清筛。
4、抽换失效轨枕（每公里40根）及方正轨枕。
5、设立纵断面标高控制桩，按设计恢复坡度标，恢复破坏标志。
6、机械清筛（包括碴边）及抛土。
7、按设计标高机械起道捣固。
8、人工清理路堑外路肩污土及整理线路外观。
9、负责线路阶梯提速牌设置、移设。
㈡工务段作业内容1、根据清筛地段轨温，进行长轨放散。
2、调查失效轨枕地点及数量，将新枕卸至相应位置并进行锚固。
3、清筛前清除原道床内防爬桩及有碍施工的长轨条。
4、与施工单位协商弃土运输。
5、供电、电务部门及地方占地协调。
6、拆除区间及道口报警等设备。
7、回收竹
垫板。
8、向施工单位提供线路平面技术资料。
9、施工前后测量无缝线路爬行，并设置防爬观测桩。
10、路局施工领导生活安排。
11、调查缺碴量，负责卸碴。
12、监督施工质量，测量线路施工后标高，确认起道量。
13、根据道口铺面状况准备道口块、加长道钉及补充线路缺少、失效的零配件。
14、按爬行量进行常规放散。
15、道岔及岔间线路清筛起道捣固。
四、技术措施㈠轨面高程及轨道高度达到设计要求，彻底改善线路纵断面。
㈡撤板后立螺栓扭力矩达到80-140N.m。
㈢当日施工进入石碴车时线路顺坡率不小于400倍，当日施工结束时线路顺坡率不小于600倍，清筛地段与道岔及非大修地段连接顺坡率不小于1200倍。
㈣确保道床饱满、洁净，顶面宽度达到3.4m，碴肩堆高0.15m，边坡平整，坡度达到1:1.75。
㈤人工清筛必须破底。
㈥掌握常规爬行量，发现超温作业或锁温超限应及时放散。
