测量定位施工方案
定位和测量放线施工方案
定位和测量放线施工方案放线施工是指根据设计图纸要求，在施工现场进行地面标志物的定位和测量，用于指导施工人员进行准确的施工操作。
下面是一份定位和测量放线施工方案的示例，共有700字。
一、目的：本方案旨在保证施工现场进行地面标志物的准确定位和测量，建立起合理的放线方案，确保施工的正确进行和质量的保证。
二、重要性：1. 放线是确定施工现场的重要依据，直接影响后续施工的准确性和质量；2. 设计图纸上的标志物需要在实际施工现场做出相应的位置标记，以便指导施工人员进行施工操作；3. 正确放线可以避免因位置偏差而引起的重新施工，节约施工时间和人力成本。
三、具体措施：1. 放线前准备：a. 详细了解设计图纸上的放线要求，包括标志物的大小、间距、位置等；b. 检查放线工具的完好性，如放线盘、尺子、平板等；c. 根据设计要求选择合适的放线材料，如红线、蓝线等。
2. 放线操作：a. 根据设计图纸的放线要求，确定标志物的起点和方向，并在其周围进行标记；b. 根据测量要求，将放线材料拉直，拉紧，固定于起点；c. 通过对角线方法或三角定位等方式，在施工区域内放置临时点位，并进行标记；d. 根据标志物的间距和位置要求，在临时点位上进行放线，用放线工具测量和标记；e. 保证放线的准确性，可通过多次测量和对比来核实。
3. 放线检查：a. 在放线结束后，对放线的准确性进行检查，对不符合要求的进行调整；b. 使用测量工具如测量尺、经纬仪等测量放线的实际位置，与设计图纸上的标注进行对比；c. 对放线后的临时点位进行记录和标记，方便后续施工的引导；d. 在放线完成后，清理施工现场，确保安全和整洁。
四、安全措施：1. 对施工现场进行安全检查，排除与放线操作相关的安全隐患；2. 在进行放线操作时，要确保放线工具和材料的稳固和牢固，避免引起意外伤害；3. 根据现场情况设置警示标志，确保其他人员的安全；4. 定期进行安全培训和交流，提高各方人员对安全问题的认识和重视程度。

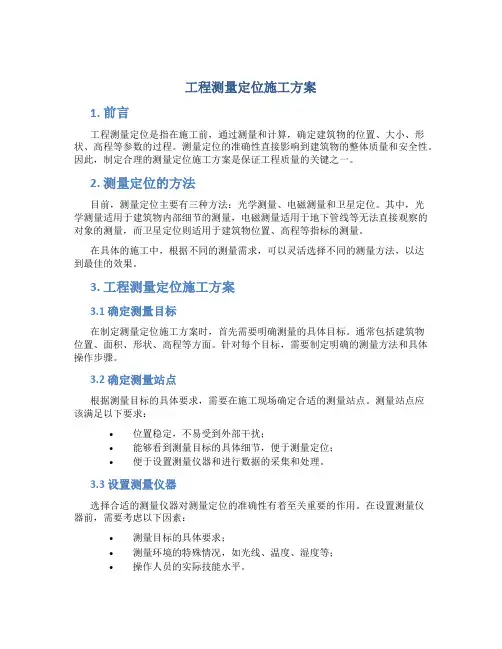

工程测量定位施工方案
工程测量定位施工方案1. 前言工程测量定位是指在施工前，通过测量和计算，确定建筑物的位置、大小、形状、高程等参数的过程。
测量定位的准确性直接影响到建筑物的整体质量和安全性。
因此，制定合理的测量定位施工方案是保证工程质量的关键之一。
2. 测量定位的方法目前，测量定位主要有三种方法：光学测量、电磁测量和卫星定位。
其中，光学测量适用于建筑物内部细节的测量，电磁测量适用于地下管线等无法直接观察的对象的测量，而卫星定位则适用于建筑物位置、高程等指标的测量。
在具体的施工中，根据不同的测量需求，可以灵活选择不同的测量方法，以达到最佳的效果。
3. 工程测量定位施工方案3.1 确定测量目标在制定测量定位施工方案时，首先需要明确测量的具体目标。
通常包括建筑物位置、面积、形状、高程等方面。
针对每个目标，需要制定明确的测量方法和具体操作步骤。
3.2 确定测量站点根据测量目标的具体要求，需要在施工现场确定合适的测量站点。
测量站点应该满足以下要求：•位置稳定，不易受到外部干扰；•能够看到测量目标的具体细节，便于测量定位；•便于设置测量仪器和进行数据的采集和处理。
3.3 设置测量仪器选择合适的测量仪器对测量定位的准确性有着至关重要的作用。
在设置测量仪器前，需要考虑以下因素：•测量目标的具体要求；•测量环境的特殊情况，如光线、温度、湿度等；•操作人员的实际技能水平。
3.4 进行测量根据确定好的测量方法和操作步骤，开始进行测量。
在测量过程中，必须严格按照测量要求进行操作，保持仪器的稳定和数据的准确性。
需要注意的是，不同的测量方法和仪器要求有所不同，一定要掌握好具体的细节。
3.5 数据处理完成测量后，需要对测量数据进行处理，计算出所需的具体参数。
数据处理要注意以下几点：•选择合适的数据处理软件；•对数据进行校正和滤波，确保数据的准确性和稳定性；•采用多种方法对数据进行验证，避免误差嵌入。
3.6 核实测量数据在测量定位施工中，必须对测量结果进行核实和比对。
测量放线及工程定位专项施工方案
测量放线及工程定位专项施工方案
1. 工程概述
本工程旨在实现放线和工程定位的精确测量，为后续施工工作提供准确可靠的
基础数据支持。
通过科学合理的施工方案，保证工程施工顺利进行，确保工程质量。
2. 施工准备
2.1 人员配备
本次施工需要具备一定测量经验和技能的测量工程师及技术人员，确保测量精
确可靠。
2.2 设备准备
准备全站仪、测距仪、放线棚、锤子、插杆、标尺等测量工具，并保证设备准
确性和完好性。
3. 施工方案
3.1 放线测量
1.确定测量起点和终点，采用三角定位法或激光测距法进行放线。
2.放线过程中应注意线路的直线性和平整性，避免受到外界干扰。
3.测量放线后应进行核对，确保放线数据准确无误。
3.2 工程定位
1.根据工程图纸确定测量点位置，采用全站仪进行测量。
2.设置测量基准点，确保测量数据的准确性和一致性。
3.对工程定位数据进行处理和分析，提供给施工人员参考。
4. 施工注意事项
1.施工过程中应注意安全第一，严禁越界作业和疏忽大意。
2.施工人员应遵守规范操作流程，确保数据准确性。
3.如遇到问题应及时与工程负责人或测量工程师沟通，协商解决方案。
5. 施工总结
通过本次测量放线及工程定位专项施工，实现了工程测量的准确性和可靠性，
为后续工程施工提供了关键数据支持。
同时，也提高了施工效率和质量，达到了预期的工程目标。
以上为测量放线及工程定位专项施工方案，希朿能为实际工程施工提供参考和借鉴。
建筑工程定位和测量放线测量内容技术施工方案
建筑工程定位和测量放线测量内容技术施工方案建筑工程的定位和测量是建筑施工的重要环节之一，它直接影响到建筑物的质量和准确性。
本文将从定位和测量放线两个方面，探讨建筑工程定位和测量的内容和技术施工方案。
一、定位建筑工程的定位是指确定建筑物在地面上的位置和方位。
定位的目的是为了确保建筑物的布局与设计图纸一致，以及满足建筑物周围环境和规划要求。
1.1测量控制网的建立在建筑工程定位中，首先需要建立一个测量控制网，作为后续测量的基准。
控制网一般由边界控制线和主控制线组成，边界控制线用于确定建筑物的边界，主控制线用于确定建筑物主体的位置和方位。
1.2标志物的设置在建筑工程定位中，需要在建筑物边界和主体上设置一些标志物，以便后续的测量和放线工作。
标志物包括测量桩、石墩、引线桩等，它们应符合国家测绘标准，具有良好的稳定性和耐久性。
二、测量放线测量放线是根据设计图纸进行实地测量，将建筑物在地面上标出具体位置和方位的过程。
它是建筑工程的重要环节，是建筑物具体实施的基础。
2.1基础测量基础测量是建筑工程测量的第一步，它是为了确定建筑物的准确位置和坐标。
基础测量包括水平测量和高程测量两个方面。
水平测量通常采用全站仪进行，通过测量控制点的水平坐标，确定建筑物的准确位置和方位。
高程测量通常采用水准仪进行，通过测量控制点的高程，确定建筑物的准确高度和地形。
2.2结构放线结构放线是根据设计图纸，将建筑物的结构要素标出在地面上的过程。
主要包括平面放线和立面放线两个方面。
平面放线主要是将建筑物的平面要素标出在地面上，包括建筑物轴线、墙体线、柱子位置等。
它通常采用全站仪进行测量，通过控制点的坐标，确定建筑物平面要素的具体位置和方位。
立面放线主要是将建筑物的立面要素标出在地面上，包括楼板高度、梁高、柱高等。
它通常采用水准仪进行测量，通过控制点的高程，确定建筑物立面要素的具体高度和位置。
2.3设备放线设备放线是将建筑设备和管道的位置标出在地面上的过程。

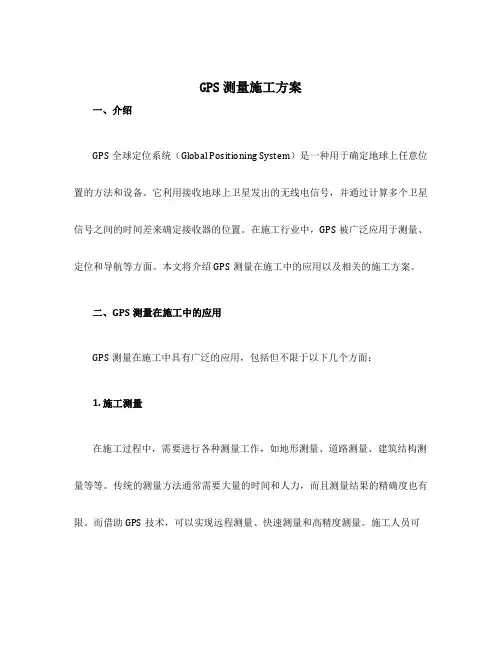

gps测量施工方案
GPS测量施工方案一、介绍GPS全球定位系统（Global Positioning System）是一种用于确定地球上任意位置的方法和设备。
它利用接收地球上卫星发出的无线电信号，并通过计算多个卫星信号之间的时间差来确定接收器的位置。
在施工行业中，GPS被广泛应用于测量、定位和导航等方面。
本文将介绍GPS测量在施工中的应用以及相关的施工方案。
二、GPS测量在施工中的应用GPS测量在施工中具有广泛的应用，包括但不限于以下几个方面：1. 施工测量在施工过程中，需要进行各种测量工作，如地形测量、道路测量、建筑结构测量等等。
传统的测量方法通常需要大量的时间和人力，而且测量结果的精确度也有限。
而借助GPS技术，可以实现远程测量、快速测量和高精度测量。
施工人员可以在现场使用GPS接收器进行实时定位和测量，将测量数据传输给计算机进行进一步处理，从而提高施工效率和精确度。
2. 建筑导航在建筑施工过程中，经常需要进行定位和导航操作。
例如，确定基础的位置、确定建筑物的方向、确定施工机械的位置等。
传统的导航方法可能需要依赖地图和人工判断，而使用GPS技术可以更准确地确定位置和方向。
施工人员可以携带手持GPS设备，在施工现场实时导航，提高施工效率和准确性。
3. 施工管理和监测在施工过程中，对施工进度、施工质量和资源管理等方面进行监测和管理至关重要。
借助GPS技术，可以实时跟踪施工进度、监测施工质量和管理资源。
例如，可以通过GPS设备实时监测工程车辆的位置和行驶路线，以及施工机械的工作状态和效率。
这些数据可以帮助施工方更好地进行工程管理和资源调度。
三、GPS测量施工方案1. 前期准备在进行GPS测量施工之前，需要进行一些前期准备工作：•购买合适的GPS设备：根据实际需求选择合适的GPS设备，包括手持式GPS设备、车载GPS设备等。
•学习和掌握GPS测量技术：了解GPS的原理和测量方法，学习如何正确操作GPS设备。
•配置数据处理软件：选择合适的数据处理软件，用于处理GPS测量数据和生成测量报告。
测量定位放线施工方案
测量定位放线施工方案一、施工项目概述本施工方案是针对测量定位放线工程而制定的，旨在明确施工目标、方法、程序和安全措施，确保施工的准确性和安全性。
二、施工目标1.定位测量：根据设计要求，确定建筑物、道路等各个部位的准确位置。
2.放线施工：按照设计图纸和规范要求，进行建筑物、道路等各个部位的准确放线。
三、施工方法1.定位测量方法：a.使用全站仪进行测量，根据所得数据进行计算，确定建筑物、道路等各个部位的坐标。
b.使用GPS进行定位，结合地理信息系统进行数据处理，确定建筑物、道路等各个部位的位置。
2.放线施工方法：a.根据定位测量结果，使用铅丝、尺子等工具在实地进行准确放线。
b.使用激光设备进行放线，根据测量结果将激光指向需要放线的部位。
四、施工程序1.准备工作：a.确认施工地点和范围。
b.确定测量方法和仪器设备。
c.准备所需的工具和材料，如全站仪、GPS、铅丝、尺子、激光设备等。
2.定位测量：a.根据设计要求，选择合适的定位测量方法。
b.进行实地测量，记录所得数据。
c.根据所得数据进行计算，确定建筑物、道路等各个部位的坐标或位置。
3.放线施工：a.根据定位测量结果，选择合适的放线方法。
b.在实地进行准确放线，使用铅丝、尺子等工具或激光设备。
c.检查放线结果的准确性和符合设计要求。
4.施工总结：a.对定位测量和放线施工进行总结和评价。
b.根据实际情况，调整和改进施工方案。
五、安全措施1.在测量和放线过程中，要注意人身安全，穿戴符合施工要求的工作服和安全帽。
2.确保测量仪器设备的正常运行和安全使用，避免发生意外事故。
3.在施工现场设置警示标志，防止无关人员进入，并设置施工区域的临时控制措施。
4.合理安排工作人员的工作时间和工作量，避免疲劳造成的安全隐患。
5.定期进行安全检查和隐患排查，及时采取措施进行整改。
六、总结通过本施工方案的制定和实施，可以确保测量定位放线工程的准确性和安全性。
同时，也为项目进度的控制和施工质量的监督提供了可靠依据。
定位和测量放线施工方案及技术措施
定位和测量放线施工方案及技术措施[ 1 ]定位和测量放线施工方案[ 1.1 ]定位和测量放线工程施工组织[ 1.1.1 ]施工测量总体思路①平面控制网按照场区平面控制网和主轴线控制网两级测设。
场区平面控制网以业主提供的控制(网)点为基准，测设时采用导线测量方法进行测设。
主轴线控制网依据场区平面控制网采用直角坐标法和极坐标法进行测设。
②高程控制网根据业主提供的水准基准点(基准点应保证三个以上)，采用精密水准仪按照三等水准测量的精度要求将高程引测到现场形成高程控制网。
③以主轴线和高程控制网作为结构、基坑监测、装饰装修、安装工程施工的测量基准点。
并定期进行校核，以保证基准点的稳定性与可靠性。
[ 1.1.2 ]测量施工阶段划分测量工作施工时，主要分三个阶段进行施工，即地基基础阶段施工，地上土建主体结构阶段施工、地上钢结构钢柱校正，二次结构装饰阶段施工，其中又分为主体装饰二个流水施工段，。
在点位布设时充分考虑流水施工段测量的方便性。
[ 1.1.3 ]测量控制基准点交接、复测与维护测量工作实施前与业主进行基准控制网书面和现场交接，并对基准控制网进行复测，并将复测成果报业主和监理审核。
在施工过程中定期对控制网点进行校准并做醒目的围护栏杆进行保护，防止施工机具车辆碰压。
[ 1.2 ]平面轴线控制网测设方法[ 1.2.1 ]平面控制网布设原则①平面控制网坐标系的选用：本工程根据设计要求采用天津城市坐标系统。
②平面控制先从整体考虑，遵循先整体后局部，高精度控制低精度的原则。
③平面控制网的布设根据设计总平面图，现场施工平面布置图进行测设。
④控制点应选在通视条件良好、安全、易保护的地方。
⑤控制桩位用混凝土保护，工程施工中用钢管进行围护，并用红油漆作好标记。
[ 1.2.2 ]轴线控制网的加密测设经校测精度指标符合要求后，根据施工方案中流水段的划分，对主轴线控制网进行加密，以满足施工的需要。
加密方法在原主轴线方向上采用内插法进行。
定位测量施工方案
定位测量施工方案1. 引言定位测量在施工工程中起到了至关重要的作用。
通过使用定位测量技术，施工团队可以准确测量和确定施工区域的位置和大小，为后续工作提供准确的基础数据。
本文档将介绍一种常用的定位测量施工方案，以确保施工工程的准确性和高效性。
2. 定位测量施工方案的步骤定位测量施工方案包括以下几个关键步骤：2.1. 前期准备在进行定位测量之前，施工人员需要先进行一些前期准备工作。
首先，他们需要根据施工图纸和设计要求，确定需要测量的区域。
然后，他们需要准备测量仪器和工具，例如全站仪、测量杆等。
此外，施工人员还需要熟悉仪器的操作方法和注意事项。
建立测量控制点是定位测量的第一步。
施工人员根据设计要求，在施工区域内选择合适的位置，建立测量控制点。
这些控制点通常是由固定的地标物或者特殊的测量标志物组成。
在建立控制点时，施工人员需要确保它们的位置准确无误，并且能够在整个施工过程中保持稳定。
2.3. 进行定位测量一旦测量控制点建立完成，施工人员就可以开始进行定位测量。
他们使用全站仪等测量仪器，对施工区域进行测量。
在测量过程中，施工人员需要按照设计要求进行测量，并记录测量结果。
他们应该尽量减小误差，并确保测量结果的准确性和可靠性。
一旦定位测量完成，施工人员需要对测量数据进行处理和分析。
他们使用测量软件等工具，对测量数据进行处理和计算。
在处理数据时，施工人员需要注意排除异常值，并进行数据校正和修正。
最终，他们将获得准确的测量结果和相关数据。
2.5. 提供测量报告最后，施工人员需要根据测量结果和数据生成测量报告。
这份报告将包括测量的详细数据、图表和分析结果等。
测量报告对于施工团队和项目管理人员来说是非常重要的，它们将根据测量报告做出后续工作的决策和安排。
3. 定位测量施工方案的优势与注意事项定位测量施工方案的优势在于其准确性和高效性。
通过使用现代测量仪器和软件，施工人员可以获得准确的测量结果，并在短时间内完成测量工作。
