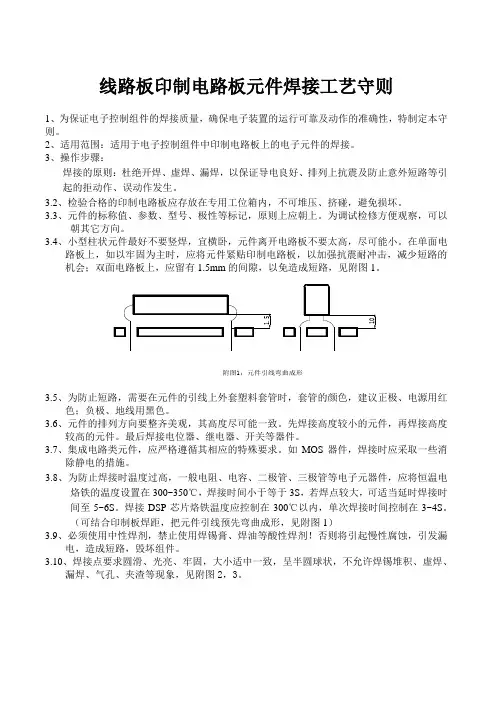

线路板印制电路板元件焊接工艺守则1、为保证电子控制组件的焊接质量，确保电子装置的运行可靠及动作的准确性，特制定本守则。
2、适用范围：适用于电子控制组件中印制电路板上的电子元件的焊接。
3、操作步骤：焊接的原则：杜绝开焊、虚焊、漏焊，以保证导电良好、排列上抗震及防止意外短路等引起的拒动作、误动作发生。
3.2、检验合格的印制电路板应存放在专用工位箱内，不可堆压、挤碰，避免损坏。
3.3、元件的标称值、参数、型号、极性等标记，原则上应朝上。
为调试检修方便观察，可以朝其它方向。
3.4、小型柱状元件最好不要竖焊，宜横卧，元件离开电路板不要太高，尽可能小。
在单面电路板上，如以牢固为主时，应将元件紧贴印制电路板，以加强抗震耐冲击，减少短路的机会；双面电路板上，应留有1.5mm 的间隙，以免造成短路，见附图1。
附图1：元件引线弯曲成形3.5、为防止短路，需要在元件的引线上外套塑料套管时，套管的颜色，建议正极、电源用红色；负极、地线用黑色。
3.6、元件的排列方向要整齐美观，其高度尽可能一致。
先焊接高度较小的元件，再焊接高度较高的元件。
最后焊接电位器、继电器、开关等器件。
3.7、集成电路类元件，应严格遵循其相应的特殊要求。
如MOS 器件，焊接时应采取一些消除静电的措施。
3.8、为防止焊接时温度过高，一般电阻、电容、二极管、三极管等电子元器件，应将恒温电烙铁的温度设置在300~350℃，焊接时间小于等于3S ，若焊点较大，可适当延时焊接时间至5~6S 。
焊接DSP 芯片烙铁温度应控制在300℃以内，单次焊接时间控制在3~4S 。
（可结合印制板焊距，把元件引线预先弯曲成形，见附图1）3.9、必须使用中性焊剂，禁止使用焊锡膏、焊油等酸性焊剂！否则将引起慢性腐蚀，引发漏电，造成短路，毁坏组件。
3.10、焊接点要求圆滑、光亮、牢固，大小适中一致，呈半圆球状，不允许焊锡堆积、虚焊、漏焊、气孔、夹渣等现象，见附图2，3。
(a)焊锡过多(b）焊锡过少（c）合适的锡量 合适的焊点附图2：焊锡量的掌握薄而均匀附图3：典型焊点的外观3.11、焊后剪去引脚多余的部分，引脚露出焊点1.5mm ，注意避免在焊点齐根处下剪！焊前已修剪的引脚或不需要修剪的引脚，要特别注意焊接质量，不要急于用焊锡覆盖。
电路板焊接知识和操作规程
电路板焊接知识和操作规程一、电路板焊接知识1.焊接方法：常见的电路板焊接方法有手工焊接、波峰焊接、热风烙铁焊接等。
2.焊接材料：焊接材料包括焊锡丝、焊锡膏、焊锡球等。
选择合适的焊接材料可以提高焊接质量。
3.焊接温度：焊接温度对焊接质量起着至关重要的影响。
温度过高会损坏电子元器件，温度过低会影响焊接的牢固度。
4.焊接时间：焊接时间也是影响焊接质量的重要因素。
时间过长可能导致元器件损坏，时间过短则焊接不牢固。
5.焊接技术：电路板焊接要求焊点坚固、焊接表面光洁、焊接位置准确。
掌握正确的焊接技术可以提高焊接质量。
二、手工焊接操作规程1.准备工作：准备好所需的焊接材料，包括焊锡丝、焊锡膏、焊锡球等。
检查焊接工具是否正常。
2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。
3.调整焊接温度：根据焊接材料的要求，调整焊接温度。
一般情况下，焊接温度为250-300℃。
4.涂抹焊锡膏：使用刷子或棉线涂抹适量的焊锡膏在焊点周围，以提高焊接质量。
5.切割焊锡丝：根据需要的长度，使用剪刀或刀片将焊锡丝切割成合适的长度。
6.焊接元器件：将焊锡丝缠绕在焊接位置的引脚周围，使用烙铁加热焊点，直到焊锡融化并覆盖整个焊点。
7.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。
8.清洗电路板：将焊接后的电路板重新清洗，去除焊锡膏和其他残留物。
9.检测电路板：使用测试仪器检测焊接后的电路板的电气性能，确保焊接质量符合要求。
三、波峰焊接操作规程1.准备工作：准备好焊接所需的电路板和元器件，调整好焊接机的参数。
2.清洗电路板：使用无水酒精或专用清洗剂清洗电路板，去除灰尘和污垢。
3.插件：将元器件插入电路板相应的插孔或焊盘中。
4.进行焊接：将电路板放入焊接机的波峰焊接工作台上，调整好焊接机的波峰温度和速度。
按下开始按钮，波峰焊接机将自动完成焊接过程。
5.检查焊接质量：焊接完成后，检查焊点的牢固度和光洁度，确保焊接质量。
电路板焊接组装工艺要求
电路板焊接组装工艺要求电路板是电子产品中不可或缺的部件，其焊接组装工艺对产品的性能和可靠性有着至关重要的影响。
为了确保电路板的质量和稳定性，制定了一系列的焊接组装工艺要求，以保证产品的性能和可靠性。
本文将详细介绍电路板焊接组装工艺的要求及相关注意事项。
一、焊接工艺要求1. 焊接材料的选择：焊接材料的选择对于焊接质量起着至关重要的作用。
一般情况下，常用的焊接材料包括焊锡、焊膏和焊丝等。
在选择焊接材料时，需要考虑到焊接的工作温度、环境条件和产品要求等因素，以确保焊接质量和可靠性。
2. 焊接设备的要求：焊接设备是保证焊接质量的关键因素之一。
焊接设备需要具备稳定的电源和温度控制系统，以确保焊接过程中的稳定性和可靠性。
此外，焊接设备的操作人员需要经过专业培训，掌握焊接技术和操作规程，以确保焊接质量和安全性。
3. 焊接工艺参数的控制：焊接工艺参数的控制是保证焊接质量的关键环节之一。
焊接工艺参数包括焊接温度、焊接时间、焊接压力等因素，需要根据产品要求和焊接材料的特性进行合理的调整和控制，以确保焊接质量和可靠性。
4. 焊接工艺的流程控制：焊接工艺的流程控制是保证焊接质量的关键环节之一。
焊接工艺的流程包括焊接前的准备工作、焊接过程的控制和焊接后的检验工作等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
5. 焊接质量的检验要求：焊接质量的检验是保证焊接质量的关键环节之一。
焊接质量的检验包括焊接接头的外观检查、焊接接头的电气测试和焊接接头的可靠性测试等环节，需要严格按照相关规程和标准进行操作，以确保焊接质量和可靠性。
二、焊接组装工艺的注意事项1. 焊接过程中需要注意焊接温度的控制，避免因温度过高或过低导致焊接质量不稳定。
2. 焊接过程中需要注意焊接压力的控制，避免因压力过大或过小导致焊接接头的质量不稳定。
3. 焊接过程中需要注意焊接时间的控制，避免因焊接时间过长或过短导致焊接接头的质量不稳定。
4. 焊接过程中需要注意焊接材料的选择，避免因焊接材料的选择不当导致焊接质量不稳定。
电路板焊接技巧个人总结
电路板焊接技巧个人总结
电路板焊接是电子制作过程中非常重要的一步，下面是一些电路板焊接的个人总结技巧：
1. 贴片元件焊接：注意正确的焊接方向，确保焊接的元件与电路板相匹配。
使用足够
的焊锡，但避免过量的焊锡造成短路。
同时，焊接时要保持稳定的手部姿势，确保焊
接点对齐。
2. 通过孔小元件焊接：在通过孔小元件焊接时，避免过多的热量和焊锡浸泡在孔上，
以免烧毁电路板。
在焊接之前，用针对性较小的锡吸取工具吸取焊料和废弃物。
3. 使用适当的焊锡和焊垫：根据电路板的要求，选择合适的焊锡线径。
焊接线径太细
可能导致焊接不牢固，而太粗的焊接线径可能会导致短路。
另外，电路板上的焊垫也
要注意保持干净，以确保焊接质量。
4. 适当的温度和时间：不同的焊接需要不同的温度和时间。
确保焊接铁的温度恰到好处，过高的温度可能会损坏电路板。
焊接时间也要适中，不要过长，否则会产生过热。
5. 使用焊接辅助工具：使用帮助焊接的辅助工具，如镊子、焊锡台等，以确保焊接的
准确性和稳定性。
此外，使用助焊剂和镀锡线等工具，可以更方便地焊接。
以上是电路板焊接技巧的个人总结，希望对你有所帮助！。
电路板焊接规范完整版
电路板焊接规范Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电路板焊接规范一、元器件在电路板插装的工艺要求：①元器件在电路板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装。
②元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出。
③有极性的元器件极性应严格按照图纸上的要求安装，不能错装。
④元器件在电路板上的插装应分布均匀，排列整齐美观，不允许斜排、立体交叉和重叠排列；不允许一边高、一边低，也不允许引脚一边长、一边短。
二、插装元器件焊接规范1、电阻器的插装：①、看电阻器上的色环（高精度金属膜电阻器）或电阻器上的标示字符排列顺序（高精度低温漂电阻器），确定电阻值是否正确，如有色环不全（字迹不清晰）或封装有破损的需更换器件；②、弯脚插装，根据插装孔的实际间距对比电阻器的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电阻离印制板面高度为2mm左右；③、插装时注意电阻器的正反方向，正向应为从左到右前四个色环之间间隙较小，与第五个色环间隙相对较大（高精度低温漂电阻器的正反判断和集成电路相同）；反之则为反向。
正确的插装方式应为正向插装；④、若是纵向排列，则按色环排列，上面四个环间隙较小，第五个环与前四个色环间隙较大（高精度金属膜电阻器）或电阻器上的表示字符为从上到下排列（高精度低温漂电阻器）。
2、电容的插装：①、看电容上的文字标识，确定使用产品与器件表无误，如有封装损坏、字迹模糊或断腿则需更换器件；②、弯腿插装, 根据插装孔的实际间距对比电容的引脚，用镊子夹住引脚平移到合适位臵后快速将引脚弯下，以两引脚插装后能自行稳固为宜，同时使电容离印制板面高度为2mm左右;③、电容排列要保证其标识字方向一致，便于观测。
焊盘左右排列的电容应使标识字面朝操作者，焊盘上下排列的电容应使标识字面向操作者左边方向。
电子行业电路板焊接操作规程
电子行业电路板焊接操作规程一、引言在电子行业中，电路板的焊接是一个重要的工作环节。
合理规范的操作能够确保焊接质量，提高产品的可靠性和稳定性。
本文将介绍电子行业电路板焊接的操作规程，旨在帮助操作人员正确、高效地开展焊接工作。
二、准备工作1. 工作环境清洁整洁，无杂物、尘埃和静电等影响焊接质量的因素。
2. 必要的个人防护措施，包括戴上防静电手套、眼镜和口罩，以保护人员安全。
三、焊接设备准备1. 检查焊接设备的完好性，确保设备正常工作。
2. 根据电路板要求，选择合适的焊接工具，包括焊台、电烙铁和焊锡等。
四、焊接操作流程1. 检查电路板和焊接元件的完整性和质量，确保可焊接。
2. 将电路板放置在焊接架或固定夹上，确保稳定性。
3. 使用工具将焊锡预热到适当的温度，确保焊接质量。
4. 先在焊接点上涂上适量的焊剂，增强焊接效果。
5. 将烙铁热端与焊接点接触，使焊锡融化并迅速覆盖焊接点。
6. 在焊接点上保持适当的焊锡覆盖时间，确保焊接牢固。
7. 焊接完成后，及时对焊接点进行视觉检查，确保焊接质量符合要求。
8. 清理焊接过程中产生的焊锡渣和焊剂，保持操作环境的清洁。
五、质量控制1. 对焊接点进行可靠性测试，包括电阻测试和外观检查。
2. 对焊接工艺进行必要的记录，以备后续质量追溯和改进。
六、安全注意事项1. 操作人员必须接受相关的焊接培训，并具备相应的技能。
2. 在操作过程中注意个人防护，避免触及热点或导致热伤害。
3. 在离开操作区域前，务必关闭并断电焊接设备，避免安全事故发生。
七、总结电子行业电路板焊接操作规程的合理执行将确保焊接质量和稳定性。
操作人员需具备相关的知识和技能，并且严格按照规程进行操作。
通过正确的焊接操作，可以提高产品的质量，并确保电子设备的可靠性和工作性能。
电子行业电路板焊接操作规程不仅适用于大规模生产，也适用于个体电子行业中的电路板焊接工作，希望本文能对电子行业从业人员提供帮助与参考。
焊接电路板方法与注意事项
焊接电路板方法与注意事项焊接电路板是一种常见的电子制造工艺，可以通过将电子元器件固定到电路板上的焊接来实现电路的连接。
下面我将详细介绍焊接电路板的方法和注意事项。
一、焊接方法1. 烙铁焊接法：这是最常用的焊接方法，需要准备好烙铁、焊锡丝和吸锡器等工具。
首先，将烙铁预热至适当的温度（一般为250-300），然后将焊锡丝在烙铁头上熔化，接着将焊锡涂抹在电子元器件的焊脚和电路板的焊盘上，最后将焊脚和焊盘用烙铁进行接触，使其形成焊点。
2. 热风焊接法：适用于焊接大型或密集的电子元器件。
使用热风焊接站，将设定好的温度和风速对准焊点，通过热风使焊盘和焊点熔化，然后放置元器件，等冷却后焊接完成。
3. 浪涌焊接法：适用于焊接大面积的电子元器件。
将焊接区域用焊锡涂抹一层锡膏，然后放置元器件，通过浪涌焊接机进行焊接，利用电流和温度的快速变化使焊点瞬间形成。
4. 波峰焊接法：适用于批量焊接相同类型的电子元器件。
将电子元器件插入到预先装配好的焊点上，然后将电路板按照一定的速度放入预热的焊炉中，焊炉中的锡浪涌上来与焊盘接触并进行焊接。
二、注意事项1. 温度控制：要根据电子元器件的要求和焊接的要求来控制烙铁或热风焊接站的温度。
温度过高可能会损坏元器件或焊盘，温度过低可能导致焊接不良。
2. 时间控制：焊接时间过长会导致元器件过热和焊盘氧化，焊接时间过短可能导致焊点不牢固。
具体的焊接时间应根据焊接方法、元器件的大小和焊接要求来决定。
3. 焊点质量检查：焊接完成后，应进行焊点的质量检查。
焊点应呈现金字塔形，焊锡应充分覆盖焊盘和焊脚，并与之间形成良好的连接。
焊点的出现断锡、错位、膨胀等情况都需要进行修复或重新焊接。
4. 防静电措施：焊接电路板时，要采取防静电措施，防止静电对电子元器件造成损坏。
可以在焊接区域铺设防静电垫，并佩戴防静电手套和抗静电服装等。
5. 注意维修性：在焊接电路板时，要注意电子元器件的后续维修性。
可以使用可拆插式连接器或留出足够的空间和焊盘来方便将来的维修。
电路板焊接技术与质量控制
电路板焊接技术与质量控制随着电子行业的迅猛发展，电路板成为了电子产品中不可或缺的一部分。
而电路板的质量控制与焊接技术的精良程度直接关系着电子产品的稳定性和可靠性。
本文将对电路板焊接技术与质量控制进行详细介绍，并分步骤列出相关内容，以便读者更好地理解。
一、电路板焊接技术1. 选择合适的焊接方式：常见的电路板焊接方式有手工焊接、表面贴装技术（SMT）焊接和波峰焊接。
根据电路板的特点和要求选择适合的焊接方式至关重要。
2. 准备焊接工具和材料：包括焊接铁、焊锡丝、焊接剂、焊接台等。
焊接工具和材料的选择也会影响到焊接的效果和质量。
3. 精确的焊接温度和时间控制：合理的温度和时间控制是保证焊接质量的关键。
过高的温度和过长的时间会导致焊接点熔化，而温度过低和时间不足则无法将焊接点牢固连接。
4. 注意焊接技巧：手工焊接需要注意焊锡的润湿性，避免焊接点短路或者断路。
对于SMT和波峰焊接，需要精确控制焊接机器的运行参数。
二、电路板焊接质量控制步骤1. 定义焊接质量标准：根据电路板的设计和产品要求，制定出合适的焊接标准，包括焊接点的尺寸、外观、连接强度等。
2. 检查焊接材料的质量：焊锡丝、焊接剂等材料的质量直接关系到焊接质量。
必须确保这些材料符合标准，以保证焊接的可靠性。
3. 确保焊接设备的正常运行：焊接设备的稳定性和准确性对焊接质量有着重要的影响。
定期检查设备的连接和运行状态，保证其正常工作。
4. 进行焊接前的准备工作：包括清洁工作台、调试焊接设备、测试焊接点等。
这些都是为了保证焊接过程的顺利进行。
5. 进行焊接质量的检测和评估：通过视觉检查、X射线检测等手段，对焊接点进行质量评估和检测，确保其符合标准。
6. 记录和改进：对焊接质量进行记录和分析，及时发现问题并采取改进措施，提高焊接质量和效率。
三、提高电路板焊接技术与质量控制的建议1. 培训工人技能：提供专业的培训课程，提高焊接工人的焊接技术和操作能力。
2. 引进先进的设备和技术：及时引进先进的焊接设备和技术，以提高焊接效率和质量。
