多层及高层钢柱主次梁安装
表205-37 多层及高层钢结构正钢柱、主次梁安装和校正检验批质量验收记录
工程名称 分项工程名称 验收部位
施工单位 项目经理
施工执行标准
名称及编号
专业工长
分包单位 分包项目经理 施工班组长
检控项目 序号 质量验收规范的规定 施工单位检查评定记录 监理（建设）
单位验收记录
主
控
项
目
1 钢构件的矫正与修补 11.3.1条
2
柱子安装 允许偏差(mm) 量测值(mm)
1) 底层柱柱底轴线对定位的偏移 3.0
2) 柱子定位轴线 1.0
3) 单节柱的垂直度 h/1000,且不应大于10.0
3
钢主梁、次梁及受压构件 允许偏差(mm) 量测值(mm)
1) 跨中的垂直度 5.0
2) 侧向弯曲矢高f L/≤30m L/1000,且不应大于10.0 30m
L/1000,且不应大于
50.0
4 主体结构的整体垂直度 H/1000,且不应大于25.0
5 主体结构的整体平面弯曲 L/1000,且不应大于25.0
一
般项
目
施工单位检查
评定结果
项目专业质量检查员： 年 月 日
监理（建设）单位
验收结论
监理工程师
（建设单位项目专业技术负责人）： 年 月 日

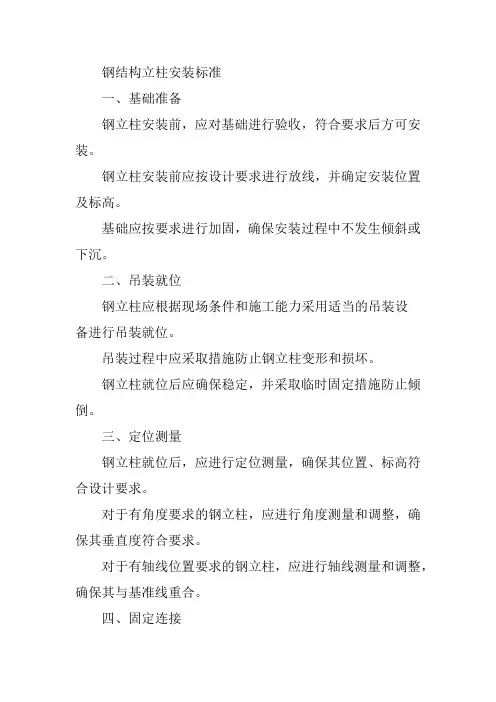

钢结构立柱安装标准
钢结构立柱安装标准一、基础准备钢立柱安装前，应对基础进行验收，符合要求后方可安装。
钢立柱安装前应按设计要求进行放线，并确定安装位置及标高。
基础应按要求进行加固，确保安装过程中不发生倾斜或下沉。
二、吊装就位钢立柱应根据现场条件和施工能力采用适当的吊装设备进行吊装就位。
吊装过程中应采取措施防止钢立柱变形和损坏。
钢立柱就位后应确保稳定，并采取临时固定措施防止倾倒。
三、定位测量钢立柱就位后，应进行定位测量，确保其位置、标高符合设计要求。
对于有角度要求的钢立柱，应进行角度测量和调整，确保其垂直度符合要求。
对于有轴线位置要求的钢立柱，应进行轴线测量和调整，确保其与基准线重合。
四、固定连接钢立柱应采用合适的连接件与基础进行固定连接，确保稳定性和安全性。
钢立柱与基础的连接应符合设计要求，并应按要求进行加固和固定。
对于高度较高的钢立柱，应采取措施防止风力影响，确保其稳定性。
五、防腐处理钢立柱在安装前应进行防腐处理，确保其使用寿命和安全性。
防腐处理应符合设计要求，并应按要求进行涂装和保护。
在安装过程中，应避免对防腐层的损坏，并及时进行修补和维护。
六、质量检测钢立柱安装完成后，应对其位置、标高、垂直度、轴线位置等进行质量检测。
对于连接件的质量，应按要求进行检验和检测，确保其安全性和稳定性。
对于防腐处理的质量，应按要求进行检测和维护，确保其有效性和耐久性。
对于不符合要求的部位或项目，应及时进行修正或处理，确保质量符合要求。
七、安全防护在钢立柱安装过程中，应采取安全防护措施，确保工人和设备的安全。
高空作业时，应按规定使用安全带、脚手架等安全设施，确保工人安全。
在安装过程中，应注意避免对周围环境和设施的损坏或影响。
在安装完成后，应对现场进行清理和维护，确保安全和整洁。
八、环境保护在钢立柱安装过程中，应注意环境保护，避免对周围环境和生态造成不良影响。
废弃物应按规定分类处理和存放，并应符合环保要求。
在安装过程中，应注意节约能源和资源，推行绿色施工和可持续发展。
钢结构安装
• 压型钢板及栓钉安装完毕后，即可绑扎钢筋， 浇筑混凝土。
4.4轻型门式刚架结构工程
• 门式刚架结构是大跨度建筑常用的结构形式之一。轻 型门式刚架结构是指主要承重结构采用实腹门式刚架， 具有轻型屋盖和轻型外墙的单层房屋钢结构。
钢结构安装
（优选）钢结构安装
• 1．钢结构工程安装方法选择
• 钢结构工程安装方法有分件安装法、节间安装 法和综合安装法。
• (1)分件安装法。分件安装法是指起重机在节间 内每开行一次仅安装一种或两种构件。如起重 机第一次开行中先吊装全部柱子，并进行校正 和最后固定。然后依次吊装地梁、柱间支撑、 墙梁、吊车梁、托架(托梁)、屋架、天窗架、 屋面支撑和墙板等构件，直至整个建筑物吊装 完成。有时屋面板的吊装也可在屋面上单独用 桅杆或层面小吊车来进行。
• (3) 垂直度调整 用两台呈90°的经纬仪投点， 采用缆风法校正。在校正过程中不断调整柱底 板下螺母，校毕将柱底板上面的2个螺母拧上， 缆风松开，使柱身呈自由状态，再用经纬仪复 核。如有小偏差，微调下螺母，无误后将上螺 母拧紧。柱底板与基础面间预留的空隙，用无 收缩砂浆以捻浆法垫实。
• 2.上节钢柱安装与校正
(2)节间安装法。节间安装法是指起重机在厂房内一次开 行中，分节间依次安装所有各类刑构件，即先吊装一 个节间柱子，并立即加以校正和最后固定，然后接着 吊装地梁、柱间支撑、墙梁(连续梁)、吊车梁、走道 板、柱头系统、托架(托梁)、屋架、天窗架、屋面支 撑系统、屋面板和墙板等构件。一个(或几个)节间的 全部构件吊装完毕后，起重机行进至下一个(或几个) 节间，再进行下一个(或几个)节间全部构件吊装，直 至吊装完成。
主梁和次梁的搭接顺序
主梁和次梁的搭接顺序
在建筑结构中，主梁和次梁是非常重要的构件，它们的搭接顺序对于整个建筑的稳定性和安全性都有着至关重要的作用。
下面我们就来详细了解一下主梁和次梁的搭接顺序。
我们需要了解主梁和次梁的定义。
主梁是建筑物中承受荷载的主要构件，通常横跨在柱子之间，起到支撑和分担荷载的作用。
次梁则是主梁的辅助构件，通常与主梁垂直，起到加强主梁的作用。
在建筑结构中，主梁和次梁的搭接顺序通常是先搭接主梁，再搭接次梁。
这是因为主梁是建筑物中承受荷载的主要构件，其稳定性和安全性对于整个建筑的稳定性和安全性都有着至关重要的作用。
因此，在搭接主梁时，需要特别注意其稳定性和安全性，确保其能够承受建筑物的荷载。
在搭接主梁时，需要先将主梁的两端支撑在柱子上，然后再将主梁的中间部分逐渐升高，直至与柱子的高度相等。
在升高主梁的过程中，需要特别注意主梁的稳定性和安全性，避免出现倾斜或者塌陷等情况。
当主梁搭接完成后，就可以开始搭接次梁了。
在搭接次梁时，需要将次梁的两端支撑在主梁上，然后再将次梁的中间部分逐渐升高，直至与主梁的高度相等。
在升高次梁的过程中，需要特别注意次梁的稳定性和安全性，避免出现倾斜或者塌陷等情况。
主梁和次梁的搭接顺序对于建筑物的稳定性和安全性都有着至关重要的作用。
在搭接主梁和次梁时，需要特别注意其稳定性和安全性，确保其能够承受建筑物的荷载，从而保证建筑物的稳定和安全。

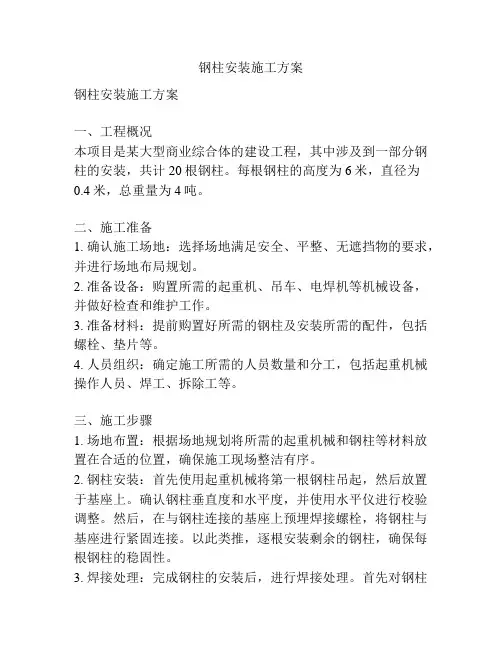

钢柱安装施工方案
钢柱安装施工方案钢柱安装施工方案一、工程概况本项目是某大型商业综合体的建设工程，其中涉及到一部分钢柱的安装，共计20根钢柱。
每根钢柱的高度为6米，直径为0.4米，总重量为4吨。
二、施工准备1. 确认施工场地：选择场地满足安全、平整、无遮挡物的要求，并进行场地布局规划。
2. 准备设备：购置所需的起重机、吊车、电焊机等机械设备，并做好检查和维护工作。
3. 准备材料：提前购置好所需的钢柱及安装所需的配件，包括螺栓、垫片等。
4. 人员组织：确定施工所需的人员数量和分工，包括起重机械操作人员、焊工、拆除工等。
三、施工步骤1. 场地布置：根据场地规划将所需的起重机械和钢柱等材料放置在合适的位置，确保施工现场整洁有序。
2. 钢柱安装：首先使用起重机械将第一根钢柱吊起，然后放置于基座上。
确认钢柱垂直度和水平度，并使用水平仪进行校验调整。
然后，在与钢柱连接的基座上预埋焊接螺栓，将钢柱与基座进行紧固连接。
以此类推，逐根安装剩余的钢柱，确保每根钢柱的稳固性。
3. 焊接处理：完成钢柱的安装后，进行焊接处理。
首先对钢柱与基座之间的焊缝进行焊接，并进行检测和修正。
然后对钢柱的上部连接口进行焊接，确保钢柱的整体牢固性。
4. 安全检查：在完成钢柱安装和焊接处理后，对施工现场进行全面的安全检查，确保没有松动、裂缝等安全隐患存在。
同时，对起重机械和其他施工设备进行检修，确保其正常运行。
四、施工注意事项1. 施工现场应设置明显的警示标志，限制非施工人员进入，确保安全。
2. 施工过程中，操作人员需熟悉操作规程，严禁违章操作，以免引发安全事故。
3. 施工人员需穿戴好安全防护设备，如安全帽、安全鞋等，做好个人防护措施。
4. 施工现场要保持整洁，及时清理杂物和废料，确保施工安全和质量。
5. 在施工过程中，严禁将钢柱与起重机械进行过度的碰撞或摩擦，以免造成损坏。
6. 在施工现场进行焊接时，应做好防火、防爆措施，确保施工安全。
通过以上方案的施工，保证钢柱的安装质量和安全性，为商业综合体的建设提供有力的保障。
钢柱安装技术交底的要点与操作方法
钢柱安装技术交底的要点与操作方法一、钢柱的选择与前期准备在进行钢柱安装之前，首先需要对工程要求进行充分了解和分析，确定钢柱的承重能力和规格尺寸。
根据设计图纸和相关要求，选择合适的材质和型号的钢柱，并确保其质量可靠。
对安装现场进行勘察，清理好施工区域，并进行临时支撑的设置，以确保施工安全。
二、基础预埋与固定钢柱安装的第一步是进行基础预埋。
根据设计要求，用钻孔等工具进行地面的凿孔，确保预埋孔的深度和直径满足施工要求。
然后，在孔内加入混凝土或耐候钢筋混凝土，并进行振实。
在混凝土未完全凝固之前，将钢柱放入预埋孔中，通过水平仪进行调整，确保钢柱垂直与地面。
三、焊接与接头处理钢柱的焊接工艺是保证钢柱稳固性的重要环节。
在安装过程中，需要注意焊接的质量和稳定性。
首先，进行钢柱的焊接准备工作，包括清除钢柱表面的油污和氧化物，确保焊接接触良好。
然后，根据焊接工艺要求，进行焊接操作，确保焊缝的质量和强度。
焊接完成后，对焊接接头进行检查和处理，消除焊接产生的缺陷，提高焊接质量。
四、安装横梁和支撑系统在钢柱安装的过程中，横梁的安装和支撑系统的设置是保证整体结构稳定的重要环节。
先将横梁的两端与钢柱连接固定，然后在横梁上设置支撑系统，以确保横梁平衡承重。
支撑系统的设置需要根据具体的施工要求和横梁的长度和荷载来确定，可以采用撑杆、支架等形式，使得横梁能够平稳承载。
五、防腐、防锈处理为了延长钢柱的使用寿命和保证工程的安全性，需要对钢柱进行防腐和防锈处理。
首先，对钢柱表面进行清理，去除表面的污垢和氧化物。
然后，选择合适的防腐、防锈材料进行涂覆处理，形成一层保护膜。
在涂覆之前，需要对钢柱进行处理，如喷砂、除锈等，以提高涂覆的附着力和防腐效果。
在施工过程中，要注意操作规范，避免涂层质量不达标。
六、测量与调整在钢柱安装完成后，需要进行测量和调整工作，以确保钢柱的垂直度、水平度和位置精度满足设计要求。
应使用精密测量工具和仪器，对钢柱进行准确测量，并在发现偏差时及时进行调整。
钢柱钢梁安装技术交底
柱子校正工作用测量工具同时进行。钢柱的平面位置在吊装就位时，属一次对位，一般不需再校正。对于柱子的标高，有时低于安装标高，就位后，需用垫铁调整准确标高。用经纬仪进行柱子垂直度的校正。
钢柱吊装穿入基础螺栓就位后，柱子校正工作主要是对标高进行调整和垂直度进行校正；它的校正方法采用缆风绳、千斤顶、正反螺纹撑杆、大型撬模具，对钢柱施加拉、顶、撑或撬的垂直力和侧向力，同时采用不等厚垫铁，在柱板与基础之间调整校正后用螺栓固定，并加双重螺母拧紧后把螺纹打乱，以防松动。

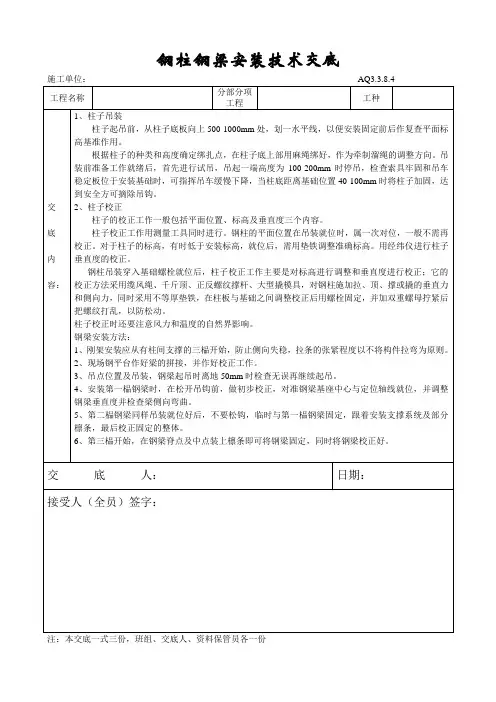

钢柱钢梁安装技术交底
施工单位：AQ3.3.8.4
工程名称
分部分项
工程
工种
交
底
内
容：
1、柱子吊装
柱子起吊前，从柱子底板向上500-1000mm处，划一水平线，以便安装固定前后作复查平面标高基准作用。
根据柱子的种类和高度确定绑扎点，在柱子底上部用麻绳绑好，作为牵制溜绳的调整方向。吊装前准备工作就绪后，首先进行试吊，吊起一端高度为100-200mm时停吊，检查索具牢固和吊车稳定板位于安装基础时，可指挥吊车缓慢下降，当柱底距离基础位置40-100mm时将柱子加固，达到安全方可摘除吊钩。
柱子校正时还要注意风力和温度的自然界影响。
钢梁安装方法：
1、刚架安装应从有柱间支撑的三榀开始，防止侧向失稳，拉条的张紧程度以不将构件拉弯为原则。
2、现场钢平台作好梁的拼接，并作好校正工作。
3、吊点位置及吊装，钢梁起吊时离地50mm时检查无误再继续起吊。
4、安装第一榀钢梁时，在松开吊钩前，做初步校正，对准钢梁基座中心与定位轴线就位，并调整钢梁垂直度并检查梁侧向弯曲。
5、第二榀钢梁同样吊装就位好后，不要松钩，临时与第一榀钢梁固定，跟着安装支撑系统及部分檩条，最后校正固定的整体。
钢梁安装常用的方法
钢梁安装常用的方法引言在建筑工程中，钢结构广泛应用于大型建筑、桥梁、厂房等领域。
钢梁作为承重结构的一部分，其正确安装是保证建筑物稳定性和安全性的重要环节。
本文将介绍几种常用的钢梁安装方法，并分析其特点和适用场景。
常用的钢梁安装方法起吊法起吊法是最常见、最直接的钢梁安装方法之一。
通过起重设备将钢梁吊装到预定位置，然后固定在支撑点上。
这种方法适用于较小型的钢梁安装，操作简单、效率高。
起吊法的具体步骤包括：1. 确定吊点位置：根据设计要求和安全标准，确定合适的吊点位置，通常位于钢梁两端。
2. 设置起重设备：根据钢梁的重量和长度，选择合适的起重设备，并进行调试和检查。
3. 吊装钢梁：将起重设备的钩子或夹具固定在钢梁上，然后将其缓慢吊升到预定高度。
4. 定位和固定：将钢梁放置到安装位置上，通过调整起重设备的高度和位置，使其与设计要求相符。
然后使用螺栓或焊接等方法将钢梁固定在支撑点上。
滑移法滑移法是适用于较长、较重的钢梁安装的一种方法。
通过使用液压滑移系统，将钢梁从起始位置缓慢地滑移到安装位置上。
这种方法适用于需要跨越较长距离的钢梁安装，具有较高的安全性和稳定性。
滑移法的具体步骤包括：1. 准备工作：清理安装区域，确保滑移道路平整，没有障碍物。
2. 设置滑移设备：根据钢梁的长度和重量，选择合适的滑移设备，并进行调试和检查。
3. 滑移钢梁：将滑移设备的滑移板放置在起始位置上，通过液压系统控制滑移板的前进，将钢梁缓慢滑移到安装位置上。
4. 定位和固定：将钢梁放置到安装位置上，通过调整滑移设备的高度和位置，使其与设计要求相符。
然后使用螺栓或焊接等方法将钢梁固定在支撑点上。
拉绳法拉绳法是适用于较短、较轻的钢梁安装的一种方法。
通过使用绳索和滑车等装置，将钢梁从地面上拉升到安装位置上。
这种方法适用于高度有限的场景，操作简单、成本较低。
拉绳法的具体步骤包括：1. 设置拉绳设备：根据钢梁的重量和长度，选择合适的拉绳设备，并进行调试和检查。
多层房屋屋面大跨度H型钢梁拼装及吊装施工工法(2)
多层房屋屋面大跨度H型钢梁拼装及吊装施工工法多层房屋屋面大跨度H型钢梁拼装及吊装施工工法一、前言多层房屋建设中，屋面大跨度问题一直是一个挑战。
传统的施工工法在大跨度屋面的施工上存在许多问题，如搭建困难、施工周期长、造价高等。
因此，本文介绍了一种新的工法——多层房屋屋面大跨度H型钢梁拼装及吊装施工工法，它通过运用H型钢梁进行拼装和吊装，解决了大跨度屋面施工的难题，成为了一种高效、节约的施工方式。
二、工法特点多层房屋屋面大跨度H型钢梁拼装及吊装施工工法具有以下特点:1.施工工法简单：通过H型钢梁的拼装和吊装，避免了传统施工中繁琐的搭建过程，减少了施工难度和周期。
2.结构稳定：H型钢梁具有较强的抗震、抗风能力，能够满足多层房屋屋面大跨度施工的结构要求。
3.施工效率高：采用H型钢梁拼装和吊装的工法，不仅提高了施工效率，还节约了人力、材料和时间成本。
4.可重复使用：H型钢梁可以进行多次拆卸和装配，减少了资源浪费，提高了经济效益。
三、适应范围多层房屋屋面大跨度H型钢梁拼装及吊装施工工法适用于各类多层房屋屋面大跨度的施工，如厂房、仓库、商业中心等。
尤其适用于需要快速施工和灵活拆装的项目。
四、工艺原理多层房屋屋面大跨度H型钢梁拼装及吊装施工工法的实际工程中，首先进行需求分析和设计，确定所需的H型钢梁规格和数量。
然后，根据设计图纸进行H型钢梁的加工和制造。
制造过程中需要注意H型钢梁的工程质量，确保其能够满足设计要求。
在施工过程中，首先搭建吊装设备和安全防护措施。
然后，将预制好的H型钢梁运送到施工现场，进行拼装和吊装。
拼装和吊装过程中需要注意工艺要求，确保连接牢固和施工安全。
最后，进行验收和调整，确保施工质量达到设计要求。
五、施工工艺1.准备工作：确定施工方案、开展现场勘察、制定施工计划、搭建施工场地。
2.H型钢梁制造：根据设计要求和需求制造H型钢梁，并进行质检和验收。
3.吊装设备和安全防护搭建：搭建吊装设备和安全防护措施，确保施工安全。
多高层房屋钢结构节点连接设计中的常见问题
.
23
2）当梁的应力强度比 R1 小于 0.83 时， 在梁端就可以不必加强，而只需采用全焊 接连接（即截面的抗弯等强连接）就可满 足使焊缝的抗弯承载力设计值大于组合内 力设计值的 1.2 倍的要求。如下图所示：
2021/8/1
.
24
即当应力强度比 R1
0 .7M 5(W ) ff 为 0.83～0.73 时
力来设计节点连接。
二是，组合内力只是作为检验构件截面的依据。但在
塑性区的节点连接设计时，是取高于构件的最大承载
力设计值作为节点的作用力来对节点连接进行设计与
验算。
三是，完全抛开以上两种设计方法，而是完全按照公
式 2021/8/1
Mu 来1.进2M 行p连接的极.限承载力计算。
13
以上三种截然不同的设计方法，将直接影响到
较大）的抗侧力构件，由于仍处于弹性阶段，其构
件内力仍将继续随地震作用的加大而加大, 梁的弯
曲应力比 R1 必然也将随之增大到 1.0 的必然结
果。)从而，这就必须要采用 “ 加强型 ” 节点的
作法，才能满足这一计算要求。
2021/8/1
.
33
从理论上讲，在梁柱的连接节点中，要是连接焊缝
真正做到了与被连接构件的等强连接而又无瑕疵和缺
承载力来进行连接设计。对于框架结构中的梁柱刚
性连接节点，就应使梁端焊缝的抗弯承载力设计值
不得小于框架梁抗弯承载力设计值的 1.2 倍。
2021/8/1
.
32
即 Mw j 1.2Mm b其ax实这就是取 “ 组合内力设计法 ” 中的应力强度比刚好处等于 1.0 这种特定下的结果
( 这是因为，如前所述， 凡是应力比较低（即截面
混个凝土主梁与钢次梁安装要求
混个凝土主梁与钢次梁安装要求说到混凝土主梁和钢次梁的安装，嘿，别小看了这活，虽然它听起来简单，实际上每个细节都不能马虎。
你想，主梁和次梁可不是普通的零件，搭起来的结构承载着整个大楼的重量，事关安全，可得好好搞定。
好了，咱们慢慢说，给大家捋一捋怎么安装这些梁，免得一到工地上大家手忙脚乱，脑袋瓜子乱成一锅粥。
安装之前可得好好检查这些梁，没事得检查检查，再检查！很多时候，一些小问题就藏在细节里。
比如钢筋的焊接点，可能看着挺稳当，谁知道哪儿会出个问题？所以，钢结构的焊接要仔细，要经得起推敲。
这些钢梁可不是随便“扔”上去的，不然大风一刮，咔嚓一下，后果不堪设想。
所以啊，梁的质量检查得一丝不苟。
像那些裂缝呀，锈蚀呀，甚至是尺寸不符，咱们都得注意。
钢梁的长度、宽度、厚度，哪怕相差个几毫米，都会影响安装的精准度，根本不容忽视。
接着说安装时的要求，那可得讲究顺序了。
不是说想放哪放哪，而是要按部就班，按图施工。
主梁是“大哥”，钢次梁是“小弟”，所以得先安主梁，再放次梁。
听起来简单吧？但你别小看这“顺序”二字，可得谨慎！把顺序搞错了，不但费时间，还可能把工程拖得乱七八糟。
像这种大梁一装好，整栋楼的框架结构就差不多了。
稳稳的！如果先装了次梁，后装主梁，搞不好钢梁就会歪歪斜斜，架不住重力，搞不好就得大修。
搞坏了可不值当。
说到安装的过程中，有一点特别要注意，就是安装时的垂直度和平整度。
很多时候，施工队员在放梁的时候，轻轻松松一放，结果发现梁歪了，或者不在一个水平面上。
哎，这可不行，往小了说是没达到设计要求，往大了说，连整个建筑的安全性都受影响。
所以，安装梁的时候，吊车吊上去可得小心翼翼，精准对位，不是说吊上去就完事了，而是得确保每根梁的位置没差别。
这里面细致的工作可不少，得用水准仪、垂直仪这些工具，好好把控。
然后，你也不能急着就把梁固定好。
大家知道的，钢梁可不是“无聊”的木材，它本身硬邦邦的，安装时会有轻微的形变，尤其是在受力后，可能会有一点弯曲。
