模具设计师(注塑模)_3级_操作技能鉴定4.2.1试题评分表及答案
模具设计师注塑模三级理论知识模拟试题及答案解析（1）
模具设计师注塑模三级理论知识模拟试题及答案解析（1）模具设计师注塑模三级理论知识模拟试题及答案解析（1）(1/60)单项选择题第1题一般结晶型和半结晶型塑料的收缩率比无定形塑料的( )。
A.大B.范围窄C.波动性小D.小下一题(2/60)单项选择题第2题成型零件工作尺寸计算方法有( )和公差带法。
A.平均值法B.插值法C.迭代法D.均方根法上一题下一题(3/60)单项选择题第3题计算收缩率等于模具和塑件在室温下单向尺寸的差除以( )的单向尺寸。
A.模具在室温下B.模具在成型温度时C.塑件在室温下D.塑件在成型温度时上一题下一题(4/60)单项选择题第4题成型零件的尺寸确定与( )无关。
A.采用的塑料B.塑件精度要求C.成型零件的磨损D.塑件粗糙度上一题下一题(5/60)单项选择题第5题关于用平均值法计算型腔深度，计算公式正确的是( )。
[补选项]上一题下一题(6/60)单项选择题第6题关于用平均值法计算成型孔中心距，计算公式正确的是( )。
[补选项]上一题下一题(7/60)单项选择题为了确保塑件质量，注塑模具一次成型的塑料质量最大不应大于最大注塑量的( )。
A.5%B.80%C.50%D.10%上一题下一题(8/60)单项选择题第8题当直射压缸活塞施加给螺杆的最大推力一定时，注射压力由( )决定。
A.所用螺杆直径B.油缸内径C.模具的温度D.塑料的性能上一题下一题(9/60)单项选择题第9题注塑机的合模机构对模具所能施加的最大夹紧力称为( )。
A.锁模力B.成型压力C.喷射压力D.注射压力上一题下一题(10/60)单项选择题第10题设计模具时，模具上的螺纹过孔间距和尺寸必须与( )相协调。
A.螺纹安装孔B.定位孔C.端面凸台直径D.端面凸台高度上一题下一题(11/60)单项选择题第11题全液压式或( )的注塑机，开模行程与模具安装高度有关。
A.机械式和液压式联合作用B.全机械式C.机械式和气动式联合作用D.气动式上一题下一题(12/60)单项选择题第12题XS-ZY-125注塑机中“X”是指( )。
模具技师考试题目（带答案）
模具技师考试题目（带答案）一、单项选择题1.凸模与卸料板之间的间隙过大，使送料不畅。
2.塑料模的复位杆，修磨后应低于型面 0 . 02 ~0 . 05mm 。
3.新制的塑料模具，成型件的壁厚应＿偏于尺寸的下限。
4.调制环氧树脂豁结剂，固化剂应在＿使用前放入。
5.钳工对凸、凹模作最后精修主要目的是使凸、凹模冲裁间隙＿达到规定的技术要求。
6.压印锉修用的压印设备最好选用＿手动压力机。
7.有色金属为材料的零件，在终加工时不宜选用的加工方法是磨削＿。
8.尺寸链中，在其他各环不变的条件下，封闭环随增环增大而增大。
9. 一般认为夹具的定位误差应控制在l / 5 ~1/3 ＿工件允差之内。
10.基准不重合误差实际上是定位基准与设计基准＿之间的尺寸公差。
11.所谓的原始误差是指＿工艺系统受力变形引起的误差。
12.在切削液的四个作用中，最重要的作用是冷却。
13.适合制造车刀、铣刀的刀具材料是高速工具钢＿。
14.主偏角是在＿基面内测量。
15.Φ30f6 、Φ30f7、Φ30f8，这三个尺寸的上偏差相同但下偏差不相同。
16.如果孔的下偏差大于相配合的轴的上偏差，此配合的性质是＿间隙配合。
17.滚动轴承的外圈与孔的配合采用基轴制＿。
18.在满足功能要求的前提下，表面粗糙度应尽量选用较大＿数值。
19.基本偏差确定了公差带的一个极限偏差，另一个极限偏差由＿基本偏差和公差等级确定。
20.公差带位于零线之下时，基本偏差为上＿偏差。
二、多项选择1.顶杆的导向部分的装配要求是＿。
（1）确保动作灵活；（2）防止滑动间隙过大而渗料。
2.螺母联结式，型芯与固定板采用＿配合。
（1） .H7 / k6 ；（2）.H7 / m63.以塑料模模板相邻两侧为装配基准，装配中主要是通过＿来保证装配精度。
（1）精密划线；（2）测量；（3）修整。
4.电火花加工电极的材料应具有＿等性能。
（1）良好的电火花加工；（2）制造工艺性好；（3）资源丰富5.电火花加工前的工件坯料的准备工作主要有。
模具设计师(注塑模)三级 单项选择题
如尺寸及配合代号为 ，下列说法错误的是：（ 它属于是基轴制配合 ） 如尺寸及配合代号为 ，下列说法错误的 它属于是过渡配合 是：（ ） 模具标准化对于（ ）、提高模具质量、缩短制模周期、降 （A ）提高模具设计和制造水平 低成本等都具有十分重要的意义。 模具标准化对于提高模具设计和制造水平、提高模具质量、 （ ）、降低成本、节约材料和采用高新技术，都具有十分重 缩短制模周期 要的意义。 制订模具标准应有利于对模具设计、模具制造精度与（ ） 模具质量 进行控制。 模具标准化体系包括四大类标准，即：（ ）以及模具基础标 模具工艺质量标准 准、模具零部件标准、模具生产相关的技术标准。 模具标准化体系包括四大类标准，即：模具基础标准、（ ） 模具零部件标准 、模具工艺质量标准及与模具生产相关的技术标准。 已颁布的塑料模具技术标准有（ ）、《塑料注射模模架》、 塑料注射模零件及技术条件 《塑料注射模技术条件》等标准。 已颁布的塑料模具技术标准有（ ）、《塑料注射模模架》、 塑料注射模零件及技术条件 《塑料注射模技术条件》等标准。 强度是指构件抵抗（ ）的能力。 破坏 强度是指构件抵抗（ ）的能力。 破坏 塑性是在某种载荷条件下材料产生（ ）的特性。 永久变形 （ ）是在某种载荷条件下材料产生永久变形的特性。 塑性 硬度测试方法有（ ）、刻线法和弹跳法等。 压入法 按照测量方法的不同，硬度不包括（ ） 微观硬度 交变载荷 破坏 摩擦 材料塑性 耐磨性 耐磨性 钢的组织转变规律 钢的牌号 金属特性
ID 1 2 3
问题 职业道德规范是指从事某种职业的人们在职业生活中所要遵 循的（）。 职业道德规范是指从事某种职业的人们在（）中所要遵循的 标准和准则。 职业道德包括两方面的内容：一方面是从事某种职业的人在 （ ）中处理各种关系、矛盾的行为准则；另一方面是评价从 事某种职业的人职业行为好坏的标准。 职业道德包括两方面的内容：一方面是从事某种职业的人在 职业生活中处理各种关系、矛盾的行为准则；另一方面是评 价从事某种职业的人（ ）好坏的标准。 以下哪项不是模具设计师的职业道德特点（ ）。 关于模具设计师的职业道德特点，以下说法错误的是（ ）。 关于模具设计师的职业道德要求，以下说法错误的是（ ）。 关于模具设计师的职业道德要求，以下说法错误的是（ ）。
模具设计师(冷冲模)_3级_理论知识鉴定试题库
单选题 下列关于表面粗糙度的说法错误的是（C）。 （A）是评定零件表面质量的一项重要指标 （B）有配合要求的表面粗糙度要求低 （C）有相 对运动的表面粗糙度要求高 （D）粗糙度值越低，加工成本越高。 多选题 以下表面粗糙度按测量方法中错误的是（BE）。 （A）检测法 （B）目测法 （C）非接触测量法 （D）接触测量法 （E）读数法 2.1.1.10公差等级的概念 判断题 根据公差等级系数不同，国家标准将公差分为20级，从IT01、IT0、IT1至IT18，等级依次降 低，而标准公差值依次增大。（√） 单选题 允许零件的实际尺寸在一个合理的范围内变动，这个允许尺寸的变动量就是（B）公差。 （A）形位（B）尺寸（C）实际（D）变动 单选题 制件图上的未注尺寸公差，通常按（D）处理。 （A）IT7（B）IT8（C）IT13（D）IT14 多选题 特别精密零件的公差配合用（ABC）。 （A）IT2 （B）IT3 （C）IT4 （D）IT6 （E）IT7 2.1.1.11配合的种类 判断题 配合种类：间隙配合、过渡配合和过盈配合。（√） 单选题 配合种类：间隙配合、（B）和过盈配合 （A）间隙配合 （B） 过渡配合 （C） 紧配 （D） 松配 单选题 轴的实际尺寸比孔的实际尺寸有时小，有时大，这样的轴和孔之间的配合属于（B）。 （A）间隙配合 （B） 过渡配合 （C） 紧配 （D） 松配 多选题 配合种类有（ABC）。 （A）间隙配合 （B） 过渡配合 （C） 过盈配合 （D） 松配（E）紧配 2.1.1.12基孔制概念 判断题 基孔制是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制 度。（√） 单选题 下列配合属于基孔制配合的有：（A） （A）H6/g7 （B）f6/j6 （C）g6/h7 （D）f6/h7 单选题 下列配合属于基孔制配合的有：（A） （A）H7/m6 （B）f6/j6 （C）g6/h7 （D）f6/h7 多选题 下列配合属于基孔制配合的有：（ABC）。 （A）H6/g7 （B）H6/j6 （C）H6/f5 （D）f6/h7 （E）g6/h7 2.1.1.13基轴制概念 判断题
模具技术-考试试题答案及评分标准
试题答案及评分标准：一、名词解释：（每小题3分，共9分）1.答案：使板料沿封闭曲线相互分离，若封闭曲线以内的部分为零件时称为落料。
2.答案：把剪裁或冲裁成一定形状的平板毛坯利用冲模变成开口空心工件的冲压工序。
3.答案：是一种在常温下，利用冲模在压床上对金属（或非金属）板料实施压力使其分离或变形，从而得到一定形状零件的加工方法。
二、填空题：（每空1分，共18分）1.答案：圆角带、光亮带、断裂带、毛刺。
2.答案：材料的机械性能、板料的纤维方向、板料的表面质量和侧边质量、零件的弯曲角、板料的厚度。
3.答案：凹、凸、凸、凹。
4.答案：阶梯凸模冲裁、斜刃冲裁、加热冲裁。
5.答案：倒装、正装。
三、问答题：（共30分）1.（5分）答案：①改进弯曲件局部结构及选用合适材料。
②在工艺上采取措施。
如进行一定的热处理等等。
③用补偿法减少回弹。
④改变变形区的应力状态以减少回弹⑤用拉弯法减小回弹。
2.（7分）答案：拉深工序中易出现起皱、拉裂、硬化的问题。
防止措施：①起皱：采用压边圈，提高材料的相对厚度，选用机械性能бs/бb小的材料，改善模具结构等可以防起皱。
②拉裂：采用具有较好机械性能的材料，材料及模具要求高的光洁度，凸、凹模圆角半径及其间隙适中，润滑等均可以防拉裂。
③硬化：尽可能选一次拉深。
多次拉深时，选择适当的拉深系数并在其间可采用一定的热处理以减小其硬化程度，提高塑性并选用适当的模具结构及良好塑性的工件材料。
3.（8分）答案：冲裁件质量指标为断面质量、尺寸精度、形状误差，其影响这些指标的因素有很多。
①影响断面质量的因素A. 材料性能的影响：如塑性好的材料，断面质量好B. 模具间隙的影响：过大的间隙，毛刺大；过小的间隙，二次剪切，断面质量差。
C. 模具刃口钝利情况的影响：凸模磨钝，落料件产生毛刺；凹模磨钝，冲孔件产生毛刺。
D. 模具和设备的情况：模具导向装置、压力机滑块导向精度高、断面质量好。
②影响尺寸精度的因素A. 模具的制造精度：模具的制造精度高时工件的尺寸精度高，相差2-4级。

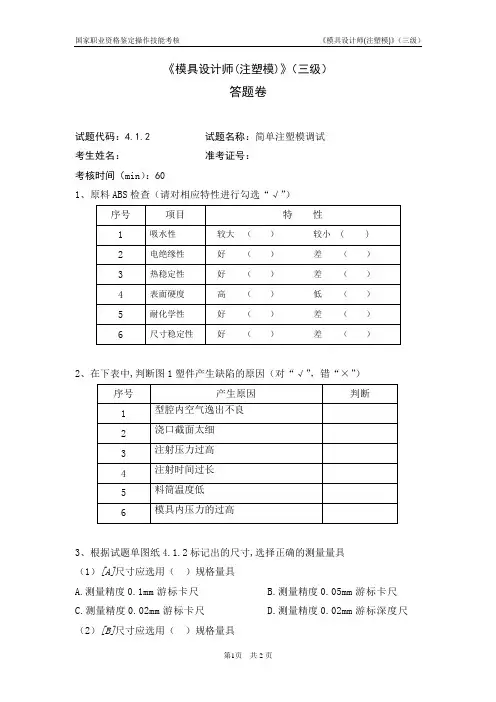

模具设计师(注塑模)_3级_操作技能鉴定4.1.2答题卷
《模具设计师(注塑模)》（三级）
答题卷
试题代码：4.1.2 试题名称：简单注塑模调试
考生姓名：准考证号：
考核时间（min）：60
1、原料ABS检查（请对相应特性进行勾选“√”）
2、在下表中,判断图1塑件产生缺陷的原因（对“√”，错“×”）
3、根据试题单图纸4.1.2标记出的尺寸,选择正确的测量量具
（1）[A]尺寸应选用（）规格量具
A.测量精度0.1mm游标卡尺
B.测量精度0.05mm游标卡尺
C.测量精度0.02mm游标卡尺
D.测量精度0.02mm游标深度尺（2）[B]尺寸应选用（）规格量具
A.测量精度0.1mm游标卡尺
B.测量精度0.05mm游标卡尺
C.测量精度0.02mm游标卡尺
D.测量精度0.02mm游标深度尺
(3)[C]尺寸应选用（）规格量具
A.游标深度尺
B.游标高度尺
C.游标卡尺
D.游标万能角度尺
(4)[D]尺寸应选用（）规格量具
A.测量精度0.1mm游标卡尺
B.测量精度0.05mm游标卡尺
C.测量精度0.02mm游标卡尺
D.测量精度0.02mm游标深度尺。
模具设计师注塑模三级理论知识模拟试题及答案解析(3)
模具设计师注塑模三级理论知识模拟试题及答案解析（3）(1/40)判断题第1题是否爱岗敬业是评价模具设计师业务素养的一个指标。
( )A.正确B.错误下一题(2/40)判断题第2题第一角画法中左视图要画在主视图的右面。
( )A.正确B.错误上一题下一题(3/40)判断题第3题利用坐标标注时，定义的原点必须与坐标系的原点重合。
( )A.正确B.错误上一题下一题(4/40)判断题第4题同一基本尺寸，公差等级越高，标准公差数值越小，也即尺寸精确程度越高。
( )A.正确B.错误上一题下一题(5/40)判断题第5题若采用基孔制，则选择配合的关键是确定孔的基本偏差代号。
( )A.正确B.错误上一题下一题(6/40)判断题第6题强度是指构件抵抗破坏的能力。
( )A.正确B.错误上一题下一题(7/40)判断题第7题热处理是将钢在固态下加热到预定温度，保温一定时间，然后以预定方式冷却到室温的一种热加工工艺。
( )A.正确B.错误上一题下一题(8/40)判断题第8题常用碳素结构钢的牌号表示法是由代表屈服点的字母(Q)、屈服点数值、质量等级符号及脱氧方法符号等四部分组成。
( )A.正确B.错误上一题下一题(9/40)判断题第9题合金结构钢40Cr具有高的抗弯、抗扭疲劳特性，但是韧性较差。
( )A.正确B.错误上一题下一题(10/40)判断题第10题热固性塑料的废料通常可回收再利用。
( )A.正确B.错误上一题下一题(11/40)判断题第11题分型面的位置要有利于模具加工、排气、脱模及成型操作，无须考虑塑件的精度和表面质量。
( )A.正确B.错误上一题下一题(12/40)判断题第12题淬火后中温回火的热处理方法称为调质处理。
( )A.正确B.错误上一题下一题(13/40)判断题第13题注塑模具调试应先进行调整前检查，在试模过程中进行缺陷的检查、分析，再根据缺陷进行调整。
( )A.正确B.错误上一题下一题(14/40)判断题第14题在几何造型的同时，在计算机内自动形成零件三维几何模型数据库。
模具设计师(上机试卷评分表)
顶出系统设计正确、合理
10
位置不对一处扣1分
⑤
冷却系统设计正确、合理
10
喷嘴、管塞一个不合理扣0.5分
3
装配图10
分
①
文件名正确
2
文件名不正确扣2分
②
各视图放置布局、比例合理
5
位置不正确或比例失调一处扣0.5分
③
剖面线修改正确
3
一处不正确扣0.5分
总分
考评员签名：核分人：
200年月日
10
确
10
没有遮蔽分型面、毛坯各扣1分
⑥
保存文件名正确
1
保存文件名不正确扣1分
2
模架及冷却系统设计50分
①
创建文件名正确
2
创建文件名不正确扣2分
②
模架及组件选择正确、有装配
18
定位环、浇口衬套、止动销等一个不正确扣1分
③
浇注系统设计正确、合理
10
位置有偏差扣1分
福建省职业技能鉴定
模具设计师（注塑）（三级）上机试卷评分表
姓名准考证号
题
序
配分
项目
得
分
扣分细则
扣分
得分
本题
小计
1
工件造型及模
芯设计40
分
①
文件夹、文件名正确
3
文件夹创建不正确扣2分
文件名不正确扣1分
②
零件三维造型正确
13
一个尺寸错误扣0.5分
③
拔模斜度(共三处)
3
每处1分,方向错误不得分.
④
分型面创建并选择正确
