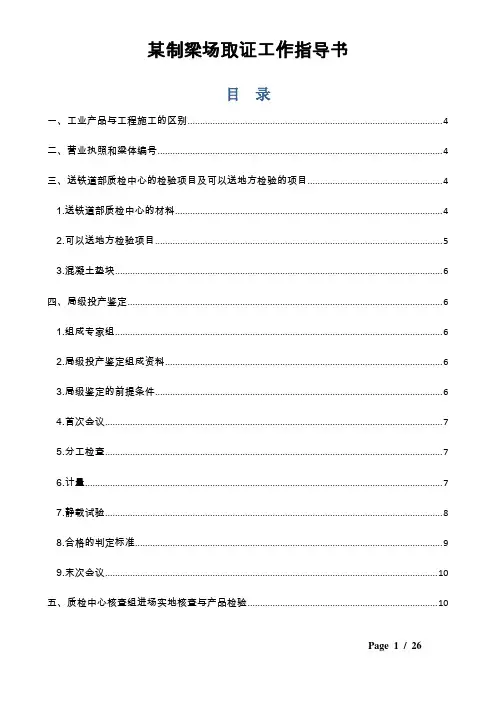

某制梁场取证工作指导书目录一、工业产品与工程施工的区别 (3)二、营业执照和梁体编号 (3)三、送铁道部质检中心的检验项目及可以送地方检验的项目 (3)1.送铁道部质检中心的材料 (3)2.可以送地方检验项目 (4)3.混凝土垫块 (4)四、局级投产鉴定 (5)1.组成专家组 (5)2.局级投产鉴定组成资料 (5)3.局级鉴定的前提条件 (5)4.首次会议 (6)5.分工检查 (6)6.计量 (6)7.静载试验 (7)8.合格的判定标准 (8)9.末次会议 (9)五、质检中心核查组进场实地核查与产品检验 (9)1.实地核查的目的和合格的标准 (9)2.产品检查的合格标准 (9)3.核查组人员组成 (9)4.核查组人员分工 (9)5.首次会议 (10)6.产品抽样 (10)7.试验检查 (10)8.现场考核 (11)9.特殊工序考核 (11)10.静载试验 (13)11.座谈会 (14)12.末次会议 (14)六、计量、试验、工装、设备、物资 (14)1.计量 (14)2.试验 (16)3.工装 (16)4.设备 (17)5.物资 (18)七、工艺文件 (20)1.企业产品标准 (20)2.工艺细则 (21)3.作业指导书 (21)八、产品档案 (22)1.制造技术证明书 (22)2.原材料检验报告 (22)3.工序检验记录 (22)4.产品检验 (23)九、施工图 (23)十、人力资源 (23)十一、质量管理职责 (24)十二、弹性上拱度和上拱度 (25)1.弹性上拱度 (25)2.上拱度 (25)说明：本指导书中意见仅供参考，所选用标准及执行办法以《认证细则》为准。

一、工业产品与工程施工的区别1.铁路预制梁属工业产品，必须取得生产许可证（QS）2.工业产品按原材料检验、工序检验、产品检验进行产品质量控制。

3.工程施工按检验批、分项工程、分部工程、单位工程验收。

4.在标准执行上，工业产品是执行技术条件管理的标准。

工程施工执行施工规范和验标。

5.混凝土养护试件上，自然养护，预制执行《取证细则》；线下工程耐压600度天同条件试块。

二、营业执照和梁体编号1．梁场在所在“桥梁预制”或“混凝土制品”。

2．梁体编号：T梁按TB/T 3043-2005，T梁技术条件中最后一页有关条款。

例：FQZ32-0123注：FQ为梁场汉语拼音的头、Z为直曲类别、32为跨度、0123为大流水号（流水号可以连续编）3.梁场名称、公章……三、送铁道部质检中心的检验项目可以送地方检验的项目1.送铁道部质检中心的材料⑴梁体混凝土配合比（试件）耐久性。

T梁：抗冻（200次）、抗渗（P20）、抗氯离子渗透性能、抗腐蚀（耐久性）＞1 ⑵封锚封端混凝土试件耐久性（除上述四项）如果采用原梁体配合比，掺入适量膨胀剂 (外掺法，加入8％~10％)，可以减少用水量。

可以不做混凝土的耐久性，但梁场必须做验证性试验。

包括一个7天强度、一个28天强度和限制膨胀率、干缩性这两个试验。

坍落度为5~7cm 。

⑶防水层保护层混凝土配合比耐久性（四项）300天冻融循环，时间长要早送。

⑷原材料的碱含量和氯离子含量，必须送质检中心。

每立方米混凝土，总碱含量，氯离子总含量。

⑸砂石料碱活性，必须送质检中心。

●岩相法：检验砂石料检验碱——碳酸盐反应；●砂浆棒法：检验碱——硅酸盐反应；膨胀率0.1％以内为合格；在0.1~0.19之间要做抑制效能试验（合格后可以使用）每立方米混凝土总碱含量不超过3㎏；当≥0.2时，不能使用。

⑹防水涂料、防水卷材、金属预埋件，必须送铁道部质检中心。

⑺关键项点减水剂的钢筋锈蚀性试验（护筋性）及减水剂、压浆剂的全项都要送质检中心。

2.可以送地方检验项目⑴锚具执行标准TB/T 3193-2008的标准，不能引用GB34170，TB执行标准严于GB。

⑵钢绞线主要是松弛。

二十五局中心试验室，其他一般可以自检。

⑶PVC管有的组要求80％聚氯乙烯含量。

注：有掺石膏作假的、一敲即碎。

河北几家质量一般都不行，用火一烧就着。

⑷钢筋碳当量只做螺纹钢HRB335，圆钢不用做。

注：每一个钢场可以只检任意一种规格就可以。

另外，质检中心不指定验的，其他有资质地方都可以检。

3.混凝土垫块（特殊性）由生产厂家提供质检中心进厂委托抽样的报告，有效期为一年。

注：否决项之一，有的场出假报告，全项检测费用10万，有的梁静载试验时在垫块处开裂。

四、局级投产鉴定（在报）1.组成专家组一般5~7人，时间一般1~2天；2.局级投产鉴定组成资料（共9项）⑴鉴定意见；⑵工装确认表；⑶设备确认表；⑷检测仪器设备确认表；⑸技术人员确认表；⑹计量、试验、质检人员确认表；⑺静载试验报告（只看报告表，不要挠度记录）；⑻箱梁、T梁都是3片，梁外形外观检查评分表（当天出结果）；⑼专家组人员名单，要本人签字，提前把表打出来。

注：⑴~⑹、⑼项上会就拿出来，⑺、⑻当天检定，当天出结果。

3.局级鉴定的前提条件⑴首片梁终张拉30天以上（含30天）；⑵成品梁4片以上（至少封锚，封锚即算成品梁）；⑶T梁封锚一个梁类30片，箱梁10片就可以了。

注：多封容易出问题；地方质量监督局查处。

20m梁只有18片，委托检验即可，只做静载试验和产品检验，内业一概不查。

4.首次会议梁场准备汇报材料及梁场人员分工配合表（会务手册，不要装订）⑴主持人：一般局科技部长或派一个科技部人员双方介绍人员：首先介绍专家，然后介绍四公司领导，一直到梁场…各部长，试验室…；梁场场长汇报，时间不要太长，3页纸就够了。

专家组组长分工；首次会议结束。

5.分工检查试验：⑴主要检查质检中心各种检测报告、封锚混凝土验证、混凝土耐久性所有项目，尤其怕漏检（时间偏长）。

检查14天强度和弹模方法、28天压浆试件（抗折，一般合格）；⑵检查试验室设备，含房间、设备、养护室、留样室、试件编号、间隙、探头位置、温控怎么样等等。

6.计量⑴计量仪器设备、器具的管理台账；⑵查送检计划台账；⑶查千斤顶、压力表送检计划；⑷查发放台账；⑸查回收台账；⑹自校记录；⑺网路图、溯源图、管理卡片；⑻千斤顶标定记录；⑼各种标定证书，有没有问题。

注：查出来赶紧去换去改。

7.静载试验首片梁必须做，上台就做⑴设备：⑵人员：⑶千斤顶标定（重点讲）以每2Mpa为一级（最大荷载的1/10）加载至最大荷载后，2~3级即可，共计标3回。

千斤顶以中轴线各转90°后再做3次。

计算——元线性回归方程得：Y=a+bx，求出a、b系数。

计算——每一级下校验系数k。

K=千斤顶油缸的面积×Mpa/KN=1.0~1.05之间计算出相关问题γ=0.9999以上千斤顶属于计量器具，自己标，不用到地方去标。

自购，300吨——终张拉；200吨传感器静载试验。

⑷静载试验TBT2092-2003 公式牢记座谈会必背分两次循环，加荷：0-0.6-0.8-1.0 持荷10分钟持荷3分钟0-0.6-0.8-1.0-1.1-1.2持荷20分钟0-1.0持荷3分钟1.0以后持荷5分钟跨中表，11面小旗，（5个监表、秒表，6个挠度记录）。

中间这个，油顶，在高（低）吨位时，跨中油表加荷加载时稍慢于其他压力表（经验）。

一般2个小时完成。

在另4个举旗后，中间再举旗，时间尽量缩短。

8.合格的判定标准⑴刚度：挠度比合格Ψ*f实测/L≤1.05*f设计/LΨ=1.0409⑵裂缝：一种没有裂缝。

如果有裂缝，不到底板处也合格（边梁施工断缝一定要通到底）张拉边梁时，先张拉靠近挡碴墙侧钢束。

红蓝铅笔的使用，标识裂缝位置尺寸。

9.末次会议专家组与梁场交换意见，提出整改意见。

找问题，挑毛病。

五、质检中心核查组进场实地核查与产品检验（取证）1、实地核查的目的和合格的标准⑴目的：实地核查梁场（软件部分），质量体系是否能长期稳定的进行，生产出合格的产品。

⑵合格的标准：没有否决项（《实地核查取证细则》第7章29条53款，八个否决项），轻微不符合项（不大于12项）。

2.产品检查的合格标准关键项点100％合格，没有关键项点不合格。

一般主要项点得分大于85分，单片梁最低分大于80分。

跨度保障——支座板，绝对要与底模板采用螺栓联接，必须量尺寸。

3.核查组人员组成一般由4人或5人组成，时间是3~4天，不允许5天。

梁场配合人员外检要特别熟练。

4.核查组人员分工⑴组长责任：必须检查《实地核查取证细则》中第4.5.6章内容，（可能的情况下检查第2章）以及现场考核、特殊工序考核、参加静载试验。

安质部长、总工责任：15个关键项点以及否决项要牢记。

⑶审核员责任：1.2.3.7章。

配合检查梁上部分外观——1人，试验，静载试验——1人，外形外观检查——1人。

有时候会交叉。

5.首次会议会议全称：（会标）某局集团第某工程有限公司@@@@@制梁场桥梁生产许可证审查会⑴主持人为组长⑵双方介绍人员⑶梁场场长汇报（4~5页就可以了）组长负责分工，“有时宣布纪律”。

在取证的时候，资料全进屋（会议室）首次会议完后，查看局级认证资料或意见。

6.产品抽样根据抽样图确定静载试验梁和外型外观受检梁。

场长、总工要带去看梁，吊上试验梁。

工程部部长抓紧计算加载计算书，总工复核，准备第二天做静载试验。

千斤顶要提前2~3天标完。

一般选终张时间偏短，强度、弹模偏低的。

有曲线一般不取直线。

7．试验检查（压完试件就给分）●初张强度●14天终张强度、弹模●28天强度及弹模●28天压浆试件、压浆强度（拉拆易出问题）●28天封锚强度●28天防水保护层强度外形外观：桥上4人，桥下4人。

8.现场考核(现场不原谅)重现场、重实作（特殊工序：浇筑、张拉、压浆）、重来源于现场的数据，如10%的不同步率等等。

⑴钢筋加工场已绑扎的梁体钢筋间距、胶管平顺度（特别注意胶管控制）、绑扎底横筋、垫块（数量布置形式）、扎丝、正反绑。

⑵搅拌站确认型号、标定记录、砝码、料仓标识是否正确，配合比怎么样。

⑶砂石料场砂石料关键看质量，碎石的针片状，软弱颗粒，连续级配等等。

⑷发电机房发电机功率、应急灯、消防器材⑸仓库，分类建库标识、分类建库、易燃品、低值易耗品、氧气、乙炔危险品、劳保用品发给工人，绑丝发放给工人。

⑹制梁区和存梁区制梁区：生产工艺、胶管端部、止浆护套安装。

存梁区：半成品梁、切丝未封锚、切丝未凿毛、封锚密实、钢绞线、锚具是否居中、钢筋3个钩子、砂浆是否满……。

⑺计量室和试验室计量室：油塞压力计、空调、房间、台帐试验室：标识、维护、看管理、重点看养护室首先给人留下好的印象。

9.特殊工序考核（3个工序，要安排好）⑴混凝土浇筑：注意天气情况（不要赶上下雨，一定要做好防雨设施）、浇筑顺序、混凝土质量（试验室：坍落度、含气量、混凝土温度、考核试件制作——编号、支座板的混凝土振捣（30型）做好深度标记线）。

⑵终张拉（重点）：①限位板使用是否配套（型号、槽深），必须知道限位板与钢绞线直径的关系；②工作锚、千斤顶与孔道要在同一条轴线上，做到“三同心”。
