移位寄存器
zuc算法的lfsr部分中移位寄存器总长度
zuc算法的lfsr部分中移位寄存器总长度ZUC算法中的LFSR（线性反馈移位寄存器）部分是该算法的关键组成部分之一，它的长度对于算法的安全性和性能起着重要的作用。
在这篇文章中，我们将全面介绍ZUC算法中LFSR部分的总长度，并解释它对于算法的性能和安全性的影响，以及如何选择合适的长度。
LFSR是一种基于位运算的寄存器，它能够生成伪随机序列。
在ZUC算法中，LFSR被用于生成密钥流，这是一种用于加密和解密数据的关键序列。
因此，LFSR的总长度直接影响了ZUC算法的安全性。
对于ZUC算法，LFSR的总长度是160位。
这个长度是经过密钥扩展算法计算出来的，并且是为了实现算法的安全性而选择的最优长度。
通过使用160位的LFSR，ZUC算法可以生成足够长的密钥流，以确保抵抗各种攻击，包括线性和差分攻击。
但是，LFSR的总长度也会对算法的性能产生一定的影响。
较长的LFSR可能会增加算法的计算复杂性和运算时间。
因此，在设计ZUC算法时，需要平衡安全性和性能。
选择160位的LFSR长度是基于可行性和效率方面的考虑，它既能够提供足够的安全性，又能够保持较高的算法性能。
另外，LFSR的总长度也是一种指导，以帮助开发者进行合理的密码学设计。
在实际应用中，除了选择合适的LFSR长度外，还应该注意密钥的选择和保护、算法的使用方式等其他因素。
只有将这些因素合理结合，才能够确保算法的安全性和性能。
总之，ZUC算法中LFSR部分的总长度为160位。
这个长度既能够满足算法的安全性要求，又能够保持较高的性能。
在实际应用中，开发者应该综合考虑安全性、性能和可行性等因素，选择适当的LFSR长度，并注意其他相关因素的影响，以确保算法的安全性和可靠性。
8位移位寄存器原理
8位移位寄存器原理8位移位寄存器（8-bit shift register）是一种经典的数字电路元件，在计算机和电子系统中被广泛应用。
它能够将输入数据按位进行移动和暂时存储，并且可以通过控制信号来控制移位方向和操作模式。
本文将详细介绍8位移位寄存器的工作原理及其应用。
1.基本原理8位移位寄存器由8个触发器组成，每个触发器负责存储并传输一个位数据。
这些触发器可以是D触发器、JK触发器或T触发器，具体根据设计的需要来确定。
移位寄存器将相邻触发器的输出与输入连接起来，形成一个环形结构。
2.移位操作(1)串行移位：在串行移位模式下，数据从最低位（LSB）依次向最高位（MSB）移动。
数据可以从一个输入端（如D输入）输入，也可以从上一个触发器输出传输过来。
通过控制时钟输入信号，每个时钟周期，数据向左或向右移动一个位，新的数据进入移位寄存器的最低位，最高位的数据被移出。
移入的数据可以是新的输入数据，也可以是上一个触发器的输出数据。
这样，移位寄存器就可以暂时存储输入数据，并实现数据的移动，同时保持之前的数据不变。
(2)并行移位：在并行移位模式下，整个数据可以一次性输入或输出。
可以通过并行输入信号一次性输入8位数据，或者通过并行输出信号一次性输出8位数据。
3.移位方向4.控制信号控制信号是控制8位移位寄存器工作的重要因素，主要有以下几个：(1)时钟信号：用于控制数据的移动速度和时序，每个时钟周期移动一个位。
(2) 重置信号（Reset）：用于清除移位寄存器中存储的数据，将所有触发器的输出设为0。
(3) 并行输入信号（Shift/Load）：用于选择是进行串行移位还是并行移位。
当选择串行移位时，输入信号会逐位移入，否则，输入信号通过并行输入端一次性加载到移位寄存器。
(4) 移位方向信号（Shift Left/Right）：用于选择移位方向。
当设置为左移时，数据从最低位向最高位移动；当设置为右移时，数据从最高位向最低位移动。
移位寄存器工作原理
移位寄存器工作原理移位寄存器是数字电路中常见的一种逻辑电路，它在数字信号处理、数据存储等领域有着广泛的应用。
在实际的电子设备中，移位寄存器能够实现数据的移位、存储和转换，其工作原理十分重要。
本文将从移位寄存器的定义、分类、工作原理以及应用等方面进行详细介绍。
首先，移位寄存器是一种能够将数据进行移位操作的寄存器，它由多个触发器组成，能够实现数据的平行移位。
根据移位方向的不同，移位寄存器可以分为左移寄存器和右移寄存器两种类型。
左移寄存器是将数据向左移位，右移寄存器则是将数据向右移位。
移位寄存器的工作原理主要依赖于触发器的状态变化和时钟信号的控制，通过时钟信号的触发，数据可以按照设定的规则进行移位操作。
其次，移位寄存器的工作原理可以通过时钟信号和触发器的状态变化来解释。
在移位寄存器中，每个触发器都有两个稳定的状态，分别是置位和复位状态。
当时钟信号触发时，触发器的状态会发生变化，数据就会按照设定的方向进行移位。
对于左移寄存器来说，数据会从右向左移动，而右移寄存器则是从左向右移动。
通过时钟信号的不断触发，数据可以连续进行移位操作，实现数据的平行移位。
此外，移位寄存器在数字信号处理和数据存储中有着广泛的应用。
在数字信号处理中，移位寄存器可以用来实现数字信号的滤波、延时等功能。
在数据存储中，移位寄存器可以用来进行数据的缓存和转换，提高数据的处理效率。
此外，移位寄存器还可以用来实现逻辑运算、乘法和除法等操作，具有很高的灵活性和可编程性。
总的来说，移位寄存器是一种十分重要的数字电路，它能够实现数据的移位、存储和转换，具有广泛的应用前景。
通过对移位寄存器的工作原理进行深入理解，我们可以更好地应用它来解决实际的工程问题，提高数字电路的设计和应用水平。
希望本文能够对读者有所帮助，谢谢阅读！。
移位寄存器
移位寄存器移位是指在移位脉冲控制下，触发器的状态向左或向右依次转移的数码处理方式。
移位寄存器不仅能寄存数码，还具有移位功能。
移位寄存器由哪些部分组成？它是如何工作的？一、电路组成4个JK触发器+非门各个触发器只具有置0、置1功能。
移位控制信号同时加到各触发器的CP端。
JK触发器构成的4位单向右移寄存器二、工作过程00001 0 1 11FF0 FF1 FF2 FF3清0CP 110001000 JK 触发器构成的4位单向右移寄存器0串行输入D 3D 2D 1D 0串行输入二、工作过程00001 0 1 1清0CP 1100010000100 JK 触发器构成的4位单向右移寄存器串行输入D 3D 2D 1D 0CP 2001FF0 FF1 FF2 FF3串行输入二、工作过程00001 0 1 1清0CP 11000000100 JK 触发器构成的4位单向右移寄存器串行输入D 3D 2D 1D 0CP 2011010CP 31101FF0 FF1 FF2 FF3串行输入二、工作过程00001 0 1 1清0CP 1100000100 JK 触发器构成的4位单向右移寄存器串行输入D 3D 2D 1D 0CP 21010CP 3101CP 411101101 在CP 下降沿作用下，待存数码送到FF0，其他各触发器的状态与CP 作用前一瞬间低1位触发器的状态相同，即寄存器中的原有数码依次右移1位。
FF0 FF1 FF2 FF3串行输入并行输出串行输入串行输出JK触发器构成的4位单向右移寄存器当外部需要该组数码时，可从Q3 ～ Q0并行输出，也可再经4次移位将数码从Q3 端逐位输出，即串行输出。
除了右移寄存器外，还有左移寄存器。
既可左移，也可右移。
三、集成双向移位寄存器（a ）实物（b ）引脚排列并行数据输入端右移串行数据输入端左移串行数据输入端并行数据输出端操作模式控制端时钟脉冲输入端直接清零端74LS194集成双向移位寄存器74LS194逻辑功能表移位寄存器一、电路组成二、工作过程在CP下降沿作用下，寄存器中的原有数码依次右移1位。
移位寄存器讲解
移位寄存器讲解移位寄存器是一种常见的数字电路，它可以将输入数据进行移位操作，并将结果输出。
移位寄存器通常由多个触发器组成，每个触发器都可以存储一个二进制位。
通过控制触发器的时钟信号和输入数据的传输，移位寄存器可以实现不同的移位操作。
移位寄存器的应用非常广泛，例如在串行通信中，可以使用移位寄存器将并行数据转换为串行数据进行传输；在数字信号处理中，可以使用移位寄存器实现数字滤波器、数字乘法器等功能；在计算机系统中，可以使用移位寄存器实现移位运算、逻辑运算等操作。
移位寄存器的基本操作包括移位、清零和加载。
移位操作可以将寄存器中的数据向左或向右移动一定的位数，移位的方式可以是逻辑移位或算术移位。
逻辑移位是指在移位过程中，保持最高位不变，最低位填充0或1；算术移位是指在移位过程中，保持符号位不变，最低位填充0或1。
清零操作可以将寄存器中的所有位都清零，加载操作可以将输入数据加载到寄存器中。
移位寄存器的实现方式有多种，其中最常见的是串行移位寄存器和并行移位寄存器。
串行移位寄存器是由多个触发器组成的，每个触发器都与相邻的触发器串联，形成一个环形结构。
输入数据从一个触发器进入，经过多次移位后，最终输出到另一个触发器中。
并行移位寄存器是由多个触发器组成的，每个触发器都可以独立地存储一个二进制位。
输入数据可以同时进入多个触发器中，经过多次移位后，最终输出到多个触发器中。
移位寄存器的性能指标包括移位速度、存储容量和功耗等。
移位速度是指寄存器进行移位操作的速度，通常以时钟周期数或移位速率来衡量。
存储容量是指寄存器可以存储的二进制位数，通常以比特数来表示。
功耗是指寄存器在工作过程中消耗的电能，通常以功率或能量来衡量。
移位寄存器是一种非常重要的数字电路，它可以实现多种移位操作，并广泛应用于通信、信号处理、计算机系统等领域。
在设计移位寄存器时，需要考虑多种因素，如性能、功耗、可靠性等，以满足不同应用的需求。

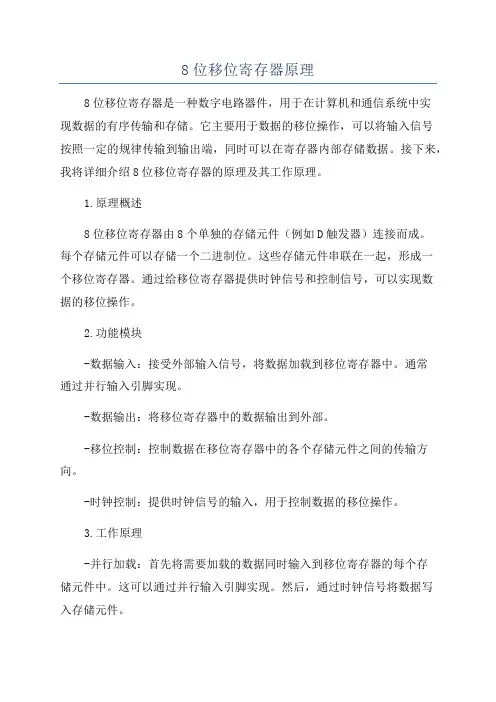

8位移位寄存器原理
8位移位寄存器原理8位移位寄存器是一种数字电路器件，用于在计算机和通信系统中实现数据的有序传输和存储。
它主要用于数据的移位操作，可以将输入信号按照一定的规律传输到输出端，同时可以在寄存器内部存储数据。
接下来，我将详细介绍8位移位寄存器的原理及其工作原理。
1.原理概述8位移位寄存器由8个单独的存储元件（例如D触发器）连接而成。
每个存储元件可以存储一个二进制位。
这些存储元件串联在一起，形成一个移位寄存器。
通过给移位寄存器提供时钟信号和控制信号，可以实现数据的移位操作。
2.功能模块-数据输入：接受外部输入信号，将数据加载到移位寄存器中。
通常通过并行输入引脚实现。
-数据输出：将移位寄存器中的数据输出到外部。
-移位控制：控制数据在移位寄存器中的各个存储元件之间的传输方向。
-时钟控制：提供时钟信号的输入，用于控制数据的移位操作。
3.工作原理-并行加载：首先将需要加载的数据同时输入到移位寄存器的每个存储元件中。
这可以通过并行输入引脚实现。
然后，通过时钟信号将数据写入存储元件。
-数据输出：通过将存储元件之一的输出引脚连接到输出端口，可以将移位寄存器中的数据输出到外部。
-时序控制：通过时钟信号的控制，可以确定数据在移位寄存器中传输和存储的时钟周期。
4.应用-数据传输：移位寄存器在通信系统中常用于将数据从输入端传输到输出端，通过移位操作可以实现数据的有序传输。
比如，在串行通信中，数据先经过并行串行转换器，然后通过移位寄存器按位传输。
-编码和解码：移位寄存器可以用于编码和解码操作。
通过移位操作和逻辑门电路，可以将输入的数据编码为特定的编码形式。
反之，也可以通过类似的方式将编码数据解码成普通二进制数据。
-时序控制：移位寄存器在时序电路中也经常被使用。
通过移位操作和时钟信号的控制，可以实现各种时序控制功能，如计数器、状态机等。
总结：8位移位寄存器是一种常见的数字电路器件，用于实现数据的有序传输和存储。
它由8个存储元件连接而成，可以通过移位控制和时钟控制实现数据的移位和存储操作。
3位移位寄存器的真值表
3位移位寄存器的真值表【最新版】目录1.引言2.3 位移位寄存器的定义和作用3.3 位移位寄存器的真值表的构建方法4.3 位移位寄存器的真值表的逻辑表达式5.3 位移位寄存器的真值表的应用6.结论正文1.引言在数字电路和计算机科学中，移位寄存器是一种重要的存储器件，它可以将数据进行循环移位，以实现数据的存储和传输。
其中，3 位移位寄存器是一种常见的移位寄存器类型，它可以将输入的数据每经过一个时钟周期，就向左或向右移动一位。
对于 3 位移位寄存器，我们需要构建其真值表，以便于分析其工作原理和逻辑功能。
2.3 位移位寄存器的定义和作用3 位移位寄存器是一种可以存储 3 位二进制数据的寄存器，它可以在时钟信号的作用下，将存储的数据进行循环移位。
其主要作用是实现数据的高速存储和传输。
3.3 位移位寄存器的真值表的构建方法为了构建 3 位移位寄存器的真值表，我们需要先理解什么是真值表。
真值表是一种用于描述逻辑电路输入和输出之间关系的表格，它通常包含4 个列，分别表示输入信号的 0 和 1，以及输出信号的 0 和 1。
在构建 3 位移位寄存器的真值表时，我们需要考虑所有的输入组合，以及对应的输出结果。
4.3 位移位寄存器的真值表的逻辑表达式通过构建真值表，我们可以得到 3 位移位寄存器的逻辑表达式。
逻辑表达式是描述逻辑电路输入和输出之间关系的数学公式。
对于 3 位移位寄存器，其逻辑表达式可以表示为：输出 = 输入 << 1其中，“<<”表示左移运算。
5.3 位移位寄存器的真值表的应用3 位移位寄存器的真值表可以帮助我们理解其工作原理和逻辑功能，同时也可以用于验证电路设计和进行逻辑分析。
在实际应用中，3 位移位寄存器常用于数据的高速存储和传输，以及数字信号的处理和控制。
移位寄存器实验心得
移位寄存器实验心得在数字电路实验中，移位寄存器是一个非常重要的组件，它在数字信号处理和数据存储中起着至关重要的作用。
通过对移位寄存器的实验，我对其工作原理和应用有了更深入的了解，并且积累了一些宝贵的实验心得。
首先，移位寄存器是一种能够将数据按位进行移动的寄存器，它可以实现数据的左移和右移操作。
在实验中，我使用了几种不同类型的移位寄存器，包括串行移位寄存器和并行移位寄存器。
通过对这些寄存器的实验，我发现它们在数据处理中具有非常灵活的应用方式，能够满足不同的需求。
其次，通过实验我了解到移位寄存器在数字信号处理中的重要性。
在实际应用中，移位寄存器可以用来实现数字信号的平移、延迟和时序控制等功能。
在数字滤波、数字调制解调、数字信号处理等领域，移位寄存器都扮演着不可或缺的角色。
另外，通过实验我还学会了如何使用移位寄存器来实现数据存储和传输。
在实验中，我将移位寄存器和其他逻辑门电路结合起来，实现了数据的存储和传输功能。
这种方法可以在数字系统设计中发挥重要作用，提高数据处理的效率和可靠性。
在实验中，我还发现了一些需要注意的问题。
首先是移位寄存器的时钟信号。
在实际应用中，时钟信号的频率和相位对移位寄存器的工作有着重要影响，需要合理设计和控制。
其次是移位寄存器的级联和级联。
在实验中，我发现级联多个移位寄存器可以实现更复杂的数据处理功能，但是需要注意级联的时序和逻辑关系，以避免出现故障。
总的来说，通过对移位寄存器的实验，我对其工作原理和应用有了更深入的了解，并且积累了一些宝贵的实验心得。
移位寄存器在数字信号处理和数据存储中具有非常重要的作用，它可以实现数据的移动、存储和传输等功能，对于数字系统设计和数字信号处理具有重要意义。
希望通过不断的实验和学习，我能够更深入地理解移位寄存器的工作原理和应用，为将来的工程实践打下坚实的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双向移位寄存器的设计
一、实验目的
利用数字电路设计中移位寄存器的相关知识，通过课程设计更加深入的了解移位寄存器的功能。
在计算机中常要求寄存器有移位功能。
如在进行乘法时要求将部分积右移在将并行传送的数转换成串行数时也需要移位。
因此移位寄存器的设计是必要的。
二、硬件要求
主芯片Altera EPM7128SLC84-15，时钟信号，拨码开关。
三、实验内容
设计一个双向移位寄存器
四、实验原理
用VHDL语言描述任意分频数的分频器,并实现占空比任意设置.每当系统时钟上升沿到来时,计数器就加计数一位(可任意设置为N位),当计数值到达预定值时就对分频时钟翻转.这样就会得到一个连续的时钟脉冲. 当移位信号到来时,移位寄存器就对存储的二进制进行移位操作.移位寄存方式可自行设置(可左移,右移,一位移,多位移位寄存)。
五、实验源程序
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity tdirreg is port (clk: in std_logic;
din: in std_logic;
dir : in std_logic;
op_l: out std_logic;
op_r: out std_logic);
end tdirreg;
architecture a of tdirreg is
signal q: std_logic_vector(7 downto 0);
begin
process(clk)
begin
if clk'event and clk= '1'then
if dir = '0' then
q(0) <= din;
for i in 1 to 7 loop
q(i) <= q(i-1);
end loop ;
else
q(7) <= din;
for i in 7 downto 1 loop
q(i-1) <=q(i);
end loop ;
end if;
end if;
end process ;
op_l <= q(7);
op_r <= q(0);
end a;
六波形仿真结果
dir为一个控制信号，clk为时钟控制信号，din为输入信号，表示要存入的数据，op_r表示右移，从高位到低位，后得到的结果，op_l表示左移，从低位
到高位后得到的结果。
如图所示，当dir为0时，op_r输出的是右移的结果，
遇到一个clk的下降沿时，输入数据右移一位。
op_l输出的是左移的结果，遇到一个clk的下降沿时，输入数据左移一位。
当dir为1时，op_r与op_l与上述相反。
