雷诺护垫施工工艺
雷诺护垫施工程序及施工方法
雷诺护垫施工程序及施工方法雷诺护垫施工程序及施工方法1. 引言在本文档中，将详细介绍雷诺护垫施工的程序和方法。
雷诺护垫施工是指在建筑工程中使用雷诺护垫进行地基处理的过程。
通过本文档，施工人员可以了解到雷诺护垫施工的各个步骤和具体操作方法，以确保施工过程顺利进行。
2. 护垫材料准备2.1 确定护垫的类型和规格2.2 确定护垫的数量和尺寸2.3 购买所需的护垫材料2.4 安装和调试护垫设备3. 施工前准备3.1 清理施工现场3.2 对施工现场进行测量和标记3.3 检查施工设备和工具的完好性3.4 准备施工所需的辅助材料和物品4. 护垫施工程序4.1 打桩4.1.1 确定打桩的位置和间距4.1.2 准备打桩设备和工具4.1.3 打桩操作步骤4.2 安装护垫4.2.1 将护垫放置在打桩位置4.2.2 固定护垫4.2.3 检查护垫的安装质量5. 护垫施工方法5.1 单层护垫施工方法5.2 多层护垫施工方法5.3 护垫与其他土工材料的组合施工方法6. 施工质量控制6.1 施工前的质量控制6.2 施工过程的质量控制6.3 施工后的质量验收7. 施工安全措施7.1 安全技术措施7.2 施工现场的安全管理7.3 施工人员的安全培训8. 护垫施工注意事项8.1 施工过程中的注意事项8.2 施工人员的注意事项8.3 施工设备的注意事项9. 维护与保养9.1 定期检查护垫的使用状况 9.2 清理和维护护垫设备9.3 处理护垫损坏或失效的情况本文档所涉及附件如下：- 施工现场照片- 施工设备使用说明书- 施工质量检验记录表本文档所涉及的法律名词及注释：- 护垫：一种地基处理材料，具有隔离、抵抗和排水的功能。
- 打桩：使用机械设备将桩体驱入土壤中的过程。
- 施工质量控制：通过采取相应的措施，确保施工质量符合相应标准和要求。
雷诺护垫施工工法精编版
雷诺护垫施工工法精编版MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】陈斯岭护岸工程施工工法一、范围适应于本工程陈斯岭雷诺护垫防护工程二、材料1、雷诺护垫的石料采自规定的料场，石料材质坚实新鲜，无风化剥落层或裂纹，石材表面无污垢、水锈等杂质。
2、雷诺护垫为一次成型生产，除盖板外，边板、端板、隔板及底板间不可分割，格宾雷诺护垫尺寸6m×2m×（长×宽×高），网孔规格为7cm（D）×9（L）cm，钢丝为三绞合形式，绞合部分长度为±；网格钢丝直径，边缘钢丝直径，钢丝表面镀层采用热厚镀锌。
钢丝抗拉强度350-500N/mm 2，延伸率不低于10%。
雷诺护垫采用钢丝网包石制成，雷诺护垫内所填的块石要求选用未风化石料，块石粒径不小于15cm，空隙可用小块石填充，石料填充要求人工码砌，采用大石做骨架，小石填缝，并要求填充紧密，孔隙率不大于20%。
三、雷诺护垫施工1、雷诺护垫铺砌前，根据设计图纸的要求先铺设一层厚度为150mm的砂砾垫层。
铺设垫层前，先将地基平整夯实，砂砾垫层厚度铺填均匀。
2、雷诺护垫按设计要求指定生产厂家定型生产，产品出厂前已按标准组装，运到工地后，由人工将组装好的雷诺护垫立起隔板、折起边板。
3、坡面防护，将组装好的雷诺护垫一个紧靠一个整齐地摆放在坡面上，标准为：①隔板垂直于坡面方向；②护垫两端的格子长度不一致，摆放时注意方向统一，以保证相对应的隔板、边板在同一直线上。
4、在坡顶上用长木桩固定住护垫，防止其下滑异位造成顶部不齐。
可以通过不绞合长边板，与相邻护垫套进，底板重叠来做成曲线或斜角。
5、把雷诺护垫依次排开并安装到位后方可进行装填。
四、填充石料施工1、从坡底往坡顶方向进行装填。
逐格往坡顶方向装填，避免由于没装填满露出隔板而造成隔板弯曲。
2、同时为了避免单边装填所引起的顺坡方向的边板往两边弯曲变形，边板的两边石头同时进行装填。
雷诺护垫施工工法
雷诺护垫施工工法雷诺护垫施工工法文档模板范本一、引言雷诺护垫施工工法是一种用于道路和建造物护坡的创新施工方法。
通过使用特殊的护坡垫和施工工艺，可以提供强大的护坡能力，同时提高工程的可持续性和美观性。
本文档旨在详细介绍雷诺护垫施工工法的应用和技术细节，使读者能够全面了解这一施工方法。
二、技术原理1. 雷诺护垫的特点和优势1.1 护坡能力强：雷诺护垫采用高密度聚乙烯材料制作，具有出色的耐压和耐腐蚀性能，可以有效反抗水流和土壤侵蚀，保护坡面稳定。
1.2 环保低碳：雷诺护垫可以回收再利用，减少对环境的影响，符合可持续发展的要求。
1.3 美观实用：雷诺护垫表面可种植植物，形成绿化护坡，美化环境，同时具有良好的透水性能和防滑效果。
2. 施工工艺概述2.1 基础处理：清理施工区域的杂物和表层土壤，确保施工基底平整坚固。
2.2 垫层铺设：将雷诺护垫按照设计要求铺设在施工基底上，注意与基础之间的密切连接。
2.3 固定连接：使用专用的固定件将雷诺护垫坚固地固定在地面上，确保整个护坡系统的稳定性和完整性。
2.4 排水处理：在雷诺护垫上设置适当的排水设施，确保雨水能够顺利排出，防止局部积水和泥石流的发生。
三、施工注意事项1. 施工前准备1.1 设计方案：根据实际情况制定详细的设计方案，包括护坡的高度、坡度、垫层数量等等。
1.2 材料准备：选用质量合格的雷诺护垫和固定件，准备施工所需的其他辅助材料和设备。
2. 施工过程2.1 施工组织：合理安排施工人员和设备，确保施工过程的顺利进行。
2.2 质量控制：对每一道工序进行严格的质量检查，确保施工质量符合要求。
2.3 安全施工：严格遵守安全操作规程，保证施工现场的安全。
四、施工案例展示本章节将介绍几个使用雷诺护垫施工工法的成功案例，包括道路护坡、建造物护坡等。
五、常见问题解答这一章节将回答一些读者可能会遇到的常见问题，匡助读者更好地理解和应用雷诺护垫施工工法。
六、本文档所涉及附件1. 设计方案示意图2. 施工工艺流程图3. 雷诺护垫产品参数表4. 固定件使用说明书5. 施工现场照片七、本文档所涉及的法律名词及注释1. 护坡：指用于防止土质被水流冲刷、侵蚀和崩塌的结构或者设施。

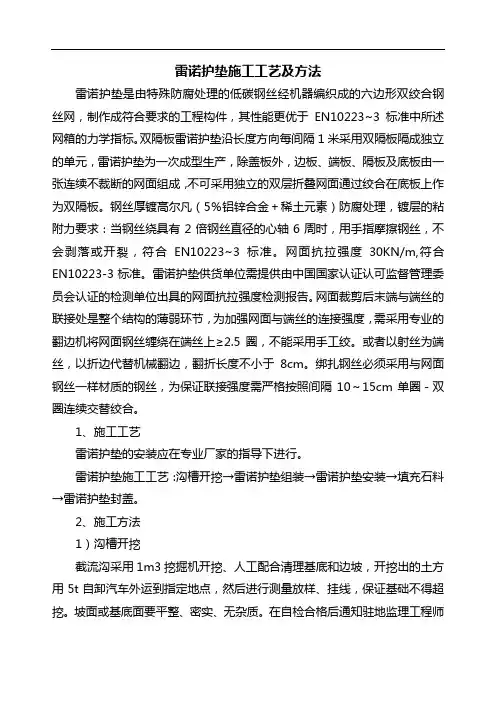

雷诺护垫施工工艺及方法
雷诺护垫施工工艺及方法雷诺护垫是由特殊防腐处理的低碳钢丝经机器编织成的六边形双绞合钢丝网，制作成符合要求的工程构件，其性能更优于EN10223~3标准中所述网箱的力学指标。
双隔板雷诺护垫沿长度方向每间隔1米采用双隔板隔成独立的单元，雷诺护垫为一次成型生产，除盖板外，边板、端板、隔板及底板由一张连续不裁断的网面组成，不可采用独立的双层折叠网面通过绞合在底板上作为双隔板。
钢丝厚镀高尔凡（5％铝锌合金＋稀土元素）防腐处理，镀层的粘附力要求：当钢丝绕具有2倍钢丝直径的心轴6周时，用手指摩擦钢丝，不会剥落或开裂，符合EN10223~3标准。
网面抗拉强度30KN/m,符合EN10223-3标准。
雷诺护垫供货单位需提供由中国国家认证认可监督管理委员会认证的检测单位出具的网面抗拉强度检测报告。
网面裁剪后末端与端丝的联接处是整个结构的薄弱环节，为加强网面与端丝的连接强度，需采用专业的翻边机将网面钢丝缠绕在端丝上≥2.5圈，不能采用手工绞。
或者以射丝为端丝，以折边代替机械翻边，翻折长度不小于8cm。
绑扎钢丝必须采用与网面钢丝一样材质的钢丝，为保证联接强度需严格按照间隔10～15cm单圈－双圈连续交替绞合。
1、施工工艺雷诺护垫的安装应在专业厂家的指导下进行。
雷诺护垫施工工艺：沟槽开挖→雷诺护垫组装→雷诺护垫安装→填充石料→雷诺护垫封盖。
2、施工方法1）沟槽开挖截流沟采用1m3挖掘机开挖、人工配合清理基底和边坡，开挖出的土方用5t自卸汽车外运到指定地点，然后进行测量放样、挂线，保证基础不得超挖。
坡面或基底面要平整、密实、无杂质。
在自检合格后通知驻地监理工程师验收。
2）雷诺护垫组装⑴取一个雷诺护垫单元置于平实的地面展开，首先用脚踩住隔板两边，用手拉起隔板，整平底板由于折叠造成弯曲部分；⑵立起隔板，对底部没有机械折痕的隔板，用脚往两边踩，然后立起隔板。
避免由于单边踩或踩得位置不准确等原因造成的隔板高度不足及高度不一致；⑶用木板压住边板底部边线，折起边板，确保底板在同一直线上，而且边板有足够的高度；⑷折起前后长边板，用15cm长的钢丝绞合隔板与边板、边板与边板相接的14个点。
雷诺护垫施工工艺
雷诺护垫施工工艺
导言:
雷诺护垫是一种新型地面保护材料，它具有防滑、防水、隔音、耐磨等特点，广泛应用于各种场所，如商场、医院、学校、办公室等。
本文将介绍雷诺护垫的施工工艺，帮助您了解如何正确进行雷
诺护垫的安装，确保其能有效发挥其性能和功能。
一、准备工作
在进行雷诺护垫施工之前，首先需要进行一些准备工作，以确
保施工的顺利进行：
1. 确定施工区域：根据实际需要，确定需要铺设雷诺护垫的区域，并进行测量，确保准确计算所需材料的数量。
2. 基层处理：清理施工区域的地面，确保其干净、平整、无尘、无油污等，可以采用清扫、刷洗、抛光等方式进行处理。
3. 检查地面状况：对地面进行仔细检查，查找地面的裂缝、凹
凸不平、松动等问题，如有需要，应进行修补和处理。
二、施工步骤
1. 定位布线：根据施工图纸和测量结果，使用打线工具进行定位布线，确定雷诺护垫的铺设位置和方向。
2. 胶水涂布：将胶水均匀涂布在地面上，使用专用的刮板工具将胶水刮平，确保胶水分布均匀。
3. 铺设雷诺护垫：将雷诺护垫从一侧放置到胶水上，按照事先确定的方向和位置，逐块铺设。
在铺设过程中要注意将各块护垫的边缘紧密贴合，确保无空隙。
4. 压实护垫：使用专用的压实工具，将铺设好的雷诺护垫进行压实，确保其与地面粘结紧密，同时排除空气和气泡。
5. 过渡处理：如有需要，在雷诺护垫与其他地面材料接缝处，采取过渡处理措施，保证整个地面的平整度和美观性。
6. 后期处理：等待胶水干燥后，使用刷子或抹布清除地面上的胶水残留，确保地面的整洁。
三、注意事项
在进行雷诺护垫施工的过程中，需要注意以下事项：。

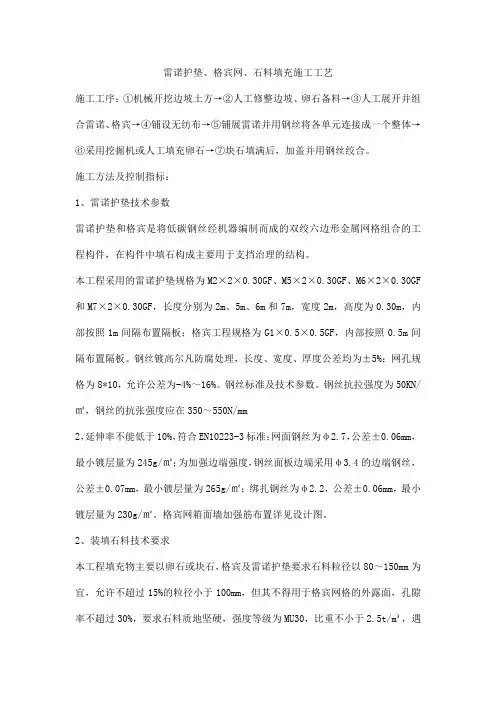

雷诺护垫、格宾网、石料填充施工工艺
雷诺护垫、格宾网、石料填充施工工艺施工工序：①机械开挖边坡土方→②人工修整边坡、卵石备料→③人工展开并组合雷诺、格宾→④铺设无纺布→⑤铺展雷诺并用钢丝将各单元连接成一个整体→⑥采用挖掘机或人工填充卵石→⑦块石填满后，加盖并用钢丝绞合。
施工方法及控制指标：1、雷诺护垫技术参数雷诺护垫和格宾是将低碳钢丝经机器编制而成的双绞六边形金属网格组合的工程构件，在构件中填石构成主要用于支挡治理的结构。
本工程采用的雷诺护垫规格为M2×2×0.30GF、M5×2×0.30GF、M6×2×0.30GF 和M7×2×0.30GF，长度分别为2m、5m、6m和7m，宽度2m，高度为0.30m，内部按照1m间隔布置隔板；格宾工程规格为G1×0.5×0.5GF，内部按照0.5m间隔布置隔板。
钢丝镀高尔凡防腐处理，长度、宽度、厚度公差均为±5%；网孔规格为8*10，允许公差为-4%～16%。
钢丝标准及技术参数。
钢丝抗拉强度为50KN/㎡，钢丝的抗张强度应在350～550N/mm2，延伸率不能低于10%，符合EN10223-3标准；网面钢丝为φ2.7，公差±0.06mm，最小镀层量为245g/㎡；为加强边端强度，钢丝面板边端采用φ3.4的边端钢丝，公差±0.07mm，最小镀层量为265g/㎡；绑扎钢丝为φ2.2，公差±0.06mm，最小镀层量为230g/㎡。
格宾网箱面墙加强筋布置详见设计图。
2、装填石料技术要求本工程填充物主要以卵石或块石，格宾及雷诺护垫要求石料粒径以80～150mm为宜，允许不超过15%的粒径小于100mm，但其不得用于格宾网格的外露面，孔隙率不超过30%，要求石料质地坚硬，强度等级为MU30，比重不小于2.5t/m³，遇水不易崩解和水解，抗风化能力强。
3、组装双绞格网石笼网箱根据设计断面进行格网石笼网箱的组装，双绞格网石笼网箱在组装时间隔网与网身应成90°相交，经绑扎形成长方形或正方形网箱组或网箱。
护坡雷诺护垫施工方法
护坡雷诺护垫施工方法一、引言护坡工程是保障水利、交通、市政等基础设施安全的重要措施之一。
雷诺护垫作为一种新型的护坡结构，具有施工简便、耐久性好、生态环保等特点，因此得到了广泛应用。
本文将详细介绍护坡雷诺护垫的施工方法，为实际工程提供参考。
二、清理场地在施工前，需要对场地进行清理，清除表面的杂物、垃圾等，以便后续施工的顺利进行。
同时，要确保场地平整，无明显的凹凸不平现象。
三、测量放样根据设计图纸的要求，进行测量放样，确定雷诺护垫的铺设范围和位置。
在放样时，要确保位置准确，线条清晰，以便后续施工的准确性和可靠性。
四、基础处理在铺设雷诺护垫前，需要对基础进行处理。
对于软土地基，需要进行加固处理，以提高基础的承载力和稳定性。
对于硬土地基，需要进行整平处理，确保表面平整，无明显的凹凸不平现象。
五、铺设土工布在安装雷诺护垫前，需要在基础表面铺设一层土工布。
土工布的作用是防止水土流失，增加雷诺护垫与基础的摩擦力，提高护坡的稳定性。
在铺设土工布时，要确保土工布平整，无褶皱，接头处要紧密连接。
六、安装雷诺护垫根据设计要求，将雷诺护垫铺设在基础表面。
在安装时，要确保雷诺护垫平整，无扭曲、重叠等现象。
同时，要按照设计要求进行拼接和连接，确保整体结构的稳定性和可靠性。
七、连接与固定为了确保雷诺护垫的稳定性和耐久性，需要对护垫进行连接和固定。
可以采用钢丝绑扎、U型钉等固定方式进行连接和固定。
在连接和固定时，要确保连接牢固，无松动现象。
八、回填土料在雷诺护垫安装完成后，需要进行回填土料。
回填土料的作用是固定雷诺护垫，增加护坡的稳定性和强度。
在回填土料时，要确保土料质量符合设计要求，回填均匀、密实。
同时，要注意防止大型硬物对雷诺护垫造成损坏。
九、压实处理为了确保回填土料的密实度和稳定性，需要进行压实处理。
可以采用振动碾压等方式进行压实处理。
在压实处理时，要控制好压实力度和压实次数，避免对雷诺护垫造成损坏。
十、质量检测在施工完成后，需要进行质量检测。
雷诺护垫施工工艺及方法
雷诺护垫施工工艺及方法一、引言雷诺护垫施工工艺及方法是一种保护建筑物屋面的技术，它可以有效地防止水渗透和侵蚀，延长建筑物的使用寿命。
本文将详细介绍雷诺护垫施工的步骤和方法，以帮助施工人员正确使用并安装雷诺护垫。
二、准备工作在施工前，必须进行一系列的准备工作，以确保施工的顺利进行。
首先，需要清理屋面上的杂物和污垢，确保屋面表面干净。
其次，对于一些破损的地方，需要进行修补或更换，以保证屋面的完整性。
最后，施工人员应确定施工所需的材料和工具，并做好数量和质量的准备。
三、施工步骤1. 首先，在屋面上铺设防水薄膜。
防水薄膜需要完全覆盖整个屋面，并正确固定。
确保防水薄膜没有任何损坏或漏洞。
2. 然后，将雷诺护垫展开，覆盖在防水薄膜上。
雷诺护垫的边缘需要与屋面的边缘对齐，并正确固定。
3. 接下来，使用专用工具，将雷诺护垫与防水薄膜进行焊接。
焊接的部分需要牢固可靠，以确保整个屋面的完整性。
4. 在焊接完成后，需要进行水密性测试。
测试方法是在屋面上放置一定量的水，在一定时间内观察是否有渗漏现象。
如有发现渗漏，应及时修补并重新测试，直到没有任何渗漏为止。
5. 最后，施工人员需要检查整个施工过程及结果，确保屋面的防水性能和质量符合要求。
四、注意事项1. 在施工过程中，应避免使用尖锐的工具或重物划伤或损坏防水薄膜和雷诺护垫。
2. 施工人员应穿着适当的个人防护装备，如防滑鞋、工作手套和安全帽等。
3. 施工现场应保持整洁，将施工废料和垃圾及时清理并分类处理。
4. 如遇恶劣天气，如风雨或极端高温等，应暂停施工，等待天气转好后再进行施工。
五、结尾雷诺护垫施工工艺及方法对于保护建筑物屋面具有重要的意义。
正确的施工步骤和技术是确保施工质量的关键。
本文详细介绍了雷诺护垫施工的步骤和方法，并提醒施工人员在施工过程中要注意的事项。
相信通过正确的施工和使用，雷诺护垫将能有效地保护建筑物的屋面，并延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
马达加斯加岛大型丁坝（2003 年） - 该丁坝长 90 米、宽 10 米、高 3 米，共耗用格宾 30000 立方，雷诺护垫 100000 平米。
5)消力池
在溪流或河流中建筑消力池或阶梯堰，是在短距离内消减水流能量的有效方法。因为水流速度 减缓，允许固体物沉积，故此河床坡度得到修正并形成较平坦的河床。
230
240
23
Ext.
3.2
水利工程 水能够滋养万物，但如处理不当也会存在潜在的破坏力。对于水域的管理需要解决对河岸的
防护与加固、冲刷防护、在基本设施附近的水流控制以及保护人类居住地免遭洪灾等问题。 1)河道整治工程
与水道平行的纵向防护结构能够疏导水流，使城镇免受洪灾，同时控制河水对河床与河岸的冲 刷。当用于防护已稳定的河岸时，可采用轻型结构，当河岸本身不够稳定而需要加固时，则需采 用重型结构。
雷诺护垫
雷诺护垫系指由机编双绞合六边形金属网面构成的结构。施工现场经石头填充，构成具有柔性、 透水性及整体性的结构，如堤岸护坡等防冲蚀工程。 雷诺护垫由隔板分成若干单元格，为了加强雷诺护垫结构的强度，所有的面板边端均采用直径 更大的钢丝。
雷诺护垫技术参数
雷诺护垫
尺寸
网格规格
长宽
高
mm
m
6X8
镀锌或镀高尔凡（GALFAN） 镀锌或镀高尔凡（GALFAN）并覆塑
重庆关刀碛整治工程（长江上游泸洲纳溪至重庆娄溪沟，2006 年） - 1#丁坝坝头采用赛克格宾 代替传统的抛石方案，这是马克菲尔公司此类产品在中国的首次应用。 9)海漫
格林纳大坝（美国密西西比州，1986 年） - 此结构在 1993 年的特大洪水灾害中起到了非常重 要的作用。 10)桥墩、桥台
在道路工程中，桥台的侵蚀是一个严重的问题，由于受到流水连继的的冲刷侵蚀，桥墩和桥 台的基础经常出现塌陷。格宾和护垫为桥墩和桥台及桥梁周围区域的基础提供了理想的保护。在 局部，格宾可以用于支撑桥面结构。
2) 边坡防护工程
洞庭湖草尾河（中国湖南，2005 年）- 该工程完成后仅仅两个月，其边坡表面即开始生长植物。
连江西牛航电枢纽工程（中国广东，2005 年） - 连江为山区河流，洪水期间水流速度较大，尤 其是修建临时围堰后，因过流端面减小，又将进上步提高其水流速度，故具有柔性结构的雷诺护 垫成为护坡护底的最佳选择。 3) 河道衬砌
镀锌
网面钢 镀锌
网面钢
3 2 0.17-0.23-0.30 丝
量
镀 GALFAN
丝
量
镀
g/m2 g/m2
≥
ห้องสมุดไป่ตู้
g/m2 GALFAN g/m2
≥
4 2 0.17-0.23-0.30 Φmm ≥
Φmm ≥
5 2 0.17-0.23-0.30
Int.
2.2
6 2 0.17-0.23-0.30 2.2 240
凯万斯平原大坝（突尼斯，1981 年） - 大坝采用了 1 米厚度的格宾，有效地消减了大坝泄洪的 能量。 6) 格宾堰
卡巴塔河（巴西圣保罗，1985 年） - 巴西三大格宾堰之一。 7) 坝面防护工程
洛克勒大坝（意大利撒丁区，1982 年） - 大坝迎水面铺设雷诺护垫并灌注沥青砂胶，以达到防 渗目的。 8) 潜坝
河道衬砌对于保护和稳固自然或人工水道的边缘是非常重要的，河道衬砌可采用多种形式。 格宾、护垫和由椰壳纤维或聚合纤维制成的抗侵蚀垫(ESB’S)都能很快与周边环境融合。它们的 透水性及柔韧性有助于控制洪水、有利于洼地溢流，维护并改善当地的生态系统。这些通用的产 品在水中施工简便。
4) 丁坝 格宾丁坝使河道中的水流方向偏离河岸，达到保护并修复被侵蚀河岸的效果。垂直水流方向
