椭圆画法
标准椭圆形封头画法
标准椭圆形封头画法
椭圆形封头是一种常见的压力容器封头，它的制作工艺和画法对于压力容器的安全运行和使用具有重要意义。
下面我们将详细介绍标准椭圆形封头的画法及其制作过程。
首先，我们需要准备一张白纸和一支铅笔。
在纸上画一条水平线作为参考线，然后确定椭圆的长轴和短轴，用尺子在参考线上标出相应的长度。
接着，确定椭圆的中心点，然后以中心点为圆心，长轴和短轴的一半为半径，画出椭圆的轮廓。
在确定好椭圆形封头的轮廓之后，我们需要在椭圆内部画出封头的凸起部分。
根据封头的厚度和凸起的高度，确定凸起部分的位置和大小，然后用曲线连接椭圆的轮廓和凸起部分，使其形成一个完整的椭圆形封头。
接下来，我们需要在椭圆形封头上标注相关的尺寸和参数。
首先标注长轴和短轴的长度，然后标注凸起部分的厚度和高度，最后标注椭圆形封头的材质和相关标准。
这些标注对于制作和使用椭圆形封头具有重要的参考价值。
在完成椭圆形封头的画法之后，我们还需要进行封头的制作。
首先，根据画好的椭圆形封头图纸，确定封头的材料和厚度，然后进行材料的切割和成型。
在成型之后，还需要进行封头的焊接和表面处理，最后进行封头的检测和验收。
总的来说，标准椭圆形封头的画法和制作过程相对简单，但对于压力容器的安全运行具有重要意义。
通过合理的画法和制作工艺，可以确保椭圆形封头的质量和性能，从而保障压力容器的安全使用。
希望本文对您有所帮助，谢谢阅读。
011第11讲§1-3几何作图(椭圆的画法)
第11讲椭圆的画法【课题】§1-3几何作图（椭圆的画法）【教学时数】2课时（其中：理论教学1课时、实训1课时）【教学目的】掌握用四心法近似画椭圆【教学重点】四心圆弧法画椭圆【教学难点】同心圆法画椭圆【教学方法】讲授法、演示法【教具准备】圆规、三角板、彩色粉笔【教学步骤】[复习提问]1、圆弧与直线连接2、圆弧与圆弧内连接3、圆弧与圆弧外连接[引入新课]在绘制回转体机械零件的投影图时，经常要画椭圆，椭圆常用画法有同心圆法和四心圆弧法两种[讲授新课]椭圆的画法一、同心圆法画椭圆如图1所示1、以AB和CD为直径画同心圆，然后过圆心作一系列直径与两圆相交。
2、由各交点分别作与长轴、短轴平行的直线，即可相应找到椭圆上各点。
3、最后，光滑连接各点即可。
二、椭圆的近似画法（四心圆弧法）如图1所示已知条件：椭圆的长轴AB与短轴CD。
1、连AC，以O为圆心，OA为半径画圆弧，交CD延长线于E ；2、以C为圆心，CE为半径画圆弧，截AC于E1；3、作A E1的中垂线，交长轴于O1，交短轴于O2，并找出O1和O2的对称点O3和O4；4、把O1与O2、O2与O3、O3与O4、O4与O1分别连直线；5、以O1、O3为圆心，O1A为半径；O2、O4为圆心，O2C为半径，分别画圆弧到连心线，K、K1、N1、N为连接点即可。
【实训指导】[案例]已知长轴AB=60mm，短轴CD=40mm，用四心法近似画椭圆。
[温声提示]1、画长短轴2、找四心[手把手教]对称点的简单求法[课堂小结]1、同心圆法画椭圆2、四心圆弧法画椭圆[作业布置]习题集P6§16\4【板书设计】1、据已知条件作出长短轴上的4点:A、B、C、D2、连AC找F四心法画椭圆 3、作AF的⊥平分线,找O1O2心4、对称作出O3O4心5、四心画弧(即得椭圆ABCD)【板图设计】1、同心圆法画椭圆示例图2、四心圆弧法画椭圆示例图【教后感】。

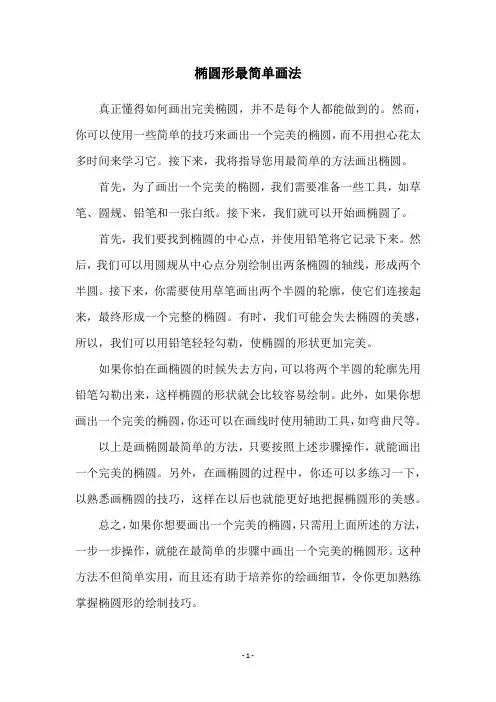

椭圆形最简单画法
椭圆形最简单画法
真正懂得如何画出完美椭圆，并不是每个人都能做到的。
然而，你可以使用一些简单的技巧来画出一个完美的椭圆，而不用担心花太多时间来学习它。
接下来，我将指导您用最简单的方法画出椭圆。
首先，为了画出一个完美的椭圆，我们需要准备一些工具，如草笔、圆规、铅笔和一张白纸。
接下来，我们就可以开始画椭圆了。
首先，我们要找到椭圆的中心点，并使用铅笔将它记录下来。
然后，我们可以用圆规从中心点分别绘制出两条椭圆的轴线，形成两个半圆。
接下来，你需要使用草笔画出两个半圆的轮廓，使它们连接起来，最终形成一个完整的椭圆。
有时，我们可能会失去椭圆的美感，所以，我们可以用铅笔轻轻勾勒，使椭圆的形状更加完美。
如果你怕在画椭圆的时候失去方向，可以将两个半圆的轮廓先用铅笔勾勒出来，这样椭圆的形状就会比较容易绘制。
此外，如果你想画出一个完美的椭圆，你还可以在画线时使用辅助工具，如弯曲尺等。
以上是画椭圆最简单的方法，只要按照上述步骤操作，就能画出一个完美的椭圆。
另外，在画椭圆的过程中，你还可以多练习一下，以熟悉画椭圆的技巧，这样在以后也就能更好地把握椭圆形的美感。
总之，如果你想要画出一个完美的椭圆，只需用上面所述的方法，一步一步操作，就能在最简单的步骤中画出一个完美的椭圆形。
这种方法不但简单实用，而且还有助于培养你的绘画细节，令你更加熟练掌握椭圆形的绘制技巧。
- 1 -。
CAD制图系列之椭圆画法标注
CAD制图系列之椭圆画法标注今天我将做⼀个极轴是92,150的椭圆画法和标注⽅法
1、打开2014版本CAD制图，快捷键EL，回车；
2、⾃⼰随便定⼀个点
3、输⼊第⼀个值，也就是短轴--横轴（输⼊实际长度，不需要除以⼆）并且⿏标这根虚线要保持⽔平
4、输⼊另⼀个值，也就是长轴（这⾥需要除以⼆）并且⿏标这根虚线要保持⽔平
如何标注：
当你标注椭圆时，标注的起始点选在椭圆的四个象限点，这四个特殊点叫“象限点”，即椭圆的短半径和长半径
1、使⽤标注命令（例如线性标注）
2、shift+右键，选⽤象限点——会⾃动捕捉象限点
3、点击象限点
4、shift+右键选⽤象限点
5、点击象限点-完成
重复此操作
⾃此，完成极轴是92,150的椭圆画法和标注⽅法。
任意倾斜椭圆方程的画法
4
结论
画椭圆的方式有很多种，根据不同的椭圆表达式可以画出椭圆，不同的公式之间可以相互转换。 在这里介绍了两种形式的椭圆方 程，知道椭圆心和长短半轴长度的任意椭圆方程， 知道两个焦点和半长轴的任意椭圆方程，虽然两种椭圆的表示方式不一样，结果 还是殊途同归的。
Published with MATLAB® R2014b
离心率： e =
0.短半轴长度的任意椭圆方程为
for theta=linspace(0,pi,4); % 旋转 \theta 角 % 椭圆方程的旋转变换 f=(a^2-c^2*cos(theta)^2)*(x-x0).^2+(a^2-c^2*sin(theta)^2)*(y-y0).^2-c^2*sin(2*theta)*(x-x0).*(y-y0)-a^2*b^2; figure(1) h=ezplot(f,[-1.5*a+x0,1.5*a+x0,-1.5*a+y0,1.5*a+y0]); h.Color = 'r'; xlabel('x'); ylabel('y'); hold on plot(x0,y0,'b*','MarkerSize',20) text(x0,y0,'\leftarrow Center'); title(['旋转椭圆方程 ','\theta = ',num2str(theta)]); grid on % hold off snapnow % end pause(0.5)
在这里介绍了两种形式的椭圆方程知道椭圆心和长短半轴长度的任意椭圆方程知道两个焦点和半长轴的任意椭圆方程虽然两种椭圆的表示方式不一样结果还是殊途同归的
标准椭圆封头画法
标准椭圆封头画法
椭圆封头是一种常见的压力容器头部形状，其外形呈现椭圆形，具有一定的美
观性和结构强度。
在工程设计中，椭圆封头的画法是非常重要的一环，正确的画法可以保证封头的制作精度和使用效果。
下面将介绍标准椭圆封头的画法步骤，希望能对大家有所帮助。
首先，我们需要准备好绘图工具，包括绘图纸、铅笔、橡皮擦、圆规、直尺等。
在绘图纸上确定封头的外径和内径，这两个尺寸是确定椭圆封头大小的重要参数。
然后，用直尺在绘图纸上画出一个长宽比例为2:1的矩形，矩形的长边为封头的外径，短边为封头的内径。
接下来，我们需要在矩形的两个对角线上找到中点，然后用圆规在这两个中点
处画出两个同心圆。
外圆的半径为封头的外径，内圆的半径为封头的内径。
然后，用直尺连接外圆和内圆相交的四个点，将矩形分成四个小矩形。
在每个小矩形中，我们需要找到长边的中点，然后用圆规在这些中点处画出一
系列的小圆弧。
这些小圆弧将构成椭圆封头的曲线形状。
接着，用直尺连接相邻小圆弧的端点，将它们连接起来，形成椭圆封头的曲线。
最后，用橡皮擦将矩形和多余的线条擦除，留下椭圆封头的轮廓线条。
然后，
用铅笔在轮廓线条上勾勒出清晰的轮廓，标注尺寸和图形信息。
最终，我们就完成了标准椭圆封头的画法。
总的来说，标准椭圆封头的画法并不复杂，但需要严格按照尺寸比例和曲线构
造的步骤进行。
只有这样才能保证椭圆封头的制作精度和使用效果。
希望这篇文档能对大家有所帮助，谢谢阅读！。
数控技术《1.3.2.1-正多边形和椭圆的画法》
第三页，共六页。
【知识点小结】
本知识点主要学习了正五边形、正六边形、椭圆的画法。
第四页，共六页。
谢谢
第五页，共六页。
内容总结
正多边形的画法。以圆的直径的两端点A、B为圆心，以圆的半径R为半径与圆周相交，即得等分点，依次连接，即得圆内接正六边形。〔2〕以 为圆心，A为半径画弧，得点C，AC即为五边形的边长。分别以O1、O2 、O3、O4为圆心，以O1A 、O2C、 O3B 、O4D为半径作弧，切于、N、 N1、1，既得近似椭圆。本知识点主要学习了正五边形、正六边形、椭圆的画法。谢谢
A
C
O
B
第二页，共六页。
三、椭圆的画法
椭圆的画法
四心圆法：椭圆长、短轴，作图时，连接A、C，取 CE=OA-OC，以C为圆心，CE为半径作圆，与AC交于 点F，作AF的中垂线，与两轴交于点O1、O2，并作对 称点O3、O4；分别以O1、O2 、O3、O4为圆心，以 O1A 、O2C、 O3B 、O4D为半径作弧，切于、N、N1 、1，既得近似椭圆。
正多边形的画法
一、正六边形的画法作法1：源自用外接圆半径作图。以圆的直径的两端点A、B为圆心，以圆的半径R为半径与 圆周相交，即得等分点，依次连接，即得圆内接正六边形。
A
B
第一页，共六页。
正多边形的画法
二、正五边形的画法
作法： 〔1〕作半径OB的垂直平分线，得中点；
〔2〕以为圆心，A为半径画弧，得点C，AC 即为五边形的边长； 〔3〕以AC为弧长等分圆周得五个点，将各 点连接形成五边形。
第六页，共六页。
木工椭圆画法(采用绳子画椭圆的方法)
木工椭圆画法（采用绳子画椭圆的方法）
看别的师傅在板子上用钉子固定然后用线描过，不过不知其方法，谁能告诉我？
装修中其实很多的造型都有椭圆，但又有很多人不知道在已知的尺寸下怎么画。
我来用最简单的方法解释下。
在你要画的板子（244*122）上分别取中线，长的我们叫X轴线，短的叫y轴线，交点为O点。
比如我们要画长为200，短为80的椭圆，那它的一半就是100，40。
以O点为起点在Y轴上取40长为A点，在X轴上取100为B点。
再在A为起点取长轴的一半100画圆与X轴有两点（O点左右两边各一点），在一这两点上分别钉两颗钉子，取一没有弹性的绳子，对折后长为以O点左则的钉子到右则的B点长，把线以两钉子固定，用笔绷紧绳围着绳子画一圈就成了。
详见下面示意图。
椭圆的标准方程二
根据椭圆的标准方程，确定长 轴和短轴的长度。
根据椭圆的性质，确定焦点在 长轴上的位置。
根据长轴和短轴的长度，以及 焦点的位置，利用几何作图的 方式，绘制出椭圆。
椭圆的参数方程画法
定义
利用椭圆的参数方程，通过参 数的变化，绘制出椭圆的图像
。
1. 确定参数方程
根据椭圆的标准方程，推导出 椭圆的参数方程。
通过学习椭圆的标准方程二，我们掌握了椭圆的几何性质和代数表示，理 解了椭圆在平面上的运动规律。
本章还介绍了椭圆的标准方程二的推导过程，以及如何通过参数方程表示 椭圆的形状和大小。
下一步工作展望
01
在未来的学习中，我们可以进一步探索椭圆标准方程在不同领 域的应用，例如在几何学、物理学、工程学等领域。
2. 设定参数范围
根据需要绘制的椭圆范围，设 定参数的变化范围。
3. 绘制椭圆
根据参数方程和参数的变化范 围，利用绘图软件或计算器等
工具，绘制出椭圆的图像。
椭圆的计算机绘制方法
定义
利用计算机编程语言和绘图库，实现椭圆的 绘制。
2. 确定椭圆参数
根据需要绘制的椭圆，确定其参数，如长轴、 短轴、焦点等。
椭圆的标准方程
椭圆的标准方程是：x^2/a^2 + y^2/b^2 = 1 (当焦点在x轴上) 或 y^2/a^2 + x^2/b^2 = 1 (当焦点在y轴上)。
其中，a表示长轴半径，b表示短轴半径，c表示焦点到中心的距离。
椭圆标准方程的推导
椭圆的定义可以转化为数学表达式
对于平面上的任意一点P(x,y)，到两个定点F1(-c,0)和F2(c,0)的距离之和等于常数，即 PF1+PF2=2a。
根据这个定义，我们可以推导出椭圆的方程
椭圆知识点详细总结
椭圆知识点详细总结在数学的世界中，椭圆是一个非常重要的几何图形，它具有独特的性质和广泛的应用。
接下来，让我们一起深入了解椭圆的相关知识。
一、椭圆的定义平面内与两个定点 F₁、F₂的距离之和等于常数（大于|F₁F₂|）的点的轨迹叫做椭圆。
这两个定点叫做椭圆的焦点，两焦点间的距离叫做椭圆的焦距。
用数学语言表示就是：｜PF₁| ＋｜PF₂| ＝ 2a（2a ＞ 2c，其中 2c 为焦距）。
二、椭圆的标准方程1、焦点在 x 轴上的椭圆标准方程为：＼（＼frac{x^2}｛a^2} ＋＼frac{y^2}｛b^2} ＝ 1\）（a ＞ b ＞ 0），其中 a 为椭圆的长半轴长，b 为椭圆的短半轴长。
2、焦点在 y 轴上的椭圆标准方程为：＼（＼frac{y^2}｛a^2} ＋＼frac{x^2}｛b^2} ＝ 1\）（a ＞ b ＞ 0）。
要注意区分焦点所在的坐标轴，根据焦点位置来确定方程的形式。
三、椭圆的性质1、对称性椭圆关于 x 轴、y 轴和原点对称。
2、范围对于焦点在 x 轴上的椭圆，x 的取值范围是a, a，y 的取值范围是b, b；对于焦点在 y 轴上的椭圆，x 的取值范围是b, b，y 的取值范围是a, a。
3、顶点椭圆有四个顶点，焦点在 x 轴上时，顶点坐标为(±a, 0)，（0, ±b)；焦点在 y 轴上时，顶点坐标为(0, ±a)，（±b, 0)。
4、离心率椭圆的离心率 e ＝＼（＼frac{c}｛a}＼）（0 ＜ e ＜ 1），其中 c 为焦距的一半。
离心率反映了椭圆的扁平程度，e 越接近 0，椭圆越接近于圆；e 越接近 1，椭圆越扁。
5、焦半径椭圆上一点 P(x₀, y₀)到焦点 F₁、F₂的距离分别为|PF₁| ＝ a ＋ex₀，｜PF₂| ＝ a ex₀（焦点在 x 轴上）；｜PF₁| ＝ a ＋ ey₀，｜PF₂| ＝ a ey₀（焦点在 y 轴上）。
