盖板涵(通道)施工方案
3）焊接搭接长度（单面10d、双面5d），且同一截面接头钢筋不超过总数的50%，两个焊接长度大于50cm。
4、HRB335钢筋焊接必须用J502或J506焊条
5、制作安装方式采用现场制作安装或预先制作后吊装安装。安装时严格按设计及规范要求控制好中心位置、垂直度及保护层厚度。
按两端铰支结构验算
pcr=（π2*EI/L12）=3.142*2.1*105*114975.96/14002=128KN
P=23.04KN<pcr=128KN
立柱不失稳。
d、地基验算：
满堂支架，单根立柱受力P=23.04KN
受力面积A=0.20*0.8=0.16m2
σ=P/A=23.04/0.16=144KN/m2<200KN/m2（可行）
模板拼装加固完成后，对模板平面位置、尺寸、标高进行检查，经监理工程师认可后进行混凝土施工。
模板安装的质量标准
标高±10㎜内部尺寸±20㎜轴线偏位8㎜表面平整度5㎜
墙身模板构造图
3.2.3砼浇筑
本标盖板涵为钢筋混凝土墙身，混凝土所用的水泥、砂、石及外加剂的材料必须符合设计及《规范》要求，混凝土采用电子计量、拌合站集中拌和，混凝土运输车运送至涵洞处，再由吊车、输送泵完成垂直运输，送至浇筑点。浇注高度超过2m时，必须使用串筒，防止混凝土离析，最低节串筒离混凝土面不得超过2m，混凝土的浇注速度要适宜。混凝土的每次堆料厚度不超过30cm，并用插入式振捣器振捣密实，振捣采用φ5cm插入式软轴振动棒，振捣时间现场确定，一般以混凝土表面不再翻浆、冒泡为准。要按设计要求留置伸缩缝，浇筑时必须保证每段砼能一浇筑完成，当已浇筑混凝土强度大于0.5Mpa或24小时后拆模,并派专人洒水养护7—14天。
盖板涵清单样本
盖板涵、箱涵劳务工程量清单
标段：盖板涵一队
金额(元)
序 号
项目名称
计量 工程量 单位 （暂估）
综合 单价
合价
备注
一
盖板涵
1
M7.5浆砌片石基 础
M3
M7.5浆砌片石墙 2 身砌筑及抹灰勾 M3
缝
2,263.60 662.50
除片石、水泥、砂外,其他所有 工料机费
除片石、水泥、砂外,其他所有 工料机费（含模板、脚手架费 用）
除砼外,其他所有工料机费(含模 板、脚手架费用)
除砼外,其他所有工料机费(含模 板、脚手架费用)
除钢材外,其他所有工料机费
6
伸缩缝
M2
62.80
除胶板、油膏外,其他所有工料 机费
说明：1、投标人需填写税后报价及金额，金额=工程数量*税后报价 2、投标人必须按招标人要求开具增值税专用发票，凭发票结算、付款 3、招标文件数量为预计数量，不作为最终结算依据，最终结算数量以设计图为依据结合实际 测量数量为准，但不能超过设计数量。
3
盖板砼
M3
614.00
除砼外,其他所有工料机费(含模 板、脚手架费用)
4 台身、帽石砼 M3 3,131.70
除砼外,其他所有工料机费(含模 板、脚手架费用)
5
钢筋制安
T
74.65
6
伸缩缝
M2
351.40
7
防水层
M2 4,812.70
8
止水带
M
191.00
除钢材外,其他所有工料机费
除胶板、油膏外,其他所有工料 机费 除防水涂料外,其他所有工料机 费
除止水带外,其他所有工料机费
小计
盖板涵施工方案
元氏县北外环道路池村互通工程盖板涵施工方案项目负责人：编制：审核：单位: 中星路桥工程有限公司日期： 2018年3月20日目录一、工程概况 (2)二、施工准备 (2)三、施工进度计划 (4)四、施工方案 (4)1、施工放样 (4)2、基坑开挖 (4)3、钢筋工程 (4)4、模板与支架 (5)5、混凝土工程 (5)6、沉降缝的处理 (6)7、防水层 (6)8、涵背回填 (6)9、八字翼墙洞口 (7)10、质量标准 (7)11、盖板涵施工工艺框图 (8)五、控制质量通病和质量保证措施 (8)1、砼工程质量通病 (8)2、钢筋工程质量通病 (9)3、质量保证措施 (10)六、安全保证体系 (10)1、安全目标及方针 (10)2、安全保证措施 (10)3、安全管理控制点 (11)七、环境保护技术措施 (11)盖板涵施工方案一、工程概况元氏县北外环道路池村互通工程包含盖板涵一座,位于GK0+823.009处，样式为1-4×1.5m暗盖板涵涵洞长度为44.823米。
涵底地基承载力≥250KPa，否则进行换土或采用其它加固措施。
盖板涵涵身、台基、台帽均采用C30混凝土，盖板为C40混凝土.洞身第隔3~6米设置一道沉降缝，缝宽1-2cm，沉降缝要贯穿整个断面，缝内填以沥青麻絮材料.八字翼墙洞口基础及墙身采用M7.5砂浆砌筑MU30块石，截水墙及洞口铺砌采用M7.5砂浆砌筑MU30片石，M15砂浆抹面。
二、施工准备1、技术准备(1）、图纸复核确认无误；(2)、临时导线点、水准点已加密完毕；(3)、测量内业计算准确无误;（4)、外业测量放样、护桩埋设与保护完毕。
a、轴线护桩均为混凝土包木桩，点位位置用钢钉标识.b、施工用高程控制桩位使用钢筋埋入地面以下1m，并用混凝土加固。
c、现场所有桩位均要通知所有参加施工的人员工作中可能危及的桩位位置，对于有变动迹象或模糊不清的桩位，由技术人员清除后统一设置.2、施工准备（1)、清除杂物,整理场地;(2）、清查安装主要的施工机具；（3）、准备足够的施工所需用的材料。
7.台背回填(第1层(13-15公分一层市政盖板涵(含程序
单位工程名称
弋阳县葛河流域综合治理工程
市政质检·4.7.3 第 页，共 页
分部工程名称
附属构筑物
验收部位
K0+252 盖板涵
施工单位
华泰建设工程有限公司
项目经理
技术负责人
施工班组长
日期
分包单位 施工执行标准名
称及编号
检查项目
/
分包项目经理
/
《城镇道路工程施工及验收规范（CJJ1—2008)》
监理工程师签名： 年月日
检验依据或 允许偏差值
(mm)
12
检查结果/实测点偏差值或实测值
3
4
5
6
7
8
9
应检 合格 合格 点数 点数 率%
台背填土应采用透水性材料或设Βιβλιοθήκη 计规定的填料，严禁采用腐植土
1
、盐渍土、淤泥、白垩土、硅藻 土和冻土块。填料中不应含有机
物、冰块、草皮、树根等杂物及
主 生活垃圾。
控
项
目
台背回填采用砂砾回填，符合设计及规范要 求。
100
2 台身、挡墙混凝土设计强度
≥85%
/
一
般 项
1
压实度(%)
96%
目
一般项目平均合格率%
施工 单位 检查 意见
经检查，该检验批主控项目和一般项目合 格
质检员签名：
年月日
符合设计及规范要求
100
100.0
监理 单位 验收 结论
经检查，该检验批主控项目和一般项目合 格，符合设计及验收规范要求，同意验收 。

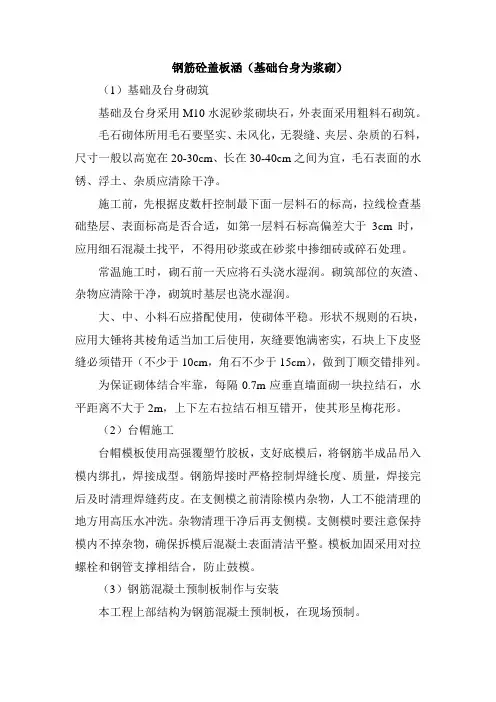

钢筋砼盖板涵(基础台身为浆砌)
钢筋砼盖板涵（基础台身为浆砌）（1）基础及台身砌筑基础及台身采用M10水泥砂浆砌块石，外表面采用粗料石砌筑。
毛石砌体所用毛石要坚实、未风化，无裂缝、夹层、杂质的石料，尺寸一般以高宽在20-30cm、长在30-40cm之间为宜，毛石表面的水锈、浮土、杂质应清除干净。
施工前，先根据皮数杆控制最下面一层料石的标高，拉线检查基础垫层、表面标高是否合适，如第一层料石标高偏差大于3cm时，应用细石混凝土找平，不得用砂浆或在砂浆中掺细砖或碎石处理。
常温施工时，砌石前一天应将石头浇水湿润。
砌筑部位的灰渣、杂物应清除干净，砌筑时基层也浇水湿润。
大、中、小料石应搭配使用，使砌体平稳。
形状不规则的石块，应用大锤将其棱角适当加工后使用，灰缝要饱满密实，石块上下皮竖缝必须错开（不少于10cm，角石不少于15cm），做到丁顺交错排列。
为保证砌体结合牢靠，每隔0.7m应垂直墙面砌一块拉结石，水平距离不大于2m，上下左右拉结石相互错开，使其形呈梅花形。
（2）台帽施工台帽模板使用高强覆塑竹胶板，支好底模后，将钢筋半成品吊入模内绑扎，焊接成型。
钢筋焊接时严格控制焊缝长度、质量，焊接完后及时清理焊缝药皮。
在支侧模之前清除模内杂物，人工不能清理的地方用高压水冲洗。
杂物清理干净后再支侧模。
支侧模时要注意保持模内不掉杂物，确保拆模后混凝土表面清洁平整。
模板加固采用对拉螺栓和钢管支撑相结合，防止鼓模。
（3）钢筋混凝土预制板制作与安装本工程上部结构为钢筋混凝土预制板，在现场预制。
1）底模制作为保证预制构件质量，首先要进行场地硬化，整个预制场内采用机械平整，反复碾压，使地面土层厚度1m以内压实度在90%以上。
然后制作预制构件底模，做厚度为15cm，宽为124cm的地瓜石垫层，上面再做6cm混凝土结构层，最上面做2cm厚水泥砂浆面层，在地瓜石垫层中沿长度方向每100cm留一个70cm×70cm孔洞，孔洞距地面8cm，以备穿钢管加固模板。
D8.13 模板安装检查记录表1 (监抽)
(mm) 相邻板表面高差
5
用2米直尺检查2点 2
2
2
用尺量，每接缝检查2 点
预埋件、 预埋件中心线位置
5 预留孔 预留孔中心线位置 (mm) 预留孔截面内部尺 寸
3 10 +10，0
用尺量，抽查不少于 30%
监理工程师意见：
经检查，各检查项目均符合设计及规范要求。
监理员：
专业监理工程师：
实测值或实测偏差值
3
4
5
6
7
8
9
检查结果
10
合格率 (%)
2
3
2
1
2
3
2
100
4
2
100
年月日
梁 墩台
±15 ±8 ±10 ±10
用经纬仪检查，梁纵 向检查2点，其他纵、
横各检查2点
基础
±15
实 测
2
模板标高 (mm)
柱、墙、梁 墩台
±10 ±10
水准仪：测量3处
项
装配式构件支承面 +2，-5
目
上部结构
+5，0
1
2
3 内部尺寸 (mm)
基础
±30
用尺量长、宽、高各2 点
墩台
±20
4 平整度
表面平整
江川至通海高速 公 路
D8.13 模板安装检查记录表（监抽）
施工单位：中国水利水电第十四工程局有限公司
监理单位：广东翔飞公路工程监理有限公司
编 号：
里程桩号:K6+210 工程部位:盖板预制模板 分项工程名称:K6+210（1-4.0×4.0m）盖板涵 所属分部工程名称:涵洞、通道工程（右幅K5+125～K6+554.25）
盖板涵技术交底
基础施工完毕后，达到设计强度的70％后方可进行台身施工。台身施工前测量人员放样出台身外缘轮廓线，并对台身与基础接触面进行凿毛和冲洗。采用组合模板立模，斜撑和拉杆固定。立模结束后，对模板内尺寸和钢筋保护层厚度进行检查，检查合格后方可浇注台身混凝土。混凝土采用集中拌和，自卸车运输到施工现场，由挖机送入模内。浇注时应分层浇注，浇注应该连续进行，分层振捣，振捣做到不漏振，不过振。浇注至台身顶面时，严格控制标高使其顶面线形平顺。
浇注结束后，混凝土达到一定强度后即可拆模养生，养生采用专人负责覆盖养生，保证养生至少7天。
交底人
审批人
接收人
技术交底
工程名称
广西柳江防洪工程落久水利枢纽工程建设征地移民安置交通设施恢复改建四级路工程（X638线）
施工单位
中铁二十五局集团有限公司
分项工程名称
盖板涵
交底日期
年月日
5、台帽浇注
放样台帽尺寸，对台身进行凿毛冲洗。立模台帽模板，采用斜撑和拉杆固定模板。立模结束后，对模板内尺寸进行检查，检查合格后方可浇注台帽混凝土。按照台身的施工工艺浇注台帽混凝土至设计标高。
模板检查合格后开始混凝土浇注。按照设计要求，根据试验室提供的配合比，混凝土采用集中拌和，由自卸车运输至施工现场，由吊车和挖机，吊装料斗将混凝土送入模内，摊铺厚度为20cm，摊铺长度、宽度为盖板涵设计要求，摊铺后采用振动棒进行振捣，保证C15混凝土的强度。
浇注结束后，混凝土达到一定强度后即可拆模养生，养生采用专人负责覆盖养生，保证养生至少7天。
（2）、钢筋加工与安装
①、采购符合规范与技术要求的钢筋进场，进行力学与外观检测，符合要求后，按照盖板涵钢筋的设计要求进行加工安装，并安装吊装吊环钢筋。
②、加工完毕后，在底模上按照设计保护层厚度垫保护层垫块，来控制钢筋安装时的保护层厚度。
