技术交底(射流风机)
风机安装-安全技术交底
风机安装:安全技术交底－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－风机安装:安全技术交底之相关制度和职责，交底内容:为确保作业过程中的安全,避免出现人身伤害或设备事故,作业开始前,项目负责人及所有作业人员必须阅读通用安全规范和本章内容。
必须按照本手册的操作规程和当地法规中的事故预防规程...交底内容:为确保作业过程中的安全,避免出现人身伤害或设备事故,作业开始前,项目负责人及所有作业人员必须阅读通用安全规范和本章内容。
必须按照本手册的操作规程和当地法规中的事故预防规程进行作业。
必须严格遵守其他相关意外预防规定以及其他安全技术和医学上认可的规定。
由于不遵守本手册操作规程,或不遵守其他上述规范或规定而产生的人身伤害和设备事故,只能由违规人员承担责任。
风场比一般地区有着更丰富的风资源,安装了相当数量的风力发电机组。
因此不可避免的存在噪音污染(三一重能设计制造的2.0MW高速系列机组经过合理的设计,能够有效抑制由机械运动和空气动力产生的噪音)、视野障碍、光影闪烁等现象,通讯系统(微波线路、电视网、雷达或广播)也可能会受到影响。
1.1 作业人员资质及要求进入风场的作业人员,需熟知风场环境,经过培训掌握发生紧急状况时的正确逃生方法,熟知风场的确切位置与风场当地救援部门电话。
只有经过授权的或培训合格的专业人员才能进入现场工作。
必要时,可对作业人员进行资格审查,或者再培训,或者委托其他具备资质的人员或机构执行相关工作。
所有作业人员进入现场必须穿工作服,并配戴个人防护用品;1.1.1 搬运、绑扎人员资质及要求搬运、绑扎人员负责作业过程中对部件进行搬运、绑扎吊带和固定吊钩。
1.1.2 起重机操作人员资质及要求起重机操作人员负责作业过程中操作起重机对部件进行吊装。
1.1.3 安装人员资质及要求安装人员负责作业过程中的攀爬塔筒、进入机舱、紧固螺栓、连接线缆、检查清理工作。
1.1.4 现场指挥人员资质及要求现场指挥人员负责在安装现场指挥协调安装过程正确有序进行,并指派代表在安装过程中与起重机操作人员进行沟通。
风机班组安全技术交底模板
一、交底目的为确保风机班组在风机安装、维护、检修等作业过程中的安全，预防事故发生，提高班组人员的安全意识，特制定本安全技术交底。
二、交底对象风机班组全体成员三、交底内容1. 安全生产方针和法律法规（1）传达国家安全生产方针和法律法规，使班组人员了解并遵守相关法律法规。
（2）加强班组人员对安全生产重要性的认识，提高安全意识。
2. 作业现场安全注意事项（1）进入作业现场前，必须佩戴好安全帽、安全带等个人防护用品。
（2）严格遵守现场操作规程，不得擅自更改作业流程。
（3）作业现场应保持整洁，严禁乱堆乱放物品。
（4）作业现场照明充足，确保安全作业。
3. 风机安装、维护、检修安全操作规程（1）风机安装：严格按照风机安装说明书进行操作，确保安装质量。
（2）风机维护：定期对风机进行检查、保养，发现问题及时处理。
（3）风机检修：在检修过程中，必须切断电源，确保安全。
4. 起重作业安全操作规程（1）起吊作业前，检查起重设备是否完好，操作人员必须持证上岗。
（2）起吊作业过程中，专人指挥，确保起吊作业安全。
（3）起吊臂下禁止人员逗留，确保作业人员安全。
5. 火灾防范及应急处置（1）严禁在风机附近吸烟、动火，如需动火，必须办理动火工作票。
（2）配备灭火器材，确保火灾发生时能够迅速扑灭。
（3）发生火灾时，立即报警，并组织人员疏散。
6. 应急预案（1）熟悉应急预案，提高应急处置能力。
（2）遇到突发事件，立即启动应急预案，确保人员安全。
四、交底要求1. 班组人员要认真听取安全技术交底，确保理解并掌握交底内容。
2. 班组人员要严格遵守安全操作规程，提高安全意识。
3. 班组人员要定期进行安全教育培训，提高安全技能。
4. 班组负责人要加强对班组人员的安全管理，确保安全生产。
五、交底时间根据实际情况，定期进行安全技术交底。
六、交底人（姓名）七、接收人（姓名）八、备注本安全技术交底模板仅供参考，具体内容可根据实际情况进行调整。
风机作业安全技术交底模板
一、交底说明为确保风机作业过程中的安全，现将风机作业安全技术交底如下。
请全体参与风机作业人员认真阅读并严格执行以下安全规定。
二、交底内容1. 作业前的准备工作（1）检查风机设备是否完好，如叶片、轴承、电机等部件是否存在异常。
（2）确认风机基础稳固，接地良好，防止因设备故障造成人员伤害。
（3）了解风机作业区域周围环境，确保作业安全。
2. 作业过程中的安全措施（1）操作人员必须穿戴符合要求的防护用品，如安全帽、工作服、防护手套等。
（2）操作人员需熟悉风机操作规程，确保正确、安全地操作设备。
（3）作业前应进行试运行，确认风机运行正常。
（4）作业过程中，严禁操作人员擅自离开工作岗位。
（5）操作人员应时刻注意观察风机运行状态，如发现异常情况，应立即停止作业，并报告上级。
3. 作业后的安全检查（1）作业完成后，检查风机设备是否存在损坏、泄漏等情况。
（2）清理作业现场，确保无残留危险物品。
（3）关闭风机，切断电源，防止误操作。
4. 应急处理措施（1）发生火灾时，立即切断电源，使用灭火器进行灭火。
（2）发生触电事故时，立即切断电源，使用绝缘工具进行救援。
（3）发生机械伤害事故时，立即停止作业，并报告上级。
三、交底要求1. 各级管理人员和作业人员必须认真学习本安全技术交底内容，确保熟知各项安全规定。
2. 作业前，由作业负责人对作业人员进行安全技术交底，确保作业人员了解并掌握安全操作技能。
3. 作业过程中，各级管理人员应加强现场巡查，确保各项安全措施得到有效执行。
4. 作业完成后，作业负责人应对作业现场进行安全检查，确保无安全隐患。
5. 如遇特殊情况，应立即报告上级，采取相应措施，确保作业安全。
四、签字确认1. 作业负责人：________2. 作业人员：________3. 安全管理人员：________4. 单位负责人：________（注：本模板仅供参考，具体内容可根据实际情况进行调整。
）。
射流风机预埋件制作技术交底
技术交底书
图1-1
图1-2
1.预埋钢板:2000 X 400 X 20;
2.槽钢10;
3.螺母M 20；
4.垫圈20；
5.弯钩螺栓
6.弯钩钢板
注：
1.本图中尺寸单位均为毫米，施工时，括号内数值应根据衬砌实
际尺寸调整。
2.件1与件2采用E4303焊条焊接，件6与衬砌主筋在现场焊接
牢固后，通过件3,4,5,与件1,2紧密地链接在一起，然后再将件5与衬砌主筋焊接牢固，在件3拧紧的同时将其与件5点焊为一体。
图2-1
图2-2
1.预埋钢板: 400 X 400 X 20;
2.槽钢10;
3.螺母M 20；
4.垫圈20；
5.弯钩螺栓
6.弯钩钢板
7.吊环
注：
1．本图中尺寸单位均为毫米，施工时，括号内数值应根据衬砌实际尺寸调整。
2. 件1与件2采用E4303焊条焊接，件6与衬砌主筋在现场焊接
牢固后，通过件3,4,5,与件1,2紧密地链接在一起，然后再将件5与衬砌主筋焊接牢固，在件3拧紧的同时将其与件5点焊为一体。
衬砌模板拆除后将吊环焊接在1上。
3. C为主筋净保护层厚度，H为主筋内外层钢筋间距，L为主筋纵向间距，D为风机安装段衬砌厚度，关系式为D=2C+d+H
图3-2
图4-4
图5-1。

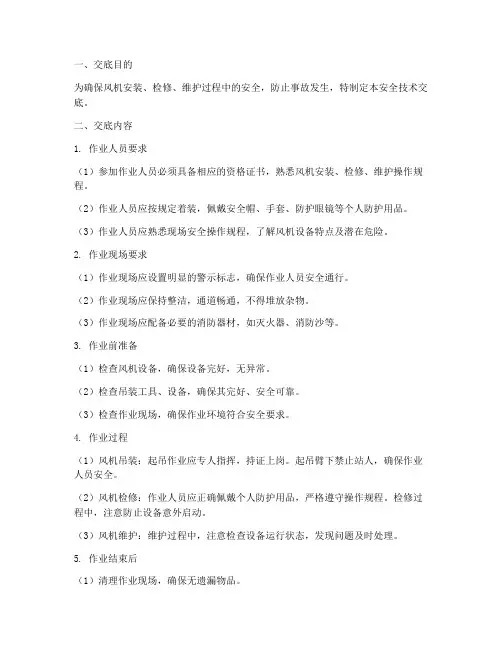

风机_安全技术交底模板
一、交底目的为确保风机安装、检修、维护过程中的安全，防止事故发生，特制定本安全技术交底。
二、交底内容1. 作业人员要求（1）参加作业人员必须具备相应的资格证书，熟悉风机安装、检修、维护操作规程。
（2）作业人员应按规定着装，佩戴安全帽、手套、防护眼镜等个人防护用品。
（3）作业人员应熟悉现场安全操作规程，了解风机设备特点及潜在危险。
2. 作业现场要求（1）作业现场应设置明显的警示标志，确保作业人员安全通行。
（2）作业现场应保持整洁，通道畅通，不得堆放杂物。
（3）作业现场应配备必要的消防器材，如灭火器、消防沙等。
3. 作业前准备（1）检查风机设备，确保设备完好，无异常。
（2）检查吊装工具、设备，确保其完好、安全可靠。
（3）检查作业现场，确保作业环境符合安全要求。
4. 作业过程（1）风机吊装：起吊作业应专人指挥，持证上岗。
起吊臂下禁止站人，确保作业人员安全。
（2）风机检修：作业人员应正确佩戴个人防护用品，严格遵守操作规程。
检修过程中，注意防止设备意外启动。
（3）风机维护：维护过程中，注意检查设备运行状态，发现问题及时处理。
5. 作业结束后（1）清理作业现场，确保无遗漏物品。
（2）对作业人员进行安全总结，反馈作业过程中发现的问题。
（3）检查设备状态，确保设备正常运行。
三、注意事项1. 作业人员应严格遵守安全操作规程，不得违章作业。
2. 作业过程中，发现安全隐患，应立即停止作业，及时上报。
3. 作业人员应互相监督，确保作业安全。
4. 作业结束后，对作业现场进行清理，确保无安全隐患。
四、交底人及日期交底人：________交底日期：____年__月__日五、接受人及签字接受人：________签字：________备注：本安全技术交底内容仅供参考，具体操作请以实际情况为准。
风机运行安全技术交底模板
一、交底目的为确保风机运行过程中的安全，预防事故发生，提高员工的安全意识，特制定本安全技术交底。
二、交底对象全体风机运行操作人员、维修人员及相关管理人员。
三、交底内容1. 风机运行基本安全要求（1）风机运行前，必须检查设备是否完好，确认安全设施齐全有效。
（2）操作人员应熟悉风机运行原理、操作规程及安全注意事项。
（3）操作人员必须穿戴好个人防护用品，如安全帽、绝缘手套、防护眼镜等。
2. 风机启动前的安全检查（1）检查风机本体、电机、传动装置等是否完好，有无异常声响。
（2）检查润滑系统是否正常，油位是否在规定范围内。
（3）检查电气系统绝缘性能，确保无漏电现象。
（4）检查冷却系统，确保冷却效果良好。
（5）检查通风系统，确保通风畅通。
3. 风机运行中的安全操作（1）操作人员应严格遵守风机运行规程，严禁违章操作。
（2）密切关注风机运行状态，如发现异常情况，立即停机检查。
（3）定期检查风机运行参数，如电流、电压、振动、温度等，确保在正常范围内。
（4）保持风机运行环境整洁，防止杂物进入。
（5）严格执行设备定期维护保养制度，确保设备处于良好状态。
4. 风机停机及维护保养（1）停机前，确保风机运行至安全位置，切断电源。
（2）检查设备各部件，如轴承、齿轮、密封等，确认无异常。
（3）清理设备内外积灰、油污等杂物。
（4）对易损件进行更换，确保设备正常运行。
（5）检查安全防护设施，确保完好。
四、注意事项1. 操作人员应定期参加安全教育培训，提高安全意识。
2. 风机运行过程中，严禁酒后、疲劳操作。
3. 发现安全隐患，立即上报，及时整改。
4. 严格执行设备定期检查、维护保养制度。
5. 加强现场安全管理，确保风机运行安全。
五、交底人（姓名）六、接收人（姓名）七、日期（年月日）八、附件1. 风机运行规程2. 风机操作手册3. 风机安全检查表4. 风机维护保养记录表。
风机作业安全技术交底模板
一、交底说明为确保风机作业过程中的安全，现将风机作业安全技术交底如下，请所有参与风机作业人员认真阅读并严格遵守。
二、交底内容1. 作业人员要求（1）作业人员必须经过专业培训，具备风机操作资质，且持有特种作业操作证。
（2）作业人员应熟悉风机作业规程、安全操作规程及应急预案。
（3）作业人员应保持良好的身体状态，精神集中，不得酒后作业。
2. 作业前的准备工作（1）检查风机设备是否完好，电源线路是否安全可靠。
（2）检查风机运行环境，确保无易燃易爆物品，地面干燥，无积水。
（3）检查风机防护装置是否完好，如安全防护罩、限位装置等。
（4）检查风机附件，如吊钩、链条、绳索等是否牢固可靠。
3. 作业过程中的安全措施（1）操作人员必须穿戴好个人防护用品，如安全帽、防护眼镜、工作服、手套等。
（2）操作风机前，应先启动风机进行试运转，确认无异常情况后方可投入正常作业。
（3）作业过程中，操作人员应密切注意风机运行状态，发现异常情况立即停机检查。
（4）严禁在风机运行过程中进行检修、调整、清洁等作业。
（5）作业现场应设置警示标志，提醒他人注意安全。
（6）严禁操作人员站在风机下方进行作业，以免发生意外。
4. 作业结束后的安全措施（1）作业结束后，应立即切断风机电源，确保设备处于停止状态。
（2）清理作业现场，消除安全隐患。
（3）检查风机设备，确保无损坏，维护保养。
三、安全技术交底表1. 交底人：________2. 接收人：________3. 交底时间：____年____月____日4. 交底内容：（1）作业人员要求（2）作业前的准备工作（3）作业过程中的安全措施（4）作业结束后的安全措施四、签字确认1. 交底人签字：________2. 接收人签字：________3. 项目负责人签字：________4. 安全管理人员签字：________通过以上安全技术交底，希望所有参与风机作业的人员能够充分认识到安全的重要性，严格按照操作规程进行作业，确保风机作业过程中的安全。
风机作业人员安全技术交底模板
一、交底目的为确保风机作业人员的人身安全和设备正常运行，提高安全生产意识，特进行风机作业安全技术交底。
二、交底对象本次安全技术交底面向所有参与风机作业的施工人员、管理人员。
三、交底内容1. 风机作业基本安全知识（1）风机作业人员应熟悉风机的基本结构、工作原理和操作规程。
（2）风机作业人员应掌握风机设备的电气、机械、液压等基础知识。
（3）风机作业人员应了解风机设备的安全防护装置和操作注意事项。
2. 风机作业前的准备工作（1）作业前应检查风机设备是否完好，如有异常应立即停止作业，并报修。
（2）检查电气线路是否完好，确保无裸露、短路等安全隐患。
（3）检查风机周围环境，清除杂物，确保作业区域整洁、安全。
（4）确认作业人员持证上岗，熟悉风机操作规程。
3. 风机作业过程中的安全操作（1）启动风机前，确保设备处于良好状态，检查各部件连接是否牢固。
（2）启动风机时，应先开启通风设备，降低机房内氧气浓度。
（3）操作过程中，密切注意风机运行状态，发现异常情况立即停机检查。
（4）操作人员应穿戴好劳动防护用品，如安全帽、工作服、防护手套等。
（5）作业过程中，禁止无关人员进入作业区域。
4. 风机作业后的注意事项（1）停机后，关闭风机电源，确保设备处于安全状态。
（2）清理作业现场，将废弃物、工具等清理干净。
（3）检查设备运行情况，确保无异常。
（4）填写风机作业记录，内容包括作业时间、设备运行状态、异常情况等。
四、交底要求1. 作业人员应认真听取安全技术交底，确保理解并掌握各项安全操作规程。
2. 作业过程中，严格遵守安全操作规程，确保人身安全和设备正常运行。
3. 如发现安全隐患，应立即停止作业，并向上级报告。
4. 定期参加安全技术培训，提高自身安全意识和操作技能。
五、签字确认请所有参加风机作业的施工人员、管理人员认真阅读以上安全技术交底内容，并在以下签字确认：施工人员签名：________________管理人员签名：________________日期：______________________注：本模板仅供参考，具体内容可根据实际需求进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射流风机安装完工后，应进行以下项目(但不限于以下项目)的机械完工检查：
风机安装位置正确，各连接面接触良好，连接件可靠、无松动；
各部件与其安装吊架接触紧密、牢靠，紧固件受力均匀；
风机各部件纵、横向水平度的允许偏差达到有关规范要求；
设备表面光泽一致、无划伤、无刻痕、无剥落、无锈蚀。风机拼装过程中不得撞击、敲击机壳，以免壳体变形；不得随意解体风机。
风机安装要确保间距与设计一致，风机中轴线与隧道轴线平行。风机紧固时，要用力矩扳手拧紧螺母，拧紧力矩为150N.m。风机外壳及安装附件必须经过防腐处理。
风机试验运转，应在监理工程师监控下进行运转试验，试验前应确保电压符合要求，接线正确，连接件牢固，转动时，叶片与叶毂无接触。
4）使用扳手时，不准套上管子。
4．安装要求如下：
射流风机的安装、接线按照有关机械安装规范及GB 5017-92等有关规范的要求进行。
风机安装前进行详细的开箱检验、并进行抽检试验。风机的规格、型号、技术参数，应符合设计要求。
检查预埋件的数量、位置、型号，并根据设计要求进行抗拉拔力试验。抗拔力试验符合设计要求。
风机电源线、信号线、接地线端头制作规范；按设计要求采取线缆保护措施、布线排列整齐美观、安装固定、标识清楚。接线采用可挠性管保护，线径、规格与设计一致；接地牢靠，并与主接地回路可靠连通；电缆接口处密封良好，接线牢固。
风机所有用电设备、控制柜及金属构件等均应做良好的接地，以保护人身安全，其接地电阻不大于10欧姆。
风机配电及控制回路接线正确，可靠；
电气设备及缆线绝缘良好，接地符源自有关规范要求；风机控制屏位置正确，部件齐全、安装牢固、防护等级符合规范要求；
控制屏(箱)开闭灵活、箱内接线整齐、回路编号齐全正确、预埋管与箱体连接处应有锁紧螺母；
所有设备安装正确、无缺项、无杂物、运动部件润滑良好。
技术负责人
接受交底负责人
隧道射流风机安装技术交底
工程项目名称
分部工程
通风设施
交底时间
接受交底人员
技 术交底内容
1.本要求适用于隧道射流风机的安装。
2.严格按图纸施工(见附件图纸)。
3．一般要求
1）安装工作宜从上至下进行，避免立体交叉作业，防止伤人和损坏设备。
2）凡两人以上安装或操作同一设备时，应建立呼唤应答制。
3）放置或就位设备时，不应将脚放在设备的下方，防止压伤。
风机底座焊接的焊工必须持证上岗，在焊接底座前按照厂家提供的图纸放样准确，然后在施焊，焊接过程中必须请监理旁站，确保施工质量，严禁虚焊、假焊。
风机、支架的安装结构尺寸、预埋件、安装方位、安装间距等符合设计要求。
支撑风机的强度应保证在实际荷载的15倍以上，风机安装前应作支撑结构的荷载试验。
风机吊装必须采用专用吊架吊装：吊装时需由两端安装螺栓同时起吊，吊装过程应当始终均匀提升，严禁用一组螺栓吊装，严禁吊挂消声器。整个安装过程需由监理工程师监督执行。
