手动试压泵 结构和工作原理
手动试压泵操作规程
手动试压泵操作规程
《手动试压泵操作规程》
一、概述
手动试压泵是一种用于对管道、容器等压力设备进行试压的装置，其操作规程非常重要。
正确的操作规程不仅可以确保设备的安全运行，还可以提高工作效率，减少人为失误。
二、操作步骤
1.检查设备
在操作手动试压泵之前，首先要对设备进行检查，确保设备处于正常工作状态。
包括检查泵的连接管路是否有泄漏，检查压力表的指针是否正常等。
2.装填介质
在进行试压前，需要将介质装填至手动试压泵的容器内。
注意装填介质的过程中要注意安全，避免介质泄漏或者对人身造成伤害。
3.泵操作
将手动试压泵的把手往复操作，使介质被压缩并传递到被试压的管道或容器内。
在操作过程中要注意力均匀，保证被试压设备内部的介质受到均匀的压力。
4.观察压力
在试压的过程中，要时刻关注压力表的指示，确保试压的压力在安全范围内。
一旦发现压力超出安全范围，应立即停止压力，
并排除故障。
5.卸压
试压完成后，需要将介质从被试压的设备内卸压，确保设备内部的介质排放干净，方便下次使用。
三、注意事项
1.操作人员必须经过专业培训，掌握操作规程，并持证上岗。
2.在操作过程中要严格遵守操作规程，不得擅自更改操作步骤。
3.必须保持设备的清洁和维护，确保设备处于良好的工作状态。
4.在试压过程中，要密切注意压力变化情况，随时准备应对突
发情况。
通过严格遵守《手动试压泵操作规程》，可以有效确保试压作业的安全和准确性，提高工作效率，保障设备的正常运行。
手动试压泵怎么操作方法
手动试压泵怎么操作方法手动试压泵（也称为手压泵或手动压力测试泵）是用于测试管道、容器、阀门等设备的密封性能的一种工具。
在使用手动试压泵之前，需要先了解其操作方法。
下面是手动试压泵的详细操作步骤：1. 准备工作- 在开始操作之前，确保手动试压泵的工作区域干燥、清洁，并且没有明火等火源。
- 检查手动试压泵的状态，确保泵的密封、压力表的读数、连接螺纹等没有损坏或松动。
2. 连接试压设备- 将试压泵的进口与待测试设备的出口（或进口）连接，采用合适的连接方式（如螺纹连接、快速接头等）。
- 使用扳手或扳手套将连接螺纹拧紧，确保连接处无泄漏。
3. 开启泵阀门- 首先，将手动试压泵的出口阀门关闭（即拧紧）。
- 打开泵的入口阀门（通常是一个手动旋钮），允许介质从待测试设备进入手动试压泵。
4. 手动加压- 使用手柄或手轮等机械装置，以适当的速度和力度进行加压。
- 在加压过程中，观察压力表上的示数，并注意手动试压泵和被测试设备连接处是否有泄漏。
5. 达到测试压力- 根据测试要求，逐渐增加压力，直到达到所需的测试压力。
- 在达到测试压力后，可以适当减小加压速度，以免过度压力导致设备损坏。
6. 压力保持- 固定手动试压泵上的手柄或手轮，保持手动试压泵的出口阀门关闭。
- 观察压力表上的读数，确保测试压力能够保持稳定。
7. 检查泄漏- 在测试压力保持的同时，观察被测试设备以及手动试压泵的连接处是否有明显的泄漏现象（如气泡、液体渗漏等）。
- 如果发现泄漏，应立即停止测试，并检查泄漏原因，及时修复后再进行测试。
8. 调压和卸压- 在测试完成后，需要有步骤地将压力逐渐减小。
- 首先，打开手动试压泵上的出口阀门，允许被测试设备中的介质缓慢流出。
- 然后，逐渐关闭手动试压泵的入口阀门，减小进入试压泵的介质流量，以降低压力。
- 最后，将手柄或手轮调到零压力位置，确保试压泵处于无压力状态。
9. 断开连接- 在完成测试后，断开手动试压泵与被测试设备的连接，注意使用合适的工具，避免损坏连接件。
手动液压泵的组成

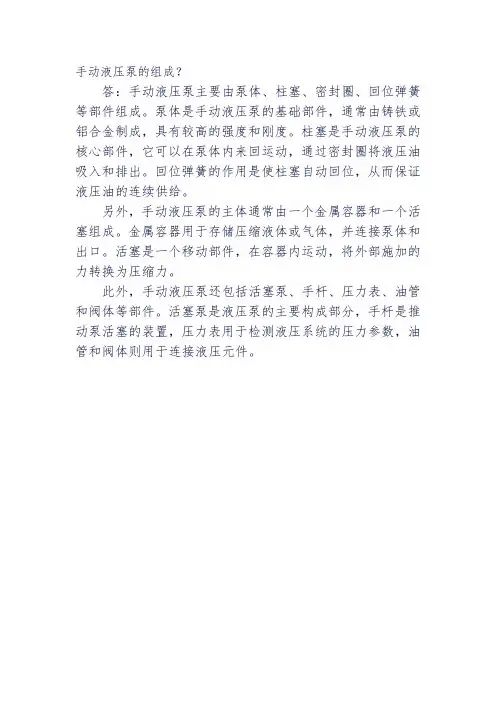

手动液压泵的组成？
答：手动液压泵主要由泵体、柱塞、密封圈、回位弹簧等部件组成。
泵体是手动液压泵的基础部件，通常由铸铁或铝合金制成，具有较高的强度和刚度。
柱塞是手动液压泵的核心部件，它可以在泵体内来回运动，通过密封圈将液压油吸入和排出。
回位弹簧的作用是使柱塞自动回位，从而保证液压油的连续供给。
另外，手动液压泵的主体通常由一个金属容器和一个活塞组成。
金属容器用于存储压缩液体或气体，并连接泵体和出口。
活塞是一个移动部件，在容器内运动，将外部施加的力转换为压缩力。
此外，手动液压泵还包括活塞泵、手杆、压力表、油管和阀体等部件。
活塞泵是液压泵的主要构成部分，手杆是推动泵活塞的装置，压力表用于检测液压系统的压力参数，油管和阀体则用于连接液压元件。
手动试压泵安全操作规程
手动试压泵操作规程
一、概述：
SL-SY22/5手动试压泵
用途：为各类压力容器、锅炉、管道、阀门、橡胶管件、机器零件等作耐压试验、强度试验、密封试验和爆破试验之用。
特点：不用电源、移动灵活、体积小、重量轻、操作轻便、性能稳定、便于野外及高空作业。
二、使用方法：
1、使用前，用介质把水箱灌满(禁止使用含有泥沙等杂物的不清洁介质)，拧紧压力开关。
2、扳动手柄，柱塞在运动中无阻滞现象，使介质从工作接管流出，然后把接管接通被试容器，使被试容器均充满介质，即可使用。
3、禁止超过本泵规定的额定压力进行试验。
4、施力要平稳、不可敲击。
三、维修和保养：
1、泵和水箱内的介质保持清洁，不允许有污物和其它杂物。
2、压力表在使用时应避免振动，小心轻放。
3、长期停止工作的泵，在停用前应把介质排净，未涂漆的外露表面应涂上机油。
泵内应加入防锈油或机油，试压忌油容器的试压泵则严禁使用机油或防锈油维护保养，应采取其它防腐措施。
成都俊骋机电设备工程有限公司
二零一四年八月。
常见泵结构和工作原理动态图
泵结构和工作原理动态图1、活塞泵基本原理借活塞在汽缸内的往复作用使缸内容积反复变化，以吸入和排出流体。
2、往复泵工作原理利用偏心轴的转动通过连杆装置带动活塞的运动，将轴的圆周转动转化为活塞的往复运动。
活塞不断往复运动，泵的吸水与压水过程就连续不断地交替进行。
特殊结构3、水环式真空泵工作原理水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。
泵内注入一定量的水。
叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。
由于泵壳与叶轮不同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。
随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于是气体经排气空间与排气管被排至泵外。
4、罗茨真空泵工作原理罗茨泵的工作原理与罗茨鼓风机相似。
由于转子的不断旋转，被抽气体从进气口吸入到转子与泵壳之间的空间v0内，再经排气口排出。
由于吸气后v0空间是全封闭状态，所以，在泵腔内气体没有压缩和膨胀。
但当转子顶部转过排气口边缘，v0空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间v0中去，使气体压强突然增高。
当转子继续转动时，气体排出泵外。
一般来说，罗茨泵具有以下特点：●在较宽的压强范围内有较大的抽速；●起动快，能立即工作；●对被抽气体中含有的灰尘和水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。
因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛的应用。
5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）是一种油封式机械真空泵。
其工作压强范围为101325~1.33×10-2（Pa）属于低真空泵。
它可以单独使用，也可以作为其它高真空泵或超高真空泵的前级泵。
它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油与医药等生产和科研部门。
手动试压泵怎么操作方法
手动试压泵怎么操作方法
手动试压泵的操作方法如下：
1. 准备工作：确保试压泵和试压设备都处于正常工作状态，并检查泵体是否有漏水或损坏的情况。
2. 连接管路：将试压泵的出水口与试压设备的进水口连接，确保连接紧密且没有漏水。
3. 充水：打开泵的进水阀门，将水注入泵体中，直到水位超过泵的入水口。
4. 排气：打开泵体上的排气阀，释放泵体内的空气，直到水从排气阀流出为止。
5. 关闭排气阀：关闭排气阀，确保泵体内无漏气。
6. 开始泵送：使用手柄或手轮开始泵送水，逐渐增加泵的泵送速度，直到试压设备所需的压力值。
7. 监测压力：通过试压设备上的压力表监测泵送的压力，根据需要适时调整泵的泵送速度。
8. 停止试压：达到设定的试压压力后，停止泵送水，并关闭泵的进水阀门。
9. 排水：关闭试压设备的出水口，打开排水开关，将试压泵和管路中的水排走。
10. 关闭泵体：关闭泵体上的排气阀和排水阀，确保泵体内干燥。
注意事项：
- 在操作过程中，应注意安全，避免泵体直接暴露在太阳下或有其他危险因素的环境中。
- 需要定期检查试压泵的工作状态和泵体的密封性，确保其正常运行。
- 操作结束后，应将试压泵放置在干燥通风的地方，以防发生腐蚀或其他损坏。
手动试压泵型号及故障分析
手动试压泵型号及故障分析泵吸反循环系统最后改用普通手动试压往系统里送水，因手动试压泵送水能力小，即每一次往系统里送水量较少。
因此，要达到试验压力，要花费很长的时间;并且，作业人员压泵次数过多易疲劳。
一般情况下，两个人轮流压泵。
采用离心泵+自制手动试压泵试压，其试压系统。
不统接室内管道系统成品泵、离心泵联合试压示意圈水压强度试验在国际服务中心工程中，因有压系统较多(含给水、热水、中水、采暖等系统，并分高、低区，13层至21层为高区，13层为低区)。
如何解决试压试验，是我们面临的一个问题。
在当时，我们拟定了两个试水方案。
采用离心泵+普通手动试压泵(在市场上购买的成品手动试压泵)试压，其试压系统。
首先打开最高点的放气阀，然后利用离心泵往系统里充水，待系统里充满了水后，自创手动试压泵自制手动试压泵、离心泵联合试压示意摇柄接室内管道系统。
给水排水技术动态以只年第期技术交流表自制手动试压泵与普通手动试压泵的经济分析比较。
其试压过程与方案一一致，但自制手动试压泵送水量大，送水能力强。
我们在a栋低区采用方案一，在b栋低区采用方案二;b栋低区系统较a栋低区系统复杂、用水量大;经实际比较，方案二较一施工速度快。
因此，在高区试压时，均采用方案二，并取得了良好的效果。
手动试压泵是测定受压容器及受压设备的主要测试仪器，最高工作压力可达100MPA，能够正确指出0~100MPA以内任何阶段的正确压力来作水压试验。
广泛用于锅炉、化工、轻工、建筑安装工程、航天、科学系统、专门试验各种受压容器和受压设备、管道阀门、橡胶管件及其它受压装置进行试压之用。
1.试压泵开始使用前应详细检查各部件连接处是否拧紧，压力表是否正常，进出水管是否安装好，本泵工作介质为5~50℃清水、乳化液或运动粘度<45mm2/s的油器。
禁止使用有泥沙及其它污杂物的不清洁水。
2.为提高试压效率、可先将被测试容器或设备先注满水，再接试压泵的出水管。
3.在试压过程中，若发现水中有多量空气可拧开放水阀，把空气放掉。
手持式压力泵基础知识
真空切换阀截止阀压力输出手动压力泵升降压装置排气截止阀一. 概述ZT505手持式压力泵可在其压力范围内为校验（检定）压力表、压力变送器、压力传感器、压力开关等压力仪器仪表提供稳定可靠的气压源，主要应用于计量、航天、军工、电力、石化、食品等行业的实验室及进行现场计量和科研的单位。
二.工作原理ZT505手持式压力泵是由手动压力泵、真空切换阀、截止阀、排气截止阀、升降压装置和压力输出接口、手动压力泵压杆、升降压手轮等组成。
通过手动压力泵压杆与升降压手轮调整标准压力表（压力模块）的压力值到达检定点，读取被检压力表（压力模块）示值，两个示值进行比较，得出被检压力表（压力模块）的各检定点示值误差，从而实现压力范围内对各种压力表和压力模块的校验。
三. 操作方法1. 连接方法手持压力泵压力输出接口可直接或通过转换接头连接标准压力表（压力模块）、指针式或数显式压力表、压力开关、压力变送器、软管等。
连接仪表或堵头前，应确认表座内放有O型密封圈，保证仪器的密封性。
2. 正压压力校验（检定）（1）将该仪器放置于水平位置并卸下压力输出接口上的堵头，按下真空切换阀；（2）将标准压力表（压力模块）和被检压力表（压力模块）分别接在压力输出接口上；（3）打开排气截止阀和截止阀；（4）将升降压手轮调至最外端（即丝杆旋出最长状态）；（5）将标准压力表（压力模块）和被检压力表（压力模块）清零；（6）关闭排气截止阀；（7）正程校验（检定），重复抬起下压手动压力泵压杆进行预压，每次抬起手动压力泵压杆后延时1秒后压下，反复几次，直至压力到达第一个检定点时关闭截止阀，顺时针旋转升降压手轮，精确调节到各个检定点；（8）回程校验（检定），逆时针旋转升降压手轮，精确调节各个检定点；（9）校验（检定）完成后，打开排气截止阀，打开截止阀，压力降至零点，卸下仪表，在压力输出接口处装上堵头（防止灰尘掉进）。
