液压泵工作原理
液压泵工作原理

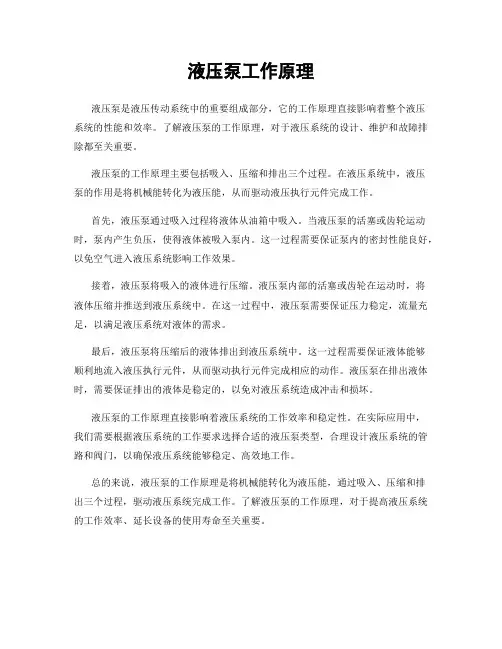

液压泵是液压传动系统中的重要组成部分，它的工作原理直接影响着整个液压
系统的性能和效率。
了解液压泵的工作原理，对于液压系统的设计、维护和故障排除都至关重要。
液压泵的工作原理主要包括吸入、压缩和排出三个过程。
在液压系统中，液压
泵的作用是将机械能转化为液压能，从而驱动液压执行元件完成工作。
首先，液压泵通过吸入过程将液体从油箱中吸入。
当液压泵的活塞或齿轮运动时，泵内产生负压，使得液体被吸入泵内。
这一过程需要保证泵内的密封性能良好，以免空气进入液压系统影响工作效果。
接着，液压泵将吸入的液体进行压缩。
液压泵内部的活塞或齿轮在运动时，将
液体压缩并推送到液压系统中。
在这一过程中，液压泵需要保证压力稳定，流量充足，以满足液压系统对液体的需求。
最后，液压泵将压缩后的液体排出到液压系统中。
这一过程需要保证液体能够
顺利地流入液压执行元件，从而驱动执行元件完成相应的动作。
液压泵在排出液体时，需要保证排出的液体是稳定的，以免对液压系统造成冲击和损坏。
液压泵的工作原理直接影响着液压系统的工作效率和稳定性。
在实际应用中，
我们需要根据液压系统的工作要求选择合适的液压泵类型，合理设计液压系统的管路和阀门，以确保液压系统能够稳定、高效地工作。
总的来说，液压泵的工作原理是将机械能转化为液压能，通过吸入、压缩和排
出三个过程，驱动液压系统完成工作。
了解液压泵的工作原理，对于提高液压系统的工作效率、延长设备的使用寿命至关重要。
液压泵工作原理
液压泵工作原理液压泵是一种将机械能转化为液压能的设备，它通过产生高压液体来驱动液压系统中的执行元件。
液压泵的工作原理是利用机械能驱动泵的转子，使泵腔内的液体产生压力，然后将液体通过管路输送到液压系统中，从而实现对执行元件的控制。
液压泵的工作原理可以分为两种类型：容积式液压泵和动力式液压泵。
1. 容积式液压泵工作原理：容积式液压泵根据泵腔容积的变化来产生压力，主要包括齿轮泵、叶片泵和柱塞泵。
- 齿轮泵：齿轮泵由一对啮合的齿轮组成，当齿轮转动时，泵腔的容积随之变化，液体被吸入和排出。
通过齿轮的旋转，液体被压缩并通过出口排出，从而产生压力。
- 叶片泵：叶片泵由一个旋转的转子和固定的叶片组成。
当转子旋转时，叶片受到离心力的作用，与泵壳内的椭圆形腔体形成密封，液体被吸入和排出。
通过叶片的旋转，液体被压缩并通过出口排出，产生压力。
- 柱塞泵：柱塞泵由多个柱塞和柱塞孔组成。
当柱塞受到偏心轴的推动时，柱塞与柱塞孔之间形成密封，液体被吸入和排出。
通过柱塞的运动，液体被压缩并通过出口排出，产生压力。
容积式液压泵的优点是结构简单、体积小、重量轻，适用于低压和中压液压系统。
2. 动力式液压泵工作原理：动力式液压泵是通过外部能源驱动，将机械能转化为液压能。
主要包括齿轮泵、涡轮泵和离心泵。
- 齿轮泵：齿轮泵通过外部电机或发动机驱动齿轮转动，液体被吸入和排出。
通过齿轮的旋转，液体被压缩并通过出口排出，产生压力。
- 涡轮泵：涡轮泵通过外部电机或发动机驱动叶轮旋转，液体被吸入和排出。
通过叶轮的旋转，液体被压缩并通过出口排出，产生压力。
- 离心泵：离心泵通过外部电机或发动机驱动叶片旋转，液体被吸入和排出。
通过叶片的旋转，液体被压缩并通过出口排出，产生压力。
动力式液压泵的优点是可以提供高压液体，适用于高压液压系统。
总结：液压泵的工作原理是通过机械能或外部能源驱动泵的转子，使泵腔内的液体产生压力，然后将液体输送到液压系统中。
容积式液压泵利用泵腔容积的变化来产生压力，包括齿轮泵、叶片泵和柱塞泵；动力式液压泵通过外部能源驱动，将机械能转化为液压能，包括齿轮泵、涡轮泵和离心泵。
挖机的工作原理

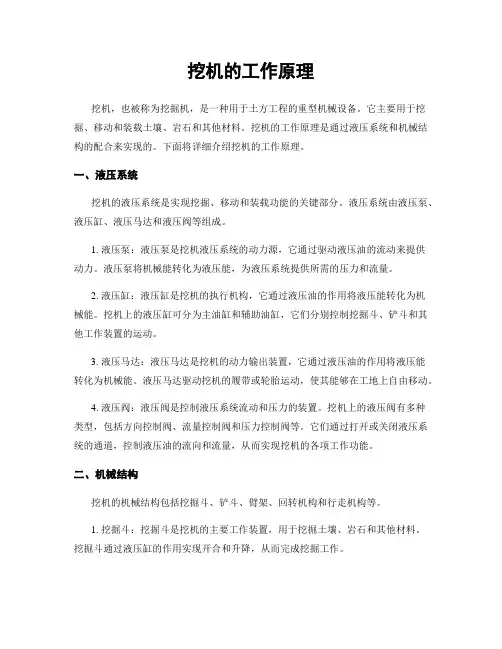

挖机的工作原理挖机，也被称为挖掘机，是一种用于土方工程的重型机械设备。
它主要用于挖掘、移动和装载土壤、岩石和其他材料。
挖机的工作原理是通过液压系统和机械结构的配合来实现的。
下面将详细介绍挖机的工作原理。
一、液压系统挖机的液压系统是实现挖掘、移动和装载功能的关键部分。
液压系统由液压泵、液压缸、液压马达和液压阀等组成。
1. 液压泵：液压泵是挖机液压系统的动力源，它通过驱动液压油的流动来提供动力。
液压泵将机械能转化为液压能，为液压系统提供所需的压力和流量。
2. 液压缸：液压缸是挖机的执行机构，它通过液压油的作用将液压能转化为机械能。
挖机上的液压缸可分为主油缸和辅助油缸，它们分别控制挖掘斗、铲斗和其他工作装置的运动。
3. 液压马达：液压马达是挖机的动力输出装置，它通过液压油的作用将液压能转化为机械能。
液压马达驱动挖机的履带或轮胎运动，使其能够在工地上自由移动。
4. 液压阀：液压阀是控制液压系统流动和压力的装置。
挖机上的液压阀有多种类型，包括方向控制阀、流量控制阀和压力控制阀等。
它们通过打开或关闭液压系统的通道，控制液压油的流向和流量，从而实现挖机的各项工作功能。
二、机械结构挖机的机械结构包括挖掘斗、铲斗、臂架、回转机构和行走机构等。
1. 挖掘斗：挖掘斗是挖机的主要工作装置，用于挖掘土壤、岩石和其他材料。
挖掘斗通过液压缸的作用实现开合和升降，从而完成挖掘工作。
2. 铲斗：铲斗是挖机的装载装置，用于装载挖掘的材料。
铲斗通过液压缸的作用实现开合和升降，从而完成装载工作。
3. 臂架：臂架是支撑挖掘斗和铲斗的结构，它通过液压缸的作用实现伸缩和升降，从而调节挖掘和装载的范围和高度。
4. 回转机构：回转机构使挖机能够在水平方向上旋转，实现挖掘斗和铲斗的定位。
回转机构由回转马达和回转轴承等组成，通过液压马达的作用实现旋转运动。
5. 行走机构：行走机构使挖机能够在工地上自由移动。
挖机的行走机构有履带式和轮胎式两种，它们分别由履带或轮胎、驱动器和转向机构等组成，通过液压马达的作用实现行走运动。
挖机液压工作原理
挖机液压工作原理
挖机液压系统的工作原理如下：
1. 液压泵：液压泵将液体从液压油箱中吸入并产生高压，把液体推送到液压系统中的各个液压元件。
2. 液压阀：液压阀通过控制液体的流动方向、压力和流量来实现对液压系统的控制。
常见的液压阀有进油阀、放油阀、压力阀、方向阀等。
3. 液压缸：液压缸是液压系统中的执行元件，它根据液压系统的控制信号实现对机械装置的控制。
液压缸的工作原理是通过在缸筒两端施加液压压力，使活塞在缸筒内做往复运动。
4. 蓄能器：蓄能器能够储存液压系统中的液压能量，当需要快速释放液压能量时，蓄能器能够提供额外的能量供给。
5. 液压油箱：液压油箱是液压系统中的储油装置，液压油箱中储存了用于液压系统运转所需的液压油。
液压系统的工作原理是：当液压泵工作时，通过液压阀控制液体的流动方向和压力，将高压液体推送到液压缸中。
液压缸根据液压系统的控制信号，通过液压缸的伸缩运动来驱动机械装置完成工作。
同时，通过液压阀的控制，可控制液压缸的速度和力度。
液压油箱则提供液压系统所需的液压油和储存液压能量的蓄能器。
整个液压系统通过各个部件的协作工作，实现对机械装置的准确控制和高效运行。
大型挖机液压泵工作原理

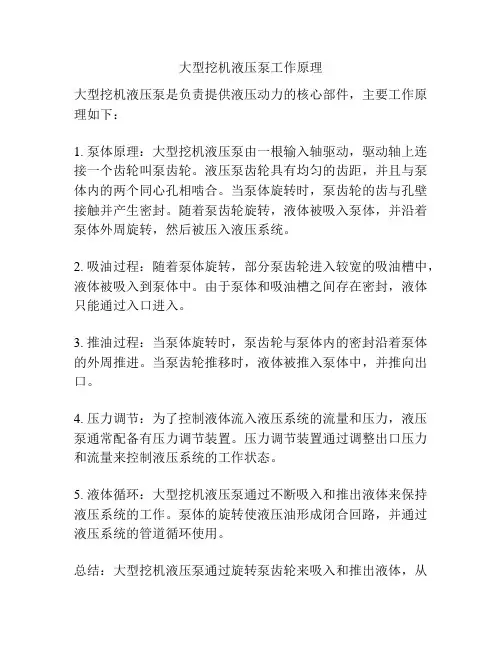

大型挖机液压泵工作原理
大型挖机液压泵是负责提供液压动力的核心部件，主要工作原理如下：
1. 泵体原理：大型挖机液压泵由一根输入轴驱动，驱动轴上连接一个齿轮叫泵齿轮。
液压泵齿轮具有均匀的齿距，并且与泵体内的两个同心孔相啮合。
当泵体旋转时，泵齿轮的齿与孔壁接触并产生密封。
随着泵齿轮旋转，液体被吸入泵体，并沿着泵体外周旋转，然后被压入液压系统。
2. 吸油过程：随着泵体旋转，部分泵齿轮进入较宽的吸油槽中，液体被吸入到泵体中。
由于泵体和吸油槽之间存在密封，液体只能通过入口进入。
3. 推油过程：当泵体旋转时，泵齿轮与泵体内的密封沿着泵体的外周推进。
当泵齿轮推移时，液体被推入泵体中，并推向出口。
4. 压力调节：为了控制液体流入液压系统的流量和压力，液压泵通常配备有压力调节装置。
压力调节装置通过调整出口压力和流量来控制液压系统的工作状态。
5. 液体循环：大型挖机液压泵通过不断吸入和推出液体来保持液压系统的工作。
泵体的旋转使液压油形成闭合回路，并通过液压系统的管道循环使用。
总结：大型挖机液压泵通过旋转泵齿轮来吸入和推出液体，从
而提供液压系统所需的动力。
液压泵的工作过程通过压力调节装置控制，以确保液体流入液压系统的流量和压力在合适的范围内。
液压泵工作原理是什么

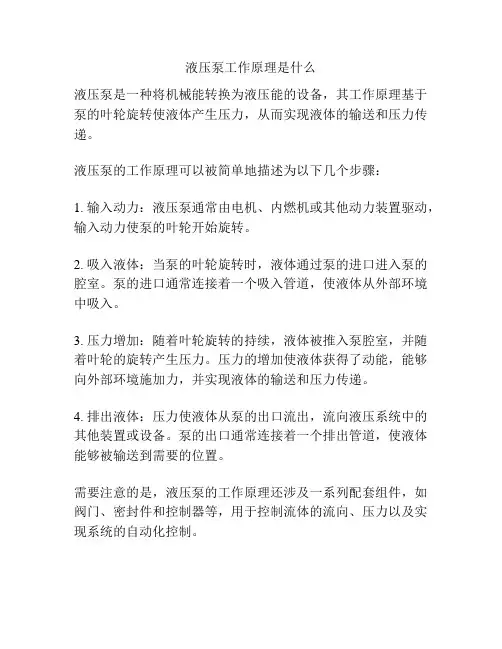

液压泵工作原理是什么
液压泵是一种将机械能转换为液压能的设备，其工作原理基于泵的叶轮旋转使液体产生压力，从而实现液体的输送和压力传递。
液压泵的工作原理可以被简单地描述为以下几个步骤：
1. 输入动力：液压泵通常由电机、内燃机或其他动力装置驱动，输入动力使泵的叶轮开始旋转。
2. 吸入液体：当泵的叶轮旋转时，液体通过泵的进口进入泵的腔室。
泵的进口通常连接着一个吸入管道，使液体从外部环境中吸入。
3. 压力增加：随着叶轮旋转的持续，液体被推入泵腔室，并随着叶轮的旋转产生压力。
压力的增加使液体获得了动能，能够向外部环境施加力，并实现液体的输送和压力传递。
4. 排出液体：压力使液体从泵的出口流出，流向液压系统中的其他装置或设备。
泵的出口通常连接着一个排出管道，使液体能够被输送到需要的位置。
需要注意的是，液压泵的工作原理还涉及一系列配套组件，如阀门、密封件和控制器等，用于控制流体的流向、压力以及实现系统的自动化控制。
综上所述，液压泵的工作原理是通过机械能驱动叶轮旋转，从而使液体产生压力，并实现液体的输送和压力传递。
液压泵的工作原理
液压泵的工作原理
液压泵是一种通过液压传递能量来驱动的机械设备，主要用于将液压油转化为机械能。
它的工作原理可以简述为下面几个步骤：
1. 启动阶段：当液压泵启动时，驱动装置（通常是一个电动机）开始转动。
油泵内的输入轴与驱动装置相连，因此随着驱动装置的转动，输入轴也开始旋转。
2. 吸入阶段：通过旋转输入轴，液压泵会在吸入腔中产生负压。
同时，随着输入轴的旋转，液压泵的吸入口会被打开，液压油从液压油箱中进入吸入腔。
当负压力超过液压油箱中的压力时，液压油会被抽入液压泵的吸入腔中。
3. 排出阶段：当液压油进入吸入腔后，旋转输入轴会使液压油被压缩。
随后，液压泵的排出口打开，压缩的液压油被排出液压泵。
通过这个过程，液压油的能量被传递给液压系统的其他部件。
总之，液压泵的工作过程主要包括启动阶段、吸入阶段和排出阶段。
通过驱动装置的转动，液压泵能够将液压油抽入并压缩，将液压能转化为机械能，从而实现液压系统的正常运行。
挖掘机液压系统的工作原理
挖掘机液压系统的工作原理
挖掘机的液压系统工作原理是通过液体在系统中的流动来传递力量和驱动机械的运动。
液压系统由液压泵、液压缸、液压阀和液压油箱等组成。
工作时，液压泵将液体从油箱吸入，并将其压力提高后送入液压系统。
液体通过管道进入液压阀，阀门控制液体流向和压力。
当需要使液压缸工作时，液压阀打开液体流向液压缸，使之推动负荷进行相应的运动。
液压缸内的柱塞在受到液体压力的作用下产生推力，从而实现挖掘机的各种工作功能。
当液压阀关闭时，液体无法流回油箱，此时液压缸内的液压油被封闭在液压缸中，从而保持负荷的位置。
如果需要控制负荷下降，液压阀会打开使液体流回油箱，液压油压力下降，负荷也随之下降。
液压系统的工作原理是基于波动力学和流体静力学原理的应用，其具有高传递效率、稳定性强、工作灵活可靠等优点，使得挖掘机能够进行各种复杂工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挖机三大件之一——液压泵（工作原理），维修师傅必懂发动机，液压泵，分配阀是人们常说的挖机三大件，挖掘机为什么不像汽车一样由发动机提供动力，经过变速箱、传动轴驱动整车前进，而是通过发动机带动液压泵转动，由高压液压油通过液压马达、液压油缸等液压执行元件带动整车动作？发动机为液压泵提供动力，液压泵、液压油管路、液压马达、液压油缸等进行液压传动，分配阀进行液压控制。
一、什么是柱塞泵，什么是齿轮泵？液压泵是将机械能转换为液体压力能，我们一般见到的（挖掘机、装载机用）有齿轮泵和柱塞泵。
共同点：都是通过容积改变来对液体产生压力。
区别：机构不同，容积位置不同。
齿轮泵的液体容积在两齿轮之间，通过齿轮旋转改变液体容积。
而柱塞泵的容积在每一个柱塞缸内。
常见大中型挖掘机一般将柱塞泵和齿轮泵集合在一起，组成液压泵总成，一般主泵为柱塞泵（输出液压油压力较大）给液压行走马达、液压回转马达、液压油缸供油；先导泵为齿轮泵（输出液压油压力较小）给分配阀供油。
主泵总成齿轮泵：齿轮泵是靠两个啮合齿轮旋转时形式的密闭移动来工作的。
齿轮泵是齿轮传动来提供动力，齿轮泵是定量泵，多用于低精度中低压控制。
它的主要特点是：结构简单，制造方便，成本低，价格低廉，体积小，重量轻，自吸性能好，对油液污染不敏感和工作可靠等。
其主要缺点是：流量和压力脉动大，噪音大，排量不可调节。
它被广泛应用于各种低压系统中。
齿轮泵对油液的要求最低，最早的时候因为压力低，所以一般用在低压系统中（先导泵），现在齿轮泵压力可以做
到25MPA左右，常用在压力要求不高的机械上，但是他的油液脉动大，不能变量，好处是自吸性能好。
齿轮泵原理图工作原理外啮合齿轮泵是装载机和部分小型挖掘机液压系统中常用的液压泵。
泵体内有一个相同模数，相同齿数的齿轮，齿轮的两个端面靠泵盖密封。
泵体，端盖和齿轮的各齿槽组成了密封的容积，俩齿轮沿的啮合把密闭容积空间分成吸油腔和压油腔俩部分，并且在工作中彼此互不相通。
由于齿轮的啮合，使密封的容积逐渐减小，齿槽中的油受到挤压，从排油口排出。
齿轮不断旋转，齿轮在啮合时引起的吸油和排油腔的容积大小变化，来实现吸油腔不断吸油，压油腔不断压油。
装载机用齿轮泵（双联泵：一根驱动轴带动两个从动齿轮工作，有两个吸油腔和两个排油腔。
）目前国内的装载机液压系统基本上为定量液压系统，所谓定量液压系统就是说液压泵的排量是不变的，基本上以齿轮泵为主；还有一部分出口的机型，由于国外对整机噪声的要求较高，采用的是叶片泵；剩余很少一部分机型配置的变量液压系统，基本上配置的为变量柱塞泵。
柱塞泵：柱塞泵是靠活塞的往复运动提供动力，柱塞泵是变量泵，多用于高精度高压控制，柱塞泵，工作压力高，其工作压力一般为了20～40MPa，最高可达1000MPa；结构紧凑；效率高及流量调节方便等优点。
柱塞泵压力高，性能稳定，成本高，脉动最小，可以变量，常用在高压系统和工程工程机械上。
但他的自吸性能最差。
柱塞泵原理图发动机带动传动轴转动时（上图左端），连杆推动柱塞在缸体中往复运动，同时连杆的侧面带动活塞连同缸体一同旋转，配油盘是固定不
动的。
工作时在凸轮与柱塞弹簧的作用下，使柱塞上下反复运动，完成泵油任务。
当凸轮凸起部分转过去，在柱塞弹簧的作用下，柱塞向下运动，柱塞上部份空间就是泵油室产生真空，这时柱塞上端柱塞套上的进油口会打开，油泵上油道的液压油经进油孔进入泵油室，柱塞运动到最下面，进油结束。
当凸轮轴转到凸轮的凸起部分顶起滚动体时，柱塞弹簧被压缩，柱塞向上运动，液压油受压，一部分经油孔流回上体油腔。
当柱塞顶面遮住进油孔时，由于柱塞和缸套的配合间隙很小使柱塞顶部的配油室成了一个密封空间，柱塞继续上升，泵油室的油压迅速升高，当泵油压力大于出油弹簧时，推出液压泵，高压液再通过主操作阀进入油缸。
当柱塞供油，与柱塞上的斜槽与缸套上的回油孔想通，泵油室低压油路就和柱塞头部的中孔和斜槽想通，油压下降，出油阀在弹簧的作用下关闭停止供油。
柱塞继续上行，当凸轮的凸起部分转过去，在弹簧的作用下，柱塞又下行开始下一个循环。
挖掘机主泵采用的一般都是双泵，额定压力为34MPA,瞬间最高压力可达39MPA。
之所以柱塞泵的泵油压力比齿轮泵，是因为其做功和容积效率更高。
目前大量使用的液压挖掘机都采用斜盘式变量轴向柱塞泵。
通常都采用双泵，用一根通轴将两个柱塞泵串联在一起，所以也称为通轴泵。
使用在挖掘机上的通轴泵还可以再串一个小齿轮泵作为伺服泵(就是先导泵)使挖
掘机的部局大为简化。
