测电功率实验
测量小灯泡电功率 探究实验
测量小灯泡电功率探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。
(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。
(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。
(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。
实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
测量小灯泡的电功率实验报告
测量小灯泡的电功率实验报告学校姓名实验日期同组人【实验目的】测量小灯泡的电功率。
【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。
【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。
【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。
【实验步骤】1．按电路图连接实物电路。
2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。
3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。
4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。
5.分析实验数据，论证交流得出实验结论。
6．评估交流，断开开关，整理实验器材，写实验报告单。
【注意事项】1．按电路图连接实物电路时注意：（1）连接过程中开关应始终处于断开状态。
（2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。
（3）连接好以后，每个同样检查一遍，保证电路连接正确。
2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。
3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。
4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。
［实验结论］由公式P=IU计算小灯泡的功率。
（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是［结论］（1）不同电压下，小灯泡的功率。
实际电压越，小灯泡功率越。
（2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。
测量小灯泡的电功率 (2)
比较两盏灯的亮度，应比较它们的实际功率， 实际功率大的灯泡亮。
练一练
1．利用如图所示的器材，测量小灯泡的电功 率。
（1） 在闭合开关前，滑动变阻器连入电路的 电阻阻值应最_大__，即滑片应位于_左___端（填“左 或右”）。
练一练
（2） 闭合开关后，发现灯泡不亮，电压表有 示数，电流表无示数，则电路中可能出现的故障是 _灯__泡__断__路__。
此时小灯泡的电阻是 Ω。该实验中滑动变阻器除了保护电路外，还有
的作用。
（2013重庆）I7．小亮同学做测定“小灯泡的额定电功率”实验时所用器材有 电压为6V的电源、额定电压为2．5V的小灯泡（小灯泡的额定功率小于1W） 、滑动变阻器有A规格“l0Ω2A”、B规格“50Ω lA”可选。以及符合实验要求 的电表、开关和导线如图13（甲）是小亮同学没有连接完整的电路。
按照电路图连接电路，将滑动变阻器滑片放在阻 值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电 压表示数依次为2V、1.5V和2.4 V，依次记下电压 表示数U和对应的电流表示数I，分别将U、I记录 在表格中；
（3）观察并比较三次小灯泡的发光情况，将 现象记录在表格中。
实验数据
小灯泡的额定电压是____2___V。
（6）小亮利用该电路探究电流跟电阻的关系，他将小灯泡换成多个定值电阻R，
保持电压表示数始终为如图13（丙）所示，多次更换阻值不同的定值电阻R，
并记录各次电流表的示数，若不更换其他器材，为了能够完成实验，更换的
电阻阻值不能够大于
Ω。
练一练
（3）排除故障后，再次闭合开关，移动滑动 变阻器的滑片，当电压表的示数为2 V 时，电流表 的示数如图所示，此时电流为_0_._3_A，小灯泡的功 率为_0_.6_W。
实验四：测量小灯泡的电功率
次数电压U/V电流I/A 发光情况电功率P/W1 2.522330.280.30.34正常较暗较亮0.560.751.02实验四 测量小灯泡的电功率【实验目的】用伏安法测量小灯泡的电功率，进一步理解额定功率和实际功率的联系和区别。
【设计与进行实验】1.实验器材：电源、导线、开关、小灯泡（额定电压2.5V ）、电流表、电压表、滑动变阻器； 2.实验原理：UI P=3.实验步骤：（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动变阻器滑片移到阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5V 、2V 和3V ，依次记下电压表示数U 和对应的电流表示数I ，分别将U 、I 记录在表格中；（3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。
【分析和结论】 （1）当额实额实时，P P U U ==，灯泡正常发光； （2）当额实额实时，P P U U <<，灯泡发光较暗； （3）当额实额实时，PP U U >>，灯泡发光很亮； 【交流与讨论】 （跟测量电阻实验内容重复的在此略去）（1）使小灯泡正常发光的操作：移动滑片，观察电压表示数，当电压表示数等于小灯泡额定电压时，小灯泡正常发光；（2）小灯泡的U －I 图像不是直线（或不同电压下小灯泡电阻不同）的原因：灯丝电阻随温度的升高而增大。
（3）灯泡亮暗程度与实际功率关系：小灯泡的亮暗由小灯泡实际功率决定，实际功率越大，小灯泡越亮；（4）实验中改变小灯泡两端电压的方式：通过移动滑动变阻器连入电路的阻值大小；（5）伏安法测电阻和伏安法测电功率的异同点相同点：①实验电路相同；②实验方法相同，都是伏安法；③测量的物理量相同，都是测量电流和电压。
不同点：①实验原理不同，测电阻的实验原理是IUR =，测电功率的实验原理是UI P =； ②实验数据处理方式不同，测电阻中，处理数据，多次测量求平均值减小实验误 差；而测电功率的实验中多次实验是寻找在不同电压下的实际电功率与灯泡亮 度之间关系。
测量小灯泡电功率实验报告
《测量小灯泡的电功率》实验报告[实验内容]测量小灯泡的功率[实验目的]测量小灯泡在不同电压下工作时的电功率[实验原理]根据公式P=UI，测出灯泡两端电压和通过灯泡的电流，计算出小灯泡的电功率[实验电路图]根据实验的目的和原理设计如下电路图：[实验器材]（1）小灯泡：额定电压（2）电压表：量程，分度值（3）电流表：（4）滑动变阻器：最大阻值Ω，允许通过的最大电流A,开关闭合前，滑片P应处于位置；滑动变阻器的作用是：1、2、（5）电源V；（6）开关；（7）导线若干[测量要求]1、使小灯泡两端电压低于额定电压，并观察小灯泡亮度2、使小灯泡在额定电压下发光3、使小灯泡两端电压是额定电压的1.2倍，并观察小灯泡亮度[实验步骤]1、根据电路图连接实验电路2、合上开关，调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡发光情况，并记录此时电压表和电流表的示数。
3、调节滑动变阻器，使小灯泡两端的电压为额定电压，观察灯泡发光情况，记录电流表和电压表的示数。
4、调节滑动变阻器，使小灯泡两端的电压为额定电压的1.2倍，观察并记录电压表和电流表的示数。
5、整理实验器材。
[实验结论]由公式P＝UI，求算小灯泡的功率，将计算结果填入表中，通过分析和比较得出：1、U实＝U额时，P实P额，灯泡发光2、U实>U额时，P实P额，灯泡发光3、U实<U额时，P实P额，灯泡发光[向你请教]在之前测量小灯泡电阻的时候，我们采用了“多次测量求平均值”的方法，减小误差，使结果更接近真实值，这次我们测量的是小灯泡的功率，还可以用这种方法吗？。
测小灯泡电功率的实验原理

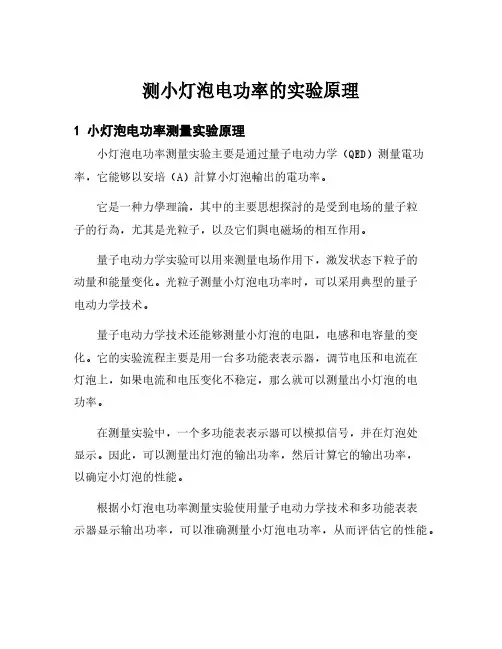

测小灯泡电功率的实验原理
1 小灯泡电功率测量实验原理
小灯泡电功率测量实验主要是通过量子电动力学（QED）测量電功率，它能够以安培（A）計算小灯泡輸出的電功率。
它是一种力學理論，其中的主要思想探討的是受到电场的量子粒
子的行為，尤其是光粒子，以及它们與电磁场的相互作用。
量子电动力学实验可以用来测量电场作用下，激发状态下粒子的
动量和能量变化。
光粒子测量小灯泡电功率时，可以采用典型的量子
电动力学技术。
量子电动力学技术还能够测量小灯泡的电阻，电感和电容量的变化。
它的实验流程主要是用一台多功能表表示器，调节电压和电流在
灯泡上，如果电流和电压变化不稳定，那么就可以测量出小灯泡的电
功率。
在测量实验中，一个多功能表表示器可以模拟信号，并在灯泡处
显示。
因此，可以测量出灯泡的输出功率，然后计算它的输出功率，
以确定小灯泡的性能。
根据小灯泡电功率测量实验使用量子电动力学技术和多功能表表
示器显示输出功率，可以准确测量小灯泡电功率，从而评估它的性能。
伏安法测电功率16页PPT
(2)在闭合开关前，变阻器的滑片应移到 左 端.(填“左”或“右”
六、数据处理
七、“灯不亮”故障分析 （1）电流表无示数 电路开路（不通）。
（2）电流表有示数
电Hale Waihona Puke 是通的。AR/V
七、“灯不亮”故障分析 （1）电流表无示数
+ 电压表有示数
灯开路或两表接反
（2）电流表有示数 + 电压表无示数
灯短路
（3）电流表电压表都有示数
+ 移动滑片没有变化
A
错接在滑动变阻器两下接线柱上
R/
V
用类似电路图的主要实验还有： 1.伏安法测电阻。 2.研究电流与电压电阻的关系。（欧姆定律）
A
R R/
V
谢谢！
“伏安法”—— 测电功率
一、实验原理: P=UI 二、实验电路图: 三、实验器材: 四、实物电路连接:
A
R/
V
四、实物电路连接: _
先断开开关
+
一 一
A
R/
V
电压表量程的选择： 1.首先根据灯的额定电压选择 2.其次根据电源电压选择
1.小红同学要测量额定电压为2.5 V小灯泡的功率。
图8
2. 小敏同学要测量额定电压为3.8 V小灯泡的功率。
3.(2)若要测BC间电压，请用笔画线表示导线完成图11 中的电路连接；
图10
4.
图12
5.
五、滑动变阻器阻值的变化
当滑片远离所用的下接线柱时，阻值变大。
1.
(2)在闭合开关前，变阻器的滑片应移到 右 端。（填“左”或“右”
五、滑动变阻器阻值的变化
当滑片远离所用的下接线柱时，阻值变大。
2.
测量小灯泡电功率 探究实验
测量小灯泡电功率探究实验实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
实验步骤：(1)按电路图连接好电路;(2)闭合开关，调节滑动变阻器，使小灯泡两端的电压恰好等于小灯泡的额定电压2.5V，观察小灯泡的亮度，并记录电流表和电压表的示数。
(3)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的1.2倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数(注意：小灯泡两端的电压不能超过它的额定电压太多)。
(4)调节滑动变阻器，使小灯泡两端的电压约等于小灯泡额定电压的0.8倍。
观察小灯泡的亮度变化，并记录此时电流表和电压表的示数。
(5)计算出三种情况下小灯泡的电功率(6)断开电路，整理器材。
实验数据(记录)表格：测量小灯泡电功率的探究实验湖北省枣阳市兴隆二中谢江涛实验目的：测量小灯泡在不同电压下工作时的电功率。
实验原理：根据公式P=UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P=UI计算电功率，在额定电压下测出的电功率就是额定功率。
这是物理学中常用的一种间接测量方法，这种方法又被称为“伏安法”。
实验电路：根据实验的目的和原理设计如下电路。
实验器材：小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
器材说明：用电流表和电压表分别测出通过小灯泡的电流和其两端电压，因为要测量不同电压下的功率，所以电路中要接入滑动变阻器，用来改变小灯泡两端电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.在“测定小灯泡的功率”的实验中： （1）请在图18中的圆圈内正确填入电表符号，使实验电路图完整。 （2）图19中的实物连接有一处错误，请在错误连线上打“×”，井用笔画线 替代导线画上正确的连线。 （3）在纠正电路连接错误的操作过程中，应使开关处于______________状态。 （4）实验中，移动滑动变阻器滑片，使电压表示数为2.5v，此时电流表示数 如图20所示。请将读数填入下表，并把表格补充完整。 （5）从上表实验汜录中，可以发现灯泡亮暗不同时其实际功率大小
3.小静同学用电池组（两端电压为3v ）、电压表、电流表和滑动变阻器等实
验器材，测定标有“2.5V”小灯泡的额定功率。（1）如图15所示，小静连接
的电路还没有完成，如果要求滑动变阻器的滑片P 向右移动时，电流表的示数
变大，导线M应与滑动变阻器的接线柱
连接。（填“A ”、“B”或
“D”) ( 2 ）小静把滑动变阻器正确连人电路后，闭合开关s，发现灯L 不发
为 A； ⑷小灯泡的额定功率为__________W。
5.几个同学在做“测定小灯泡额定功率”的实验时，电源电压为4.5V，小灯泡的额
定电压为3.8V，阻值约为12Ω。如图14所过渡时期小勇同学连接的实物电路。
（1）根据题目要求，把图14中的电路补充完整。 （2）在正确连接电路时，开关必须______，滑动变阻器的滑片应移至___端。 实验时，要使小灯泡正常发光，应调节滑动变阻器使电压表的示数为____V， 若此时电流表的示数如图15所示，电流为A，那么小灯泡的额定功率是_____W。 （3）小明同学在检查电路连接正确后，闭合开关，发现小灯泡不亮，电压表有 示数且为4.5V，电流表示数为0，则产生这个故障的原因可能是_________。
次数 1 2 3
电压(伏特) 2.5 2.5 3
电流(安培) 1.25 0.25 3
8.测额定电压为3.8V的小灯泡的额定功率.
(1)实验要用的器材有3.8V小灯泡、滑动变阻器、开关、
导线,还有_____.对电源电压的要求是_________. (2)在方框中画出实验电路图. (3)在电路中滑动变阻器的作用主要是________. (4)实验开始时,首先要调节________,然后再测出 _________,最后根据公式__________计算出小灯泡的额 定功率.
______________；还可以计算的另一个物理量是______________。
7.为了测量标有“2.5V”的小灯泡的额定功率，某同学选用电流
表的量程为0-0.6安培，电压表的量程为0-3伏特。
(A) 连接电路前，必须使用开关_______；闭合开关前，调节滑 动变阻器，使电路中的_______；调节滑动变阻器时，应观察 ________表，使指针指在_______。 (B) 该同学在三次测量中所记录的数据如下表，试分析表中数据 求出小灯泡的额定功率为______。
测电功率
1、测定小灯泡的额定功率，电路如图所示(图中未标出电流表、
电压表的符号)，已知灯泡的额定电压为2.5伏特。
(1)在图的甲乙两圆圈中填上所用电流表和电压表的符号。 (2)闭合开关之前，变阻器的滑动片P应置于_______端(填a或b)， 实验过程中，变阻器的作用是_______。 (3)当灯泡正常发光时，灯泡两端的电压应为_______伏特，若电 流表的示数如图所示，则通过灯泡的电流强度为_______安培， 灯的额定功率为_______瓦特。
光，电流表无示数．但电压表有示数．电压表的示数如图16 所示为 v 。请
你判断电路中出现的故障可能是
。
( 3 ）小静排除故障后，调节滑动变阻器使小灯泡正常发光，此时电率为
W。
4.用伏安法测定额定电压为3.8V小灯泡的额定功率。（每问2分，共8分） ⑴请在下面的方框中画出实验电路图。 ⑵将图14中的滑动变阻器接入电路。要求：滑片P右移时灯变亮。 ⑶小灯泡正常发光时，电流表的示数如图15所示，通过小灯泡的电流
