给排水管道工程高程测量计算方法

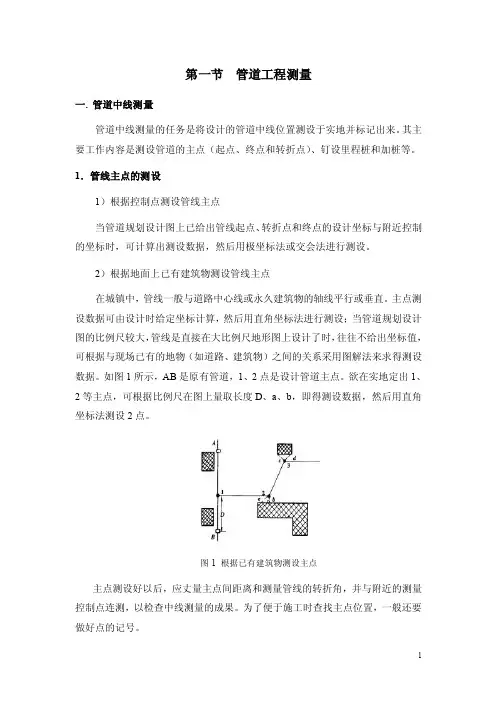

管道工程测量
第一节管道工程测量一. 管道中线测量管道中线测量的任务是将设计的管道中线位置测设于实地并标记出来。
其主要工作内容是测设管道的主点（起点、终点和转折点）、钉设里程桩和加桩等。
1．管线主点的测设1）根据控制点测设管线主点当管道规划设计图上已给出管线起点、转折点和终点的设计坐标与附近控制的坐标时，可计算出测设数据，然后用极坐标法或交会法进行测设。
2）根据地面上已有建筑物测设管线主点在城镇中，管线一般与道路中心线或永久建筑物的轴线平行或垂直。
主点测设数据可由设计时给定坐标计算，然后用直角坐标法进行测设；当管道规划设计图的比例尺较大，管线是直接在大比例尺地形图上设计了时，往往不给出坐标值，可根据与现场已有的地物（如道路、建筑物）之间的关系采用图解法来求得测设数据。
如图1所示，AB是原有管道，1、2点是设计管道主点。
欲在实地定出1、2等主点，可根据比例尺在图上量取长度D、a、b，即得测设数据，然后用直角坐标法测设2点。
图1 根据已有建筑物测设主点主点测设好以后，应丈量主点间距离和测量管线的转折角，并与附近的测量控制点连测，以检查中线测量的成果。
为了便于施工时查找主点位置，一般还要做好点的记号。
2．钉（设）里程桩和加桩为了测定管线长度和测绘纵、横断面图，沿管道中心线自起点每50m钉一里程桩。
在50m之间地势变化处要钉加桩，在新建管线与旧管线、道路、桥梁、房屋等交叉处也要钉加桩。
里程桩和加桩的里程桩号以该桩到管线起点的中线距离来确定。
管线的起点，给水管道以水源作为起点；排水管道以下游出水口为起点；煤气、热力管道以供气方向作为起点。
为了给设计和施工提供资料，中线定好后应将中线展绘到现状地形图上。
图上应反映出点的位置和桩号，管线与主要地物、地下管线交叉的位置和桩号，各主点的坐标、转折角等。
如果敷设管道的地区没有大比例尺地形图，或在沿线地形变化较大的情况下，还需测出管道两侧各20m的带状地形图；如通过建筑物密集地区，需测绘至两侧建筑物处，并用统一的图式表示。

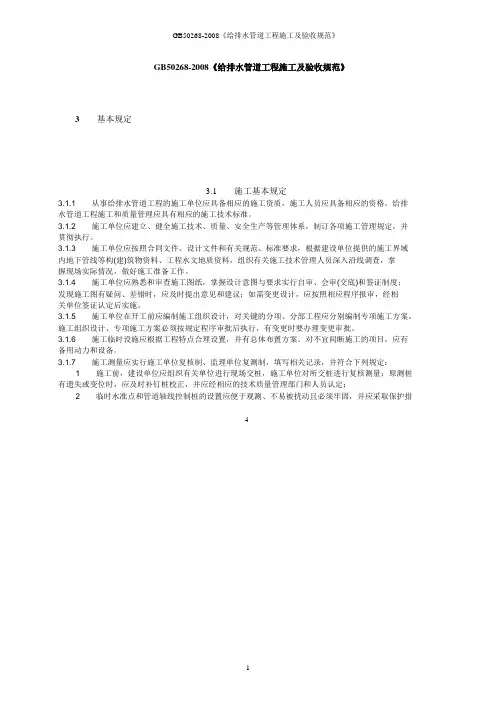

GB50268-2008《给排水管道工程施工及验收规范》
GB50268-2008《给排水管道工程施工及验收规范》3基本规定3.1施工基本规定3.1.1 从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。
给排水管道工程施工和质量管理应具有相应的施工技术标准。
3.1.2 施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。
3.1.3 施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况，做好施工准备工作。
3.1.4 施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。
3.1.5 施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。
施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。
3.1.6 施工临时设施应根据工程特点合理设置，并有总体布置方案。
对不宜间断施工的项目，应有备用动力和设备。
3.1.7 施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：1 施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；2 临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措4GB50268-2008《给排水管道工程施工及验收规范》给水排水管道工程施工及验收规范GB50268-2008施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3 临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；4 不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；5 对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。
给排水管道工程高程测量计算方法
给排水管道高程测量计算方式一、主管、主井：1、原地面高程：施工图纸上有，没有的由施工员提供。
2、基底高程：管内底标高-垫层-管壁厚。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。
以上至结构层下填素土，做一次回填资料。
如都是填砂砾石，就做一次回填就好。
填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。
填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。
回填深度：填筑顶面标高-基底高程。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。
填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。
回填深度：填筑顶面标高-基底高程。
二、支管、支井：1、原地面高程：由施工员提供。
2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。
管内底标高-垫层-管壁厚=基底高程。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。
以上至结构层下填素土，做一次回填资料。
(完整word版)50268--给水排水管道工程施工及验收要求规范
给水排水管道工程施工及验收规范GB50268——20082008—10-15发布，2009—05—01实施。
发布公告：其中，第1。
03、3.1.9、3。
1.15、3.2.8、9.1.10、9。
1.11条为强制性条文，必须严格执行.原《给水排水管道工程施工及验收规范》GB50268—97和《市政排水管渠工程质量检验评定标准》CJJ3—90同时作废.目次1 总则2 术语3 基本规定3。
1 施工基本规定3。
2 质量评定基本规定4 土石方与地基处理4。
1 一般规定4。
2 施工降排水4。
3 沟槽开挖与支护4。
4 地基处理4。
5 沟槽回填4。
6 质量验收标准5 开槽施工管道主体结构5.1 一般规定5.2 管道基础5。
3 钢管安装5.4 钢管内外防腐5。
5 球墨铸铁管安装5.6 钢筋混凝土管及预（自）应力混凝土管安装5.7 预应力钢筒混凝土管安装5。
8 玻璃钢管安装5。
9 硬聚氯乙烯管、聚乙烯管及其复合管安装5.10 质量验收标准6 不开槽施工管道主体结构6.1 一般规定6。
2 工作井6.3 顶管6。
4 质构6。
5 浅埋暗挖6.6 定向钻及夯管6.7 质量验收标准7 沉管和桥管施工主体结构7.1 一般规定7.2 沉管7。
3 桥管7.4 质量验收标准8 管道附属构筑物8.1 一般规定8。
2 井室8。
3 支墩8。
4 雨水口8。
5 质量验收标准9 管道功能性试验9.1 一般规定9。
2 压力管道水压试验9.3 无压管道的闭水试验9。
4 无压管道的闭气试验9.5 给水管道冲洗与消毒附录A 给排水管道工程分项、分部、单位工程划分附录B 分项、分部、单位工程质量验收记录附录C 注水法试验附录D 闭水法试验附录E 闭气法试验附录F 混凝土结构无压管道渗水量测与评定方法附录G 钢筋混凝土结构外观质量缺陷评定方法附录H 取氨酯(PU）涂层本规范用用词说明附：条文说明1 总则1。
0.1 为加强给水、排水（以下简称给排水)管道工程施工管理，规范施工技术,统一施工质量检验、验收标准，确保工程质量,制定本规范。
GB50268-2008给水排水管道工程施工及验收规范和条文说明2011
中华人民共和国国家标准给水排水管道工程施工及验收规范Code for construction and accepttance of water and sewerage pipeline worksGB 50268—2008主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：2009年5月1日2008—10—15发布 2009—05—01实施中华人民共和国住房和城乡建设部、中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第132号关于发布国家标准《给水排水管道工程施工及验收规范》的公告现批准《给水排水管道工程施工及验收规范》为国家标准，编号为GB 50268—2008，自2009年5月1日起实施。
其中，第1.0.3、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。
原《给水排水管道工程施工及验收规范》GB 50268—97和《市政排水管渠工程质量检验评定标准》CJJ 3—90同时废止。
本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。
中华人民共和国住房和城乡建设部2008年10月15 日前言本规范根据建设部《关于印发(二○○四年工程建设国家标准制订、修订计划)的通知》(建标[2004]67号)的要求，由北京市政建设集团有限责任公司会同有关单位对《给水排水管道工程施工及验收规范》GB 50268—97进行修订而成。
在修订过程中，编制组进行了的深入的调查研究和专题研讨，总结了我国各地给水排水管道工程施工与质量验收的实践经验，坚持了“验评分离、强化验收、完善手段、过程控制”的指导原则，参考了有关国内外相关规范，并以多种形式广泛征求了有关单位的意见，最后经审查定稿。
本规范规定的主要内容有：总则、术语、基本规定、土石方与地基处理、开槽施工管道主体结构、不开槽施工管道主体结构、沉管和桥管施工主体结构、管道附属构筑物、管道功能性试验及附录。

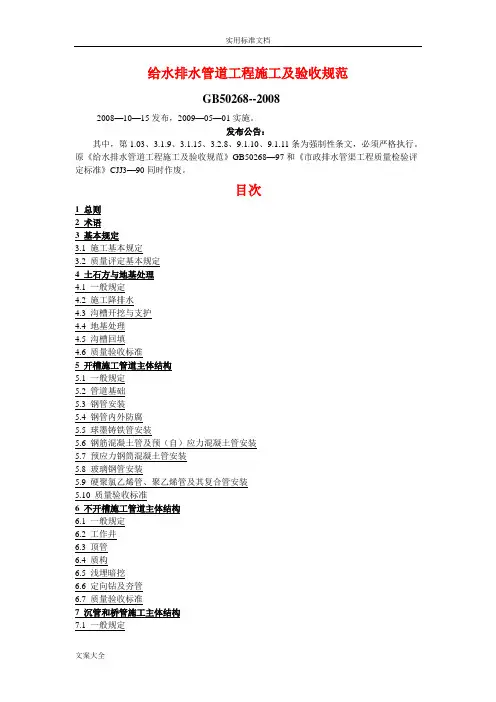

GB50268--2008给水排水管道工程施工及验收要求规范
给水排水管道工程施工及验收规范GB50268--20082008—10—15发布，2009—05—01实施。
发布公告：其中，第1.03、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。
原《给水排水管道工程施工及验收规范》GB50268—97和《市政排水管渠工程质量检验评定标准》CJJ3—90同时作废。
目次1 总则2 术语3 基本规定3.1 施工基本规定3.2 质量评定基本规定4 土石方与地基处理4.1 一般规定4.2 施工降排水4.3 沟槽开挖与支护4.4 地基处理4.5 沟槽回填4.6 质量验收标准5 开槽施工管道主体结构5.1 一般规定5.2 管道基础5.3 钢管安装5.4 钢管内外防腐5.5 球墨铸铁管安装5.6 钢筋混凝土管及预（自）应力混凝土管安装5.7 预应力钢筒混凝土管安装5.8 玻璃钢管安装5.9 硬聚氯乙烯管、聚乙烯管及其复合管安装5.10 质量验收标准6 不开槽施工管道主体结构6.1 一般规定6.2 工作井6.3 顶管6.4 质构6.5 浅埋暗挖6.6 定向钻及夯管6.7 质量验收标准7 沉管和桥管施工主体结构7.1 一般规定7.2 沉管7.3 桥管7.4 质量验收标准8 管道附属构筑物8.1 一般规定8.2 井室8.3 支墩8.4 雨水口8.5 质量验收标准9 管道功能性试验9.1 一般规定9.2 压力管道水压试验9.3 无压管道的闭水试验9.4 无压管道的闭气试验9.5 给水管道冲洗与消毒附录A 给排水管道工程分项、分部、单位工程划分附录B 分项、分部、单位工程质量验收记录附录C 注水法试验附录D 闭水法试验附录E 闭气法试验附录F 混凝土结构无压管道渗水量测与评定方法附录G 钢筋混凝土结构外观质量缺陷评定方法附录H 取氨酯（PU）涂层本规范用用词说明附：条文说明1 总则1.0.1 为加强给水、排水（以下简称给排水）管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。
给水排水管道工程施工及验收规范 GB50268-200(工程部)
㈡测点紧跟工作面，离工作面距离不宜大于米， 且宜在工作面开挖后小时测初始值。
㈢量测频率应根据监测数据变化趋势等情况确定 和调整。量测数据及时绘制成时态曲线，注明当 时管（隧道）施工情况以分析测点变形规律。
㈣监控量测信息及时反馈，指导施工。
⒑ 现浇钢筋混凝土二次衬砌。第条 变形缝
⒒ 本规范的定向钻系指地表式定向钻，给排水管 道工程应用定向钻机铺设小、中
㈡焊缝破坏形式 ⑴管口焊缝一侧与母材脱离。 ⑵管口焊缝一侧带着部分母材被拉裂； ⑶管口焊缝中间裂纹； ⑷钢管本身自动电弧焊焊缝开裂 。 ⒍ 水泥砂浆内防腐层应符合下列规定：
⑴施工前应具备的条件应符合下列要求： ②现场施做内防腐的管道，应在管道试 验、土方回填验收合格，且管道变形基本 稳定后进行；
⒎ 液体环氧涂料内防腐层应符合下列规定：
⒎ 槽底局部超挖或发生扰动时，处理应符合 下列规定：
⑴超挖深度不超过时，可用挖槽原土 回填夯实，基压实度不应低于原地基土的 密实度。
⑵槽底地基土壤含水量较大，不适于 压实时，应采取换填等有效措施。
⒏ 排水不良造成地基土扰动时，可按以下方 法处理： 地基扰动处理原则
⑴扰动深度在以内，宜填天然级配砂 石或砂砾处理；
⒉ （桥管）施工中应对管节（段）的吊点和 其他受力点位置进行强度、稳定性和变形验 算，必要时应采取加固措施。
⒊ 预制钢筋混凝土管的沉放应符合下列规定：
⑴沉放前，后管道无变形、受损。沉放 及接口连接后管道无滴漏、线漏和明显渗水 现象；
⑵接口连接形式符合设计文件要求；柔 性接口无渗水现象；混凝土刚性接口密实、 无裂缝，无滴漏、线漏和明显渗水现象；
⒕ 第条 ，第条 压管、温差变形、 表 管道基 础的允许偏差
⒕ 化学建材管连接质量验收标准的主控项目， 特别规定了熔焊连接的质量检验与验收标 准，现场破坏性检验或翻边切除检验。
监理细则(排水)
珠海市东西部公交快速化——前山立交改造工程排水工程监理细则编制人：审核人：编制日期：珠海市工程监理有限公司第七项目监理部一、工程概述珠海市东西部公交快速化—前山立交改造工程位于珠海市香洲区。
工程起点为前山大桥东侧引桥（K24+760),终点为前山立交（K25+800），工程范围全长约1040m。
给排水工程内容为雨水渠迁建、地面辅路排水工程等。
其中港昌路～粤海路段雨水管涵迁改仅为避让立交承台，进行局部管涵的搬迁修复工程。
主要内容为：废除现状箱涵345米，新建箱涵360米。
新建雨水管道1100m，污水管道170m，给水管道750m，一体化泵井出水管600m等；二、编制依据1、政府批文：政府批准的立项批文、规划批文等。
2、合同：建设单位和承包人依法签订的设计、勘察、施工合同及监理服务合同，建设单位与分包商签订的材料设备供应合同等。
3、上海市政工程设计院研究总院（集团）有限公司本工程的施工图，设计交底。
4、珠海市工程勘察设计院《本工程的地质勘察报告》；5、《公路工程技术标准》（01-2003）6、《市政工程施工与质量验收规范》7、《公路桥涵施工技术规范》（ F50-2001）8、《公路工程混凝土结构防腐蚀技术规范》（ B07-01-2006）9、本工程的相关的技术性文件；10、依据我国的法律法规及珠海市政市有关施工安全、环境保护与文明施工方面的具体规定和技术标准。
11、适用监理规范：《建设工程监理规范》（50319-2013）《监理规划》。
适用施工规范：《城市测量规范》（8-2011）《城镇道路工程施工与质量验收规范》（1-2008）《给水排水管道工程施工及验收规范》（50268-2008）《城市道路养护技术规范》（36-2006）适用安全技术规范：《建筑机械使用安全技术规程》（33-2012）《施工现场临时用电安全技术规范》（46-2005）《建筑施工安全检查标准》（59-2011）《公路工程施工安全技术规程》（076-95）其它相应的设计与施工规范、规程、规定和标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水管道高程测量计算方式
一、主管、主井：
1、原地面高程：施工图纸上有，没有的由施工员提供。
2、基底高程：管内底标高-垫层-管壁厚。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。
以上至结构层下填素土，做一次回填资料。
如都是填砂砾石，就做一次回填就好。
填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。
填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。
回填深度：填筑顶面标高-基底高程。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。
填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度。
回填深度：填筑顶面标高-基底高程。
二、支管、支井：
1、原地面高程：由施工员提供。
2、基底高程：=支管管内底标高-垫层-壁厚(设计图纸上给的支管管
内底标高是指接入主井内支管的管内底标高)，接入支井内的支管管内底标高=设计图纸上给的支管管内底标高+支管长度*坡度（支井向主井流水的加，主井向支井流水的减）。
管内底标高-垫层-管壁厚=基底高程。
检查井基底=设计给的井底标高-垫层-底板。
3、垫层高程：参照图集，看多大的管子是多厚的垫层，再在基底高程上加上垫层的厚度。
4、管道基础：看设计图纸要求的是多少度的基础。
比如180°砂砾石基础，D800的管子，就需要在垫层的高程上加上480mm（管子的一半加壁厚）。
5、管道铺设就抄管内底标高，图纸上有。
6、管道回填：看回填到哪个位置，一般设计要求管顶50cm填砂砾石，做一次回填。
以上至结构层下填素土，做一次回填资料。
如都是填砂砾石，就做一次回填就好。
填筑顶面：管顶50cm就需在垫层的高程基础上+管子大小+两个壁厚+50cm。
填到结构层下的填筑顶面：路中设计顶标高-结构层厚度。
7、检查井回填：看设计要求井室周围用什么土质的材料填多宽。
填筑顶面标高：设计给的井底标高+埋深深度-结构层厚度（若支井在道路外面，不存在结构层就不需要减结构层厚度）。
回填深度：填筑顶面标高-基底高程。
