柴油机活塞环拆卸与装配
实操项目 柴油机活塞环的拆装、检查与测量
实操项目柴油机活塞、连杆组件拆装与检测一、评估要素①活塞环拆卸;②测量活塞环搭口间腺及天地间隙:③活塞环检查,判断活塞环能否继续使用;④活塞环装配。
二、评估标准(满分30分)①操作过程准确,熟练(30分);②操作过程准确，比较熟练(24分);③操作过程准确，熟练程度一般(18分);④操作过程较差(12分);⑤操作过程差(0-6分)。
三、实操过程活塞连杆组件是柴油机的主要运动部件之一，如图所示。
它包括的零件有活塞、活塞销、活塞销盖(或者卡簧)、活塞环(分气密环和刮油环)、连杆连杆盖、连杆大端轴承(上下轴瓦)、连杆小端轴承(衬套)、连杆螺栓等。
活塞组件是在高温、高压和高速往复运动条件下工作的。
活塞组件工作时，由于燃烧的爆发压力和往复运动部件的惯性力的作用，而承受着很大的机械应力,又由于活塞各部分温度的不同而承受着很大的热应力；活塞的裙部与气缸壁之间有着较为剧烈的摩擦(特别是箱式柴油机的筒形活塞)、磨损也是很严重的。
连杆是把活塞所受的作用力传递给曲轴，连杆受到气体压力以及活塞组和连杆本身往复运动部分惯性力作用，使得连杆受到交变的拉伸和压缩的载荷。
当连杆绕活塞销摆动时，连杆摆动平面的惯性力还会使杆身发生横向弯曲。
因此，连杆在工作中承受的载荷是很大的，同时又是交变的。
柴油机在运转一定时间后需对活塞连杆组件进行拆检、修理，保证其正常工作。
一、活塞、连杆组件的拆卸（一）吊缸(抽出活塞连杆组件)吊缸的具体操作步骤如下:（1）吊缸前的准备工作①清理准备场地,包括拆装场地、活塞连杆组放置场地和垫木或胶皮垫等。
②准备工具，包括常用工具,拆卸连杆盖与连杆螺栓专用板手、拔锁销工具，吊活塞连杆组的专用工具等。
③吊装人员要戴安全帽并做好安全防范措施。
④检验吊车(对电动葫芦或手拉葫芦进行行车试验)准备好吊具、吊索。
（2）清除气缸套上端内壁积炭以及磨掉(用油石)气缸套上端磨损凸台，以便活塞连杆组顺利吊出。
（3）打开要吊缸的曲轴箱道门(或盖板)。
活塞环的更换方法
活塞环的更换方法活塞环是发动机内部的关键部件，它在活塞上端环绕并密封燃烧室。
更换活塞环是维护发动机健康运作的重要步骤。
以下是关于活塞环更换方法的详细描述：1. 准备工具：在更换活塞环之前，您需要准备好以下工具：活塞环拆卸器、活塞环安装器、橡胶锤、镊子、活塞环压栓工具、安装引导套等。
2. 确认故障：在更换活塞环之前，首先需要确认活塞环确实需要更换。
通常，如果发动机出现燃油过量消耗、气缸压力下降或者排气冒蓝烟等情况，可能是活塞环出现了问题。
3. 卸下活塞：将发动机冷却后，拆下气缸盖，并拆卸下散热器、曲轴箱等部件。
然后拔下活塞与连杆，确保不损坏其他部件。
4. 拆下原活塞环：使用活塞环拆卸器，小心地将原来的活塞环从活塞上卸下。
确保不划伤活塞本体或气缸壁。
5. 清洁和检查：拆下活塞环后，清洁活塞本体和气缸壁，以确保没有碎屑或杂质。
同时检查活塞和气缸壁的磨损程度。
6. 安装新活塞环：使用活塞环安装器，按照活塞环的安装方向和位置，小心地将新活塞环安装在活塞上。
确保活塞环的端部缝隙位置正确，并且不变形或扭曲。
7. 安装活塞：在活塞环安装完毕后，使用专用的活塞环压栓工具，将活塞与连杆重新组装，并确保活塞环的位置正确。
8. 安装回发动机：将组装好的活塞安装回发动机内部，并按照发动机拆卸顺序进行组装。
注意安装时的位置和角度。
9. 测试：在完成更换活塞环后，重新启动发动机，并进行简短的试车。
确保没有异常噪音或者异味，同时观察排气情况是否正常。
10. 检查：在更换活塞环后，建议定期检查发动机工作状态，以确保活塞环更换顺利进行并且没有其他部件出现异常磨损。
活塞环的拆装步骤
活塞环是活塞与气缸之间的密封元件，常见的活塞环包括压缩环和油环。
下面是一般的活塞环拆装步骤：
拆卸步骤：
准备工作：将发动机冷却至室温，确保汽缸头和活塞头表面清洁。
拆卸曲轴和连杆：根据具体发动机型号，拆下连杆盖和曲轴。
拆卸活塞：将曲轴轻轻抬高，使活塞抽出气缸。
拆卸活塞环：使用活塞环卸环器或细尖嘴钳，小心地从活塞槽中取下活塞环。
首先取下油环，然后取下压缩环。
安装步骤：
清洁活塞槽：用溶剂清洁活塞槽，确保没有杂质和碎片。
安装活塞环：先安装压缩环。
将压缩环的开口对准活塞槽的缺口，并使用活塞环安装工具或手指压入活塞槽。
确保活塞环均匀地分布在活塞槽内。
安装油环：将油环的开口对准活塞槽的缺口，并使用活塞环安装工具或手指压入活塞槽。
确保油环均匀地分布在活塞槽内。
安装活塞：将活塞轻轻地插入气缸，确保活塞环没有损坏或变形。
安装曲轴和连杆：将曲轴重新安装到发动机，并确保连杆盖的正确安装顺序和扭矩规格。
完成安装：完成所有组件的安装，并根据发动机制造商的规范进行扭矩和顺序的校准。
活塞环的拆装
活塞环的拆装一、活塞环的作用及分类活塞环是发动机中的重要部件，其主要作用是密封活塞与缸体之间的空气和燃气，以保证发动机运转时正常的压缩和爆炸过程。
根据其安装位置和功能不同，可分为压缩环、油控环和刮油环三种类型。
二、拆卸前的准备工作在进行活塞环的拆卸前，需要做好以下准备工作：1. 充分了解发动机型号和结构，确定需要拆卸哪些部件；2. 准备好必要的工具，如扳手、钳子等；3. 将车辆停放在平整地面上，并将车辆固定好以避免意外移动；4. 确保发动机冷却后再进行拆卸操作。
三、活塞环的拆卸步骤1. 拆卸压缩环：首先需要将气门盖板和气门弹簧卸下，并将活塞移至下止点位。
然后用扁嘴钳夹住压缩环，在轻轻旋转钳子的同时慢慢抬起压缩环，直到完全取出为止。
2. 拆卸油控环：先将压缩环取下，然后用扁嘴钳夹住油控环，同样进行旋转抬起的操作，直到完全取出为止。
3. 拆卸刮油环：将油控环取下后，用扁嘴钳夹住刮油环进行旋转抬起的操作，直到完全取出为止。
四、活塞环的安装步骤1. 安装刮油环：首先需要将活塞涂上一层润滑油膜，并将刮油环放入其槽内。
然后用细铁丝或特制工具将刮油环顶部向下压入槽内，确保其完全贴合。
2. 安装油控环：在刮油环上方的槽内安装好油控环。
同样需要使用细铁丝或特制工具进行压入安装。
3. 安装压缩环：在安装压缩环之前需要再次涂上一层润滑油膜。
然后将其放入对应的槽内，并使用专门的活塞圈钳进行旋转和压紧操作，确保其完全贴合并不会松动。
五、注意事项1. 活塞环拆卸时需要特别小心，避免过度用力导致活塞环变形或损坏；2. 安装活塞环时要按照正确的顺序和方法进行，否则会影响发动机的正常运转；3. 在拆卸和安装活塞环时一定要注意不要让任何异物进入到发动机内部，以免对发动机造成损害。
六、总结活塞环作为发动机中的重要部件，其拆卸和安装需要十分谨慎。
在进行操作前需要做好充分的准备工作，并按照正确的步骤进行。
同时，在操作过程中也需要注意一些细节问题，以确保操作的成功和安全。
柴油机活塞环的更换与安装
柴油机活塞环的更换与安装在柴油机的发动机过程中，活塞环扮演了重要的角色。
它能够保证活塞与气缸之间的密封性，以及控制油耗和排放。
因此，活塞环的更换与安装是必要的维护工作之一。
活塞环的类型在更换活塞环之前，需要了解不同类型的活塞环。
主要有以下几种类型：1.全环型（Full ring）：这种型号的活塞环可以完全围绕活塞周长，并与气缸壁接触。
它通常由一个或多个部分组成，完全围绕着活塞。
全环型活塞环可以分为汽油机型和柴油机型。
2.半环型（Half ring）：这种型号的活塞环只占活塞周长的一半。
半环型活塞环是的安装方式比全环型活塞环更方便，但密封性不如全环型活塞环好。
3.油环（Oil ring）：这种型号的活塞环用于控制活塞上的油。
油环有2-3个不同的部分组成：一个控制油的环和一个或两个批着油的环。
活塞环更换的原因1.磨损：活塞与气缸壁滑动时，活塞环会与气缸壁磨擦，长时间的磨擦会导致活塞环的磨损。
磨损会导致活塞环无法保持很好的密封性，从而影响发动机的正常工作。
2.裂纹：活塞环内部的温度和压力都极高，因此活塞环有可能出现裂纹。
裂纹会导致活塞环断裂，从而影响发动机的正常工作。
活塞环更换的步骤1.排放冷却系统：在更换活塞环之前，应先排放冷却系统内的冷却液，否则更换活塞环时会发生烫伤。
2.拆卸活塞及活塞杆：拆卸活塞及活塞杆是更换活塞环的必要步骤。
在拆卸活塞和活塞杆时，应小心操作，以免损坏它们。
3.拆下活塞环：拆下活塞环时，应注意标记活塞环的位置，以便于正确地安装新的活塞环。
4.安装新的活塞环：在安装新的活塞环时，应先将活塞环放入滑动管中，再将滑动管用锁紧钳固定在滑动杆上。
将滑动杆和活塞环插入活塞中，在插入前应在滑动杆处涂些润滑油。
插入活塞环时，应注意方向和位置，否则活塞环的要求将无法满足。
5.组装发动机：在更换完活塞环后，需要组装发动机。
组装发动机时应按照正确的顺序进行，尤其是部分需要预先装配到活塞杆上的小件。
活塞环更换的注意事项1.按照规定更换阀门：更换活塞环之前，应先了解发动机的规格和型号，以选购正确的活塞环。

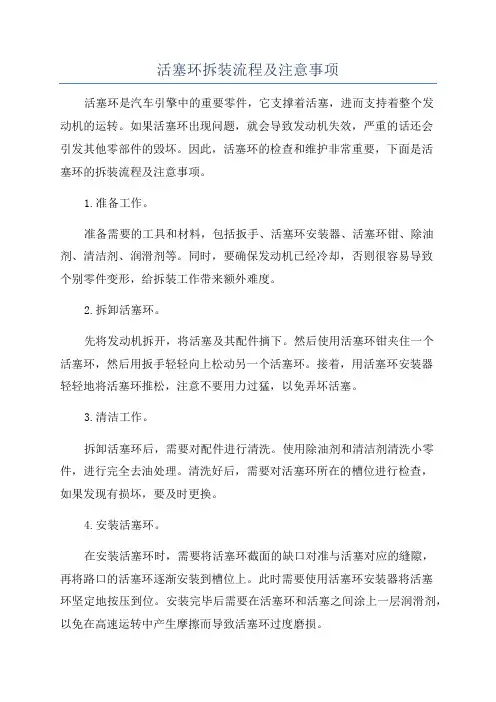

活塞环拆装流程及注意事项
活塞环拆装流程及注意事项
活塞环是汽车引擎中的重要零件，它支撑着活塞，进而支持着整个发
动机的运转。
如果活塞环出现问题，就会导致发动机失效，严重的话还会
引发其他零部件的毁坏。
因此，活塞环的检查和维护非常重要，下面是活
塞环的拆装流程及注意事项。
1.准备工作。
准备需要的工具和材料，包括扳手、活塞环安装器、活塞环钳、除油剂、清洁剂、润滑剂等。
同时，要确保发动机已经冷却，否则很容易导致
个别零件变形，给拆装工作带来额外难度。
2.拆卸活塞环。
先将发动机拆开，将活塞及其配件摘下。
然后使用活塞环钳夹住一个
活塞环，然后用扳手轻轻向上松动另一个活塞环。
接着，用活塞环安装器
轻轻地将活塞环推松，注意不要用力过猛，以免弄坏活塞。
3.清洁工作。
拆卸活塞环后，需要对配件进行清洗。
使用除油剂和清洁剂清洗小零件，进行完全去油处理。
清洗好后，需要对活塞环所在的槽位进行检查，
如果发现有损坏，要及时更换。
4.安装活塞环。
在安装活塞环时，需要将活塞环截面的缺口对准与活塞对应的缝隙，
再将路口的活塞环逐渐安装到槽位上。
此时需要使用活塞环安装器将活塞
环坚定地按压到位。
安装完毕后需要在活塞环和活塞之间涂上一层润滑剂，以免在高速运转中产生摩擦而导致活塞环过度磨损。
总之，拆卸活塞环时需要遵循一定的流程，并且需要仔细检查每一个
零件的状态，以确保发动机的保养和使用寿命。
如果没有足够的技术专业，建议到专业维修中心进行处理。
发动机活塞环拆装与检测实训报告步骤
发动机活塞环拆装与检测实训报告步骤
发动机活塞环的拆装与检测是引擎维修中非常重要的一项工作。
下面是一份基本的实训报告步骤，供参考：
1. 确定工作区域：选择一个干净整洁的工作区域，确保拥有足够的工作空间和充足的光线。
2. 准备工具和材料：一套合适的工具包含有活塞环安装和拆卸工具、扳手、扳手套筒、活塞环卡板等。
此外，还需要准备擦拭物品、皮带绷紧器、清洁剂、润滑剂等。
3. 拆卸活塞：先拆卸配气机构，松开活塞销，将活塞与连杆分离。
4. 拆卸活塞环：使用专用活塞环拆卸工具将活塞环从活塞槽中取下，注意避免损坏活塞槽。
5. 检测活塞环：使用专业工具或裸眼仔细检测活塞环的损坏情况，包括形状变形、断裂、磨损等。
如果发现任何问题，需要及时更换。
6. 清洁活塞环：使用清洁剂将活塞环彻底清洗干净，并仔细擦拭干燥。
7. 安装活塞环：使用专用活塞环安装工具将活塞环按顺序安装到活塞槽中，确保安装正确并完全嵌入。
8. 安装活塞：将活塞与连杆再次连接，并仔细检查活塞安装是否正确。
9. 清洗整个发动机：将整个发动机进行全面清洗，确保没有杂质和污垢。
10. 检查安装质量：仔细检查活塞环的安装质量，包括压紧度、嵌入度以及运动自由度。
以上是发动机活塞环拆装与检测的基本步骤，但请注意，在进行实际操作之前，最好在专业指导下进行或在合适的培训环境中实施。
同时，根据具体的发动机型号和品牌，步骤可能会有所不同，建议在实施之前查阅相应的技术手册。
活塞环拆卸安装实训报告
一、实训目的本次实训旨在通过实际操作，掌握活塞环的拆卸与安装方法，了解活塞环在发动机中的作用及重要性，提高对发动机维修保养的实践技能。
二、实训时间2023年10月20日三、实训地点XX汽车维修实训室四、实训工具及材料1. 实训工具：活塞环拆装钳、尖嘴钳、活塞环专用扳手、螺丝刀、气门间隙调整工具等。
2. 实训材料：活塞、活塞环、发动机缸体、气缸盖等。
五、实训步骤1. 活塞环拆卸（1）使用活塞环拆装钳，轻轻将活塞环从活塞上取出，注意避免折断。
（2）观察活塞环的磨损情况，检查是否有裂纹、变形等异常现象。
（3）将拆卸下来的活塞环与对应的气缸、环槽进行选配，确保活塞环与气缸、环槽的尺寸匹配。
（4）对活塞环进行弹力、漏光度、开口间隙、侧隙等检测，确保活塞环符合原厂规定。
2. 活塞环安装（1）将活塞环安装到活塞上，注意安装顺序：先装油环中的波浪环，再装两个衬环，然后分别安装二环和一环。
（2）确保活塞环口有字的那面朝上，各环环口不能重叠，也不要对着进、排气门和活塞销方向。
（3）将活塞环依次套进活塞环槽内，注意活塞环口相互错开。
（4）将活塞销穿过活塞和连杆的孔，装上活塞销卡簧。
（5）检查活塞环的安装位置，确保活塞环口有字的那面朝上，各环环口相互错开。
六、实训心得1. 活塞环在发动机中起着至关重要的作用，确保气缸密封，防止气体泄漏。
2. 活塞环的拆卸与安装需要掌握一定的技巧，避免损坏活塞环。
3. 实训过程中，我学会了使用活塞环拆装钳、尖嘴钳等工具，提高了动手能力。
4. 通过本次实训，我对发动机维修保养有了更深入的了解，为今后的工作打下了坚实基础。
七、总结本次活塞环拆卸安装实训，使我掌握了活塞环的拆卸与安装方法，提高了对发动机维修保养的实践技能。
在今后的工作中，我将不断积累经验，提高自己的技术水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油机活塞环拆卸与装配
活塞环拆卸：
1、简介
活塞环是装于活塞环槽内具有弹性的金属圆环，是柴油机燃烧室的组成零
件之一，具有保持活塞与气缸套之间的有效密封作用和将活塞热量传递给气缸壁的散热作用，以及调节气缸润滑油的作用。
按其功用不同可分为气环（压缩环、密封环）和油环（刮油环）两种。
在十字头式柴油机里，气缸采用专门的润滑机构进行润滑，所以一般只装压缩环，没有刮油环，而另设有承磨环。
气环：主要作用是防止气缸中的气体漏泄和将活塞上的部分热量传递给气缸。
并起支撑活塞的作用。
以上这些作用中密封作用尤其重要，对于冷却式活塞埸是如此。
压缩环的密封作用是靠环本身的弹性将环压紧在缸壁上，间隙很小，形成第一次密封。
由于间隙节流在环的上下平面和内侧产生不平衡的气的体力，将环进一步压紧在缸壁和环槽上，形成第二次密封。
值得注意的是：第二次密封是建立在第一次密封的基本上的，若环的弹性消失，第一次和第二次密封将均不存在。
通常为了保证密封可靠，均安装多道气环，如4～5道气环油环：筒形活塞式柴油机，活塞和气缸套之间是靠飞溅来和滑油进行润滑的。
由于飞溅到气缸壁上的滑油一般较多。
而且气环会通过泵油作用把滑油泵入燃烧室，这不仅增加了滑油的消油量，而且还会污染活塞、气缸、气阀和排气管道。
因此在气环下面安装1～3道刮油环，调节气缸壁面上的滑油以保证良好的气缸润滑，油环工作时在是运动中将油刮下，并把气缸壁上多余的滑油，经环上的泄油孔和环槽上的泄油孔排回曲轴箱
承磨环：十字头式柴油机专门为活塞与气缸的磨合而设置的承磨环（超短裙活塞不设置，短裙活塞设置1～2道承磨环，长裙活塞设置2～4道承磨环）。
承磨环在运动中
若已磨平，也不必更换。
2、活塞环的结构与配置
活塞环的材料为耐磨合金铸佚，共有6道环。
第一道是经过镀铬处理，其余表面为镀锡或磷化处理。
活塞环一般是4道气环，2道刮油环（按机型大小环环数有所不同）：高、中速柴油机2～4道气环，1～2道刮油环；十字头式低速柴油机常用5～6道压缩环，1～4道承磨环。
3、拆卸活塞环
（1）、大中型柴油机活塞环的拆卸必须使用拆装专用工具来进行。
专用工
具类型很多。
如教材这P120图16.1
（2）、在没有专用工具时，一般小型柴油机活塞环可用麻绳或铁丝等物料
弯成环形，套在拇指上，另一半分别套在活塞开口两端，缓慢地用力使活塞环张开后移出环槽拆出。
（3）、张开活塞环时务必注意，在使它能够移出环槽的情况下尽可能地张
得小些，否则很容易拆断或使活塞环受到内伤，使之良快疲劳断裂。
拆下的活塞环应按该缸的环序放置，不可随意弄乱缸号环序，以备清洁后检查测试。
活塞环装配：
拟装配到活塞上的活塞环，其活塞环的搭口间隙、平面间隙（通常称天地
间隙）和弹力情况，均已检查测量并符合规定要求才能装配。
装配及注意事项：
1、活塞安装时应使用拆装专用工具，将环的开口扩大使之缓慢顺利地装复
到环槽中。
2、在无专用工具并使用简易装环法时，注意切勿用力过度使之变形拆断，
不然配置新环要重新检测。
3、应把新环装在第一、二道环中，旧环装在其他环槽中，这样即便于新环
的磨合，又能发挥旧环的密封作用。
一般情况下，不应一次更换所有的活塞环，更不可因一只环损坏而更新该缸的所有活塞环。
4、装配了活塞环且因故未吊装入缸的活塞，应妥善放稳保管，以免损伤活
塞与环的工作表面，尤其是中小型柴油机
5、装配活塞环时，应注意其断面倒角，若是没有倒角的普通气环，则安装
时没有正反之分直接装入。
6、对于有倒角的气环应按其要求将倒角的一边安装在下方（倒角面朝环槽
下），这种环能增强对气缸壁的压力，更好地刮去气缸壁上多余的润滑油，以免油进入燃烧室。
倒角环一般在环面上做了记号。
切记，有记号的一面通常朝上安装，否则，
不但不起刮油作用，相反会起泵油作用。
筒形活塞式柴油机的扭曲环（气环），其特点是在环的内圆的上缘或外圆的
下缘切槽或倒角。
在工作时倒角处呈碟形扭转一个微小角度，使其不易积炭。
安装时：内圆倒角（切槽）向上装，外圆倒角（切槽）向下装。
刮油环：要把刮刃的尖端放在下方。
如果装反，就会向上刮油，使大量滑油窜入燃烧室。
7、在二冲程柴油机中，为了避免活塞环的搭口在工作时被扫气口或排气口折断，故在搭口处装有定位销，以免工作时转动。
如果没有定位销装置的，可在活塞环搭口处上下修锉成较大圆角，一般圆角半径为3～5mm倒角，以免刮伤气口及防止活塞环折断。
8、活塞环的各道环搭口应相互错开，它们的相应角度大约是：三道环的，
每道环相隔120°；四道环的，第一道与第二道环相隔180°，第三道与第四道环相隔180°，第二道与第三道环相隔90°错位装配。
活塞环装配时除搭口相应隔开，对活塞销位一般也应尽量避开，以确保密封性。
