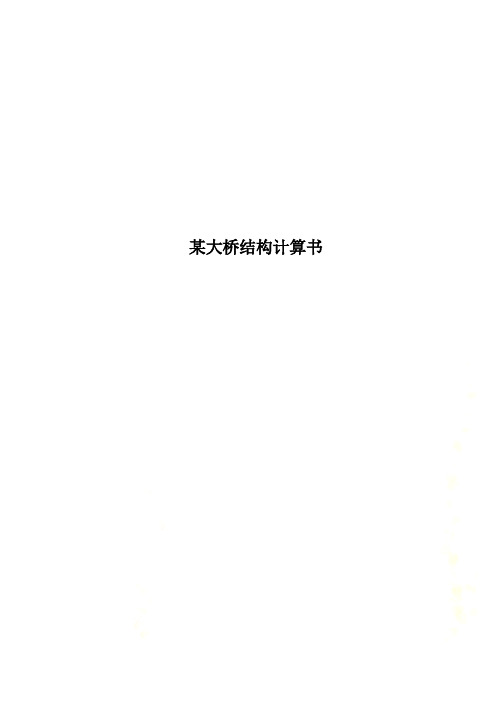

某大桥结构计算书
某大桥结构计算书帽子坡大桥结构计算书1 项目概况1.1 技术标准汽车荷载：公路-I级人群荷载：2kN/5.3m桥面宽度：2.5(人行道及栏杆)+1.5(非机动车道)+11.25(行车道)+ 1.5(双黄线) +11.25(行车道)+ 1.5(非机动车道)+ 2.5m(人行道及栏杆)，全宽32m；双向六车道。
桥头引道：城市主干路II级，计算行车速度50km/h；设计使用寿命：100年；地震作用：地震动峰值加速度小于0.05g，抗震设防措施等级为7级。
1.2 施工方案主梁采用满堂支架和大钢管支架现浇，达到设计强度和弹模后按照设计张拉次序进行张拉。
2 计算采用的技术规范及软件(1) 公路工程技术标准（JTG B01-2003）(2) 公路桥涵设计通用规范（JTG D60-2004）(3) 公路钢筋混凝土及预应力混凝土桥涵设计规范（JTG D62-2004）(4) 公路桥涵地基与基础设计规范（JTG D63-2007）采用Midas civil 2010进行结构分析，并用桥梁博士3.2.0进行验算。
3 计算采用的基本资料（1）箱梁按部分预应力混凝土A类构件设计，桥墩按钢筋混凝土偏压构件计算。
该桥为城市桥梁，属重要大桥，安全等级为I级。
（2）梯度温度按照《公路桥涵设计通用规范》（JTG D60-2004）表4.3.10-3条取值。
桥面为10cm沥青混凝土铺装时梯度温度的分布如图1。
A、竖向日照正温差B、竖向日照反温差图1 梯度温度 (尺寸单位：mm)（3）收缩、徐变、箱梁有效宽度按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)公式计算。
（4）荷载工况组合说明：荷载工况均按《公路桥涵设计通用规范》（JTG D60-2004）进行组合，主要组合如下。
承载力极限状态组合：1.2自重+1.0收缩徐变+1.4汽车+0.84人群+0.84梯度温度+0.84制动力+0.5基础变位1.2自重+1.0收缩徐变+1.4汽车+0.98人群+0.98梯度温度+0.5基础变位1.2自重+1.0收缩徐变+1.4汽车+0.98人群+0.98制动力+0.5基础变位1.2自重+1.0收缩徐变+1.4汽车+1.12人群+0.5基础变位正常使用极限状态短期效应组合：1.0自重+1.0收缩徐变+0.7汽车+1.0人群+0.8梯度温度+1.0制动力+1.0基础变位1.0自重+1.0收缩徐变+0.7汽车+1.0人群正常使用极限状态长期效应组合：1.0自重+1.0收缩徐变+0.4汽车+0.4人群+0.8梯度温度+1.0制动力+1.0基础变位1.0自重+1.0收缩徐变+0.4汽车+0.4人群短暂状况构件应力计算按标准值组合。
太平湖大桥拱座施工温度应力分析与控制
太平湖大桥拱座施工温度应力分析与控制摘要：温度应力是影响大体积混凝土开裂的重要因素。
本文采用有限元结构软件对太平湖大桥铜陵岸拱座进行了混凝土施工期的温度应力初步分析, 分析中考虑了混凝土的弹性模量、徐变等参数随龄期变化和分层浇筑对拱座温度应力的影响。
提出了防止施工过程中由于外界温度变化及水泥水化热等因素引起裂缝的措施, 并通过部分监控数据对拱座温度变化规律进行了分析，为同类工程施工提供参考。
关键词：拱座施工；水化热；温度应力分析；温度控制abstract：thermal stress is a major factor affecting large volume of concrete cracking. based on the finite element software, the thermal stress of tongling’s arch seat during construction of the bridge is analyzed, and the effect of thermal stress of arch seat is discussed, such as elastic modulus and creep of concrete changed with time, casting in layers. finally, controllable measures on crack which caused by different surface temperature and cement hydration heat during construction are put forward, and has carried on the analysis to the skewback concrete temperature change rule with the part monitoring data, provide a reference for similar engineering construction.key words：skewback construction; hydration; analysis ofthermal stress; control of temperature.中图分类号：tu74文献标识码：a 文章编号：2095-2104（2013）水泥水化热、外界气温、约束条件而产生的结构温度的变化和因此而产生的温度应力是结构物产生裂缝的重要原因，温度应力主要发生在结构施工初期且宽度较大，分为由浇筑开始表面和内部温差引起的表面张拉应力，以及当混凝土浇筑完成后，水化热引起的温度先上升后下降带来的收缩受到外界约束时的内部张拉应力，不但影响到结构的承载力和设计效果，而且对结构的安全性和耐久性也有重要影响[1~4]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一．计算依据和计算参数 (1)1．1 主要计算依据 (1)1．2主要计算参数 (1)二．计算模型及计算内容 (1)2．1 计算模型说明 (1)2.1.1 整体说明 (1)2.2.1 模型主要参数以及构件尺寸 (2)2．2 计算内容 (3)三．计算结果 (8)3．1 方案一计算结果 (8)3.1.1 各施工阶段结构受力及变形情况 (8)3.1.2 使用阶段结构受力情况 (29)3.1.3 拱肋腹杆、斜杆、横缀管和风撑在使用阶段的受力情况 (36)3.1.4 拱肋承载能力检算 (37)3.1.5 吊杆承载能力检算 (38)3．2 方案二计算结果 (39)3.2.1 各施工阶段结构受力及变形情况 (39)3.2.2 使用阶段结构受力和变形情况 (42)3.2.3比较与分析 (48)3．3 方案三计算结果 (52)3.3.1 各施工阶段结构受力及变形情况 (52)3.3.2 使用阶段结构受力及变形情况 (56)3．4 方案四计算结果 (63)3.4.1 各施工阶段结构受力及变形情况 (63)3.4.2 使用阶段结构受力及变形情况 (66)3.4.3 分析和比较 (73)3．5 补充施工方法计算结果 (74)3.5.1 各施工阶段结构受力及变形情况 (75)3.5.2 使用阶段结构受力及变形情况 (82)3.5.3分析与比较 (87)3．6 成桥时一类稳定分析 (87)四．计算结果分析 (90)4.1 拱脚三角块刚度的比较 (90)4.2 拱轴线形的控制及进一步降低拱脚应力的问题 (91)4.3 钢管内混凝土灌注顺序 (91)五．结论与建议 (92)太平湖大桥主桥施工及使用阶段受力性能计算报告一．计算依据和计算参数1．1 主要计算依据1．2主要计算参数主桥为336米中承式钢管混凝土提篮拱桥，矢高68m，拱轴形心线型采用悬链线，拱轴系数m=1.55。
主桥基础为分离式扩大基础。
桥面布臵为：3.15m+0.5m （护栏）+11m（行车道）+1.5m（护栏）+11m（行车道）+0.5m（护栏）+3.15m，全宽30.8m。
设计荷载：汽车超-20级，挂车-120级。
每条主拱拱肋划分为22个安装段和一个拱顶合龙段。
二．计算模型及计算内容2．1 计算模型说明2.1.1 整体说明太平湖大桥计算在建立的MIDAS空间模型中，主拱拱肋弦杆、横梁、钢纵梁、混凝土桥面板、风撑、拱上立柱、拱肋上横缀管、直、斜腹杆以及临时撑、扣塔均采用空间梁单元模拟；吊杆和扣索采用空间索单元模拟；拱脚临时铰处加强钢板采用板单元模拟；吊点与横梁间采用刚臂单元连接。
模型采用9种材料，121种截面形式，建立了5608个单元，4031个节点，其中，梁单元5316个，索单元228个，板单元64个。
2.2.1 模型主要参数以及构件尺寸材料特性： 钢材：弹性模量：Pa 111006.2⨯； 泊松比：0.3；线膨胀系数：15102.1--⨯T ； 密度： 3/7850m Kg 混凝土：弹性模量：Pa 1010455.3⨯； 泊松比：0.2；线膨胀系数：15100.1--⨯T ； 密度： 3/2600m Kg 吊杆材料：弹性模量：Pa 11109.1⨯主要构件梁单元截面特性：（计算中采用同一材料的方法计算钢—混凝土组合截面，将混凝土材料换算成钢材，并且乘以0.8的折减系数）主拱肋主要断面尺寸及构造：整体模型情况如下：（下面所有图的左侧为铜陵岸，右侧为汤口岸）2．2 计算内容计算内容：采用4种不同的施工方案架设拱肋,计算每种施工方案下各施工过程以及对应于各种施工方案的使用阶段拱肋各关键截面的内力、应力和变形情况。
给出成桥时的一类失稳模态以及相应的稳定系数。
施工阶段主跨加载示意图：四种施工方案具体为：方案一：各施工阶段按顺序具体为1．吊装第1段主拱肋钢管并安装扣索，安装临时风撑1、2、43、44（临时撑和永久撑编号见图纸）；2．吊装第2段主拱肋钢管并安装扣索，安装临时风撑3、4、41、42；3．拆除临时风撑1、42、43并安装永久风撑1、2；4．吊装第3段主拱肋钢管并安装扣索，安装临时风撑5、6、39、40；5．拆除临时风撑4、5并安装永久风撑3；6．吊装第4段主拱肋钢管并安装扣索，安装临时风撑7、8、37、38；7．拆除临时风撑37、38并安装永久风撑4；8．吊装第5段主拱肋钢管并安装扣索，安装临时风撑9、10、35、36；9．拆除临时风撑9、10、35、36并安装永久风撑5；10．吊装第6段主拱肋钢管并安装扣索，安装临时风撑11、12、33、34；11．吊装第7段主拱肋钢管并安装扣索，安装临时风撑13、14、31、32；12．拆除临时风撑13、14、31、32并安装永久风撑7；13．吊装第8段主拱肋钢管并安装扣索，安装临时风撑15、16、29、30；14．吊装第9段主拱肋钢管并安装扣索，安装临时风撑17、18、27、28；15．拆除临时风撑17，18，27，28并安装永久风撑9；16．吊装第10段主拱肋钢管并安装扣索，安装临时风撑19、20、25、26； 17．吊装第11段主拱肋钢管并安装扣索，安装临时风撑21、22、23、24； 18．拆除临时风撑21、22、23、24并安装永久风撑11； 19．拱顶合龙，形成主拱肋钢管结构；20．拱脚固结，拆除剩余临时风撑，扣塔及扣索；21～24．灌注3，4号钢管内混凝土（灌注钢管内混凝土时以拱肋的稳定和合理受力为依据，按“先内后外”的原则，同时灌注对称于桥梁中心线的两根钢管，从拱脚向拱顶灌注，每次灌注划分了4个施工阶段）； 25～28．灌注1，2号钢管内混凝土； 29～32．灌注7，8号钢管内混凝土； 33～36．灌注5，6号钢管内混凝土；37．安装L1、L6立柱并灌注混凝土，安装D12～D24号吊杆；38．安装L3、L4立柱并灌注混凝土，安装D1～D6，D30～D35号吊杆； 39．安装L2、L5立柱并灌注混凝土，安装D7～D11，D25～D29号吊杆； 40．安装梁端H3横梁；41．安装立柱L1、L6和吊杆D12～D24的横梁并安装相邻横梁间的钢纵梁； 42．安装立柱L3、L4和吊杆D1～D6、D30～D35的横梁并安装相邻横梁间的钢纵梁；43．安装立柱L2、L5和吊杆D7～D11、D25～D29的横梁并安装相邻横梁间的钢纵梁；44．根据“桥面板安装示意图”，安装第一段桥面板（从两岸向跨中对称安装）； 45．安装第二段桥面板；46．安装第三段桥面板；47．安装第四段桥面板；48．安装第五段桥面板；49．安装第六段桥面板；50．二期铺装。
方案二：采用另外一套灌注管内混凝土的方案进行计算（各施工阶段除了浇灌顺序这几个施工阶段改变外其他施工阶段没有变化）21～24．灌注1，2号钢管内混凝土；25～28．灌注3，4号钢管内混凝土；29～32．灌注5，6号钢管内混凝土；33～36．灌注7，8号钢管内混凝土；方案一和方案二都是拱脚先铰接后固结的施工方法，以下方案三和方案四是拱脚始终固结的施工方法：方案三（相对应于方案一给出几个有区别的施工阶段，其余施工阶段没有改变）：1．吊装第1段主拱肋钢管并安装扣索，固结拱脚，安装临时风撑1、2、43、44；20．拆除剩余临时风撑，扣塔及扣索；21～24．灌注3，4号钢管内混凝土；25～28．灌注1，2号钢管内混凝土；29～32．灌注7，8号钢管内混凝土；33～36．灌注5，6号钢管内混凝土；方案四（相对于方案三采用另外一套灌注管内混凝土的方案进行计算，各施工阶段除了浇灌顺序这几个施工阶段改变外其他施工阶段没有变化）1．吊装第1段主拱肋钢管并安装扣索，固结拱脚，安装临时风撑1、2、43、44；20．拆除剩余临时风撑，扣塔及扣索；21～24．灌注1，2号钢管内混凝土；25～28．灌注3，4号钢管内混凝土；29～32．灌注5，6号钢管内混凝土；33～36．灌注7，8号钢管内混凝土；使用阶段计算活载响应时，按横向最大偏载位臵布载，考虑6车道满布汽-超20，并且以挂车-120进行验算。
温度荷载按升温20度以及降温20度分别考虑。
人群荷载按3 KN/m2计算。
计算处拱肋各控制截面在各种荷载组合下的应力情况，并进行拱肋和吊杆承载能力检算。
计算结果中，轴力以KN为单位，受拉为正，受压为负；弯矩以KN.m为单位；应力以MPa为单位，拉应力为正，压应力为负；变形以m为单位。
三．计算结果3．1 方案一计算结果3.1.1 各施工阶段结构受力及变形情况给出几个特殊施工阶段的示意图，计算各个施工阶段拱肋各关键截面的应力和变形情况。
扣索在计算过程中最大索力为1880KN，采用24根15.24钢绞线拧合而成进行计算。
各段拱肋吊装时给予扣索初张力以保证该段拱肋吊装时扣点位臵与设计位臵竖向误差不超过2mm，扣索力一次给定，不再调节。
经迭代试算，给定初张力如下表：以下是各个施工阶段的计算结果：第1施工阶段：吊装第1段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑1、2、43、44第2施工阶段：吊装第2段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑3、4、41、42第3施工阶段：拆除临时风撑1、42、43并安装永久风撑1、2第4施工阶段：吊装第3段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑5、6、39、40第5施工阶段：拆除临时风撑4、5并安装永久风撑3第6施工阶段：吊装第4段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑7、8、37、38第7施工阶段：拆除临时风撑37、38并安装永久风撑4第8施工阶段：吊装第5段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑9、10、35、36第9施工阶段：拆除临时风撑9、10、35、36并安装永久风撑5第10施工阶段：吊装第6段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑11、12、33、34第11施工阶段：吊装第7段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑13、14、31、32第12施工阶段：拆除临时风撑13、14、31、32并安装永久风撑7第13施工阶段：吊装第8段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑15、16、29、30第14施工阶段：吊装第9段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑17、18、27、28第15施工阶段：拆除临时风撑17，18，27，28并安装永久风撑9第16施工阶段：吊装第10段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑19、20、25、26第17施工阶段：吊装第11段主拱肋钢管并安装扣索，施加相应扣索力初张力，安装临时风撑21、22、23、24（最大悬臂阶段）以上各个阶段扣索力使得新吊装的拱肋节段在扣点处竖向误差不超过2mm。
