汽车底盘基础知识概述(doc 9页)

复习

第一章汽车底盘概述

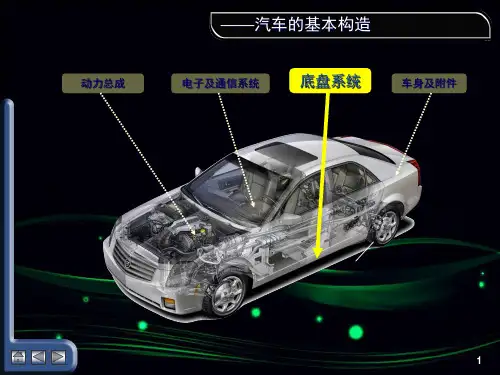

汽车底盘由传动系、行驶系、转向系和制动系四部分组成。

汽车传动系的功用就是将发动机发出的动力按需要传给驱动轮。

汽车行驶系的功用是接受发动机经传动系传来的转矩，并通过驱动轮与路面间附着作用，产生路面对汽车的牵引力，以保证整车正常行驶；此外，它应尽可能缓和不平路面对车身造成的冲击和振动，保证汽车行驶平顺性，并且能与汽车转向系很好地配合工作，实现汽车行驶方向的正确控制，以保证汽车操纵稳定性。

汽车转向系的功用是用来保持或者改变汽车行驶方向的机构。

制动系的功用是使行驶中的汽车减低速度或停止行驶，或使已停驶的汽车保持不动。

通常用汽车车轮总数×驱动车轮数（车轮数系指轮毂数）来表示汽车的驱动形式。

布置形式FR（货车）、FF（轿车）、RR（客车）、MR（赛车或超跑）、4WD、AWD

第二章离合器

机械式传动系主要由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴组成。

离合器的功用

（1）保证汽车平稳起步；（2）保证传动系平顺换档；（3）防止传动系过载。

离合器的类型

–摩擦式

?干式

?湿式–液力偶合–电磁离合

摩擦式离合器由主动部分、从动部分、压紧装置、分离机构和操纵机构五部分组成。

为消除离合器自由间隙及机件弹性变形所需的离合器踏板行程，称为离合器踏板的自由行程。离合器的工作原理

（1）接合状态

离合器接合状态时，压紧弹簧将压盘、飞轮及从动盘互相压紧。发动机转矩经飞轮及压盘通过摩擦面的摩擦力矩传递到从动盘，再经变速器输入轴向传动系输入。

2）分离过程

踏下踏板时，离合器分泵向前移动带动分离叉向前移动，分离叉内端则通过分离轴承推动分

变速器的分类

按传动比变化方式分类

（1）有级变速器（2）无级变速器（3）综合式

变速器

按操纵方式不同分类

（1）手动变速器（2）自动变速器（3）半自动变速器

手动变速器（MT ）分类

（1）按齿轮传动方式分两轴式和三轴式（FR ）

（2）按齿轮啮合方式分滑动选择式、结合套式和同步啮合式。

变速变矩原理

单级齿轮传动的传动比多级齿轮传动的传动比

当i >1时，为降速增扭传动，其档位称为降速档；当i <1时，为增速降扭传动，其档位称为超速档；当i =1时，为等速等扭传动，其档位称为直接档。 12212,1z z n n i ==积各级齿轮传动比的连乘积所有主动齿轮齿数的乘积所有从动齿轮齿数的乘==i
