便于维修的电脑主机箱的制作方法
新型电脑机箱的制作方法

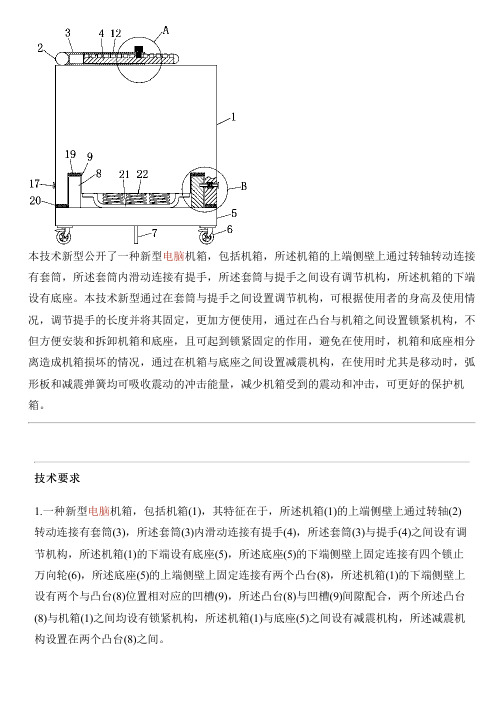

本技术新型公开了一种新型电脑机箱，包括机箱，所述机箱的上端侧壁上通过转轴转动连接有套筒，所述套筒内滑动连接有提手，所述套筒与提手之间设有调节机构，所述机箱的下端设有底座。
本技术新型通过在套筒与提手之间设置调节机构，可根据使用者的身高及使用情况，调节提手的长度并将其固定，更加方便使用，通过在凸台与机箱之间设置锁紧机构，不但方便安装和拆卸机箱和底座，且可起到锁紧固定的作用，避免在使用时，机箱和底座相分离造成机箱损坏的情况，通过在机箱与底座之间设置减震机构，在使用时尤其是移动时，弧形板和减震弹簧均可吸收震动的冲击能量，减少机箱受到的震动和冲击，可更好的保护机箱。
技术要求1.一种新型电脑机箱，包括机箱(1)，其特征在于，所述机箱(1)的上端侧壁上通过转轴(2)转动连接有套筒(3)，所述套筒(3)内滑动连接有提手(4)，所述套筒(3)与提手(4)之间设有调节机构，所述机箱(1)的下端设有底座(5)，所述底座(5)的下端侧壁上固定连接有四个锁止万向轮(6)，所述底座(5)的上端侧壁上固定连接有两个凸台(8)，所述机箱(1)的下端侧壁上设有两个与凸台(8)位置相对应的凹槽(9)，所述凸台(8)与凹槽(9)间隙配合，两个所述凸台(8)与机箱(1)之间均设有锁紧机构，所述机箱(1)与底座(5)之间设有减震机构，所述减震机构设置在两个凸台(8)之间。
2.根据权利要求1所述的一种新型电脑机箱，其特征在于，所述调节机构包括设置在套筒(3)远离转轴(2)的一端的侧壁上的螺纹杆(10)，所述螺纹杆(10)与套筒(3)螺纹连接，所述螺纹杆(10)远离套筒(3)的一端固定连接有旋钮(11)，所述提手(4)的侧壁上等间距设有多个限位孔(12)，所述螺纹杆(10)远离旋钮(11)的一端贯穿套筒(3)的侧壁并延伸至限位孔(12)内，所述螺纹杆(10)与限位孔(12)的内壁螺纹连接。
3.根据权利要求1所述的一种新型电脑机箱，其特征在于，四个所述锁止万向轮(6)分别设置在底座(5)下端侧壁的四个角处，所述底座(5)的下端侧壁上固定连接有制动器(7)。
电脑机箱的制作方法
本技术新型涉及一种电脑机箱，有效的解决了传统的电脑机箱容易产生静电给人们带来不便，同时经常会碰到电脑机箱电源键致使重要文件丢失等问题；其解决的技术方案是包括电脑机箱和电脑机箱上的电源键，电源键的一侧设有通孔，另一侧设有插孔，通孔内设有离子棒，置于机箱外的离子棒上套有可转动的电源防护装置，电源防护装置呈凹形，且内部为空腔，电源防护装置上端设有开盖，电源防护装置内设有潮湿的海绵，电源防护装置置于电源键的上方，电源防护装置上设有与插孔对应的插板；本技术新型结构巧妙，改变机箱的结构以保证在工作时不会碰到机箱电源键，并且保证电脑机箱消除静电，使人们触摸机箱时变得更安全。
技术要求1.一种电脑机箱，包括电脑机箱（1）和电脑机箱（1）上的电源键（2），其特征在于，电源键（2）的一侧设有通孔（3），与通孔（3）对称另一侧设有插孔（4），通孔（3）内设有离子棒（5），离子棒（5）的另一端连接有电源（6），置于机箱（1）外的离子棒上套有可转动的电源防护装置（7），电源防护装置（7）呈凹形，且内部为空腔，电源防护装置（7）上端设有开盖（8），电源防护装置（7）内设有潮湿的海绵（9），电源防护装置（7）置于电源键（2）的上方，电源防护装置（7）上设有与插孔（4）对应的插板（10）。
2.根据权利要求1所述的一种电脑机箱，其特征在于，所述的离子棒（5）一部分置于电脑机箱（1）内，另一部分置于电源防护装置（7）内。
3.根据权利要求1所述的一种电脑机箱，其特征在于，所述的电源键（2）置于电源防护装置（7）下方中间。
4.根据权利要求1所述的一种电脑机箱，其特征在于，所述的电源防护装置（7）的下底面与电脑机箱（1）不接触。
5.根据权利要求1所述的一种电脑机箱，其特征在于，所述的开盖（8）上设有把手（11）。
说明书一种电脑机箱技术领域本技术新型涉及计算机教学领域，特别是一种电脑机箱。
背景技术机箱作为电脑配件中的一部分，它起的主要作用是放置和固定各电脑配件，起到一个承托和保护作用，此外，电脑机箱具有电磁辐射的屏蔽的重要作用，由于机箱不像CPU、显卡、主板等配件能迅速提高整机性能，所以在DIY中一直不被列为重点考虑对象。
标准机箱机柜设计
标准机箱机柜设计
一、概述
标准机箱机柜是一种适用于各种电子设备安装和安全保护的机柜的基
本形式。
它由金属板材制成，结构紧凑，维护方便，具有优异的环境适应
性和防护性能。
它包括以下几个部分：机箱框架、机柜角、悬浮支架、固
定支架、机箱门、角条边条、以及螺栓，垫圈和螺母等。
二、设计说明
1、机箱框架：标准机箱机柜的框架结构一般是采用折叠型不锈钢材
料制成，通过弯曲形成框架，增强其强度。
框架的尺寸一般是19U、23U、27U或42U等。
2、机柜角：机柜角是用于连接机箱框架的螺栓安装件。
它可以使机
柜铰接在一起，以保证机柜的结构牢固。
3、悬浮支架：悬浮支架可以悬挂机柜上的所有设备，提高安装空间，减少热量，并提高空气流通。
4、固定支架：固定支架是用于将机柜固定在地面上的安装件。
它可
以确保机箱机柜的安全性。
5、机箱门：机箱门的采用厚度一般为1.2mm或2.0mm的不锈钢材料
制成，机箱门可以提供良好的热量排放效果和隐私保护效果，以及良好的
气流流通效果。
6、角条边条：角条边条是用于固定机箱门和框架的安装件，角条边
条的材质一般是不锈钢，它可以确保机柜的牢固性。
钣金机箱机柜结构设计方案
设计钣金机箱机柜的结构方案需要考虑到结构稳定性、功能性、外观美观以及制造成本等多个方面。
以下是一个钣金机箱机柜结构设计方案的概要：一、结构设计要点1. 材料选择：选用高质量的钣金材料，如冷轧板、不锈钢板等，具有良好的强度和耐腐蚀性。
2. 结构稳定性：确保机箱机柜整体结构稳固，能够承受外部振动和冲击，避免因材料强度不足或连接方式不牢固导致变形或破损。
3. 内部空间设计：合理规划内部空间，考虑设备安装位置、散热通风需求等，确保设备组件布局合理，便于维护和升级。
4. 开孔设计：根据设备需求设计适当位置的开孔，保证设备通风散热和线缆布线顺畅。
5. 表面处理：采用喷涂、阳极氧化等工艺对外表面进行处理，提高外观质感和防腐能力。
6. 防尘防水设计：设计防尘网格、密封条等措施，确保机箱机柜内部设备不受灰尘和水汽侵入。
二、具体设计方案1. 整体结构：采用焊接或螺栓连接方式，保证机箱机柜整体结构牢固稳定。
2. 门板设计：设计可拆卸的门板，便于维护和维修设备；门板可设置观察窗，方便查看设备运行状态。
3. 散热设计：在机箱机柜顶部和侧面设计散热孔，配合风扇或散热片，保证设备正常工作温度。
4. 支架设计：设计可调节高度的支架，适应不同设备安装需求；支架底部设置减震垫，减少振动影响。
5. 电缆管理：设计电缆管理槽或吊环，整齐布置设备电缆，提高通风效果并减少电缆混乱。
6. 地脚设计：在机柜底部设计可调节高度的地脚，适应不同地面情况，提高机箱机柜整体稳定性。
三、制造成本控制1. 材料优化：合理选择材料规格和厚度，降低制造成本同时保证质量要求。
2. 加工工艺：优化加工工艺流程，提高生产效率，降低人工成本。
3. 标准化设计：设计标准化零部件，减少定制部件数量，降低生产成本。
4. 批量生产：根据订单量合理安排生产计划，批量生产降低单位成本。
以上是钣金机箱机柜结构设计方案的概要，具体设计还需根据实际需求和制造条件进行详细规划和优化。
台式电脑箱的制作流程
本技术新型涉及箱体技术领域，尤其涉及一种台式电脑箱。
包括上箱体以及下箱体，所述上箱体和下箱体之间通过铰链铰接，所述上箱体和下箱体之间的开合端设置有锁扣以及电脑箱提手；所述上箱体内设置有与其箱体相匹配的减震材料，所述减震材料内设置有用于放置显示器的显示器放置槽；所述下箱体内设置与其箱体相匹配的减震材料，所述减震材料内设置有机箱收纳槽、键盘收纳槽、电源收纳槽、音箱收纳槽以及鼠标放置槽；所述键盘收纳槽、电源收纳槽、音箱收纳槽以及鼠标放置槽均可放置多套设备。
本装置可以非常方便的携带台式电脑，将所有电脑配件分开收纳，而不会由于过多的线而发生缠绕的问题。
权利要求书1.一种台式电脑箱，其特征在于：包括上箱体（1）以及下箱体（2），所述上箱体和下箱体之间通过铰链铰接，所述上箱体（1）和下箱体（2）之间的开合端设置有锁扣以及电脑箱提手（3）；所述上箱体（1）内设置有与其箱体相匹配的减震材料（4），所述减震材料（4）内设置有用于放置显示器的显示器放置槽（5）；所述下箱体（2）内设置与其箱体相匹配的减震材料（4），所述减震材料（4）内设置有机箱收纳槽（6）、键盘收纳槽（7）、电源收纳槽（8）、音箱收纳槽（9）以及鼠标放置槽（10）；所述键盘收纳槽（7）、电源收纳槽（8）、音箱收纳槽（9）以及鼠标放置槽（10）均可放置多套设备。
2.根据权利要求1所述的一种台式电脑箱，其特征在于：所述减震材料（4）为海绵或者织类物品。
3.根据权利要求1或权利要求2所述的一种台式电脑箱，其特征在于：所述显示器放置槽（5）、机箱收纳槽（6）、键盘收纳槽（7）、电源收纳槽（8）、音箱收纳槽（9）以及鼠标放置槽（10）开口处均设置有附在他们表面的布帘（11），所述布帘（11）一端与减震材料（4）固定连接，另外三面通过拉链（12）与之连接。
4.根据权利要求3所述的一种台式电脑箱，其特征在于：所述显示器放置槽（5）上端的布帘（11）与减震材料（4）通过松紧带（14）连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本技术新型公开了一种便于维修的电脑主机箱，包括机箱，所述机箱内壁顶部和底部的右侧均开设有卡槽，所述机箱的右侧设置有盖板，所述盖板的右侧开设有活动槽，所述活动槽的内部设置有转盘，所述转盘的右侧固定连接有把手，所述转盘的左侧固定连接有连接杆。
本技术新型通过设置机箱、卡槽、盖板、活动槽、转盘、把手、连接杆、壳体、螺杆、螺块、滑杆、第一固定块、支杆、第二固定块、活动板和卡杆的配合使用，解决了现有的主机箱都是通过螺钉进行安装，长时间的使用后螺钉容易出现滑丝的现象，不便于使用者对主机箱内部的硬件进行维修的问题，该便于维修的电脑主机箱，具备便于维修的优点，提高了主机箱的实用性。
权利要求书
1.一种便于维修的电脑主机箱，包括机箱(1)，其特征在于：所述机箱(1)内壁顶部和底部的右侧均开设有卡槽(2)，所述机箱(1)的右侧设置有盖板(3)，所述盖板(3)的右侧开设有活动槽
(4)，所述活动槽(4)的内部设置有转盘(5)，所述转盘(5)的右侧固定连接有把手(6)，所述转盘
(5)的左侧固定连接有连接杆(7)，所述盖板(3)的左侧固定连接有壳体(8)，所述连接杆(7)的左侧贯穿至壳体(8)的内部固定连接有螺杆(9)，所述螺杆(9)的左侧与壳体(8)的内壁活动连接，
所述螺杆(9)的表面螺纹连接有螺块(10)，所述螺块(10)左侧的顶部和底部均贯穿设置有滑杆(11)，所述滑杆(11)的两侧均与壳体(8)的内壁固定连接，所述螺块(10)的顶部和底部均固定连接有第一固定块(12)，所述第一固定块(12)远离螺块(10)的一侧活动连接有支杆(13)，所述支杆(13)远离第一固定块(12)的一侧活动连接有第二固定块(14)，所述第二固定块(14)远离支杆(13)的一侧固定连接有活动板(15)，所述活动板(15)的两侧均与壳体(8)的内壁滑动连接，所述活动板(15)远离第二固定块(14)的一侧固定连接有卡杆(16)，所述卡杆(16)远离活动板(15)的一侧贯穿至壳体(8)的外侧。
2.根据权利要求1所述的一种便于维修的电脑主机箱，其特征在于：所述螺杆(9)的表面设置有外螺纹，所述螺块(10)的内壁设置有与外螺纹配合使用的内螺纹。
3.根据权利要求1所述的一种便于维修的电脑主机箱，其特征在于：所述第一固定块(12)远离螺块(10)的一侧通过第一转轴与支杆(13)活动连接，所述支杆(13)远离第一固定块(12)的一侧通过第二转轴与第二固定块(14)活动连接。
4.根据权利要求1所述的一种便于维修的电脑主机箱，其特征在于：所述活动板(15)的两侧均固定连接有滑块(17)，所述壳体(8)内壁两侧的顶部和底部均开设有与滑块(17)配合使用的滑槽(18)。
5.根据权利要求1所述的一种便于维修的电脑主机箱，其特征在于：所述壳体(8)的右侧和盖板(3)的左侧均开设有与连接杆(7)配合使用的通孔，所述壳体(8)的顶部和底部均开设有与卡杆(16)配合使用的开口。
技术说明书
一种便于维修的电脑主机箱
技术领域
本技术新型涉及电脑配件技术领域，具体为一种便于维修的电脑主机箱。
背景技术
电脑是一种利用电子学原理根据一系列指令来对数据进行处理的机器。
电脑可以分为两部分：软件系统和硬件系统。
主机箱是电脑上必不可少的一种配件，但是现有的主机箱都是通过螺钉进行安装，长时间的使用后螺钉容易出现滑丝的现象，不便于使用者对主机箱内部的硬件进行维修，降低了主机箱的实用性。
实用新型内容
本技术新型的目的在于提供一种便于维修的电脑主机箱，具备便于维修的优点，解决了现有的主机箱都是通过螺钉进行安装，长时间的使用后螺钉容易出现滑丝的现象，不便于使用者对主机箱内部的硬件进行维修的问题。
为实现上述目的，本技术新型提供如下技术方案：一种便于维修的电脑主机箱，包括机箱，所述机箱内壁顶部和底部的右侧均开设有卡槽，所述机箱的右侧设置有盖板，所述盖板的右侧开设有活动槽，所述活动槽的内部设置有转盘，所述转盘的右侧固定连接有把手，所述转盘的左侧固定连接有连接杆，所述盖板的左侧固定连接有壳体，所述连接杆的左侧贯穿至壳体的内部固定连接有螺杆，所述螺杆的左侧与壳体的内壁活动连接，所述螺杆的表面螺纹连接有螺块，所述螺块左侧的顶部和底部均贯穿设置有滑杆，所述滑杆的两侧均与壳体的内壁固定连接，所述螺块的顶部和底部均固定连接有第一固定块，所述第一固定块远离螺块的一侧活动连接有支杆，所述支杆远离第一固定块的一侧活动连接有第二固定块，所述第二固定块远离支杆的一侧固定连接有活动板，所述活动板的两侧均与壳体的内壁滑动连接，所述活动板远离第二固定块的一侧固定连接有卡杆，所述卡杆远离活动板的一侧贯穿至壳体的外侧。
优选的，所述螺杆的表面设置有外螺纹，所述螺块的内壁设置有与外螺纹配合使用的内螺纹。
优选的，所述第一固定块远离螺块的一侧通过第一转轴与支杆活动连接，所述支杆远离第一固定块的一侧通过第二转轴与第二固定块活动连接。
优选的，所述活动板的两侧均固定连接有滑块，所述壳体内壁两侧的顶部和底部均开设有与滑块配合使用的滑槽。
优选的，所述壳体的右侧和盖板的左侧均开设有与连接杆配合使用的通孔，所述壳体的顶部和底部均开设有与卡杆配合使用的开口。
与现有技术相比，本技术新型的有益效果如下：
1、本技术新型通过设置机箱、卡槽、盖板、活动槽、转盘、把手、连接杆、壳体、螺杆、螺块、滑杆、第一固定块、支杆、第二固定块、活动板和卡杆的配合使用，解决了现有的主机箱都是通过螺钉进行安装，长时间的使用后螺钉容易出现滑丝的现象，不便于使用者对主机箱内部的硬件进行维修的问题，该便于维修的电脑主机箱，具备便于维修的优点，提高了主机箱的实用性。
2、本技术新型通过滑块和滑槽的设置，使活动板在壳体的内部滑动的更加顺畅，减少了活动板与壳体之间的摩擦，同时滑块和滑槽也对活动板起到限位的作用，避免活动板在移动的过程中出现倾斜的现象，通过第一转轴的设置，起到活动连接第一固定块和支杆的作用，通过第二转轴的设置，起到活动连接支杆和第二固定块的作用。
附图说明
图1为本技术新型结构示意图；
图2为本技术新型壳体的主视剖面图；
图3为本技术新型转盘和把手的配合示意图。
图中：1机箱、2卡槽、3盖板、4活动槽、5转盘、6把手、7连接杆、8壳体、9螺杆、10螺块、11滑杆、12第一固定块、13支杆、14第二固定块、15活动板、16卡杆、17滑块、18滑槽。
具体实施方式
下面将结合本技术新型实施例中的附图，对本技术新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本技术新型一部分实施例，而不是全部的实施例。
基于本技术新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本技术新型保护的范围。
请参阅图1-3，一种便于维修的电脑主机箱，包括机箱1，机箱1内壁顶部和底部的右侧均开设有卡槽2，机箱1的右侧设置有盖板3，盖板3的右侧开设有活动槽4，活动槽4的内部设置有转盘5，转盘5的右侧固定连接有把手6，转盘5的左侧固定连接有连接杆7，盖板3的左侧固定连接有壳体8，连接杆7的左侧贯穿至壳体8的内部固定连接有螺杆9，螺杆9的左侧与壳体8的内壁活动连接，螺杆9的表面螺纹连接有螺块10，螺杆9的表面设置有外螺纹，螺块10的内壁设置有与外螺纹配合使用的内螺纹，螺块10左侧的顶部和底部均贯穿设置有滑杆11，滑杆11的两侧均与壳体8的内壁固定连接，螺块10的顶部和底部均固定连接有第一固定块12，第一固定块12远离螺块10的一侧活动连接有支杆13，支杆13远离第一固定块12的一侧活动连接有第二固定块14，第一固定块12远离螺块10的一侧通过第一转轴与支杆13活动连接，支杆13远离第一固定块12的一侧通过第二转轴与第二固定块14活动连接，通过第一转轴的设置，起到活动连接第一固定块12和支杆13的作用，通过第二转轴的设置，起到活动连接支杆13和第二固定块14的作用，第二固定块14远离支杆13的一侧固定连接有活动板15，活动板15的两侧均与壳体8的内壁滑动连接，活动板15的两侧均固定连接有滑块17，壳体8内壁两侧的顶部和底部均开设有与滑块17配合使用的滑槽18，通过滑块17和滑槽18的设置，使活动板15在壳体8的内部滑动的更加顺畅，减少了活动板15与壳体8之间的摩擦，同时滑块17和滑槽18也对活动板15起到限位的作用，避免活动板15在移动的过程中出现倾斜的现象，活动板15远离第二固定块14的一侧固定连接有卡杆16，卡杆16远离活动板15的一侧贯穿至壳体8的外侧，壳体8的右侧和盖板3的左侧均开设有与连接杆7配合使用的通孔，壳体8的顶部和底部均开设有与
卡杆16配合使用的开口。
使用时，使用者转动把手6，把手6带动转盘5旋转，转盘5带动连接杆7旋转，连接杆7带动螺杆9旋转，螺杆9带动螺块10向左移动，螺块10带动第一固定块12向左移动，第一固定块12经过支杆13推动第二固定块14，第二固定块14推动活动板15移动，活动板15带动卡杆16移动，使卡杆16插入卡槽2的内部，即可对盖板3进行固定，当拆除时相反即可，从而达到便于维修的效果。
综上所述：该便于维修的电脑主机箱，通过设置机箱1、卡槽2、盖板3、活动槽4、转盘5、把手6、连接杆7、壳体8、螺杆9、螺块10、滑杆11、第一固定块12、支杆13、第二固定块14、活动板15和卡杆16的配合使用，解决了现有的主机箱都是通过螺钉进行安装，长时间的使用后螺钉容易出现滑丝的现象，不便于使用者对主机箱内部的硬件进行维修的问题。
尽管已经示出和描述了本技术新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本技术新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本技术新型的范围由所附权利要求及其等同物限定。
