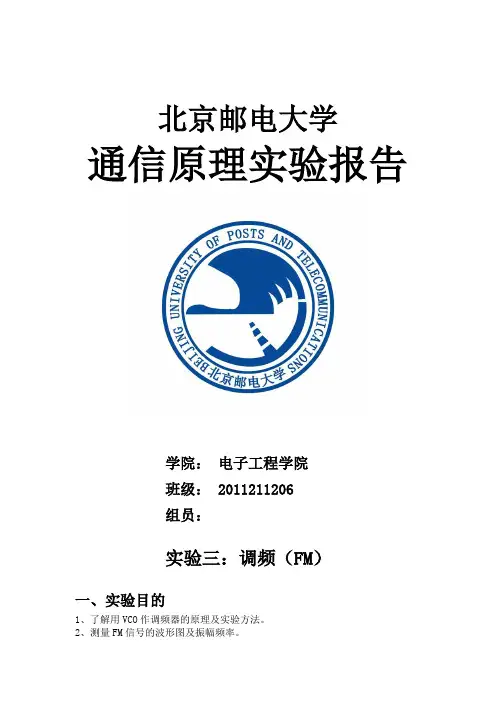

北京邮电大学通信原理实验报告学院：电子工程学院班级： 2011211206组员：实验三：调频（FM ）一、实验目的1、了解用VCO 作调频器的原理及实验方法。
2、测量FM 信号的波形图及振幅频率。
3、了解利用锁相环作FM 解调的原理及实现方法。
二、实验原理1、FM 信号的产生单音频信号 ()cos(2)m m t a f t π=经FM 调制后的表达式 其中 调制指数由卡松公式可知FM 信号的带宽为FM 信号的产生框图如下图所示。
VCO 的输入为()m t ，当输入电压为0时，VCO 输入频率为c f ；当输入模拟基带信号的电压变化时，VCO 的振荡频率作相应的变化。
2、锁相环解调FM 信号锁相环解调的原理框图如下图所示。
VCO 的压控电压()v t 同基带信号()m t 成正比，所以()m t 就是FM 解调的输出信()sin 2sin 2f m m m aK t f t f t f ϕπβπ==f m aK f β=()cos[2()]FM c c s t A f t t πϕ=+2(1)mB f β≈+号。
锁相环解调FM信号有两个关键点，一是开环增益足够大，二是环路滤波器的带宽要与基带信号带宽相同。
三、实验框图FM信号的产生图2.4.4 产生FM信号的实验连接图四、实验步骤1、FM信号的产生（1）单步调试VCOa.将VCO模块的印刷电路板上的拨动开关置于VCO模式。
将VCO板块前面板上的频率选择开关置于“HI”状态。
然后，将VCO模块插入系统机架的插槽内。
b.将可变直流电压模块的输出端与VCO模块的Vin端相连接，示波器接于VCO 输出端：•直流电压为零时，调节VCO模块的f0旋钮，使VCO的中心频率为100赫兹。
•在-2V至于+2范围内改变直流电压，测量VCO的频率及线性工作范围。
•调节VCO模块的GAIN旋钮，使得直流电压在+/-2V范围内变化时，VCO的频率在+/-5HZ内变化。
（2）将音频振荡器的频率调到2Hz，作为调制信号输入于VCO的Vin输入端。
通原实验--频率调制实验学习资料
通原实验--频率调制实验通信原理实验基于LabVIEW的频率调制姓名：张哲熙学号： 13212171组员：李美洁指导教师：李丞日期： 2015/12/11上课时间：星期一第六大节基于LabVIEW的频率调制一、实验目标在本实验中要在LabVIEW +USRP平台上完成一对调频收发信机，要求可以通过接收端或者普通的FM收音机接收到发送端发射的.wav声音文件，用做好的FM接收机收听调频广播。
本实验将加深对频率调制相关概念的理解，并使初步掌握LabVIEW +USRP软件无线电平台的使用方式。
二、实验仪器软件：LabVIEW 2012（或以上版本）硬件：两套USRP（子板频带宽97~108MHz），两台计算机；三、基本原理及分析频率调制信号的表示式为：()cos[()]tm cS t A t kfm dωττ-∞=+⎰其中，kf为调频灵敏度，m(t)为调制信号。
从公式出发即可完成频率调制的程序。
如图3-1是调频信号的时域波形与频域波形。
经过调频之后的信号频谱不仅发生了频谱搬移还增加了频率分量。
如图3-2小信噪比条件下的解调波形，可以发现信噪比对解调的影响。
图3-2 FM信号解调原理框图调频信号的解调方法通常是采用鉴频法。
方框图如图3-3所示()FM S t ()m t图3-3 FM信号解调原理框图其中鉴频器包括微分电路和包络检波电路。
对于调频信号来说，都会存在门限效应，使之在小信噪比情况下无法恢复出原来的调制信号。
所以语音信号的调制解调是在很大信噪比情况下。
四、实验任务实现本实验包括发送端和接收端两个主程序，该程序已经提供前面板、程序框图及大部分的程序。
实验中需要完成subFMMod子程序和subFMDemod子程序来实现对声音波形的FM调制和解调。
1.发送端发送端程序框图如图4-1：图4-1 发送端程序框图发射端的主程序包含3个功能模块，其功能如下所述。
①获取音频文件此模块的作用是根据输入的路径获取音频文件，对应程序框图中的subGetSoundFile子程序，如图所示。
北邮通原GMSK实验
北邮通原GMSK实验通信原理实验报告“GMSK调制器”系统实验指导老师韩玉芬目录一、实验内容 (4)二、实验思路 (4)三、实验原理分析 (5)3.1 GMSK 调制器工作原理和相位路径的计算 (5)3.2 数字信号处理方法实现 GMSK 调制器 (8)四、实验步骤 (9)五、软件实现 (10)5.1仿真眼图流程 (10)5.2 g（t）信号产生 (10)5.3 φ(t )函数的实现及及相位路径的画图 (11)5.4正弦表和余弦表的生成 (15)5.5量化前的眼图绘制 (15)5.6正（余）弦表的均匀量化及Bin文件的生成 (17)5.7量化后的眼图 (21)5.8 mif文件的生成 (22)六、硬件部分 (23)6.1地址逻辑设计 (23)6.2 CLOCKMGDF模块 (24)6.3 ADDRLOGIC模块 (25)6.4 整体的仿真波形图 (27)6.5 mif文件及相应电路逻辑 (28)七、实验结果展示 (30)7.1 bin文件方法 (30)7.2 MIF文件方法...................................... 错误!未定义书签。
7.3结果分析.......................................... 错误!未定义书签。
八、拓展部分——眼图的功率谱密度 .................. 错误!未定义书签。
九、实验总结及心得体会............................ 错误!未定义书签。
十、参考文献 (35)一、实验内容1、了解GMSK调制器工作原理，推导GMSK信号相位路径的计算公式，掌握GMSK 调制器数字化实现的原理。
2、掌握GMSK调制器数字化、实现地址逻辑的工作原理，用可编程逻辑器件实现地址逻辑的设计，并仿真各点波形，分析检验其时序逻辑关系。
3、了解GMSK相位路径的编程流程图，并用计算机编出相位路径的余弦及正弦表。
通原软件实验报告
信息与通信工程学院通信原理软件实验报告班级：201121xxxx姓名：xxx学号：序号：目录实验八 (4)一、实验内容 (4)二、实验原理 (4)三、仿真设计 (6)1. 仿真思路 (6)2. 程序框图 (6)3. 源程序 (7)四、实验结果及分析 (10)1．实验仿真结果 (10)2. 结果分析 (12)五、实验总结 (12)实验九 (13)一、实验内容 (13)二、实验原理 (13)三、仿真设计 (13)1. 仿真思路 (13)2. 程序框图 (14)3. 源代码 (14)四、实验结果及分析 (16)1. 实验仿真结果 (16)2. 结果分析 (17)五、实验总结 (17)实验十一 (18)一、实验内容 (18)二、实验原理 (18)1、单极性归零码 (18)2、双极性归零码 (18)3、各种码的比较 (19)三、仿真设计 (19)1. 仿真思路 (19)2. 程序框图 (20)3. 源代码 (20)四、实验结果及分析 (23)1. 实验仿真结果 (23)2. 结果分析 (24)五、实验总结 (24)实验十二 (25)一、实验内容 (25)二、实验原理 (25)三、仿真设计 (26)1. 仿真思路 (26)2. 程序框图 (26)3. 源程序 (26)四、实验结果及分析 (28)1. 实验仿真结果 (28)2. 结果分析 (29)五、实验总结 (29)实验八一、实验内容假设基带信号为()sin(2000)2cos(1000)m t t t ππ=+，载波频率为20kHz ，请仿真出AM 、DSB-SC 、SSB 信号，观察已调信号的波形及频谱。
二、实验原理1. 具有离散大载波的双边带幅度调制信号AM该幅度调制是由DSB-SC AM 信号加上离散的大载波分量得到，其表达式及时间波形图为：应当注意的是，m(t)的绝对值必须小于等于1，否则会出现下图的过调制：AM 信号的频谱特性如下图所示：由图可以发现，AM信号的频谱是双边带抑制载波调幅信号的频谱加上离散的大载波分量。
实验五 用FFT对信号做频谱分析(数字信号实验)
备注：（1）、按照要求独立完成实验内容。
（2）、实验结束后，把电子版实验报告按要求格式改名，由实验教师批阅记录后；实验室统一刻盘留档。
实验五 用FFT 对信号做频谱分析一、实验目的学习用FFT 对连续信号和时域离散信号进行谱分析的方法，了解可能出现的分析误差及其原因，以便正确应用FFT 。
二、实验原理用FFT 对信号作频谱分析是学习数字信号处理的重要内容。
经常需要进行谱分析的信号是模拟信号和时域离散信号。
对信号进行谱分析的重要问题是频谱分辨率D 和分析误差。
频谱分辨率直接和FFT 的变换区间N 有关，因为FFT 能够实现的频率分辨率是 ，因此要求 。
可以根据此式选择FFT 的变换区间N 。
误差主要来自于用FFT 作频谱分析时，得到的是离散谱，而信号（周期信号除外）是连续谱，只有当N 较大时离散谱的包络才能逼近于连续谱，因此N 要适当选择大一些。
周期信号的频谱是离散谱，只有用整数倍周期的长度作FFT ，得到的离散谱才能代表周期信号的频谱。
如果不知道信号周期，可以尽量选择信号的观察时间长一些。
对模拟信号进行谱分析时，首先要按照采样定理将其变成时域离散信号。
如果是模拟周期信号，也应该选取整数倍周期的长度，经过采样后形成周期序列，按照周期序列的谱分析进行。
三、实验内容（包括代码与产生的图形及分析讨论）1. 对以下序列进行谱分析:1423()()1,03()8,470, 4,03()3,470, x n R n n n x n n n n n n x n n n n=+≤≤⎧⎪=-≤≤⎨⎪⎩-≤≤⎧⎪=-≤≤⎨⎪⎩选择FFT 的变换区间N 为8和16 两种情况进行频谱分析。
分别打印其幅频特性曲线, 并进行对比、分析和讨论。
解：（1）)(1n x 代码如下：x1n=[ones(1,4)]; X1k8=fft(x1n,8); X1k16=fft(x1n,16); subplot(2,1,1);mstem(X1k8);title('(1a) 8µãDFT[x_1(n)]');xlabel('¦Ø/¦Ð');ylabel('·ù¶È'); axis([0,2,0,1.2*max(abs(X1k8))]) subplot(2,1,2);mstem(X1k16);title('(1b)16µãDFT[x_1(n)]');xlabel('¦Ø/¦Ð');ylabel('·ù¶È'); axis([0,2,0,1.2*max(abs(X1k16))])图形如下：ω/π幅度(1a) 8点DFT[x 1(n)]ω/π幅度(1b)16点DFT[x 1(n)]（2）)(2n x 代码如下：M=8;xa=1:(M/2); xb=(M/2):-1:1; x2n=[xa,xb];X2k8=fft(x2n,8); X2k16=fft(x2n,16); subplot(2,1,1);mstem(X2k8);title('(2a) 8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X2k8))]) subplot(2,1,2);mstem(X2k16);title('(2b)16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X2k16))])图形如下：ω/π幅度(2a) 8点DFT[x 2(n)]ω/π幅度(2b)16点DFT[x 2(n)]（3）)(3n x 代码如下：x3n=[xb,xa];X3k8=fft(x3n,8); X3k16=fft(x3n,16); subplot(2,1,1);mstem(X3k8);title('(3a) 8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X3k8))]) subplot(2,1,2);mstem(X3k16);title('(3b)16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度'); axis([0,2,0,1.2*max(abs(X3k16))])图形如下：ω/π幅度(3a) 8点DFT[x 3(n)]ω/π幅度(3b)16点DFT[x 3(n)]2.对以下周期序列进行谱分析:选择FFT 的变换区间N 为8和16 两种情况分别对以上序列进行频谱分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信系统原理实验报告基带信号与频带信号的频谱测试
姓名
学号
班级
成员
老师
时间2014年12月28日
上课时间第十四周周三14：10—16:00
目录
一、实验目的 (1)
二、实验仪器 (1)
三、实验原理 (1)
（一）基带信号的频谱分析 (1)
1、周期信号的频谱 (1)
2、非周期信号的频谱 (2)
3、随机数字信号的功率谱 (2)
（二）频带信号的频谱分析 (3)
1、ASK信号的功率谱 (3)
2、FSK信号的功率谱 (4)
3、PSK信号的功率谱 (4)
四、实验内容 (4)
（一）基带信号的频谱测试 (4)
1、单极性归码的频谱测试 (4)
2、单极性不归码的频谱测试 (5)
5、HDB3码频谱测试 (6)
（二）频带信号的频谱测试 (6)
1、基带FSK频谱测试 (6)
2、中频FSK频谱测试 (7)
3、BPSK频谱测试 (10)
5、载波频谱测试 (11)
6、位定时频谱测试 (12)
一、实验目的
1、加深对各种基带数字信号频谱的理解。
2、加深对各种数字基带信号频谱带宽的理解。
3、掌握虚拟仪测试各种数字基带信号频谱和带宽的方法。
4、加深对各种数字已调信号频谱的理解。
5、掌握虚拟仪测试各种数字已调信号频谱的方法
6、加深对各种数字已调信号频谱带宽的理解。
二、实验仪器
1、ZH5001A通信原理综合实验系统一台
2、20MHz双踪示波器一台
3、计算机一台
4、虚拟仪一台
三、实验原理
（一）基带信号的频谱分析
1、周期信号的频谱
周期信号的频谱具有离散谱，频率轴上存在离散的冲激函数，根据周期信号的不同情况，其频谱的分布也有变化，离散冲激函数一般在基波分量及其整数倍的频率点上出现。
(1)方波信号：方波信号的频谱如下图，频谱中包含有定时分量Fs。
(2)余弦信号：方波信号的频谱如下图
2、非周期信号的频谱
非周期信号的频谱可以用傅里叶变换来描述，，若已知信号f(t)为非周期信号，其傅里叶变换可以用下式表示
3、随机数字信号的功率谱
在实际应用中，数字信源的信号往往是随机序列，而不是周期或非周期信号，因此，有必要对随机序列数字信号的频谱进行分析。
一般来说，对于随机序列的分析，经常采用功率谱函数来分析其频谱特性。
（1）单极性不归0码的功率谱：
不存在定时分量
（2）单极性归0码的功率谱：
能够提取出定时分量
（3）双极性不归0码的功率谱：
（4）双极性归0码的功率谱：
（二）频带信号的频谱分析
1、ASK信号的功率谱
将基带信号的功率谱分别线性地搬移到了载波信号ω0和-ω0处，已调信号的带宽为2ωs。
2、FSK信号的功率谱
相位不连续的2FSK信号的功率谱，是两个2ASK信号功率谱的叠加。
2FSK 信号功率谱的两个频率分别为ω1和ω2，已调信号的带宽为ω2 –ω1 +2ωs
3、PSK信号的功率谱
四、实验内容
（一）基带信号的频谱测试
1、单极性归码的频谱测试
测试点：TPD08（15位单极性归码）
单极性归码时域图如下：
单极性归码频域图如下：
单极性归码是周期信号，其频谱图是离散的。
由图可知，其频谱聚集于0~0.5MHZ内（主瓣宽度），w=0.5MHZ。
其中，在频谱图的0.25MHZ处有一个较大的冲量（定时分量）。
同时，由图可知，每个旁瓣内都有一个较大的频谱冲量（定时分量）。
而且，随着频率的增大，其频谱逐渐减小。
单极性归码有丰富的直流分量。
2、单极性不归码的频谱测试
测试点：TPD01
单极性不归码时域图如下：
单极性不归码频域图如下：
单极性不归码是周期信号，其频谱图是离散的。
由图可知，单极性不归码频谱的主瓣宽度为0.25MHZ。
随着频率的增大，其频谱逐渐减小。
单极性不归码有直流分量。
5、HDB3码频谱测试
测试点：TPD05（15位）
HDB3码时域图如下：
HDB3码频域图如下：
HDB3码是周期信号，其频谱图是离散的。
由图可知，HDB3码的频谱集中在0~0.25MHZ内。
随着频率的增大，其频谱逐渐减小。
当频率大于1MHZ时，其频谱可忽略不计。
可见HDB3码的能量集中。
（二）频带信号的频谱测试
1、基带FSK频谱测试
测试点：TPi03
（1）测试信号为全0码
时域图如下：
频谱图如下：
FSK全0码是非周期信号，其频谱图是连续的。
由图可知，其频谱范围在0~0.05MHZ内。
在0.05MHZ后没有频谱分量。
（2）测试信号为m码
时域图如下：
频谱图如下：
FSK m码是非周期信号，其频谱图是连续的。
由图可知，其频谱范围也在0~0.05MHZ内。
在0~0.05MHZ内，其频谱包含两个波峰，在0.02MHZ处，有一频谱值达1的频谱分量，在最大频谱分量附近频谱值快速下降到0.4附近，降低了60%。
同时，我们从图中也可以看出，在0.05MHZ后基本没有频谱分量。
2、中频FSK频谱测试
测试点：TPK03
（1）测试信号为全0码
时域图如下：
频谱图如下：
中频FSK全0码是非周期信号，其频谱图是连续的。
由图可知，其在1MHZ 频率处有一值为1的单边带频谱分量，在其他频率范围内的频谱几乎没有。
可见，其频谱能量很集中。
单一性好。
（2）测试信号为m码
时域图如下：
频谱图如下：
由图可知，m序列的频谱图与全0码频谱图及其相似。
将正交调制信输入信号的一路基带调制信号断开（D/A模块内的跳线器Ki01或Ki02），重复以上步骤（双边带）。
（1）测试信号为全0码
时域图如下：
频谱图如下：
由图可知，双边带全0码与单边带相比，其不同之处在与在1MHZ处，其频谱分量由带边带频谱变为双边带频谱，但右边带频谱较左边带小（较单边带的频谱值也小），我们推测可能是由于实验设备存在误差造成或是双边带FSK频谱更容易受外界影响。
（2）测试信号为m码
时域图如下：
频谱图如下：
由图可知，m序列的频谱图与全0码频谱图及其相似。
3、BPSK频谱测试
测试点：TPK03
（1）测试信号为m码
时域图如下：
频谱图如下：
由图形可知，BPSK的m码频谱图与双边带中频FSK的频谱图相似，但其在1MHZ处的右边带几乎没有频谱值的下降。
说明BPSK的抗干扰能力较双边带FSK好。
（2）测试信号为0/1码
时域图如下：
频谱图如下：
由图形可知，BPSK的0/1码频谱与双边带FSK频谱很相似。
但在1MHZ 处，右边带不仅有明显的下降（越10%），而且有能够明显分辨出的频率间隔。
说明受实验设备影响，其频谱值会下降，频率会有明显时延。
5、载波频谱测试
测试点：TPK07
测试信号为0/1码
时域图如下：
频谱图如下：
由图形可知，载波信号频谱与单边带FSK的频谱图很相似。
6、位定时频谱测试
当测试信号来自发时钟TPM01时，收时钟TPMZ07
时域图如下：
频谱图如下：
当测试信号来自发收时钟TPMZ07时，
时域图如下：
频谱图如下：
由图形可知，位定时信号的相位较发端时钟信号具有较多其他频谱分量，波形纯度不如发端好。
发端频谱间隔较收端大，收端频谱更加密集。
且收端更容易看出频谱的包络图。
