风机选型依据
罗茨风机选型的原则和方法
罗茨风机选型的原则和方法一、前言罗茨风机是一种常见的压缩机，广泛应用于工业生产中。
在选择罗茨风机时应当考虑到多种因素，如压力、流量、转速等，以确保其工作稳定牢靠。
本文将介绍罗茨风机选型的原则和方法，以供读者参考。
二、罗茨风机的基本结构罗茨风机的基本结构包括罗茨齿轮、罗茨叶轮、主轴、机壳、进出口管道和轴承等构成。
罗茨齿轮是罗茨风机的核心部件，其结构相当特别。
有两个相互啮合的转子，一个为转子，一个为定子，两个转子上都开凿出一些与良心协调的槽，称为齿槽。
当两个转子一起转动时，槽会将空气从进气口吸到排气口，形成猛烈的气流。
三、罗茨风机的选型原则在选择罗茨风机时，需要考虑以下几个因素：1. 压力压力是罗茨风机的紧要参数，需依据用户需求选择。
一般情况下，罗茨风机的压力为0.1—0.5MPa。
2. 流量罗茨风机的流量是指单位时间内通过罗茨风机的空气体积。
在选择罗茨风机时，需依据实际场景中所需的空气流量确定罗茨风机的流量。
3. 转速罗茨风机的转速越高，其耐用性和牢靠性就越高。
因此，罗茨风机在选型时要依据实在要求选择合适的转速。
4. 运行环境罗茨风机的运行环境也是选型时需要考虑的因素。
不同的工作环境需要不同的罗茨风机，如防爆罗茨风机、防腐罗茨风机等。
四、罗茨风机的选型方法在选型罗茨风机时，可以接受以下方法：1. 确定所需的工作压力和工作流量首先，需要确定当前场景下所需的工作压力和工作流量。
可以依据生产场景的实际要求进行确定。
2. 依据工作压力和工作流量选取合适的罗茨风机型号在确定了所需的工作压力和工作流量之后，可以通过查询不同型号的罗茨风机的性能指标，选择适合当前场景的罗茨风机型号。
3. 计算罗茨风机的电机功率和额定电流依据罗茨风机的选型结果，需要计算罗茨风机的电机功率和额定电流。
这些参数可以依据罗茨风机的设计参数计算得到。
4. 确定罗茨风机的安装方式和配件选定罗茨风机型号后，在安装前需要确定罗茨风机的安装方式和所需的配件。
排风机规格型号,排风机选型
排风机规格型号,排风机选型排风机在解决环境中高温闷热、烟雾异味、粉尘灰尘等通风不良问题是不可或缺的设备，目前市场上排风机的种类很多，作为使用的用户怎么选择适合自己用的排风机规格型号呢？今天蓝昊通风公司就和大家分享一下排风机选型的一些相关事宜。
一、依据抽排气体的成分选择排风机类型：在选择排风机规格型号前，一定要考虑购买排风机主要是希望解决自己什么问题，研究一下抽排环境中的气体成分是否有高温，油污，易燃易爆、腐蚀性等，只有搞清楚自己环境中气体的成分是什么，才能决定什么材质质量的排风机适合自己使用，目前市场上排风机主要有两种材质制造，一种是玻璃钢防腐材质的排风机，一种是镀锌板金属材质的排风机，如果抽排的气体成分里含有酸碱腐蚀性，就一定要选玻璃钢防腐材质的排风机，如果抽排的气体温度不高，没有腐蚀性，选择镀锌板金属材质的排风机就可以啦，当然如果您的资金比较充足，想要买好的产品，也可以直接考虑一步到位买防腐玻璃钢材质的没有皮带传动的，号称高档免维护耐用型排风机。
上图是镀锌板金属材质的排风机上图是防腐玻璃钢材质的排风机二、依据预安装位置的尺寸选择排风机的规格型号：排风机大部分是要安装在窗户和墙上使用的，为了减少对用户场地的破坏，预留安装的位置一定要和排风机的规格尺寸相匹配，用户安装排风机的位置尺寸决定了负压风机的规格尺寸，单台风机的抽风量，功率等，尽量选择和安装位置尺寸接近的排风机，如果安装位置很大，选择的排风机很小，抽风效果肯定不好，而且做密封防雨水渗漏很难处理，如果排风机尺寸大于安装位置尺寸很多，排风机肯定安装不上去。
所以在选购前一定要用尺子把自己将要安装风机的位置尺寸进行准确的测量，并用笔记录下来，在选购排风机的时间可以把这个安装位置的尺寸情况告诉排风机销售人员，专业的销售人员会给您一些建议，帮您再一次确认选用什么规格比较合适。
三、根据自己的预算选择排风机的类型：任何产品都有价钱高的和价格低廉的，排风机产品也不例外，抛开假冒伪劣的山寨负压风机不说，就正规大厂品牌的排风机由于材质，工艺，规格，配置等不同，排风机的价格也不同，一般来说玻璃钢防腐排风机的成本要高过镀锌板金属排风机，同等款式系列的排风机，大规格尺寸的排风机价格比小规格尺寸的肯定要贵，电机直驱式传动的排风机价格肯定比皮带式传动的排风机价格高，如果有足够的投资预算就选玻璃钢防腐排风机，毕竟玻璃钢排风机要比镀锌板排风机耐用，如果当下资金不充足，就选择镀锌板排风机，能省一点就省一点吧。
风机选型及应用,看完这篇文章就懂了!
01 风机设备主要参数风量：风机每分钟输送的空气立方数，SI：m³/h。
全压：气体所具有的全部能量，等于动压+静压，SI：Pa。
动压：将气体从零速度加速至某一速度所需要的压力，SI：Pa 。
静压：流体某点的绝对压力与大气压力的差值，SI：Pa 。
风机转速：风机叶轮每分钟转过的转数，SI：RPM；轴功率：电动机除去外部损耗因素，传递到风机轴上的实际功率，通常认为是风机实际所需功率，SI：KW 。
噪音：风机在正常运转过程中气动噪音和机械噪音叠加所形成的噪音；大多数厂家公布A记权噪音(dBA)，1.5m处。
SI：dBA全压效率：风量X全压/轴功率/1000/3600*100%电源：380/50/3，220/50/1，220/50/3，690/50/3 等出口风速：风机出口截面积的风速，控制出口风速可间接控制噪音。
SI：m/s02 选型所需提供参数1. 风机形式、种类及用途2. 安装方式3. 气体成分（包括特殊的温度、湿度、腐蚀性及杂质）4. 出风方向5. 室内安装还是室外安装6. 限定的其他条件(如噪音小于60dBA等)7. 配件及特殊要求03 风机性能曲线曲线图上那条向下曲线代表风机工作点，纵轴是风压，横轴是风量。
选型应该避开紧挨着最高压力点的工作点和低于最大压力40%的点。
轴流风机建议选型区域在曲线开始平稳下降区域，工作区65~90%：后倾风机风量轴功率曲线有最高点，不过载特点。
工作区40~85%：前弯风机风量风压曲线比较陡峭，工作区35~80%：一般来说风量越大，风压越小。
设计风管时，根据管路阻力计算和风量需求，确定风管系统的总风量和静压损失，风口处最好保留30~50 Pa余压。
这样得到的结果就是你选择风机的依据。
比如设计一条管路。
最不利的一条环路下静压损失300Pa，需要的总风量是5000 m³/h，那么你的风机就要选能够工作曲线能满足5000风量，静压330~350 Pa的那个型号。

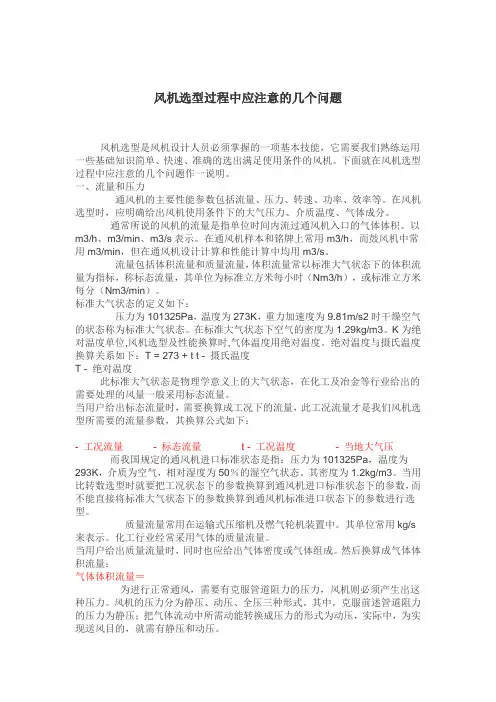

风机选型过程中应注意的几个问题
风机选型过程中应注意的几个问题风机选型是风机设计人员必须掌握的一项基本技能，它需要我们熟练运用一些基础知识简单、快速、准确的选出满足使用条件的风机。
下面就在风机选型过程中应注意的几个问题作一说明。
一、流量和压力通风机的主要性能参数包括流量、压力、转速、功率、效率等。
在风机选型时，应明确给出风机使用条件下的大气压力、介质温度、气体成分。
通常所说的风机的流量是指单位时间内流过通风机入口的气体体积。
以m3/h、m3/min、m3/s表示。
在通风机样本和铭牌上常用m3/h，而鼓风机中常用m3/min，但在通风机设计计算和性能计算中均用m3/s。
流量包括体积流量和质量流量，体积流量常以标准大气状态下的体积流量为指标，称标态流量，其单位为标准立方米每小时（Nm3/h），或标准立方米每分（Nm3/min）。
标准大气状态的定义如下：压力为101325Pa，温度为273K，重力加速度为9.81m/s2时干燥空气的状态称为标准大气状态。
在标准大气状态下空气的密度为1.29kg/m3。
K为绝对温度单位,风机选型及性能换算时,气体温度用绝对温度。
绝对温度与摄氏温度换算关系如下：T = 273 + t t - 摄氏温度T - 绝对温度此标准大气状态是物理学意义上的大气状态，在化工及冶金等行业给出的需要处理的风量一般采用标态流量。
当用户给出标态流量时，需要换算成工况下的流量，此工况流量才是我们风机选型所需要的流量参数，其换算公式如下：- 工况流量- 标态流量t - 工况温度- 当地大气压而我国规定的通风机进口标准状态是指：压力为101325Pa，温度为293K，介质为空气，相对湿度为50％的湿空气状态。
其密度为1.2kg/m3。
当用比转数选型时就要把工况状态下的参数换算到通风机进口标准状态下的参数，而不能直接将标准大气状态下的参数换算到通风机标准进口状态下的参数进行选型。
质量流量常用在运输式压缩机及燃气轮机装置中。
其单位常用kg/s 来表示。
高压风机选型的方法
高压风机选型的方法高压风机是一种特别紧要的工业设备，它能够将气体压缩成高压并输送到工业生产线上进行使用，是大多数工厂和企业必备的设备之一、但是面对市场上不同类型、不同品牌、不同规格的高压风机，如何选择适合本身的高压风机呢？以下是一些选型时需要考虑的因素及方法。
一、参数选型选型的第一步是理解所需的气体参数，依据气体的种类、流量、压力等参数选取适合的高压风机。
常见的气体种类有空气、氮气、氧气、液氧、蒸汽等等，需要依据实际生产用途选择。
流量和压力则是特别紧要的参数，它们通常可以通过生产需要的工艺参数及设备参数来确定。
选型时需要依据实际使用情况选择参数，同时还需要考虑到泵的使用寿命和牢靠性等因素。
二、使用环境选型高压风机在不同使用环境下效果和性能都有所不同，因此选型时需要考虑到使用环境。
比如，假如使用在高温环境中，需要选择能够适应高温的高压风机；假如使用在潮湿环境中，需要选择防潮的高压风机；假如使用在爆炸不安全区域，需要选择防爆的高压风机。
因此，选型时需要了解使用场景的环境情况，选择适合的高压风机。
三、质量与品牌选型高压风机是一个特别紧要的工业设备，因此选购时需要考虑到质量与品牌。
质量是保证使用寿命和安全性的关键，需要选择信誉良好的厂家和优质的产品。
同时，品牌的影响力和口碑也是选型时需要考虑到的因素之一、在选型时需要选择口碑良好的品牌，这样能够保证设备的质量和稳定性。
四、高压风机类型选择高压风机的类型也是选型时需要考虑到的一个因素。
不同类型的高压风机有不同的特点和适用场景。
比如，离心风机适合输送大气量、低压力、中温度的气体；轴流风机适合输送顺流气流，而且处理过程中没有旋涡或波动，对气体流量掌控精度要求较高的应用场景；柜式风机则适用于空气净化、高压输送和工厂现场的气体蓄压等多种场景。
五、能源效率选型高压风机的使用会产生很高的成本，尤其是能源成本，因此在选型时需要考虑能源效率。
一些高效省电的高压风机在使用中可以节省能源成本，同时由于使用寿命更长，也可以削减设备更换和维护和修理的成本。
高海拔地区风机如何选型
风机使用在高海拔地区时，选型时要考虑海拔对密度对风压的影响先以下列对照表：查出不同海拔高度的气体密度
风机选型时，风量依设计要求就好，风压要依设计值再按密度比推算标况的压力值，选型举例：设计值工况3000m海拔高度，风量10000m³/h ，风压2000Pa；
因样本上都是标况，所以选型时要以风量10000m³/h 风压
2000*(1.2/0.68)Pa=3529 Pa选型
按此规格选出的风机型号转速，安装在3000m海拔时，风压、风量就是10000m³/h，风压2000Pa；
至于电机功率选型要以工况计算，不以样本功率计，只是要注意在出厂测试时（因厂家是在接近海平面高度，用于工况电机功率会有过载危险）；
风机使用在不同气体温度时，选型时要考虑温度对密度对风压对电机功率的影响，
气体密度跟温度有反比关系：工况密度=标况密度((273+20)/(273+工况温度) 风机选型时：风量依据要求就好，风压要依据设计值按密度比推算标况的压力值选型举例设计值工况80度风量10000m³/h 风压2000Pa
80度时C空气密度=1.2((273+20)/(273+80)=0.97
因样本上都是标况所以选型时要以风量10000m³/h，风压
2000*(1.2/0.97)=2474Pa选型
按此规格选出的风机型号转速安装在80度工况时风压风量就是10000m³/h，2000Pa
至于电机功率选型要以工况计算，不以样本功率计，只是要注意在出厂测试时（因厂家是在20度C密度1.2 用工况电机功率会有过载危险）
风机功率计算公式：风量×风压/3600/1000/0.98/0.8*1.15。
陆上风电风机设备选型与运行经验探讨
陆上风电风机设备选型与运行经验探讨一、风机设备选型1.1 风能资源评估在进行风机设备选型之前，首先需要进行风能资源的评估。
风能资源的评估对于确定风机设备的类型和参数具有至关重要的作用。
通常风能资源的评估会包括测风塔的建设和风速数据的收集。
通过对风速数据的分析和统计，可以确定风机设备的适应性，并为后续的选型工作提供依据。
1.2 风机类型选择根据风能资源评估的结果，可以选择不同类型的风机设备。
目前市场上常见的陆上风电风机主要包括水平轴风机和垂直轴风机两种类型。
水平轴风机通常具有更高的发电效率和更成熟的技术，广泛应用于陆上风电项目中。
而垂直轴风机则具有更好的适应性和稳定性，在某些特定的风能资源较差的区域也有一定的应用价值。
1.3 风机参数确定根据风机类型的选择，需要确定具体的风机参数，包括额定功率、转速、叶片长度等。
这些参数的确定需要综合考虑风能资源、地理环境、成本预算等多方面因素。
在风速较低的地区可以选择低风速启动的风机设备，以提高发电的可靠性和稳定性。
而在风速较高的地区则需要选择功率更大的风机设备，以提高发电效率和经济性。
1.4 制造商选择在确定风机设备的类型和参数之后，还需要选择合适的制造商进行采购。
不同的制造商具有不同的技术水平和产品质量，因此需要进行严格的筛选和评估。
除了产品质量之外，还需要考虑制造商的售后服务和配件供应情况，以确保风机设备的长期稳定运行。
二、风机设备运行经验探讨2.1 风机设备安装风机设备的安装是确保其正常运行的重要环节。
在进行风机设备安装时，需要严格按照制造商提供的安装指南和标准进行操作，以确保设备的稳固性和可靠性。
同时需要考虑地理环境和气候条件，采取相应的防风防雷措施，以减少设备受损的风险。
风机设备的运行监测是发现问题和进行预防性维护的重要手段。
通过对风机设备的运行状态进行实时监测和数据分析，可以及时发现异常情况并进行处理。
同时还可以根据运行数据进行定期的维护和保养，以延长设备的使用寿命和提高发电效率。
风机选型依据
单速双速通风机设计选型及使用说明书1. 风机开箱前应检查包装是否完整无损，风机铭牌参数是否符合要求，各随带附件是否完整齐全。
2.仔细检查风机在运输过程中有无变形或损坏，紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后再使用。
3. 用500V兆欧表测量风机外壳与电机绕组间的绝缘电阻，其值应大于0.5兆欧，否则应对电机绕组进行烘干处理，烘干温度不允许超过120℃。
4. 准备好风机安装所需的各种材料、工具及场地。
3）风机安装1. 全面熟悉风机的样本，熟悉风机的规格、型式、叶轮旋转方向和气流进出方向等等，风机安装前应检查叶轮有无擦碰现象。
并对各部件进行全面检查，附件是否完整。
各部件连接是否紧固，认真检查风叶有否因运输损坏或变形，否则应待修复后方可安装。
2.连接风机进出口的风管应有单独的支撑，不允许将管道重量加再风机的部件上，风机安装时应注意风机的水平位置，对风机与地基结合面和出风管道的连接应调整，使之自燃吻合，不得强行连接。
3. 风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部分应有防护罩（用户自备），如风机进风口不接管道时，也需添置防护网或其它安全装置（用户自备）。
4. 风机接线必须正确可靠，风机外壳应妥善接地，接地必须可靠。
供给风机的电源必须完整，并符合相关要求。
电气接线必须有专业知识的电工接线。
5.风机全部安装后应检查风机内部是否遗留的工具和杂物。
4）风机调试1. 风机允许全压起动或降压起动，但应注意，全压起动时的电流约为5-7的额定电流，降压起动转距与电压平方成正比，当电网容量不足时，应采用降压起动。
（当功率大于11kw时，宜采用降压起动。
）2. 风机再试车时，应认真阅读产品说明书，检查接线方法是否同接线图相符；应认真检查供给风机电源的工作电压是否符合要求，电源是否缺相或同相位，所配电器元件的容量是否符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单速双速通风机设计选型及使用说明书
1. 风机开箱前应检查包装是否完整无损，风机铭牌参数是否符合要求，各随带附件是否完整齐全。
2.仔细检查风机在运输过程中有无变形或损坏，紧固件是否松动或脱落，叶轮是否有擦碰现象，并对风机各部分零件进行检查。
如发现异常现象，应待修复后再使用。
3. 用500V兆欧表测量风机外壳与电机绕组间的绝缘电阻，其值应大于0.5兆欧，否则应对电机绕组进行烘干处理，烘干温度不允许超过120℃。
4. 准备好风机安装所需的各种材料、工具及场地。
3）风机安装
1. 全面熟悉风机的样本，熟悉风机的规格、型式、叶轮旋转方向和气流进出方向等等，风机安装前应检查叶轮有无擦碰现象。
并对各部件进行全面检查，附件是否完整。
各部件连接是否紧固，认真检查风叶有否因运输损坏或变形，否则应待修复后方可安装。
2.连接风机进出口的风管应有单独的支撑，不允许将管道重量加再风机的部件上，风机安装时应注意风机的水平位置，对风机与地基结合面和出风管道的连接应调整，使之自燃吻合，不得强行连接。
3. 风机安装后，用手或杠杆拨动叶轮，检查是否有过紧或擦碰现象，有无妨碍转动的物品，无异常现象下，方可进行试运转，风机传动装置的外露部分应有防护罩（用户自备），如风机进风口不接管道时，也需添置防护网或其它安全装置（用户自备）。
4. 风机接线必须正确可靠，风机外壳应妥善接地，接地必须可靠。
供给风机的电源必须完整，并符合相关要求。
电气接线必须有专业知识的电工接线。
5.风机全部安装后应检查风机内部是否遗留的工具和杂物。
4）风机调试
1. 风机允许全压起动或降压起动，但应注意，全压起动时的电流约为5-7的额定电流，降压起动转距与电压平方成正比，当电网容量不足时，应采用降压起动。
（当功率大于11kw时，宜采用降压起动。
）
2. 风机再试车时，应认真阅读产品说明书，检查接线方法是否同接线图相符；应认真检查供给风机电源的工作电压是否符合要求，电源是否缺相
或同相位，所配电器元件的容量是否符合要求。
3.试车时人数不少于两人，一人控制电源，一人观察风机运转情况，发现异常现象立即停机检查；首先检查旋转方向是否正确；风机开始运转后，应立即检查运转电源是否平衡、电源是否超过额定电流；若有不正常现象，应停机检查。
运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。
4. 双速风机试车时，应选起动低速，并检查旋转方向是否正确；起动高速时必须待风机静止后再起动，以防高速方向旋转，引起跳闸及电机受损。
5. 风机达到正常转速时，应测量风机输入电流是否正常，风机的运行电流不能超过其额定电流。
若运行电流超过其额定电流，应检查供给风机的电压是否正常。
6. 风机所需电机功率是指在一定工况下，对离心风机和风机箱，进风口全开是的所需功率较大。
若进风口全开运行运转，则电机有损坏的可能。
风机试车时最好将风机进风口或出口管路上的阀门关闭，运转后将阀门逐渐开启，达到所需工况为止，并注意风机的运转电流是否超过额定电流。
