电镀基本知识-电镀基本原理和方法
电镀基本知识教程
电镀基本知识介绍1．电镀基本原理电镀是一种电化学过程﹐也是一种氧化还原过程。
电镀的基本过程是将零件浸在金属盐的溶液中作为阴极﹐金属板作为阳极﹐接直流电源后﹐在零件上沉积出所需的镀层。
例如﹕镀镍时﹐阴极为待镀零件﹐阳极为纯镍板﹐在阴阳极分别发生如下反应﹕阴极(镀件)﹕Ni2++2e→Ni (主反应)2H++e→H2↑(副反应)阳极(镍板)﹕Ni ﹣2e→Ni2+ (主反应)4OH-﹣4e→2H2O+O2+4e (副反应)不是所有的金属离子都能从水溶液中沉积出来﹐如果阴极上氢离子还原为氢的副反应占主要地位﹐则金属离子难以在阴极上析出。
根据实验﹐金属离子自水溶液中电沉积的可能性﹐可从元素周期表中得到一定的规律﹐如表1.1所示阳极分为可溶性阳极和不溶性阳极﹐大多数阳极为与镀层相对应的可溶性阳极﹐如﹕镀锌为锌阳极﹐镀银为银阳极﹐镀锡-铅合金使用锡-铅合金阳极。
但是少数电镀由于阳极溶解困难﹐使用不溶性阳极﹐如酸性镀金使用的是多为铂或钛阳极。
镀液主盐离子靠添加配制好的标准含金溶液来补充。
镀铬阳极使用纯铅﹐铅-锡合金﹐铅-锑合金等不溶性阳极。
2．电镀基本工艺及各工序的作用2．1 基本工序(磨光→抛光)→上挂→脱脂除油→水洗→(电解抛光或化学抛光)→酸洗活化→(预镀)→电镀→水洗→(后处理)→水洗→干燥→下挂→检验包装2．2 各工序的作用2.2.1 前处理﹕施镀前的所有工序称为前处理﹐其目的是修整工件表面﹐除掉工件表面的油脂﹐锈皮﹐氧化膜等﹐为后续镀层的沉积提供所需的电镀表面。
前处理主要影响到外观，结合力﹐据统计﹐60%的电镀不良品是由前处理不良造成﹐所以前处理在电镀工艺中占有相当重要的地位。
在电镀技朮发达的国家﹐非常重视前处理工序﹐前处理工序占整个电镀工艺的一半或以上﹐因而能得到表面状况很好的镀层和极大地降低不良率。
喷砂﹕除去零件表面的锈蚀﹐焊渣﹐积碳﹐旧油漆层﹐和其它干燥的油污﹔除去铸件﹐锻件或热处理后零件表面的型砂和氧化皮﹔除去零件表面的毛刺和和方向性磨痕﹔降低零件表明的粗糙度﹐以提高油漆和其它涂层的附着力﹔使零件呈漫反射的消光状态磨光﹕除掉零件表明的毛刺﹐锈蚀﹐划痕﹐焊缝﹐焊瘤﹐砂眼﹐氧化皮等各种宏观缺陷﹐以提高零件的平整度和电镀质量。
关于电镀的知识点总结
关于电镀的知识点总结一、电镀的原理电镀是利用电解质中的金属离子在电场作用下沉积在导电基材上形成金属镀层的表面处理方法。
其主要原理是在外加电压的作用下，金属阳离子在阴极处接受电子并还原成金属原子，然后随着电流的通过沉积在导电基材表面，形成金属镀层。
同时，阴极处的氧化物或者其它不溶于水的物质在电场作用下会向阳极迁移，使阳极被腐蚀掉。
二、电镀的工艺流程电镀工艺流程包括前处理、电镀、后处理等步骤。
其中前处理是为了去除基材表面的油污、氧化膜等杂质，以便金属镀层的附着力和质量。
常见的前处理方法包括除油、脱脂、去氧化等。
电镀是将经过前处理的基材浸泡在电解液中，通过外加电压使金属离子沉积在基材表面形成金属镀层。
后处理主要是清洗，以去除电解液残留和电镀产生的杂质，提高镀层的质量。
三、电镀常见问题及解决方法1. 镀层不结合：可能的原因包括基材表面处理不当、电解液浓度不足、电流密度过大等。
解决方法是加强前处理工艺、根据实际情况调整电解液的浓度和电流密度。
2. 镀层孔洞：可能的原因包括电解液中含有杂质、电流密度不均匀等。
解决方法是加强后处理工艺，定期更换电解液，调整电流密度。
3. 镀层粗糙：可能的原因包括电解液中有悬浮颗粒、电流密度过大等。
解决方法是过滤电解液，均匀分布电流密度。
4. 镀层起泡：可能的原因包括电解液中有气体、电流密度过大等。
解决方法是排除电解液中的气泡，调整电流密度。
四、电镀的应用电镀广泛应用于汽车零部件、家用电器、建筑材料等领域。
其中汽车零部件包括车身、底盘、发动机等部件的表面处理。
家用电器包括厨房用具、浴室用具等的表面处理。
建筑材料包括门窗、护栏等的表面处理。
电镀能够提高材料的耐腐蚀性、导电性和外观质量，使其更耐用、美观。
五、电镀的发展趋势随着环保意识的增强，传统的化学镀铬已经被禁止使用。
因此，发展环保型电镀技术是电镀行业的发展趋势之一。
这包括采用无铬镀层、无镍镀层等新型电镀方法。
同时，随着电子、汽车、航空等行业的快速发展，对高耐蚀、高导电、高强度的金属表面处理要求也在不断提高，因此电镀行业需要不断研发新的电镀工艺和技术，以满足不同材料和工艺的需求。
电镀锌的原理及相关知识
电镀锌的原理及相关知识电镀锌是通过电化学方法将锌金属沉积在物体表面形成均匀的锌层，以提供防腐蚀和增强美观效果。
这是一种常见的金属表面处理技术，广泛应用于各种金属制品的制造。
电镀锌的原理基于金属离子在电解液中自氧化还原反应的性质。
在电化学过程中，有电能转化成化学能。
具体而言，这个过程可以分为两个基本半反应：阳极半反应和阴极半反应。
阳极半反应是指电极上的氧化反应，而阴极半反应则是在电解液中发生还原反应。
对于电镀锌来说，阳极半反应是金属锌的氧化反应，可以表示为：Zn→Zn2++2e-而阴极半反应则是锌离子还原为金属锌：Zn2++2e-→Zn通过将电解设备连接到一个电源，使得阳极和阴极之间建立电流，锌离子从阳极释放出来，并被还原到阴极上形成锌金属沉积。
除了以上基本原理外，电镀锌还有一些相关的知识点需要了解：1.电解液：电解液是电镀过程中的一个重要组成部分。
通常情况下，电解液由含有锌盐（如氯化锌或硫酸锌）的溶液组成。
电解液中的锌盐提供了锌离子来进行电镀过程。
2.电流密度：电镀过程中的电流密度是控制电镀层质量和均匀性的重要参数。
合适的电流密度可以确保锌层均匀，而过高的电流密度可能导致块状或不均匀的锌层。
3.预处理：在进行电镀锌之前，通常需要对物体表面进行预处理。
这包括去除表面污垢、油脂以及可能存在的氧化物，以确保锌层附着良好。
4.氢气析出：在电解过程中，水分解产生氢气的反应也会发生。
这可能导致在物体表面形成气泡，影响电镀层的质量。
为了避免这种情况，通常需要在电解液中添加一些添加剂来抑制氢气析出。
5.金属基体与电镀层的结合力：电镀层与金属基体的结合力是电镀锌质量的重要指标之一、如果结合力不强，锌层容易剥落，从而降低了其防腐蚀性能。
总的来说，电镀锌技术通过电化学反应将锌金属沉积在物体表面，形成均匀、致密的锌层，以提供防腐蚀保护和增强美观效果。
掌握电镀锌的原理与相关知识，有助于正确应用该技术，并确保获得高质量的镀锌产品。

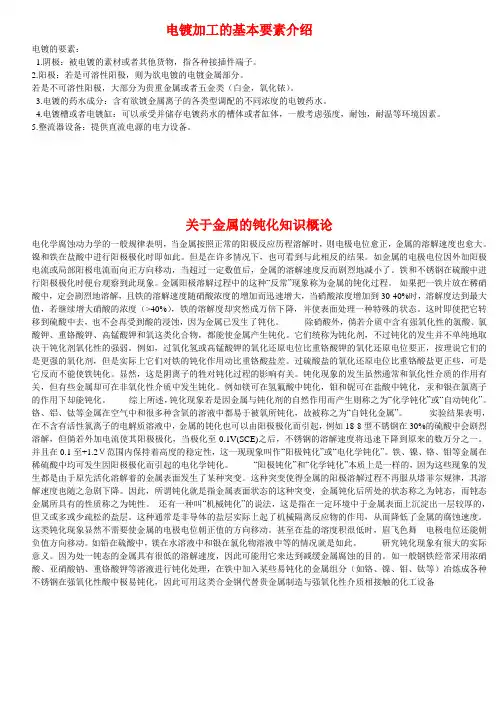

电镀基础常识
电镀加工的基本要素介绍电镀的要素：1.阴极：被电镀的素材或者其他货物，指各种接插件端子。
2.阳极：若是可溶性阳极，则为欲电镀的电镀金属部分。
若是不可溶性阳极，大部分为贵重金属或者五金类（白金，氧化铱）。
3.电镀的药水成分：含有欲镀金属离子的各类型调配的不同浓度的电镀药水。
4.电镀槽或者电镀缸：可以承受并储存电镀药水的槽体或者缸体，一般考虑强度，耐蚀，耐温等环境因素。
5.整流器设备：提供直流电源的电力设备。
关于金属的钝化知识概论电化学腐蚀动力学的一般规律表明，当金属按照正常的阳极反应历程溶解时，则电极电位愈正，金属的溶解速度也愈大。
镍和铁在盐酸中进行阳极极化时即如此。
但是在许多情况下，也可看到与此相反的结果。
如金属的电极电位因外加阳极电流或局部阳极电流而向正方向移动，当超过一定数值后，金属的溶解速度反而剧烈地减小了。
铁和不锈钢在硫酸中进行阳极极化时便台观察到此现象。
金属阳极溶解过程中的这种“反常”现象称为金属的钝化过程。
如果把一铁片放在稀硝酸中，定会剧烈地溶解，且铁的溶解速度随硝酸浓度的增加而迅速增大，当硝酸浓度增加到30-40%时，溶解度达到最大值，若继续增大硝酸的浓度（>40%），铁的溶解度却突然成万倍下降，并使表面处理一种特殊的状态。
这时即使把它转移到硫酸中去，也不会再受到酸的浸蚀，因为金属已发生了钝化。
除硝酸外，倘若介质中含有强氧化性的氯酸、氯酸钾、重铬酸钾、高锰酸钾和氧这类化合物，都能使金属产生钝化。
它们统称为钝化剂，不过钝化的发生并不单纯地取决于钝化剂氧化性的强弱。
例如，过氧化氢或高锰酸钾的氧化还原电位比重铬酸钾的氧化还原电位要正，按理说它们的是更强的氧化剂，但是实际上它们对铁的钝化作用动比重铬酸盐差。
过硫酸盐的氧化还原电位比重铬酸盐更正些，可是它反而不能使铁钝化。
显然，这是阴离子的牲对钝化过程的影响有关。
钝化现象的发生虽然通常和氧化性介质的作用有关，但有些金属却可在非氧化性介质中发生钝化。
电镀知识培训教材
在建筑行业中，电镀技术广泛应用于 金属构件的防腐蚀处理和装饰。通过 电镀，可以保护金属构件免受腐蚀， 延长使用寿命，同时也能美化建筑外 观，提升整体视觉效果。
电子行业电镀应用
总结词
电子行业电镀应用主要集中在电路板和电子元件的表面处理。
详细描述
在电子行业中，电镀技术广泛应用于电路板和电子元件的表面处理。通过电镀，可以形成导电层，提高电子元件 的导电性能和稳定性，同时也能起到防腐蚀和美观的作用。在集成电路和微电子领域，电镀技术对于提高产品质 量和可靠性具有重要意义。
电镀设备
电源设备
提供电镀所需的电流和电压， 确保电镀过程的稳定进行。
电镀槽
用于容纳电镀溶液，确保金属 离子在电场作用下均匀沉积在 工件表面。
过滤设备
用于去除电镀溶液中的杂质和 颗粒物，保持电镀液的清洁度 。
电镀添加剂
润湿剂
降低表面张力，使电镀液更好地覆盖 工件表面。
整平剂
光亮剂
提高镀层的光泽度和亮度，使表面更 加美观。
环保法规与要求
《中华人民共和国环境保护法》
该法规定了企业生产过程中应遵守的环保要求，包括废气、废水、固体废物的 处理和排放。
《电镀行业污染物排放标准》
该标准规定了电镀企业污染物排放的限制和监测要求，以降低对环境的影响。
安全操作规程
01
02
03
个人防护
员工应穿戴个人防护用品， 如防护服、手套、口罩、 眼镜等，以减少与有害物 质的接触。
THANK YOU
感谢聆听
电镀的种类与用途
镀锌
用于钢铁制品的防腐蚀，如汽车、建筑、管道等 。
镀镍
用于提高导电性和美观度，如电子元件、电池、 饰品等。
电镀工艺(1)
电镀工艺概述电镀是一种通过将金属离子沉积在导电表面上的工艺。
通过电化学反应，金属离子在电极表面上还原成固体金属。
电镀被广泛应用于不同领域，如汽车制造、电子工业、航空航天技术等。
本文将介绍电镀工艺的基本原理、常见的电镀方法以及电镀过程中的注意事项。
基本原理电镀的基本原理是通过电解溶液将金属离子还原成固体金属，将金属沉积在导电物体的表面上。
电镀一般分为阳极和阴极两个电极。
阳极是一个含有金属离子的金属块，阴极是需要被镀金属的物体。
通过外加电源将电流引入电解池中，金属离子在电解液中移动，最终在阴极表面沉积形成金属镀层。
常见的电镀方法硫酸铜电镀硫酸铜电镀是一种常用的电镀方法，适用于铜、银、镍等金属的镀层制备。
该方法的步骤如下：1.准备电镀液：将一定比例的硫酸铜溶解在蒸馏水中，按照所需镀层厚度和材料类型调整电镀液的浓度。
2.清洗工件：将待镀物体清洗干净，去除表面的污垢和氧化层。
3.预处理工件：在电镀前，可以进行一些预处理步骤，如酸洗、活化等，以增加镀层与基材的附着力。
4.进行电镀：将清洗干净的工件作为阴极，硫酸铜溶液作为阳极。
通过外加电源施加电流，金属离子会在阴极表面沉积形成金属镀层。
5.清洗工件：完成电镀后，需要将工件从电镀液中取出，并清洗干净，去除电镀液残留。
镀铬工艺镀铬工艺常用于提高物体的表面光洁度和耐腐蚀性。
镀铬的步骤如下：1.准备电镀液：将一定比例的铬酸铜和硫酸铜溶解在蒸馏水中，按照所需镀层厚度和材料类型调整电镀液的浓度。
2.清洗工件：将待镀物体清洗干净，去除表面的污垢和氧化层。
3.预处理工件：在电镀前，可以进行一些预处理步骤，如酸洗、活化等，以增加镀层与基材的附着力。
4.进行电镀：将清洗干净的工件作为阴极，铬酸铜溶液作为阳极。
通过外加电源施加电流，金属离子会在阴极表面沉积形成铬镀层。
5.清洗工件：完成电镀后，需要将工件从电镀液中取出，并清洗干净，去除电镀液残留。
电镀注意事项在进行电镀过程中，需要注意以下几点：1.安全注意事项：电镀过程中会产生酸碱等有害物质，要注意安全操作，戴好防护手套和护目镜，避免化学物质溅到皮肤或眼睛。
电镀基本原理
电镀基本原理电镀基本原理电镀工艺基础理论一、电镀概述简单来说,电镀指借助外界直流电的作用,在溶液中进行电解反应,使导电体例如金属的表面沉积一金属或合金层。
我们以硫酸铜的电镀作例子:硫酸铜镀液主要有硫酸铜、硫酸和水,甚至也有其它添加剂。
硫酸铜是铜离子(Cu2+)的来源,当溶解于水中会离解出铜离子,铜离子会在阴极(工件)还原(得到电子)沈积成金属铜。
这个沉积过程会受镀浴的状况如铜离子浓度、酸碱度(pH)、温度、搅拌、电流、添加剂等影响。
阴极主要反应: Cu2+(aq) + 2e- →Cu (s)电镀过程中的铜离子浓度因消耗而下降,影响沉积过程。
面对这个问题,可以两个方法解决:1.在浴中添加硫酸铜;2.用铜作阳极。
添加硫酸铜方法比较麻烦,又要分析又要计算。
用铜作阳极比较简单。
阳极的作用主要是导体,将电路回路接通。
但铜作阳极还有另一功能,是氧化(失去电子)溶解成铜离子,补充铜离子的消耗。
阳极主要反应: Cu (s) →Cu2+(aq) + 2e-由于整个镀液主要有水,也会发生水电解产生氢气(在阴极)和氧气(在阳极)的副反应阴极副反应: 2H3O+(aq) + 2e- →H2(g) + 2H2O(l)阳极副反应: 6H2O(l) →O2(g) + 4H3O+(aq) + 4e-结果,工件的表面上覆盖了一层金属铜。
这是一个典型的电镀机理,但实际的情况十分复杂。
电镀为一种电解过程,提供镀层金属的金属片作用有如阳极,电解液通常为镀着金属的离子溶液,被镀物作用则有如阴极。
阳极与阴极间输入电压后,吸引电解液中的金属离子游至阴极,还原后即镀着其上。
同时阳极的金属再溶解,提供电解液更多的金属离子。
某些情况下使用不溶性阳极,电镀时需添加新群电解液补充镀着金属离子。
电镀一般泛指以电解还原反应在物体上镀一层膜。
其目前使用种类有:一般电镀法(electroplating)、复合电镀(composite plating)、合金电镀(alloy plating)、局部电镀(selective plating)、笔镀(pen plating)等等。
电镀的基本原理和应用
电镀的基本原理和应用1. 电镀的概念和定义电镀是一种利用电解原理，在金属表面沉积一层金属或合金的工艺方法。
在电解槽中，通过电解质溶液中的金属离子的电化学反应，使得金属离子在阳极上溶解，然后通过电流的作用，在阴极上重新以固态的形式沉积。
这样就能在阴极上形成一个金属薄膜或者金属合金层。
2. 电镀的基本原理电镀的基本原理是将金属离子还原成金属，并在阴极表面形成金属膜。
通常包括以下几个步骤： - 金属离子的溶解：通过电解槽中的电解质溶液，金属离子从阳极中溶解出来。
- 金属离子的迁移：金属离子在电解质溶液中通过电流的作用，向阴极迁移。
- 金属离子的还原：金属离子在阴极上得到电子的供给，还原成固态的金属。
- 金属膜的形成：在阴极表面，金属离子还原成金属，并在表面沉积形成金属膜。
3. 电镀的应用电镀技术广泛应用于以下领域： ### 3.1. 金属保护电镀可以在金属表面形成一层保护层，防止金属与外界环境接触，避免氧化和腐蚀。
常见的金属保护电镀包括镀铬、镀锌等，用于汽车、家用电器、建筑材料等行业。
3.2. 装饰和美化通过电镀可以在产品表面形成亮丽的金属镀层，提高产品的外观质量和附加值。
常见的装饰性电镀包括镀金、镀银等，用于包装、首饰、摆件等行业。
3.3. 导电和导热某些金属镀层可以提供导电和导热性能，用于电子、通讯设备等领域。
例如，镀铜、镀银等电镀膜可用于电路板上的导电网络。
3.4. 固定和连接电镀可以改变金属表面的摩擦系数和表面特性，用于固定和连接部件。
例如，镀锌钢丝用于制作铁丝网和固定器具。
3.5. 功能性涂层通过电镀可以在金属表面形成具有特殊功能的涂层，如防腐层、防划伤层等。
例如，镀镍和镀铬可以提供耐腐蚀性和耐划伤性。
4. 电镀的优缺点4.1. 优点•提供良好的表面质量和外观效果；•提高金属材料的耐腐蚀性和耐磨性；•提供金属材料的导电性和导热性能；•可以修复和修复金属表面的缺陷。
4.2. 缺点•需要较长的处理时间；•需要消耗大量的能源；•对环境有一定的污染。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1．电镀的定义和分类1-1．电镀的定义1-2．电镀的分类1-3．电镀的常见工艺过程2．常见电镀效果的介绍2-1．高光电镀2-2．亚光电镀2-3．珍珠铬2-4．蚀纹电镀2-5．混合电镀3．电镀件设计的常见要求3-1．电镀件镀层厚度对配合尺寸的影响3-2．电镀件变形的控制3-3．局部电镀要求的实现3-4．混合电镀效果对设计的要求3-5．电镀效果对设计的影响3-6．电镀成本的大致数据1．电镀的定义和分类1-1．电镀的定义随着工业化生产的不断细分，新工艺新材料的不断涌现，在实际产品中得到应用的设计效果也日新月异，电镀是我们在设计中经常要涉及到的一种工艺，而电镀效果是我们使用时间较长，工艺也较为成熟的一种效果，对于这种工艺的应用在我们的产品上已经非常多，我们希望通过总结我们已有的经验作一些设计的参考性文件，可以更好的将电镀效果应用在我们的设计上，也更合理的应用在我们的设计上，可以为以后的工作带来一些方便。
通过这种工艺的处理我们通常可以得到一些金属色泽的效果，如高光，亚光等，搭配不同的效果构成产品的效果的差异性，通过这样的处理为产品的设计增加一个亮点。
1-1-1．电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。
简单的理解，是物理和化学的变化或结合。
电镀工艺的应用我们一般作以下几个用途：a．防腐蚀b．防护装饰c．抗磨损d．电性能：根据零件工作要求，提供导电或绝缘性能的镀层e．工艺要求1-1-2．常见镀膜方式的介绍这里从类同与电镀的一些工艺作分析介绍，以下的一些工艺都是在与我们电镀相关的一些工艺过程，通过这样的介绍给大家对这些工艺有一个感性的认识。
化学镀（自催化镀）autocalytic plating在经活化处理的基体表面上，镀液中金属离子被催化还原形成金属镀层的过程。
这是在我们的工艺过程中大多都要涉及到的一个工艺工程，通过这样的过程才能进行后期电镀等处理，多作为塑件的前处理过程。
电镀electroplating利用电解在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程，这种工艺过程比较烦杂，但是其具有很多优点，例如沉积的金属类型较多，可以得到的颜色多样，相比类同工艺较而言价格比较低廉。
电铸electroforming通过电解使金属沉积在铸模上制造或复制金属制品（能将铸模和金属沉积物分开）的过程。
这种处理方式是我们在要求最后的制件有特殊表面效果如清晰明显的抛光与蚀纹分隔线或特殊的锐角等情况下使用，一般采用铜材质作一个部件的形状后，通过电镀的工艺手段将合金沉积在其表面上，通常沉积厚度达到几十毫米，之后将形腔切开，分别镶拼到模具的形腔中，注射塑件，通过这样处理的制件在棱角和几个面的界限上会有特殊的效果，满足设计的需要，通常我们看到好多电镀后高光和蚀纹电镀效果界限分明的塑胶件质量要求较高的通常都采用这样的手段作设计。
如下图所见的棱角分明的按键板在制造上采用电铸工艺的话，会达到良好的外观效果。
图 1-1 按键电镀效果1真空镀vacuum plating真空镀主要包括真空蒸镀、溅射镀和离子镀几种类型，它们都是采用在真空条件下，通过蒸馏或溅射等方式在塑件表面沉积各种金属和非金属薄膜，通过这样的方式可以得到非常薄的表面镀层，同时具有速度快附着力好的突出优点，但是价格也较高，可以进行操作的金属类型较少，一般用来作较高档产品的功能性镀层，例如作为内部屏蔽层使用。
1-2．电镀的常见工艺过程1-2-1．电镀工艺过程介绍就塑胶件而言，我们常见的塑胶包括热塑性和热固性的塑料均可以进行电镀，但需要作不同的活化处理，同时后期的表面质量也有较大差异，我们一般只电镀ABS材质的塑件，有时也利用不同塑胶料对电镀活化要求的不同先进行双色注塑，之后进行电镀处理，这样由于一种塑胶料可以活化，另一种无法活化导致局部塑料有电镀效果，达到设计师的一些设计要求，下面我们主要就ABS材料电镀的一般工艺过程对电镀的流程作一些介绍。
通过这样的过程后塑胶电镀层一般主要由以下几层构成：如图所示，电镀后常见的镀层主要为铜、镍、铬三种金属沉积层，在理想条件下，各层常见的厚度如图所示，总体厚度为0.02mm左右，但在我们的实际生产中，由于基材的原因和表面质量的原因通常厚度会做的比这个值大许多，不过类似与精美这样的大型电镀厂可以较好的达到这样的要求。
1-2-2．电镀层标识方法在对镀层的技术要求的标识上可以参照下面的办法：1．金属镀层标识时采用下列顺序表示：例如：PL/Ep·Cu10bNi15bCr0.3塑料，电镀光亮铜10μm 以上，光亮镍15μm 以上，普通铬0.3μm 以上，下面表格是对上面标识方法中一些效果的表达方式。
镀覆层名称采用镀层的化学元素符号表示。
4）镀覆层厚度镀覆层厚度单位为μm，一般标识镀层厚度的下限，必要时，可以标注镀层厚度范围。
2．常见电镀效果的介绍2-1．电镀效果介绍2-1-1．高光电镀高光电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用光铬处理后得到的效果。
2-1-2．亚光电镀亚光电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用亚铬处理后得到的效果。
2-1-3．珍珠铬珍珠铬电镀的效果的实现通常要求模具表面良好抛光，注射出的塑件采用珍珠铬处理后得到的效果。
2-1-4．蚀纹电镀蚀纹电镀的效果的实现通常要求模具表面处理出不同效果的蚀纹方式后，注射出的塑件采用光铬处理后得到的效果。
2-1-5．混合电镀在模具处理上既有抛光的部分又有蚀纹的部分，注射出的塑件电镀后出项高光和蚀纹电镀的混合效果，突出某些局部的特征。
2-1-6．局部电镀通过采用不同的方式使得成品件的表面局部没有电镀的效果，与有电镀的部分形成反差，形成独特的设计风格。
2-1-7．彩色电镀通过采用不同的电镀溶液，在电镀后塑件表面沉积的金属会反射出不同的光泽，形成独特的效果。
3．电镀件设计的常见要求3-1．电镀件设计的原理3-1-1．电镀件设计的基本原理电镀件在设计中有很多特殊的设计要求可以提出，大致为以下几点：1．基材最好采用ABS材料，ABS电镀后覆膜的附着力较好，同时价格也比较低廉。
2．塑件表面质量一定要非常好，电镀无法掩盖注射的一些缺陷，而且通常会使得这些缺陷更明显。
3．在结构设计时有几点也要关注外形要适合于电镀处理：1）表面凸起最好控制在0.1~0.15mm/cm，尽量没有尖锐的边缘。
2）如果有盲孔的设计，盲孔的深度最好不超过孔径的一半，负责不要对孔的底部的色泽作要求。
3）要采用适合的壁厚防止变形，最好在1.5mm以上4mm以下，如果需要作的很薄的话，要在相应的位置作加强的结构来保证电镀的变形在可控的范围内。
4）在设计中要考虑到电镀工艺的需要，由于电镀的工作条件一般在60度到70度的温度范围下，在吊挂的条件下，结构不合理，变形的产生难以避免，所以在塑件的设计中对水口的位置要作关注，同时要有合适的吊挂的位置，防止在吊挂时对有要求的表面带来伤害，如下图的设计，中间的方孔专门设计用来吊挂。
5）另外最好不要在塑件中有金属嵌件存在，由于两者的膨胀系数不同，在温度升高时，电镀液体会渗到缝隙中，对塑件结构造成一定的影响。
4．在塑件的加工时，要关注到几个问题，其一塑胶料在加工时要充分烘干，否则残留的水分会对塑件表面造成气孔、流线纹等缺陷，严重影响电镀的效果，另外尽量避免使用脱模剂，因为脱模剂的使用会对电镀膜的附着力产生影响。
3-2．电镀件设计时的特殊要求3-2-1．电镀件镀层厚度对配合尺寸的影响电镀件的厚度按照理想的条件会控制在0.02mm左右，但是在实际的生产中，可能最多会有0.08mm的厚度，所以在有滑动配合的位置上，单边的间隙要控制在0.3mm以上，才能达到满意的效果，这是我们对电镀件配合时需要作的关注。
3-2-2．电镀件变形的控制由于电镀流程中，几道工序的工作温度都在60℃～70℃，在这样的工作条件下，吊挂的工件极易发生变形，如何控制制件的变形是我们在加工中关注的一个问题，在同电镀厂工程师的交流后认为关键在于要在塑件结构上要充分考虑挂接方式和支撑结构的设计，目的就是增强整个架构的强度，一般的做法都是在注射的流道结构上设计各种结构，即保证了塑流的填充有加强了整体的结构，电镀的时候，一起进行电镀，电镀后剪掉浇道得到最后的成品。
3-2-3．局部电镀要求的实现在我们的设计中常常要求在制件表面的不同局部实现不同的效果，在电镀件上也常常出现这样的需求，我们通常采用以下三个方法来实现这个功用：1．如果可以分件，建议作成不同的部件，最后装配成一个零件，在形状不复杂并且组件有批量的条件下的情况下，开一套小的模具注射的费用会形成比较明显的价格优势，2．如果是在不影响外观的局部要求不电镀，通常可以采用加绝缘油墨后进行电镀的方法进行加工，这样喷涂了绝缘油墨的部位就会没有金属覆膜，达到要求，其实这是我们在设计中常常涉及到的一个部分，因为电镀后的制件会变硬变脆，是我们不希望得到的结果，所以尤其在按键这类的制件上它的拐臂是我们不希望被电镀上的部分，因为我们需要它有充分的弹性，局部电镀在这个时候就非常必要。
在另外的情况下也常用到，类似于PDA这类的轻巧的制品，一般电路板直接固定在塑胶壳体上，为了防止对电路的影响，通常在同电路有接触的部分均进行绝缘处理，这时多采用油墨的方式来进行电镀前对局部的处理。
电镀设计中需要局部喷涂绝缘油墨时，遇到如上图的情况下，要想得到如图所示的效果（蓝紫色表示电镀的部分），实际是不可能实现的，因为电镀时电镀的部分要形成连通的回路才可以对各个局部形成良好的电镀层，而如图所示，各个电镀表面被分割成好多部分，无法实现均匀的电镀效果。
上面的部件最终可以采用上图的方式实现，只有这样形成良好的回路可以让电流和液体中的电离子良好的反应，才能实现良好的电镀效果。
3．另外一种办法就是采用类似双色注塑的工艺，一般如果有双色注射机，可以将ABS和PC分不同的阶段注射，制成塑件后进行电镀处理，在这样的条件下，由于两种塑料对电镀液的不同附着力导致ABS的部分有电镀的效果而PC的部分没有电镀的效果，达到要求，另外一种办法就是将制件分成两个两个部分，现将一个部分进行注射后进行电镀处理，将处理后的制品再装入另外一套模具中进行二次注射得到最终的样品。
3-2-3．混合电镀效果对设计的要求我们在设计中常常采用高光电镀和蚀纹电镀的效果共同作用在一个制品上得到特殊的设计效果，通常在设计中建议采用较小的蚀纹，这样效果会比较好，但这样的设计时，为了不会使蚀纹的效果被电镀所掩盖，有时会电镀两层后就不进行电镀，这样的后果是电镀第二层的镍会比较容易氧化变色，影响设计的效果。
3-2-4．电镀效果对设计的影响这里主要指如果作有颜色的电镀效果时，要提交色差表，因为电镀后的颜色无法做到均匀一致，不同的制件会有较大的差距，所以要提供可以接受的颜色差距值。
