水泵流量测试方法
水泵流量测试方法
水泵是现代工业生产中不可或缺的设备，准确测试水泵的流量是保证其正常运行的重要步骤。
下面介绍水泵流量测试方法。
1. 准备工作
在测试之前，需要检查水泵的各个部件是否完好，包括水泵本体、进水管、出水管、阀门等。
同时要准备好测试仪器，如流量计、压力表、温度计等。
2. 测量进水口压力
首先需要测量进水口的压力。
将压力表连接到进水管上，并打开进水阀门，记录下压力表上的读数。
3. 测量出水口压力
接下来需要测量出水口的压力。
将压力表连接到出水管上，并打开出水阀门，记录下压力表上的读数。
4. 测量流量
测量流量可以使用流量计来完成。
将流量计连接到出水管上，并根据流量计的说明书进行操作。
记录下流量计上的读数。
5. 测量水温
水温对流量测试也有影响，因此需要测量水的温度。
将温度计放置在水流中，记录下温度计上的读数。
6. 计算流量
根据以上测量结果，可以计算出水泵的流量。
具体计算公式如下：流量=出水口压力-进水口压力/0.1×流量计读数×0.000016×
校正系数×校正温度系数
其中，校正系数和校正温度系数需要根据流量计的说明书进行查找。
通过以上步骤，可以准确地测试水泵的流量，并进行必要的调整和维护，保证水泵的正常运行。
水泵测试操作步骤
水泵测试操作步骤1流量法测试原理：当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比与液体的流速。
零流量时，两个传感器发射和接收声波所需的时间完全相同，液体流动时，逆流方向的声波传输时间大于顺流方向的声波传输时间。
超声波流量设置DN15mm~200mm的管道优先选用V法，安装时两传感器水平对齐，其中心线与管道轴线平行即可，并注意发射方向一定相对（两传感器方向朝里）。
V法具有使用方便、测量准确的特点。
对于口径小于DN50mm的管道安装精度较高，请注意信号强度、信号质量、传输时间比这几个参数。
Z法安装DN200mm~6000mm的管道优先选用Z法，在V法测试不到信号或信号质量差时也可以选用Z法。
安装时让两个传感器之间沿管轴方向的垂直距离等于安装距离，并且保证两个传感器在同一轴面上即可，并注意发射方向一定相对（两个传感器方向朝里）。
由于Z 法是超声波在介质传播中直接收发，信号没有反射，因而信号强度衰减最小。
所以，Z法具有信号强度高，运行可靠的特点在测试之前要对温度传感器进行校零。
点击开始按键进行校零；当进温传感器的温度高于出温传感器的时，校零的温差为红色数字；当出温传感器的温度高于进温传感器时，校零的温差为绿色数字；当二者相同时为黄色数字。
校零20秒即可结束校零。
校零结束时，点击保存即可。
校零界面如下图所示流量法测量点击流量法测量按钮，进入流量法测试的功能界面安装超声波传感器时应根据传感器安装距离窗口显示的距离来安装调试。
当信号强度为为00时，信号强度窗口会显示无信号；当信号强度为01—59时，信号强度窗口会显示信号弱；当信号强度为60—99时，信号强度窗口会显示信号强。
当信号为60—99时，超声波模块可正常工作。

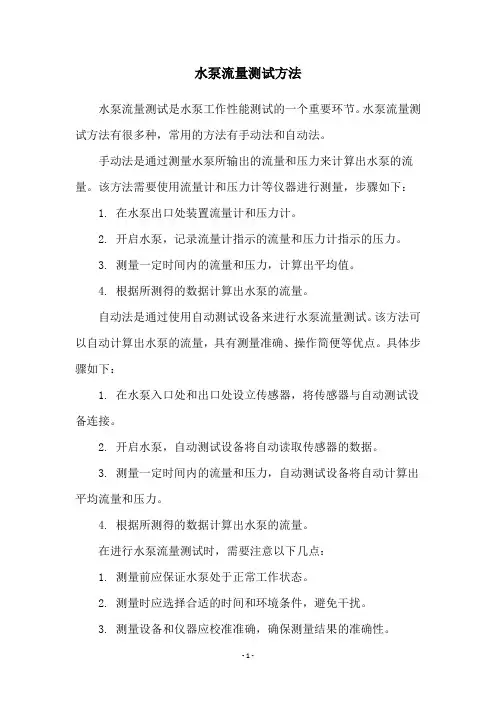

水泵流量测试方法
水泵流量测试方法
水泵流量测试是水泵工作性能测试的一个重要环节。
水泵流量测试方法有很多种，常用的方法有手动法和自动法。
手动法是通过测量水泵所输出的流量和压力来计算出水泵的流量。
该方法需要使用流量计和压力计等仪器进行测量，步骤如下：
1. 在水泵出口处装置流量计和压力计。
2. 开启水泵，记录流量计指示的流量和压力计指示的压力。
3. 测量一定时间内的流量和压力，计算出平均值。
4. 根据所测得的数据计算出水泵的流量。
自动法是通过使用自动测试设备来进行水泵流量测试。
该方法可以自动计算出水泵的流量，具有测量准确、操作简便等优点。
具体步骤如下：
1. 在水泵入口处和出口处设立传感器，将传感器与自动测试设备连接。
2. 开启水泵，自动测试设备将自动读取传感器的数据。
3. 测量一定时间内的流量和压力，自动测试设备将自动计算出平均流量和压力。
4. 根据所测得的数据计算出水泵的流量。
在进行水泵流量测试时，需要注意以下几点：
1. 测量前应保证水泵处于正常工作状态。
2. 测量时应选择合适的时间和环境条件，避免干扰。
3. 测量设备和仪器应校准准确，确保测量结果的准确性。
4. 测试时应注意安全，避免发生事故。

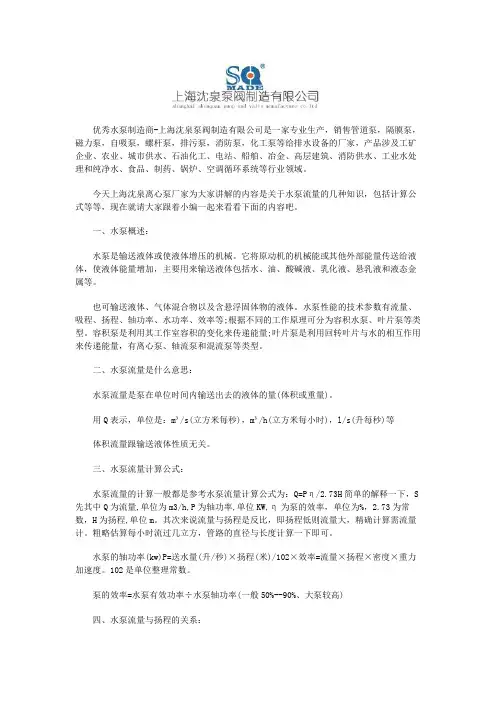

水泵流量是什么意思?水泵流量计算公式
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
今天上海沈泉离心泵厂家为大家讲解的内容是关于水泵流量的几种知识，包括计算公式等等，现在就请大家跟着小编一起来看看下面的内容吧。
一、水泵概述：水泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体，使液体能量增加，主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等。
也可输送液体、气体混合物以及含悬浮固体物的液体。
水泵性能的技术参数有流量、吸程、扬程、轴功率、水功率、效率等;根据不同的工作原理可分为容积水泵、叶片泵等类型。
容积泵是利用其工作室容积的变化来传递能量;叶片泵是利用回转叶片与水的相互作用来传递能量，有离心泵、轴流泵和混流泵等类型。
二、水泵流量是什么意思：水泵流量是泵在单位时间内输送出去的液体的量(体积或重量)。
用Q表示，单位是：m³/s(立方米每秒)，m³/h(立方米每小时)，l/s(升每秒)等体积流量跟输送液体性质无关。
三、水泵流量计算公式：水泵流量的计算一般都是参考水泵流量计算公式为：Q=Pη/2.73H简单的解释一下，S 先其中Q为流量,单位为m3/h,P为轴功率,单位KW,η为泵的效率，单位为%，2.73为常数，H为扬程,单位m。
其次来说流量与扬程是反比，即扬程低则流量大，精确计算需流量计。
粗略估算每小时流过几立方，管路的直径与长度计算一下即可。
水泵的轴功率(kw)P=送水量(升/秒)×扬程(米)/102×效率=流量×扬程×密度×重力加速度。
102是单位整理常数。
泵的效率=水泵有效功率÷水泵轴功率(一般50%--90%、大泵较高)四、水泵流量与扬程的关系：从上图可以看到水泵流量与扬程的关系是水泵扬程高时水泵流量就会变小、而水泵扬程低时流量就会变大，所以水泵流量与扬程的关系是紧密相连的。
水泵流量的测定方法GBT
中华人民共和国国家标准GB/T3214-91水泵流量的测定方法Methods for measurement of capacity of pump代替GB3214-821.主题内容与适用范围本标准规定了水泵流量测量方法。
本标准适用于离心泵、混流泵、轴流泵和旋涡泵等水泵流量的测定。
其他泵也可参照使用。
2.引用标准GB2624 流量流量节流装置第一部分：节流件为角接取压、法兰取压的标准孔板和角接取压的标准喷嘴。
GB3216 离心泵、混流泵、轴流泵和旋涡泵试验方法JJG198 涡轮流量变送器检定规程3.量的名称、符号、定义及单位本标准采用的量的名称、符号、定义及单位见表1～表3。
表1 量的名称、符号及单位表2 量的名称、符号、定义及单位表3 符号与右下角码意义4.标准孔板、标准喷嘴和标准文丘里喷嘴4.1标准孔板、标准喷嘴使用孔板和喷嘴测定流量时，应采用符合GB2624规定的标准孔板和标准喷嘴。
4.1.1 测量管的内表面应清洁，没有坑凹和沉积物，至少在节流件上游10D和下游4D的长度范围内不能结垢。
4.1.2 测量流体温度超出常温范围时，测量管段和法兰至少应在所要求的整个直管段上保温。
4.1.3 从节流件算起2D以外，节流件与第一个上游阻力件或扰流件之间的管道可以由一个管段也可以由几个管段组成。
只要任何两个管段之间的错位y不超过0.3%D，流量系数就没有附加的不确定度。
如果任何两个管段之间的错位y超过0.3%D，但满足(1)式或(2)式关系则对流量系数的不确定度应算术相加±0.2%的附加不确定度；若错位大于(1)式或(2)式给出的极限值，即为安装不符合本标准的要求。
Y/D≤0.002·j/D+0.4／0.1+2.3β4(1)Y/D≤0.05(2)下游直管段的管径至少在沿节流件上游端面2D的长度上，与上游直管段的平均直径的差应在±3%之内。
4.1.4 管道应设置排气孔，但在进行流量测量的过程中，不应有流体流经这些排气孔。
水泵流量的测定方法要点
水泵流量的测定方法中华人民共和国国家标准--水泵流量的测定方法（GB/T 3214-91代替GB 3214-82）1 主题内容与适用范围本标准规定了水泵流量测量方法。
本标准适用于离心泵、混流泵、轴流泵和旋涡泵等水泵流量的测定。
其他泵也可参照使用。
2引用标准GB2624流量流量节流装置第一部分：节流件为角接取压、法兰取压的标准孔板和角接取压的标准喷嘴。
GB3216离心泵、混流泵、轴流泵和旋涡泵试验方法JJG198涡轮流量变送器检定规程3量的名称、符号、定义及单位4标准孔板、标准喷嘴和标准文丘里喷嘴4.1标准孔板、标准喷嘴使用孔板和喷嘴测定流量时，应采用符合GB2624规定的标准孔板和标准喷嘴。
4.1.1测量管的内表面应清洁，没有坑凹和沉积物，至少在节流件上游10D 和下游4D的长度范围内不能结垢。
4.1.2测量流体温度超出常温范围时，测量管段和法兰至少应在所要求的整个直管段上保温。
4.1.3从节流件算起2D以外，节流件与第一个上游阻力件或扰流件之间的管道可以由一个管段也可以由几个管段组成。
只要任何两个管段之间的错位y不超过0.3%D，流量系数就没有附加的不确定度。
如果任何两个管段之间的错位y超过0.3%D，但满足(1)式或(2)式关系则对流量系数的不确定度应算术相加±0.2%的附加不确定度；若错位大于(1)式或(2)式给出的极限值，即为安装不符合本标准的要求。
Y/D≤0.002·j/D+0.4／0.1+2.3β4(1)Y/D≤0.05(2)下游直管段的管径至少在沿节流件上游端面2D的长度上，与上游直管段的平均直径的差应在±3%之内。
4.1.4管道应设置排气孔，但在进行流量测量的过程中，不应有流体流经这些排气孔。
排气孔不得设置在节流件附近，如果不得不设置在节流件附近时，则这些排气孔的直径应小于0.08D，而且它们的位置距节流件同一侧的取压孔的直线距离应大于0.5D。
4.1.5节流件和取压环室外的安装位置应满足下列要求：a.节流件应与管道中心线垂直，其偏差应在±1.0°范围内。
流量测定方法
流量测定方法
流量测定方法是指测量液体或气体在一定时间内通过管道或装
置的体积或质量的方法。
测量流量可以用于很多领域，例如水电站、石化、冶金、航空等。
常见的流量测定方法有机械式、电磁式、超声波式、压力式等。
其中，机械式流量计需要测量流体对机械元件的作用力或转动，常见的有涡轮式、节流式、容积式等；电磁式流量计则利用磁感应原理，测量导体在磁场中的电动势，常见的有电磁流量计、涡街流量计等；超声波式流量计则利用超声波的传播速度和方向，测量流体的流速和流量；压力式流量计则利用压力差来计算流量，常见的有差压式流量计、正压式流量计等。
在选择流量测定方法时，需要根据测量范围、测量精度、使用场合等因素进行选择。
同时，也需要注意流量计的安装位置、使用环境、维护保养等方面，以确保测量结果的准确性和可靠性。
- 1 -。
水泵水量分析报告模板
水泵水量分析报告模板水泵水量分析报告报告目的：本报告旨在对水泵的水量进行分析，以评估水泵在不同工况下的水量表现，为用户选择合适的水泵提供参考和决策依据。
报告内容：1. 研究背景：简要介绍水泵的作用和重要性，为报告提供背景知识。
2. 实验目的：明确水泵水量分析的目的和意义。
3. 实验方法：介绍水泵水量分析的实验方法和测试步骤。
4. 实验结果：展示水泵在不同工况下的水量数据，并进行相应的数据分析和比较。
5. 结果分析：根据实验结果，分析水泵在不同工况下的水量表现，指出存在的问题和改进的空间。
6. 结论：总结实验结果和分析，提出对于用户选择合适水泵的建议和意见。
7. 参考文献：列出报告所涉及的参考文献，方便读者深入了解水泵水量分析的相关知识。
报告样例：一、研究背景水泵作为一种常用的设备，在工农业生产和生活中具有重要作用。
了解水泵的水量特性能够帮助用户合理选择水泵，提高水泵的运行效率和节约能源。
二、实验目的通过实验方法分析水泵在不同工况下的水量，并对水泵的水量表现进行评估，为用户选择合适水泵提供参考。
三、实验方法1. 根据实际需求确定水泵的工作点和工况。
2. 使用流量仪表和压力仪表进行数据采集。
3. 调整水泵的转速和进出口阀门的开度，记录相应的水量和压力数据。
4. 将实验数据进行整理和统计，进行数据分析和比较。
四、实验结果在实验中，我们分别调整了水泵的转速和进出口阀门的开度，记录了相应的水量和压力数据。
根据实验数据，我们绘制了不同工况下的水量曲线和压力曲线，并进行了比较和分析。
五、结果分析根据实验结果，我们可以看出，在转速和阀门开度一定的情况下，水泵的水量是稳定的。
但是，随着转速的增加或阀门开度的增大，水泵的水量会增加。
我们还发现，在一定的工况下，水泵的水量会受到管道阻力的影响，表现为水量下降。
六、结论根据实验结果和分析，我们可以得出以下结论：1. 对于用户来说，选择合适的水泵转速和进出口阀门开度可以满足不同的工况需求。
