惯量匹配和最佳传动比
惯量匹配基本知识

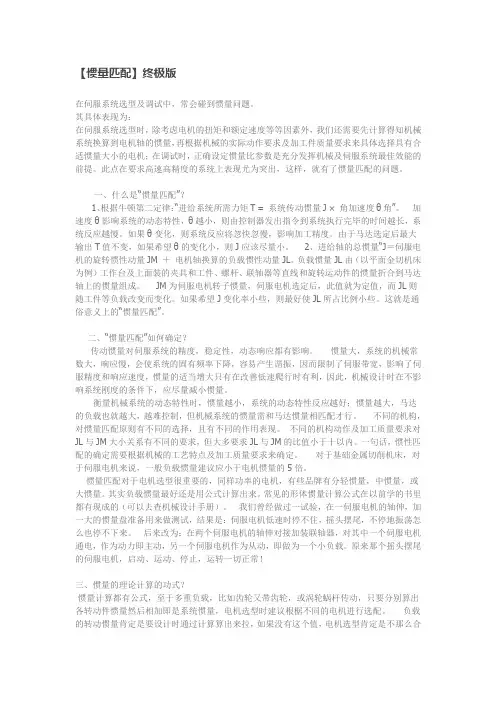

【惯量匹配】终极版在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。
不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。
[说明]电机转动惯量匹配
![[说明]电机转动惯量匹配](https://img.taocdn.com/s3/m/7b834108c4da50e2524de518964bcf84b9d52dba.png)
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。
不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。
伺服电机惯量匹配
伺服电机惯量问题在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J 应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。
不同的机构动作及加工质量要求对JL与JM大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。

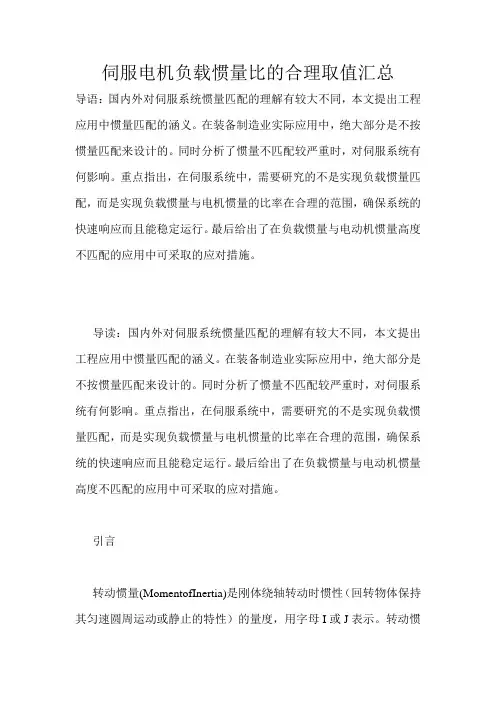

伺服电机负载惯量比的合理取值汇总
伺服电机负载惯量比的合理取值汇总导语：国内外对伺服系统惯量匹配的理解有较大不同，本文提出工程应用中惯量匹配的涵义。
在装备制造业实际应用中，绝大部分是不按惯量匹配来设计的。
同时分析了惯量不匹配较严重时，对伺服系统有何影响。
重点指出，在伺服系统中，需要研究的不是实现负载惯量匹配，而是实现负载惯量与电机惯量的比率在合理的范围，确保系统的快速响应而且能稳定运行。
最后给出了在负载惯量与电动机惯量高度不匹配的应用中可采取的应对措施。
导读：国内外对伺服系统惯量匹配的理解有较大不同，本文提出工程应用中惯量匹配的涵义。
在装备制造业实际应用中，绝大部分是不按惯量匹配来设计的。
同时分析了惯量不匹配较严重时，对伺服系统有何影响。
重点指出，在伺服系统中，需要研究的不是实现负载惯量匹配，而是实现负载惯量与电机惯量的比率在合理的范围，确保系统的快速响应而且能稳定运行。
最后给出了在负载惯量与电动机惯量高度不匹配的应用中可采取的应对措施。
引言转动惯量(MomentofInertia)是刚体绕轴转动时惯性（回转物体保持其匀速圆周运动或静止的特性）的量度，用字母I或J表示。
转动惯量在旋转动力学中的角色相当于线性动力学中的质量，可形象地理解为一个物体对于旋转运动的惯性。
转动惯量对伺服系统的精度、稳定性、动态响应都有不小影响，伺服系统应用中，折算到电机轴的负载惯量与电机的惯量之比不能过大，必须合理取值，否则，系统一般会出现振荡甚至失控。
但为何需要合适的惯量比，而且这个推荐的惯量比，在实践中如何取值比较合理，这些都是工程师常感到困惑的问题。
伺服电机负载惯量比的适宜性分析1、惯量匹配--最佳的功率传输和最大加速度所有的机械系统都存在一定程度的弹性（也即刚性是无法无穷大的），而有部分机械系统则存在背隙。
这两种的任何一种达到了一定程度时，都会导致系统响应性能极差。
因此所谓的惯量不匹配可能导致的问题，其实是由于机械刚性不足，可能存在着较大的弹性或背隙而可能产生的运动不稳定问题。
伺服电机选型必备-惯量匹配和最佳传动比
惯量匹配和最佳传动比1 功率变化率伺服电机的基本功能就是将输入的电功率快速的转换为机械功率输出。
功率转换的越快，伺服电机的快速性越好。
功率转换的快速性用功率变化率（dP/dt）来衡量：P=T·ωT=J·dω/dtdP/dt=d(T·ω)/dt=T·dω/dt=T·T/JdP/dt=T2/J伺服电机以峰值转矩Tp进行加/减速运动时的功率变化率最大：(dP/dt)max=Tp2/Jm通常用理想空载时伺服电机的功率变化率来衡量伺服电机的快速性。
衡量伺服电机快速性的性能指标还有：●转矩/惯量比：Tp/Jm= dω/dt●最大理论加速度：（dω/dt）max= Tp/Jm这些指标都是单一衡量伺服电机加速性能的指标。
2 惯量匹配伺服系统要求伺服电机能快速跟踪指令的变化。
对一个定位运动而言，就是要求以最短的时间到达目标位置。
换一种说法，就是在直接驱动负载的定位过程中，负载以最大的功率变化率将输入功率转换为输出功率。
伺服电机驱动惯性负载J L的加速度、加速转矩计算如下：●负载的加速度（系统加速度）：dω/dt=Tp/(Jm+J L)●负载的加速转矩：T L= J L·dω/dt= J L·Tp/(Jm+J L)负载的功率变化率为：dP L/dt=T L2/J LdP L/dt= J L2·Tp2/(Jm+J L)2/J L = J L·Tp2/(Jm+J L)2从式中可以看出：●J L远大于Jm时：dP L/dt= Tp2/J L，负载惯量越大，负载的功率变化率越小。
●J L远小于Jm时：dP L/dt= J L·Tp2/Jm，负载惯量越大，负载的功率变化率越小。
●负载惯量J L相对电机惯量Jm变化时，负载的功率变化率存在一个最大值。
根据极值定理，对应dP L/dt极值的J L值为使d(dP L/dt)/d(J L) = 0的值。
伺服系统的动力设计方法。惯量匹配;容量匹配
伺服系统的动力设计方法。
惯量匹配;容量匹配摘要：一、引言二、伺服系统动力设计方法概述1.惯量匹配2.容量匹配三、惯量匹配设计方法1.设计原则2.设计步骤3.应用实例四、容量匹配设计方法1.设计原则2.设计步骤3.应用实例五、设计注意事项1.系统稳定性2.系统动态性能3.系统能耗六、结论正文：一、引言伺服系统作为现代自动化控制的核心，其动力设计方法在保证系统性能和稳定性方面具有重要意义。
本文将对伺服系统的动力设计方法进行详细阐述，重点分析惯量匹配和容量匹配两种设计方法，以期为相关领域的研究和应用提供参考。
二、伺服系统动力设计方法概述伺服系统动力设计主要包括惯量匹配和容量匹配。
惯量匹配是指在设计过程中，使得系统的负载惯量与驱动器的驱动惯量达到一定程度的平衡，以提高系统的响应速度和稳定性。
容量匹配则是保证系统在不同负载条件下，电机的输出功率与负载需求相匹配，从而实现高效、稳定的运行。
1.惯量匹配（1）设计原则在惯量匹配设计中，应遵循以下原则：a.减小负载惯量对系统动态性能的影响，提高响应速度。
b.增大驱动器惯量，提高系统的稳定性和抗扰动性能。
c.使系统的固有频率远离电机的谐波频率，降低振动和噪声。
（2）设计步骤惯量匹配设计主要包括以下步骤：a.确定负载惯量和驱动器惯量的大小。
b.根据系统性能要求，设定惯量匹配目标。
c.调整负载和驱动器的惯量，使其达到匹配目标。
d.验证系统性能，如有必要，进行迭代优化。
（3）应用实例某伺服系统要求响应速度快、稳定性高。
通过分析，发现负载惯量与驱动器惯量之比为2：1。
为满足性能要求，采用惯量匹配设计方法，将驱动器惯量增大至原设计的2倍。
经过实际运行验证，系统响应速度和稳定性均得到显著提高。
2.容量匹配（1）设计原则在容量匹配设计中，应遵循以下原则：a.电机的工作点应处于其高效运行区域。
b.保证系统在不同负载条件下，电机的输出功率与负载需求相匹配。
c.避免电机过载或欠载运行，以降低能耗和延长使用寿命。
伺服电机的惯量匹配与计算
8
复杂系统惯量计算
对于某一根定轴而言，负载系统的惯量可以用公式 J总=Σ(J/I²)
来计算。 其中： I表示 单独部件相对于定轴的传动比。
9
示例
右图是一个二级减速器。 若其每个齿轮绕轴转动惯量 分别为J1/J2/J3/J4 齿数为Z1/Z2/Z3/Z4 则整个系统在电机轴上的 转动惯量为 J=J1+(J2+J3)/(Z2/Z1)²+J4/[(Z2/Z1)²×(Z4/Z3)²]
3
• 对于转动的系统，角加速度 β=M/J
当M一定时，若J太大，则加速度β变小， 转角ϴ=（ω物体质量m，过质心得轴1和平行于轴1的 轴2，距离d
对轴1的转动惯量为J1,对轴2的转动惯量 J2=J1+m*d²
6
用solidworks求转动惯量
• 建好模型后，选择【工具】/【质量特性】，即可查看
10
示例
右图是皮带机示意图
m
主动轮直径为D
重物质量m，则
D
重物对主动轮轴的转动惯量为
J=m*（D/2）²
11
12
13
减少转动惯量的措施
• 减少回转半径（直径）尺寸 • 大的传动比 • 减轻密度 • 空心结构 • 缓冲结构
14
15
THANKS!
16
伺服电机的惯量匹配与计算
1
什么是转动惯量
转动惯量J是描述物体绕定轴转动难 易程度的量。
J=Σ mr²
2
什么是惯量匹配？
伺服电机的惯量关系到电机的稳定性和精确度，惯 量越小，精度越高，惯量越大，稳定性越高。在伺服 系统选型时，需要先计算得知机械系统换算到电机轴 的惯量，再根据机械的实际动作要求及加工件质量要 求来具体选择具有合适惯量大小的电机；在调试时， 正确设定惯量比参数是充分发挥机械及伺服系统最佳 效能的前提。一般要求负载惯量JL与电机惯量JM的比 值在3-20之间。
电机转动惯量匹配
在伺服系统选型及调试中，常会碰到惯量问题。
其具体表现为：在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。
此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。
一、什么是“惯量匹配”？1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量J ×角加速度θ角”。
加速度θ影响系统的动态特性，θ越小，则由控制器发出指令到系统执行完毕的时间越长，系统反应越慢。
如果θ变化，则系统反应将忽快忽慢，影响加工精度。
由于马达选定后最大输出T值不变，如果希望θ的变化小，则J应该尽量小。
2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴换算的负载惯性动量JL。
负载惯量JL由（以平面金切机床为例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和旋转运动件的惯量折合到马达轴上的惯量组成。
JM为伺服电机转子惯量，伺服电机选定后，此值就为定值，而JL则随工件等负载改变而变化。
如果希望J变化率小些，则最好使JL所占比例小些。
这就是通俗意义上的“惯量匹配”。
二、“惯量匹配”如何确定？传动惯量对伺服系统的精度，稳定性，动态响应都有影响。
惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。
衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惯量匹配和最佳传动比
1 功率变化率
伺服电机的基本功能就是将输入的电功率快速的转换为机械功率输出。
功率转换的越快，伺服电机的快速性越好。
功率转换的快速性用功率变化率（dP/dt）来衡量：P=T·ω
T=J·dω/dt
dP/dt=d(T·ω)/dt=T·dω/dt=T·T/J
dP/dt=T2/J
伺服电机以峰值转矩Tp进行加/减速运动时的功率变化率最大：
(dP/dt)max=Tp2/Jm
通常用理想空载时伺服电机的功率变化率来衡量伺服电机的快速性。
衡量伺服电机快速性的性能指标还有：
●转矩/惯量比：Tp/Jm= dω/dt
●最大理论加速度：（dω/dt）max= Tp/Jm
这些指标都是单一衡量伺服电机加速性能的指标。
2 惯量匹配
伺服系统要求伺服电机能快速跟踪指令的变化。
对一个定位运动而言，就是要求以最短的时间到达目标位置。
换一种说法，就是在直接驱动负载的定位过程中，负载以最大的功率变化率将输入功率转换为输出功率。
伺服电机驱动惯性负载J L的加速度、加速转矩计算如下：
●负载的加速度（系统加速度）：dω/dt=Tp/(Jm+J L)
●负载的加速转矩：T L= J L·dω/dt= J L·Tp/(Jm+J L)
负载的功率变化率为：
dP L/dt=T L2/J L
dP L/dt= J L2·Tp2/(Jm+J L)2/J L = J L·Tp2/(Jm+J L)2
从式中可以看出：
●J L远大于Jm时：dP L/dt= Tp2/J L，负载惯量越大，负载的功率变化率越小。
●J L远小于Jm时：dP L/dt= J L·Tp2/Jm，负载惯量越大，负载的功率变化率越小。
●负载惯量J L相对电机惯量Jm变化时，负载的功率变化率存在一个最大值。
根据极值定理，对应dP L/dt极值的J L值为使d(dP L/dt)/d(J L) = 0的值。
d(dP L/dt)/d(J L)= d(J L·Tp2/(Jm+J L)2)/d(J L)
利用复合微分法则对(dP L/dt)求导：
设v = (Jm+J L)2
u = Tp2·J L
dP L/dt = u/v
d(u/v)/d(J L) = [v·du/d(J L)-u·dv/d(J L)]/v2
d(dP L/dt)/d(J L) = {(Jm+J L)2·d(Tp2·J L)/d(J L)-d[(Jm+J L)2]/d(J L)·Tp2·J L}/(Jm+J L)4
d(dP L/dt)/d(J L)=Tp2·[(Jm+J L)2-2(Jm+J L)·J L]/(Jm+J L)4
令d(dP L/dt)/d(J L)=0，则
(Jm+J L)2-2(Jm+J L)·J L=0
(Jm+J L)2-2(Jm+J L)·J L=Jm2+2JmJ L+J L2-2JmJ L-2J L2
=Jm2-J L2
=(Jm+J L)(Jm-J L)
=0
因为Jm+J L＞0
所以Jm-J L=0，J L=Jm
负载的转惯量J L等于电动机的转动惯量Jm称为“惯量匹配”。
惯量匹配时，负载的功率变化率最大，响应最快。
3 最佳减速比
伺服电机通常是高转速、低转矩输出，而负载要求通常是要求低转速、高转矩，因此伺服电机和负载之间通常要接有减速器，其作用是降低转速、放大转矩，实现电机与负载间转速和转矩的匹配。
电机转速与负载转速之比称为减速比。
所谓“最佳减速比”就是使负载侧的功率变化率最大。
（1）旋转运动负载的“最佳减速比”
设：
ωL-负载角速度
ωm-电机角速度
J L－负载侧转动惯量
Jc-折算到电机侧的负载转动惯量
i-减速比，i=ωm/ωL
η-减速器效率
根据能量守恒定律，减速器负载侧的动能等于电机侧动能乘以减速器的效率：J L·ωL2/2=η·Jc·ωm 2/2
Jc＝J L/(ωm 2/ωL2·η)= J L/(i2·η)
当惯量匹配时，负载侧的功率变化率最大：
Jc＝Jm
惯量匹配时的最佳减速比ip：
Jm＝J L/(ip2·η)
Ip=√(J L/(Jm·η))
（2）直线运动负载的最佳螺矩
直线运动负载通常是伺服电机直接驱动丝杠。
设：
V L-负载运动速度（m/min）
Nm-电机转速（r/min）
M L－负载运动部分的质量（kg）
Jc-折算到电机侧的负载转动惯量（kg-m2）
λ-丝杠螺矩（m），V L＝Nm·λ
η-减速器效率
根据能量守恒定律，负载直线运动侧的动能等于电机侧动能乘以减速器的效率：M L·V L2/2=η·Jc·Nm 2/2
Jc＝M L/(Nm 2/V L2·η)= M L/(( V L2/ Nm 2)·η)
Jc＝M L/(λ2·η)
当惯量匹配时，负载侧的功率变化率最大：
Jc＝Jm
惯量匹配时的最佳螺矩λp：
Jm＝M L/(λp2·η)
λp=√(M L/(Jm·η))
4 最佳减速比和惯量匹配的在选择电机功率时的应用
选择伺服电机的步骤是：
（1）根据负载图，按发热等效预选电动机的功率
（2）根据电动机速度和负载速度确定减速比：选择电动机的速度和惯量最接近最佳减速比的电动机型号。
（3）考虑电机数据，校验电动机的发热
（4）校验电动机的过载能力
（5）校验惯量匹配：
●动态性能“激进”的系统：要求跟踪性能好的位置随动系统（伺服型负载），J L=0.8-1.2
Jm
●动态性能“适度”的系统：一般伺服系统（伺服－调整混合型负载），
J L=0.8-4.0 Jm
●动态性能“保守”的系统：运动指令变化缓慢的伺服系统（调整型负载），
不需校验负载惯量。
负载惯量有助于减小速度波动。
